Comunello Albatros Piccolo – scharniersysteem voor vouwpoort tot 4 m / 100 kg
product unavailable
toevoegen aan verlanglijst
0
Beschrijving
Comunello Albatros Piccolo – scharniersysteem voor vouwpoort tot 4 m / 100 kg
Comunello Albatros Piccolo is een compleet, innovatief scharniersysteem speciaal ontworpen voor vouwpoorten. Dankzij het volledig hangende mechanisme opent de poort zonder geleidingsrail, wat obstakels op de grond elimineert en de montage aanzienlijk vergemakkelijkt. Het systeem garandeert soepel vouwen en ontvouwen van poortvleugels zelfs in zeer beperkte ruimte — ideale oplossing voor eigendommen met smalle oprit of gebrek aan ruimte voor volledige opening van een vleugelpoort.
Samenstelling van de set
Het Albatros Piccolo systeem bestaat uit drie precies afgestemde elementen, die samen een betrouwbaar vouwpoortmechanisme vormen:

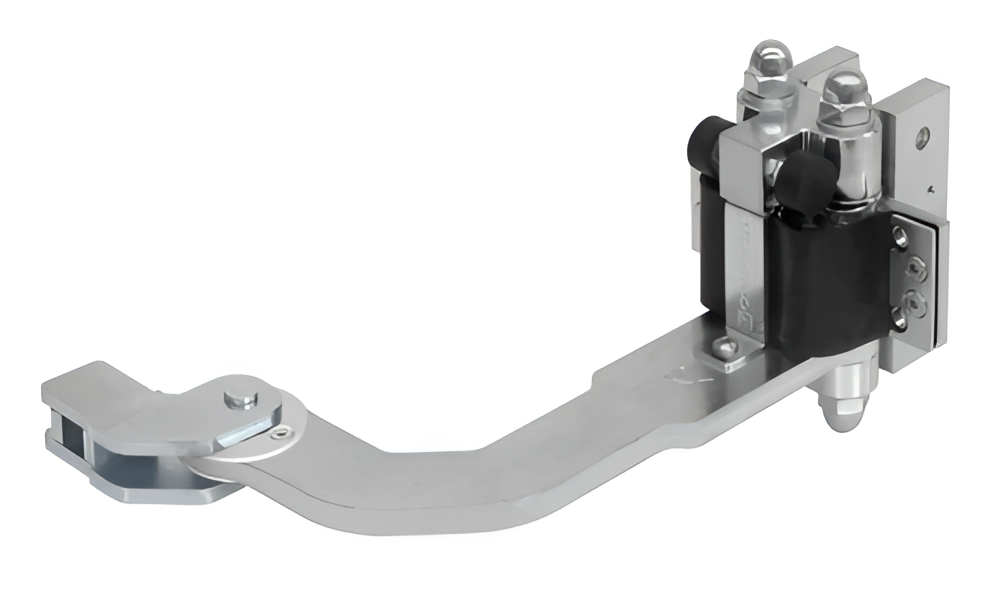

- Onderste scharnier met tandwieloverbrenging en arm — gemonteerd in het onderste deel van de poortvleugel, verantwoordelijk voor de vouwing; dubbelzijdig vouwbare transmissiearm verbindt met de onderkant van de eerste vleugel

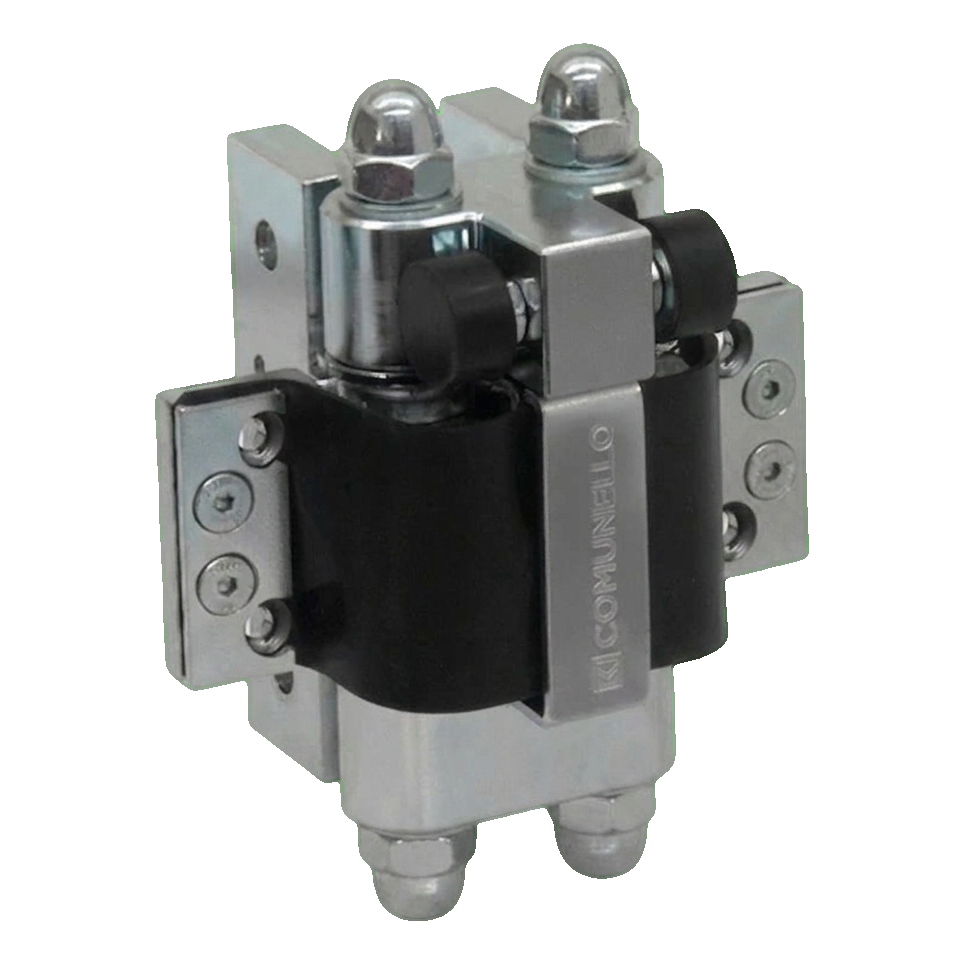

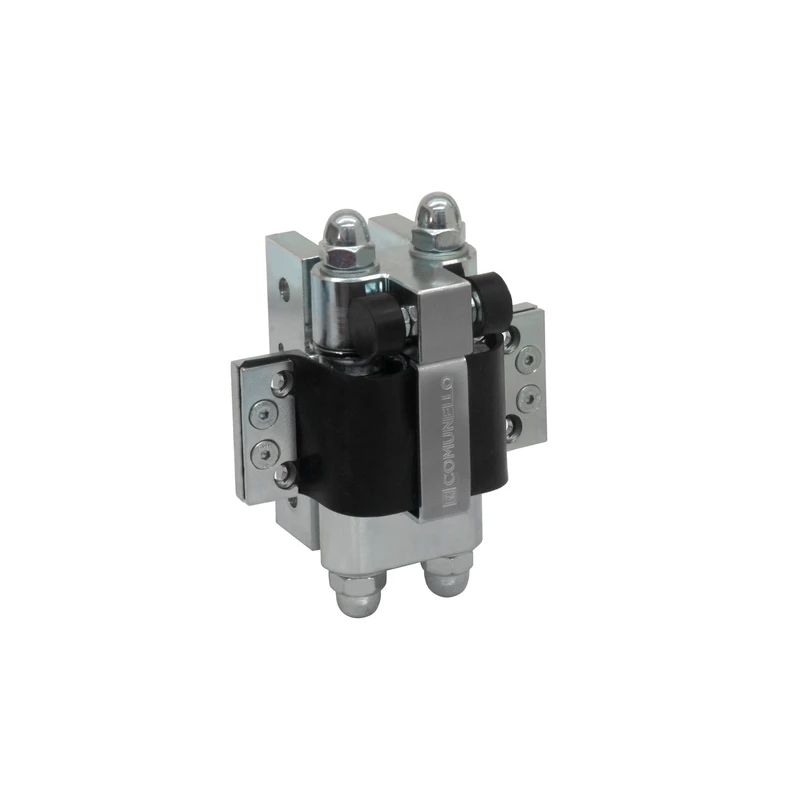

- Bovenste scharnier met tandwieloverbrenging — gemonteerd in het bovenste deel van de poort bij de paal, synchroniseert de beweging van beide vleugels

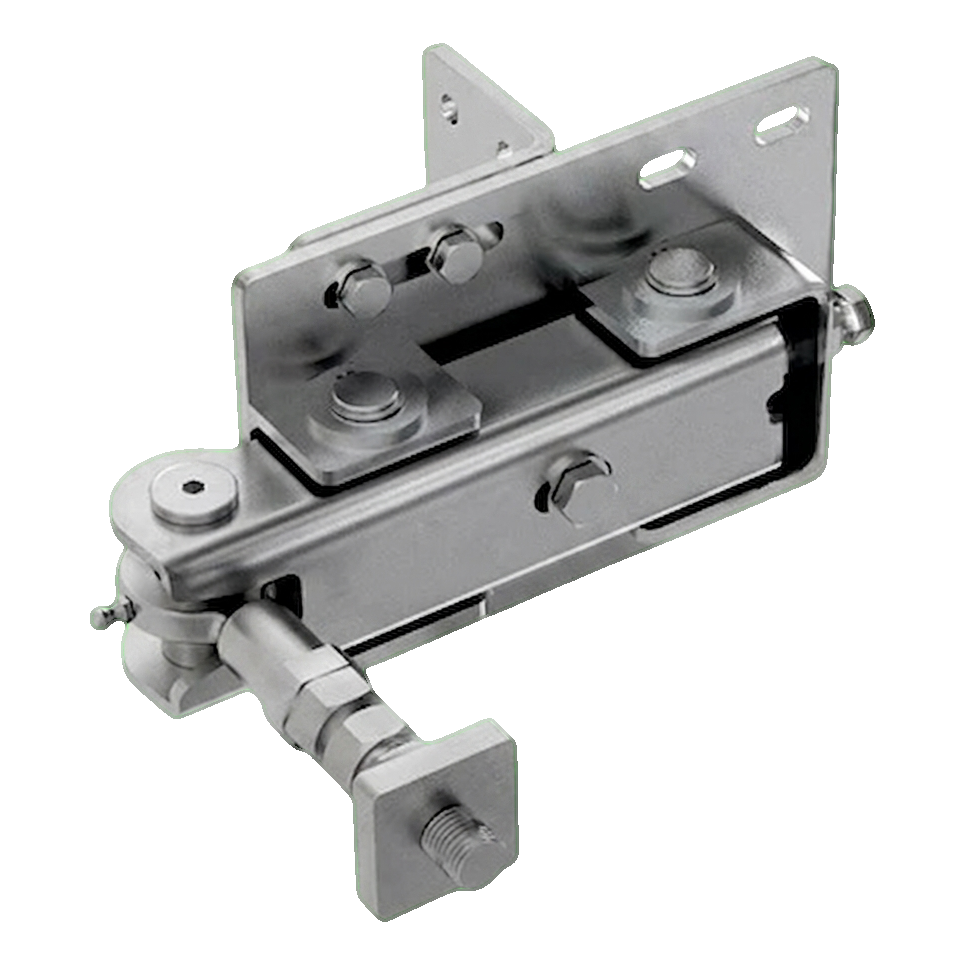

- Verstelbare steun — bevestigd aan de paal, maakt precieze afstelling van het hele systeem na montage mogelijk
Werkingsprincipe en montage

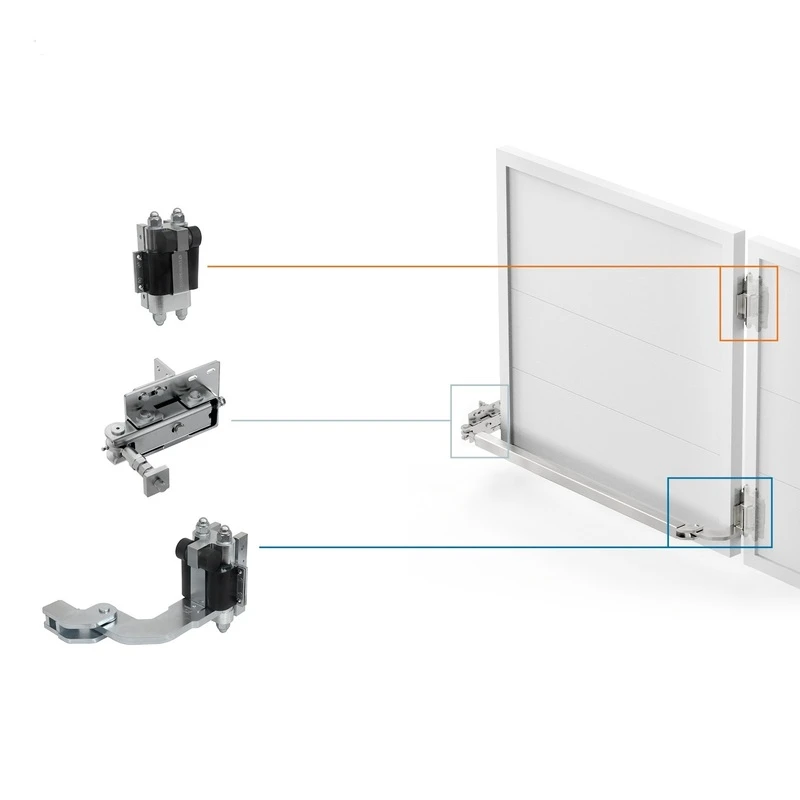

Het systeem is volledig railloos — de poort opent verticaal zonder geleiders op de grond. De dubbelzijdig vouwbare aandrijfarm wordt gemonteerd aan de onderkant van de eerste vleugel en verbonden met het onderste scharnier. Na montage van de verstelbare steun op de paal krijgt de installateur de mogelijkheid voor precieze correctie van de poortinstelling. De afbeelding naast toont de plaatsing van individuele systeemelementen op de poort — bovenste scharnier bij de top van de paal, verstelbare steun in het midden en onderste scharnier met arm onderaan.
Maximale opening in minimale ruimte

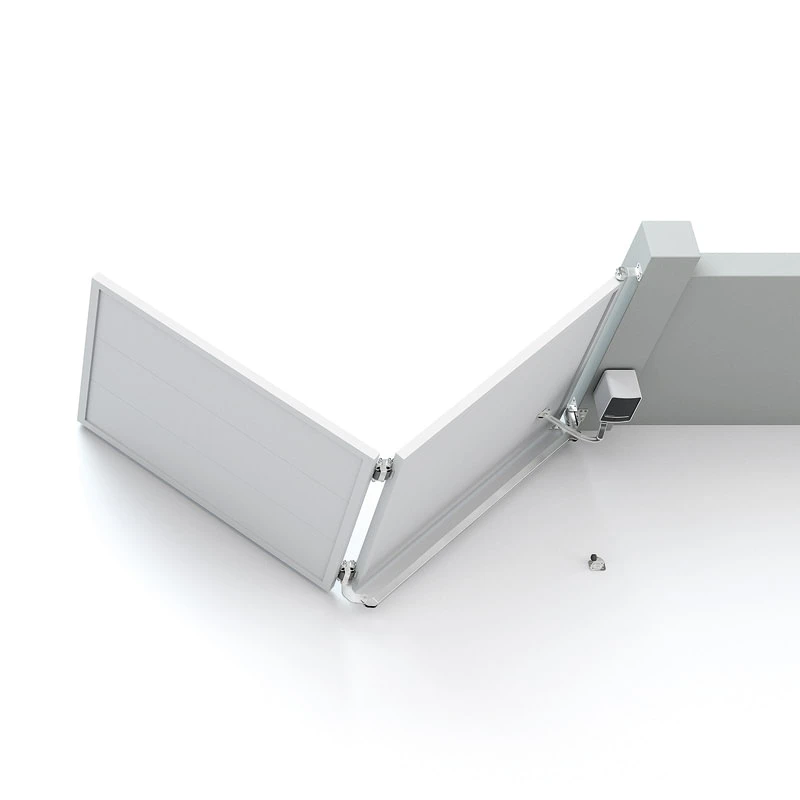

Dankzij het vouwmechanisme buigen de poortvleugels naar elkaar toe en nemen minimale ruimte in beslag tijdens zowel opening als sluiting. Eén set bedient een poort met een totale vleugellengte tot 4 meter en gewicht tot 100 kg. Bij gebruik van twee sets Albatros Piccolo is het mogelijk een tweevleugelige poort te bedienen met een totale lengte tot 8 meter.
Belangrijkste voordelen van het systeem
- Railloos mechanisme — geen geleiders op de grond, nul obstakels
- Hangend systeem — poortvleugels vouwen vrij in de lucht
- Eenvoudige afstelling — verstelbare steun maakt precieze aanpassing na montage mogelijk
- Minimale ruimte — ideale oplossing voor smalle opritten en beperkte doorgangen
- Hoogwaardige materialen — onderdelen bestand tegen slijtage en jarenlange exploitatie
- Italiaanse productie — Comunello, Made in Italy

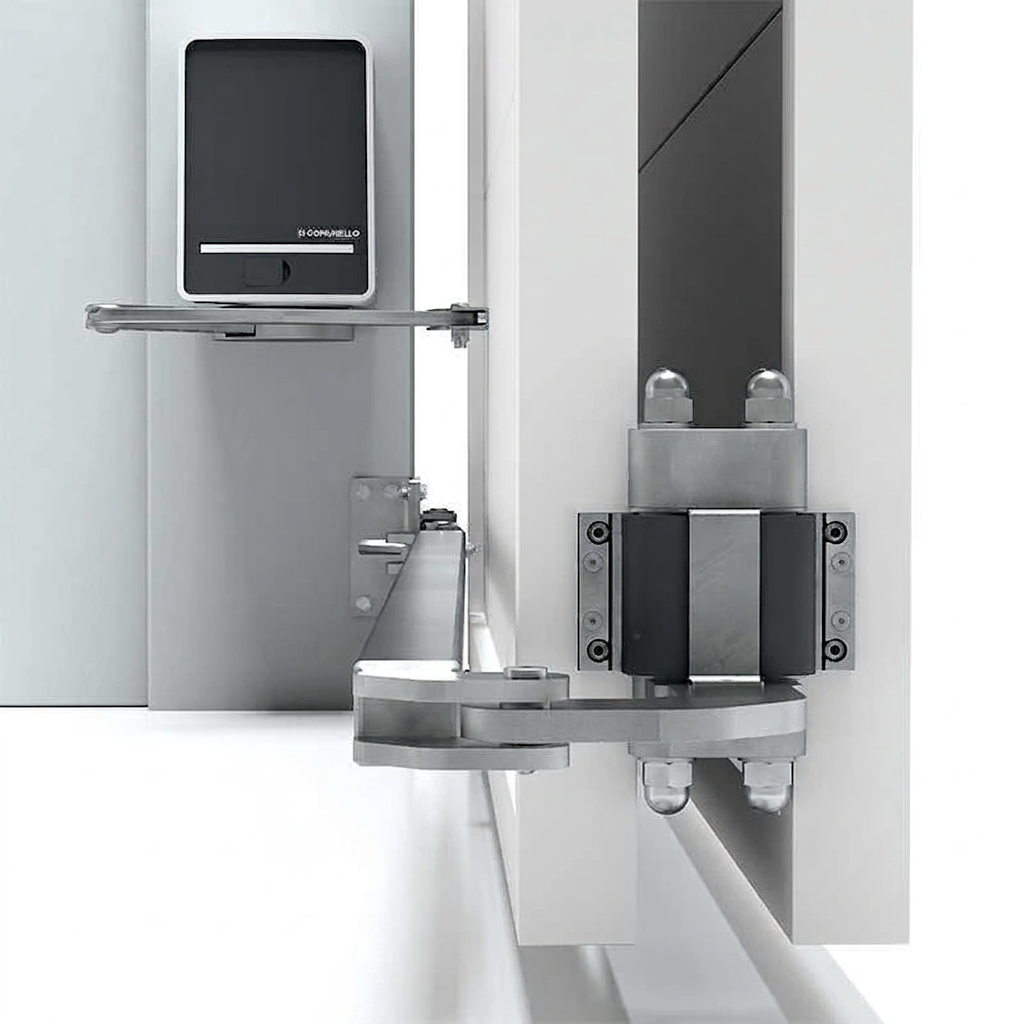

Compatibiliteit met aandrijvingen
Het Albatros Piccolo systeem werkt samen met aandrijvingen voor vleugelpoorten van het merk Comunello. Voor complexe installatie zijn ook aanvullende accessoires beschikbaar: gatmallensysteem met schroeven en moeren en verbindingsprofiel voor de transmissiearm met pijlerscharnier, die het montageproces aanzienlijk versnellen.
Technische parameters van de set
- Producent: Comunello
- Serie: Albatros Piccolo (P)
- Maximale poortlengte (1 set): 4 m
- Maximale poortlengte (2 sets): 8 m
- Maximaal gewicht vleugels: 100 kg
- Gewicht set: 10,5 kg
- Systeemtype: railloos, hangend
- Productieland: Italië

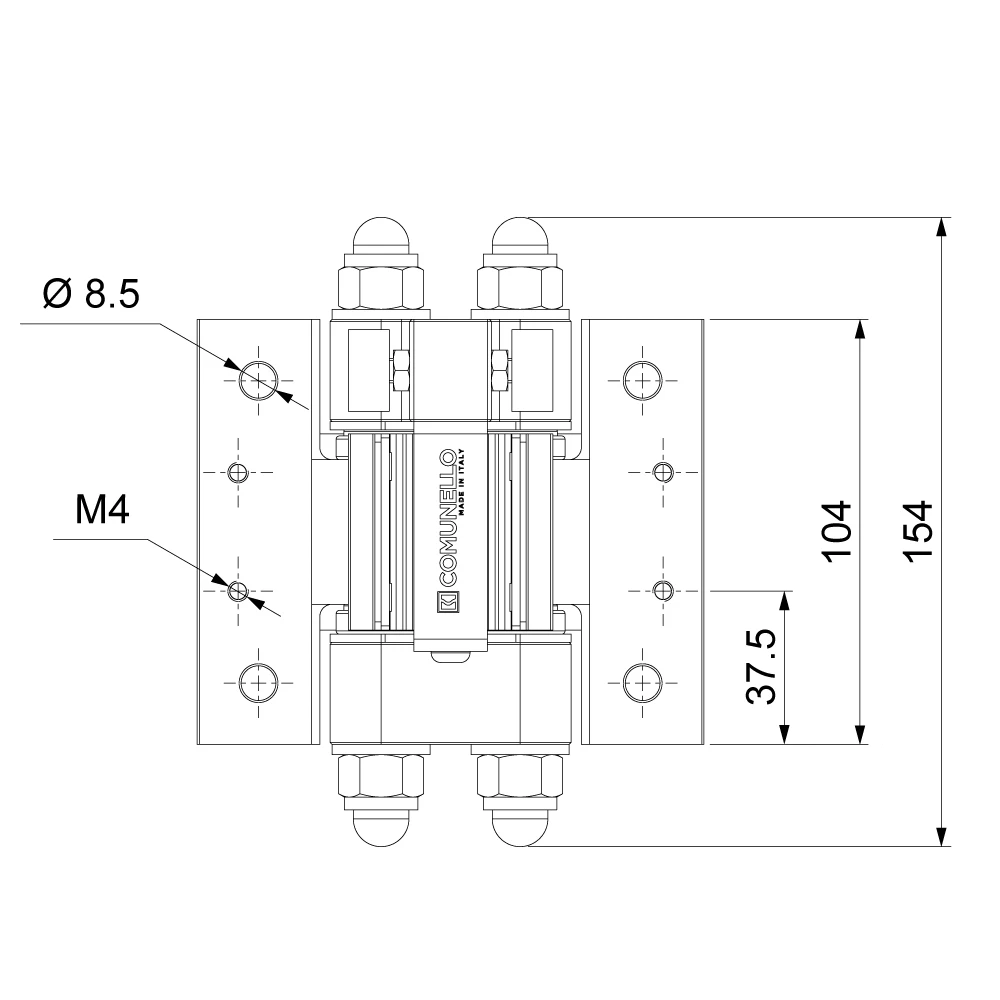

Afmetingen bovenste scharnier (technische tekening)
- Totale hoogte: 154 mm
- Hoogte montageplaat: 104 mm
- Afstand as gat tot onderrand: 37,5 mm
- Diameter montagegaten: Ø 8,5 mm
- Schroefdraad: M4

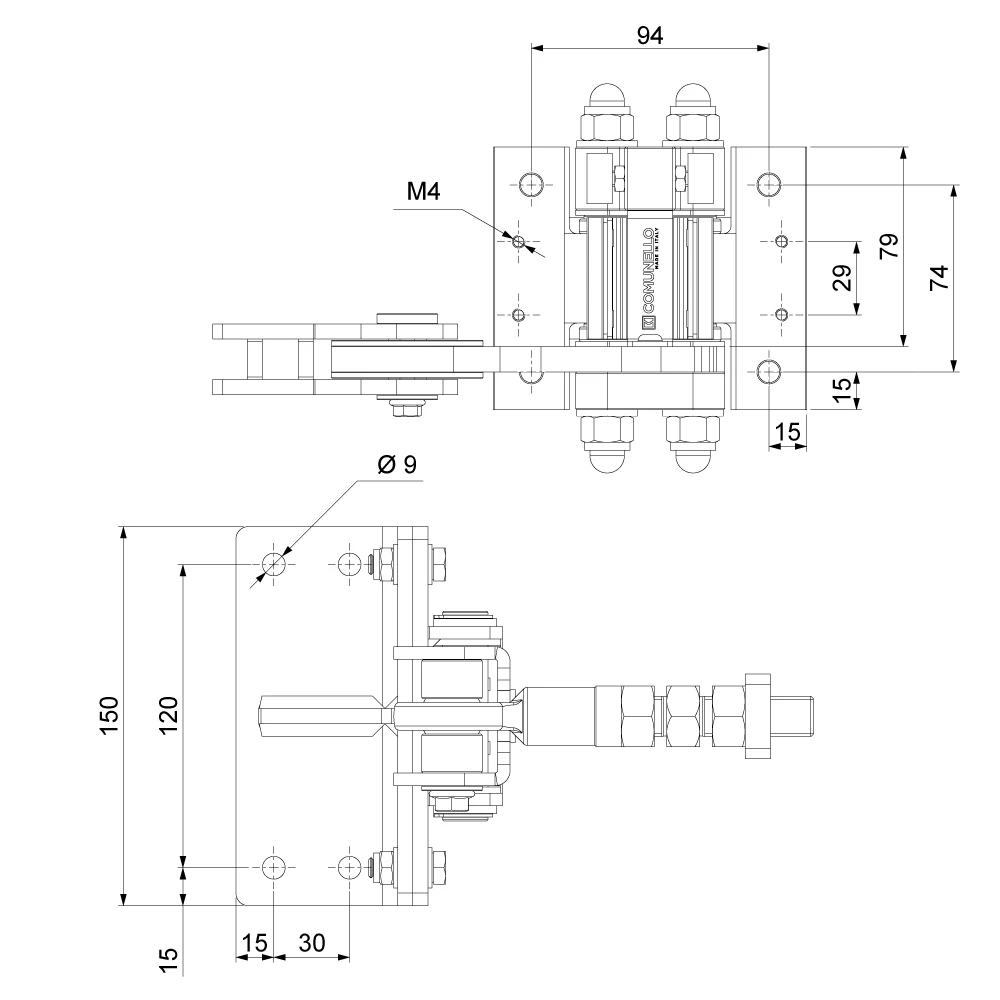

Afmetingen verstelbare steun
- Breedte montageplaat (klein): 94 mm
- Hoogte montageplaat (klein): 79 mm
- Hartstafstand montagegaten verticaal: 74 mm
- Diameter gaten: Ø 9 mm
- Schroefdraad: M4
- Breedte montageplaat (groot): 150 mm
- Hartstafstand montagegaten op grote plaat: 120 mm

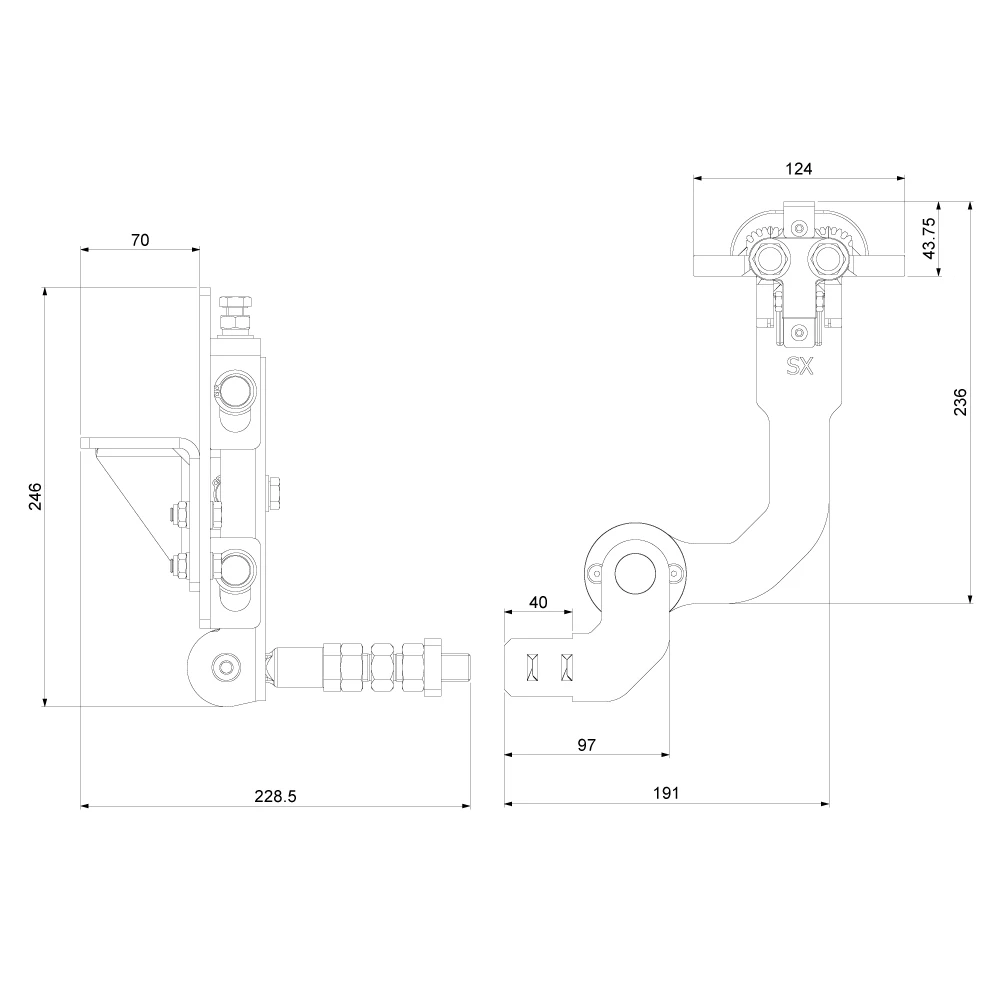

Afmetingen onderste scharnier met arm
- Totale hoogte steun: 246 mm
- Diepte steun: 70 mm
- Lengte met spil: 228,5 mm
- Breedte montageplaat: 124 mm
- Uitsteek arm tot rotatieas: 236 mm
- Totale breedte opstelling: 191 mm
- Breedte arm: 97 mm
- Breedte armuiteinde: 40 mm
- Afstand scharnieras tot basis: 43,75 mm
- Versie: SX (links)
Galerij setcomponenten
