Complete elektrische kit voor fotovoltaïsche panelen met omvormer 5.5KTLX-G3 3F 2MPPT Sofar
product unavailable
toevoegen aan verlanglijst
5
Beschrijving

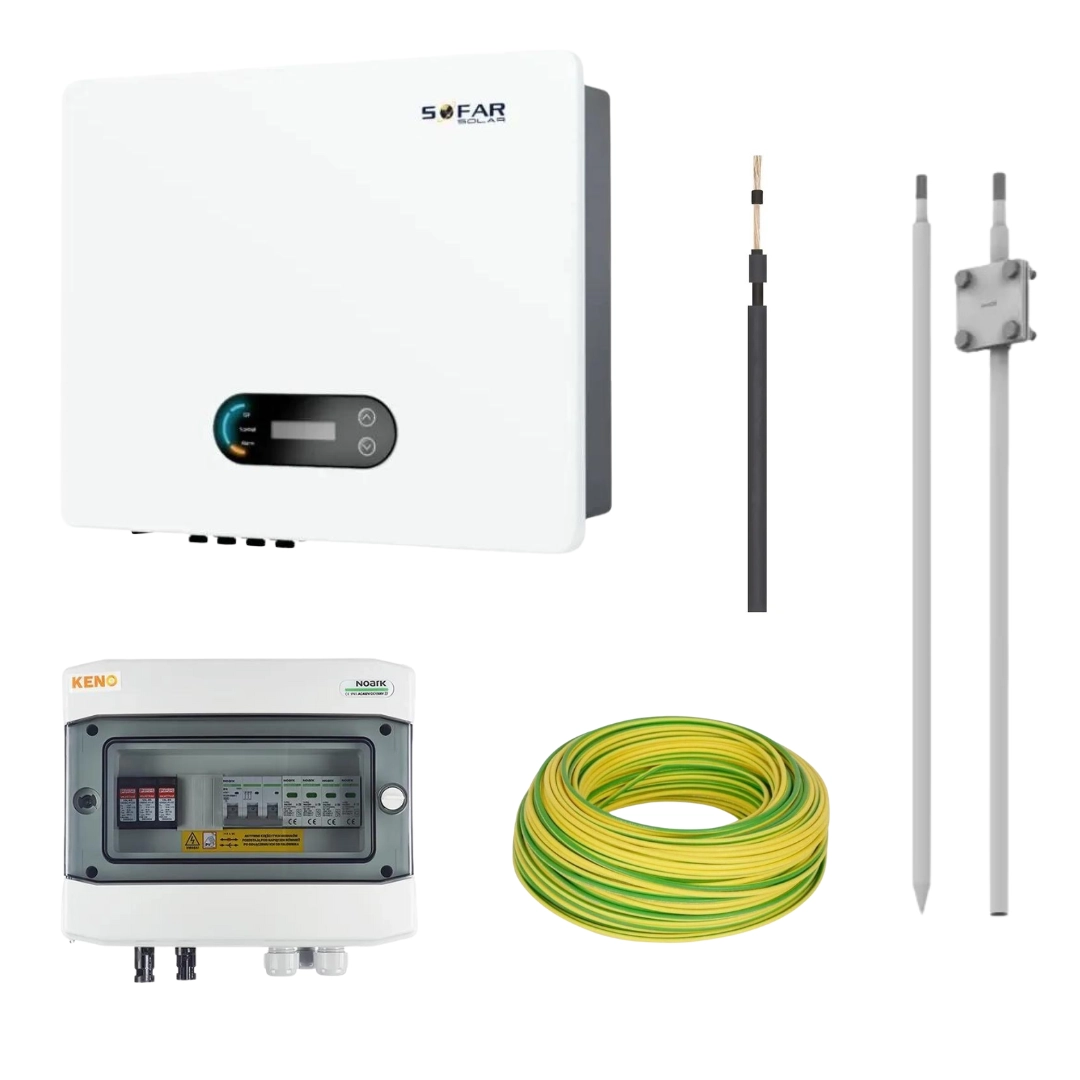

Complete elektrische kit voor fotovoltaïsche panelen met omvormer 5.5KTLX-G3 3F 2MPPT Sofar
Complete fotovoltaïsche elektrische kit met Sofar 5,5KTLX-G3 3F 2MPPT omvormer, geschikt voor een set van 10 480Wp JKM480N-60HL4-V JINKO fotovoltaïsche panelen en N2H of T1V grondstructuren.
De kit is op maat gemaakt voor een installatie met een optimaal vermogen van 4,8 kW.
Om een fotovoltaïsche boerderij te maken met behulp van de bovenstaande elektrische kit, is het nodig om extra een set van 10 fotovoltaïsche panelen van elk 480Wp, model JKM480N-60HL4-V van JINKO en op de grond gemonteerde structuren van het type N2H of T1V.
Bespaar energie en zorg voor het milieu met een complete fotovoltaïsche elektrische kit voor energieonafhankelijkheid en ecologische voordelen. De Compleet elektrisch pakket voor fotovoltaïsche energie bevat innovatieve oplossingen zoals:
- 5kW omvormer met WiFi-module voor bewaking en beheer van de installatie op afstand.
- Aansluitdoos met overspanningsbeveiliging voor veilige verbindingen in de installatie.
- Hoogwaardige dubbel geïsoleerde zonnekabel voor efficiënte verbindingen.
- Robuust opvouwbaar aardingssysteem voor eenvoudige installatie en veilige installatie in verschillende grondsoorten.
- Geelgroene beschermingsgeleider voor een hoge installatieveiligheid.
Met deze set kun je energie rechtstreeks van de zon aftappen en omzetten in schone en hernieuwbare elektriciteit. Zo kun je je energierekeningen verlagen en bijdragen aan de bescherming van het milieu. Investeer in onze complete fotovoltaïsche elektrische kit en geniet van energieonafhankelijkheid!
Inbegrepen in de kit

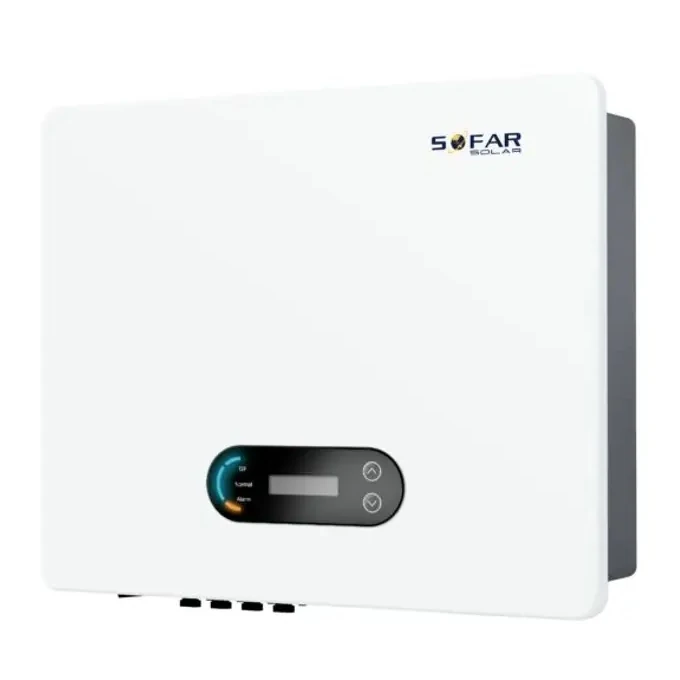

Omvormer 5kW 3F 8A KTLX-G3 2MPPT DC switch WiFi module 5.5KTLX-G3 SOFAR maakt deel uit van een serie omvormers van 3kW tot 24kW, ontworpen voor gebruik in huishoudelijke fotovoltaïsche installaties van verschillende grootte.
Sofar-omvormers worden gekenmerkt door een hoge kwaliteit, dankzij het gebruik van componenten van gerenommeerde leveranciers en een zorgvuldig productieproces. Het product biedt betrouwbaarheid en uitstekende kwaliteit tegen een betaalbare prijs, en de garantie van 12 jaar bevestigt de hoge kwaliteit van Sofar-apparaten. De apparaten zijn uitgerust met een WiFi-module, waardoor beheer en monitoring van de werking van de installatie op afstand mogelijk is. Bovendien hebben de Sofar-omvormers een aluminium, roestvrijstalen behuizing met een IP 65-classificatie, waardoor ze buiten kunnen worden geïnstalleerd.
De nieuwste G3-serie Sofar-omvormers onderscheidt zich door zijn lage opstartspanning, hoge maximale efficiëntie en nieuwe software met update-mogelijkheid op afstand.
Specificaties
Normen
| Naam product | 5.5KTLX-G3 | |||
|---|---|---|---|---|
| DC-ingang | ||||
| Aanbevolen maximaal ingangsvermogen | 7500 Wp | |||
| Maximaal DC-vermogen per MPPT | 6000 W | |||
| Aantal MPPT | 2 | |||
| Aantal DC-ingangen | 1/1 | |||
| Maximale ingangsspanning | 1100 V | |||
| Opstartspanning | 160 V | |||
| Nominale ingangsspanning | 600 V | |||
| MPPT-bedrijfsspanningsbereik | 140 V - 1000 V | |||
| MPPT-spanningsbereik volledig vermogen | 190 V - 850 V | |||
| Maximale ingangsstroom MPPT | 13 A / 13 A | |||
| Maximale kortsluitstroom per MPPT | 18 A / 18 A | |||
| Nominaal vermogen | 5000 W | |||
| Maximaal AC-vermogen | 5500 VA | |||
| Nominale uitgangsstroom | 8 A | |||
| Nominale netspanning | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Netspanningsbereik | 310 VAC - 480 VAC (volgens lokale norm) | |||
| Nominale frequentie | 50/60 Hz | |||
| Netfrequentiebereik | 45 Hz - 55 Hz/54 Hz - 66 Hz (volgens lokale norm) | |||
| THDi | <3% | |||
| Vermogensfactor | 1 (instelbaar +/- 0,8 | |||
| Rendement | ||||
| Maximaal rendement | 98,4% | |||
| Europees rendement | 97,5% | |||
| Eigen verbruik 's nachts | <0,5 W | |||
| MPPT rendement | 99,9% | |||
| Bescherming | ||||
| Bescherming tegen omgekeerde polariteit | Ja | |||
| Bescherming tegen eilandvorming | Ja | |||
| Beveiliging tegen stroomlekkage | Ja | |||
| Bescherming tegen gebrekkige aarding | Ja | |||
| PV string foutbewaking | Ja | |||
| Energieontladingsblokkering | Ja | |||
| DC-schakelaar | Ja | |||
| AFCI | Optioneel | |||
| SPD: PV | Type II standaard, AC: Type II standaard | |||
| Connectiviteit | ||||
| Energiebeheerunit | volgens certificering en bestelling | |||
| Standaard communicatiemodus | RS485/USB/Bluetooth, Wi-Fi optioneel: GPRS | |||
| Operationeel gegevensgeheugen | 25 jaar | |||
| Algemene gegevens | ||||
| Omgevingstemperatuurbereik | -30 ~+60°C | |||
| Topologie | transformatorloos | |||
| Beschermingsgraad | IP65 | |||
| Toelaatbare luchtvochtigheid | 0~100% | |||
| Maximale werkhoogte | 4000 m boven zeeniveau | |||
| Geluid | <40 dB | |||
| Gewicht | 17 kg | |||
| Koeling | natuurlijk | |||
| Afmetingen | 513 x 425 x 169 mm | |||
| Scherm | LCD&Bluetooth+APP | |||
| Garantie | 12 jaar | |||

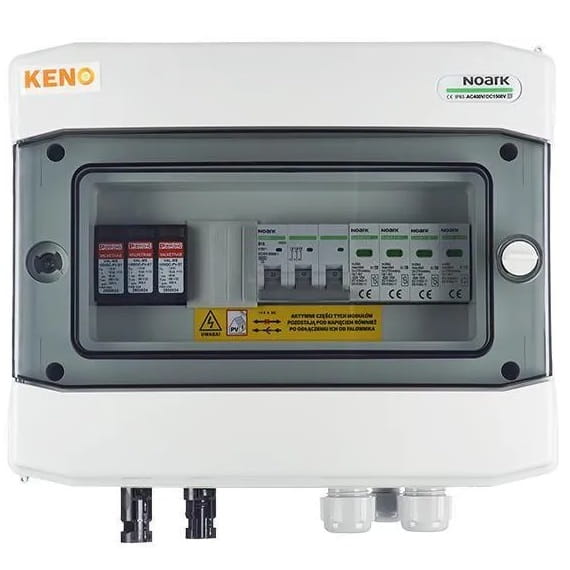

DC+AC hermetische aansluitdoos met 1000V overspanningsbeveiliging type 1+2 / ogr. AC type 1+2, 10A, 3-F, SH-78 DCAC
Aansluitverdelers zijn een betrouwbare oplossing die met succes wordt gebruikt in zowel kleine als middelgrote huishoudelijke en industriële installaties. Dankzij het brede scala aan toepassingen, waaronder de IP65-beschermingsklasse, kan de schakelapparatuur niet alleen binnenshuis worden geïnstalleerd, maar ook in open ruimtes.
- Standaard, beproefde behuizing: Garandeert robuustheid en duurzaamheid, waardoor de schakelkast klaar is om te voldoen aan de meest uiteenlopende installatievereisten.
- Optie voor sleutelslot: Biedt een extra beveiligingsniveau en beperkt de toegang tot elektrische apparatuur tot bevoegd personeel.
- Transparante deur: Biedt eenvoudige toegang tot de binnenkant van het schakelbord en een snelle visuele controle van de status van de apparatuur zonder deze te hoeven openen.
| Naam product | Aansluitdoos | |||
|---|---|---|---|---|
| Specificatie | ||||
| Aantal PV-kettingen | 1 | |||
| Aantal overspanningsbeveiligers | 1 | |||
| DC overspanningsbeveiliging | Phoenix T1/T2 | |||
| AC overspanningsbeveiliging | Noark T1/T2 | |||
| Overstroombeveiliging | Noark B 10A 3F | |||
| Beschermingsklasse | IP 65 | |||
| Nominale isolatiespanning | 400 V AC, 1500 V DC | |||
| UV-bestendigheid | Ja | |||
| Standaard garantie | 5 jaar | |||

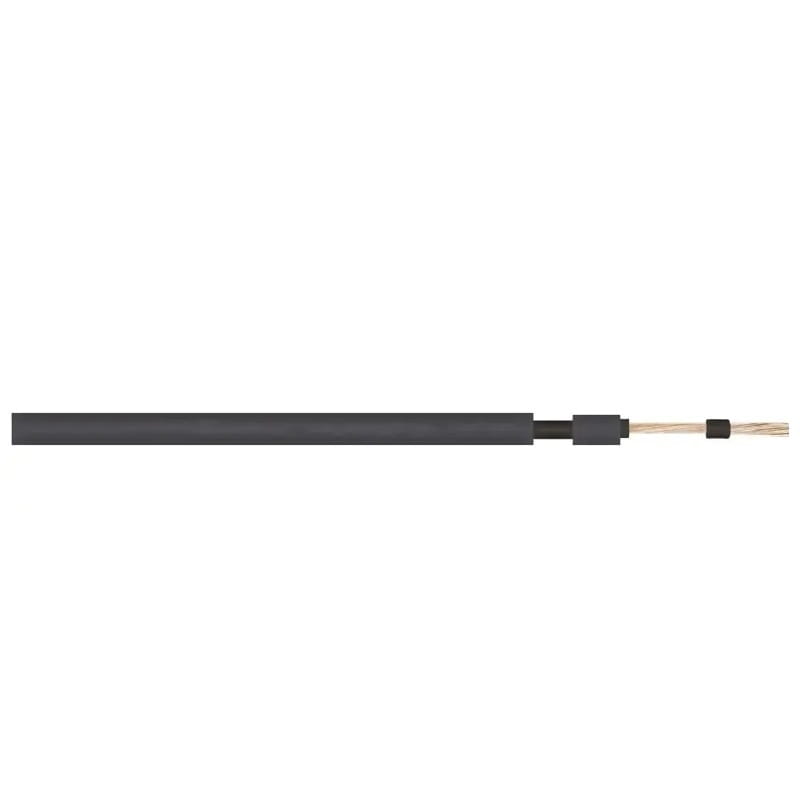

Zonnekabel voor fotovoltaïsche systemen 1x6 mm² 0,6/1kV zwart dubbel geïsoleerd SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL met een lengte van 50m.
SOLARFLEX zonnekabel is een betrouwbare oplossing voor efficiënte fotovoltaïsche systemen. Deze zonnekabel is gemaakt van een enkele vertinde en zachte koperen geleider die voldoet aan de normen van Klasse 5 volgens EN 60228. De halogeenvrije, vernette polymeerisolatie zorgt voor veiligheid en duurzaamheid, terwijl de bijbehorende mantel extra bescherming biedt.
Features
- Nominale spanning: 0,6/1kV AC
- Bedrijfsspanning: 1,5 kV DC (volgens EN 50618).
- Isolatieweerstand: 1000 MΩ/km
- Maximale geleidertemperatuur tijdens gebruik van de kabel: +90°C
- Maximale geleidertemperatuur tijdens gebruik van de kabel (lange termijn): +120°C/20000h
- Minimale omgevingstemperatuur voor permanent geïnstalleerde kabels: -40°C
- Minimumtemperatuur bij het leggen van kabels: -25°C
- 50Hz Testspanning: 4000V
- UV-, ozon- en weerbestendigheid: Volgens EN 50618
- Ontvlambaarheid: In overeenstemming met DIN EN 60332-1
- Geen agressieve dampen tijdens verbranding
- Min. buigradius van permanente verbinding: 4 x Ø
- Verwachte levensduur: 25 jaar
- Diameter: 35 cm x 22 cm H.
Specificaties
- Standard: PN-EN 50618:2015-03
- Minimale kabellengte: 1m
Materiaal
- Geleiders: Koperen geleiders, vertind, zacht, klasse 5 volgens EN 60228
- Isolatie: Vernet halogeenvrij polymeer.
- Schede: Halogeenvrij, vernet polymeer
- Kleur isolatie: Wit
Toepassing
- Gebruikt in fotovoltaïsche systemen voor verbindingen tussen afzonderlijke fotovoltaïsche modules en tussen modules en omvormer.
Verpakking
- Schijven en spoelen.

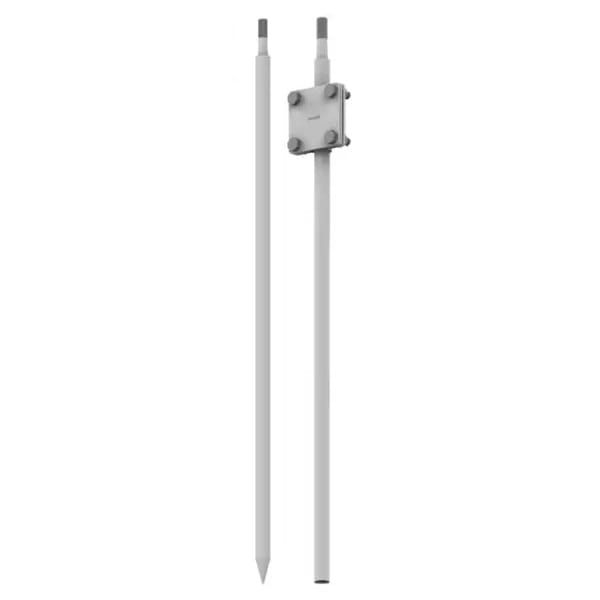

Inklapbare aardingsset 3mb fi16 + connector /OG/ AN-53ZG/OG/ F195128 AN-KOM is een hoogwaardige oplossing die eenvoud en installatieveiligheid combineert. De aardingsstaven zijn geschikt voor installatie in vele grondsoorten en de verlengstukken maken de installatie aanzienlijk eenvoudiger. Masten en spikes, het basiselement van de installatie dat verantwoordelijk is voor het onderscheppen van hoogspanningsstroom van bliksem, zijn gemaakt van materialen van de hoogste kwaliteit, wat een lange levensduur en veiligheid van de installatie garandeert.
Technische parameters:

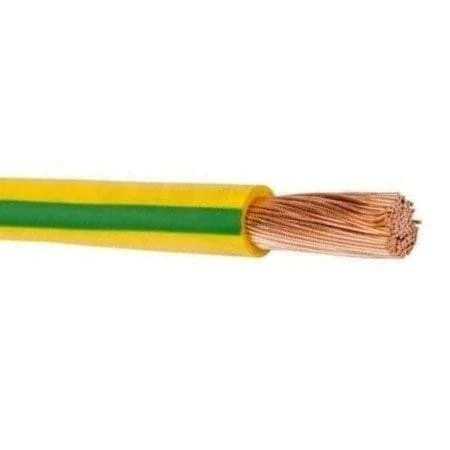

De geelgroene beschermingsgeleider LgY 16 mm2 met PVC-isolatie is bedoeld voor installatie in elektrische apparatuur, schakelapparatuur en verlichtingssystemen met een lengte van 10 m.
Hij voldoet aan de PN-EN 50575-norm en garandeert de hoogste veiligheidsnormen. Het ontwerp is aangepast om efficiënt stroom te geleiden en bescherming te bieden in verschillende installatieomgevingen.
Specificatie
