Complete elektrische kit voor fotovoltaïsche panelen met omvormer 22KTLX-G3 3F 2MPPTSofar
product unavailable
toevoegen aan verlanglijst
5
Beschrijving

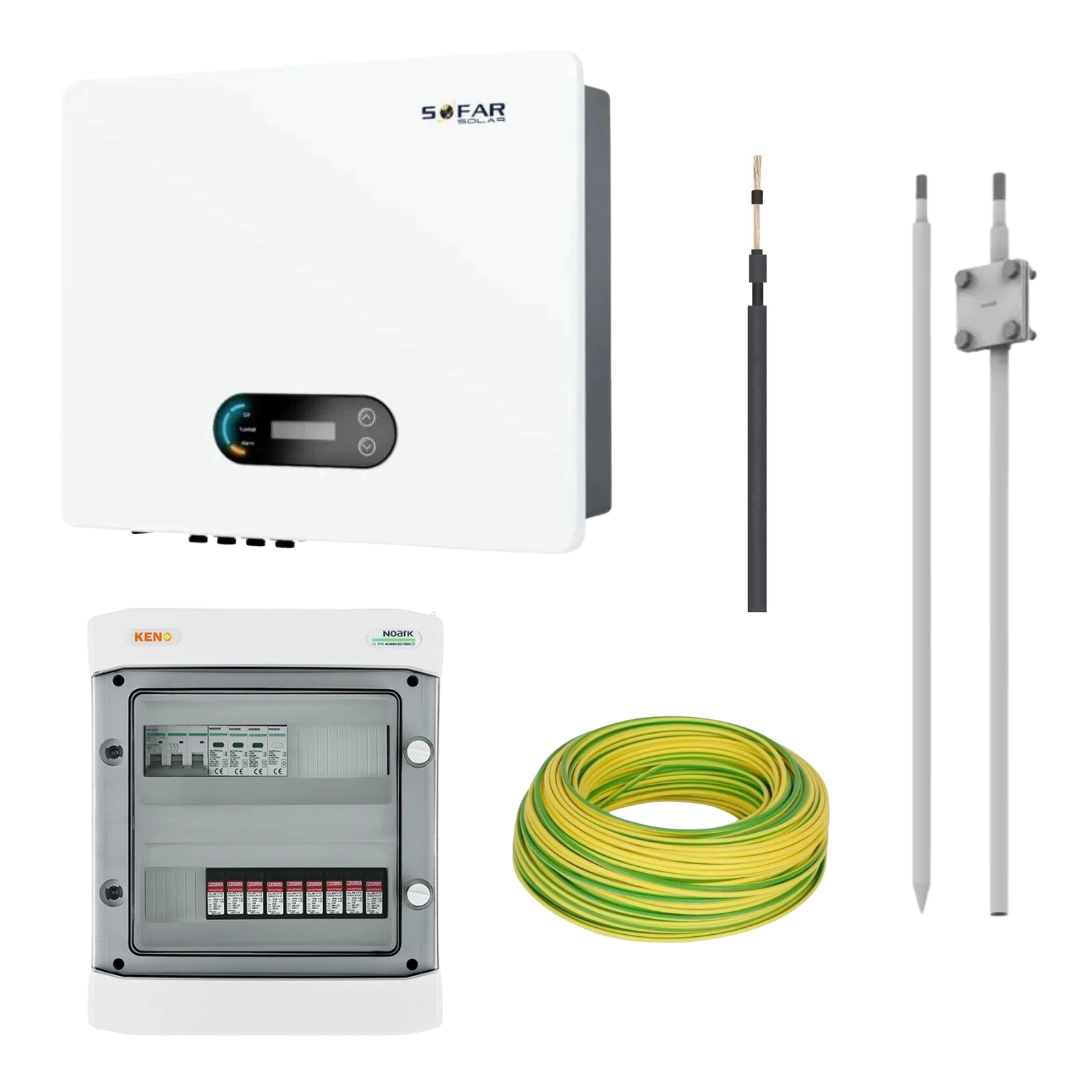

Complete elektrische kit voor fotovoltaïsche panelen met omvormer 22KTLX-G3 3F 2MPPTSofar
Complete fotovoltaïsche elektrische kit met Sofar 22KTLX-G3 3F 2MPPT omvormer, geschikt voor een set van 45 480Wp JKM480N-60HL4-V JINKO fotovoltaïsche panelen en N5H grondstructuur.
De kit is op maat gemaakt voor een installatie met een optimaal vermogen van 21,6 kW.
Om een fotovoltaïsche boerderij te maken met behulp van de bovenstaande elektrische kit, is het nodig om extra een set van 45 fotovoltaïsche panelen van elk 480Wp, model JKM480N-60HL4-V van JINKO en een structuur op de grond van het type N5H.
Bespaar energie en zorg voor het milieu met een complete fotovoltaïsche elektrische kit voor energieonafhankelijkheid en ecologische voordelen. De Compleet fotovoltaïsch elektrisch pakket bevat innovatieve oplossingen zoals:
- 22kW omvormer met WiFi-module voor bewaking en beheer van de installatie op afstand.
- Aansluitdoos met overspanningsbeveiliging voor veilige verbindingen in de installatie.
- Dubbel geïsoleerde zonnekabel van hoge kwaliteit voor efficiënte verbindingen.
- Robuust opvouwbaar aardingssysteem voor eenvoudige installatie en veilige installatie in verschillende grondsoorten.
- Geelgroene beschermingsgeleider voor een hoge installatieveiligheid.
Met deze set kun je energie rechtstreeks van de zon aftappen en omzetten in schone en hernieuwbare elektriciteit. Zo kun je je energierekeningen verlagen en bijdragen aan de bescherming van het milieu. Investeer in onze complete fotovoltaïsche elektrische kit en geniet van energieonafhankelijkheid!
Inbegrepen in de kit

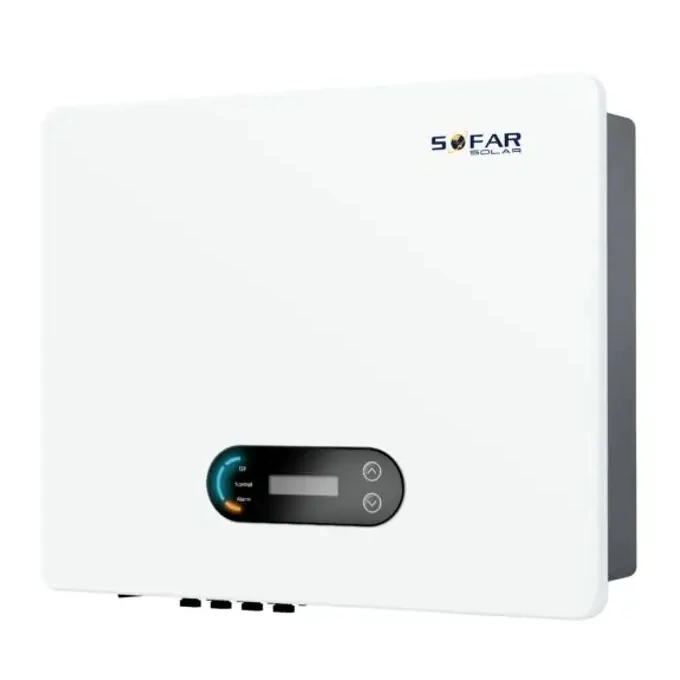

Omvormer omvormer 22kW 3F 35.1A KTLX-G3 2MPPT DC switch WiFi-module 22KTLX-G3 SOFAR maakt deel uit van een serie omvormers van 3kW tot 24kW, ontworpen voor gebruik in huishoudelijke fotovoltaïsche installaties van verschillende grootte.
Sofar-omvormers worden gekenmerkt door een hoge kwaliteit, dankzij het gebruik van componenten van gerenommeerde leveranciers en een zorgvuldig productieproces. Het product biedt betrouwbaarheid en uitstekende kwaliteit tegen een betaalbare prijs, en de garantie van 12 jaar bevestigt de hoge kwaliteit van Sofar-apparaten. De apparaten zijn uitgerust met een WiFi-module, waardoor beheer en monitoring van de werking van de installatie op afstand mogelijk is. Bovendien hebben de Sofar-omvormers een aluminium, roestvrijstalen behuizing met een IP 65-classificatie, waardoor ze buiten kunnen worden geïnstalleerd.
De nieuwste G3-serie Sofar-omvormers onderscheidt zich door zijn lage opstartspanning, hoge maximale efficiëntie en nieuwe software met remote update-mogelijkheid.
Specificaties
STANDAARDEN
| Naam product | 22KTLX-G3 | |||
|---|---|---|---|---|
| DC-ingang | ||||
| Aanbevolen maximaal ingangsvermogen | 33000 Wp | |||
| Maximaal DC-vermogen per MPPT | 16500 W | |||
| Aantal MPPT | 2 | |||
| Aantal DC-ingangen | 2/2 | |||
| Maximale ingangsspanning | 1100 V | |||
| Opstartspanning | 160 V | |||
| Nominale ingangsspanning | 600 V | |||
| MPPT-bedrijfsspanningsbereik | 140 V - 1000 V | |||
| MPPT-spanningsbereik volledig vermogen | 510 V - 800 V | |||
| Maximale ingangsstroom MPPT | 26 A / 26 A | |||
| Maximale kortsluitstroom per MPPT | 36 A / 36 A | |||
| Nominaal vermogen | 22000 W | |||
| Maximaal AC-vermogen | 24200 VA | |||
| Nominale uitgangsstroom | 35,1 A | |||
| Nominale netspanning | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Netspanningsbereik | 310 VAC - 480 VAC (volgens lokale norm) | |||
| Nominale frequentie | 50/60 Hz | |||
| Netfrequentiebereik | 45 Hz - 55 Hz/54 Hz - 66 Hz (volgens lokale norm) | |||
| THDi | <3% | |||
| Vermogensfactor | 1 (instelbaar +/- 0,8) | |||
| Rendement | ||||
| Maximaal rendement | 98,4% | |||
| Europees rendement | 97,5% | |||
| Eigen verbruik 's nachts | <0,5 W | |||
| MPPT rendement | 99,9% | |||
| Bescherming | ||||
| Bescherming tegen omgekeerde polariteit | Ja | |||
| Bescherming tegen eilandvorming | Ja | |||
| Beveiliging tegen stroomlekkage | Ja | |||
| Bescherming tegen gebrekkige aarding | Ja | |||
| PV string foutbewaking | Ja | |||
| Energieontladingsblokkering | Ja | |||
| DC-schakelaar | Ja | |||
| AFCI | Optioneel | |||
| SPD: PV | Type II standaard, AC: Type II standaard | |||
| Connectiviteit | ||||
| Energiebeheerunit | volgens certificering en bestelling | |||
| Standaard communicatiemodus | RS485/USB/Bluetooth, Wi-Fi optioneel: GPRS | |||
| Operationeel gegevensgeheugen | 25 jaar | |||
| Algemene gegevens | ||||
| Omgevingstemperatuurbereik | -30 ~+60°C | |||
| Topologie | transformatorloos | |||
| Beschermingsgraad | IP65 | |||
| Toelaatbare luchtvochtigheid | 0~100% | |||
| Maximale werkhoogte | 4000 m boven zeeniveau | |||
| Geluid | <40 dB | |||
| Gewicht | 22 kg | |||
| Koeling | ventilator | |||
| Afmetingen | 513 x 425 x 189 mm | |||
| Scherm | LCD&Bluetooth+APP | |||
| Garantie | 12 jaar | |||

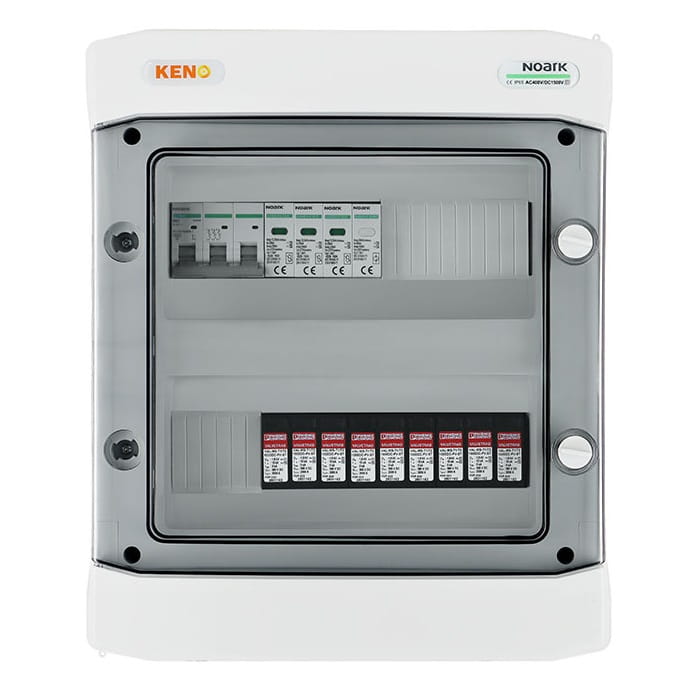

Aansluitdoos met DC + AC overspanningsbeveiliging, type 1+2, type SH-355 DCAC
De aansluitdoos, ontworpen voor de voeding van fotovoltaïsche omvormers, biedt niet alleen bescherming tegen de effecten van kortsluiting en overbelasting, maar ook tegen directe en indirecte ontladingen aan beide zijden van de stroom - zowel AC als DC.
- Het is ontworpen voor gebruik in geaarde en geïsoleerde PV-installaties en dankzij de hoge IP-waarde is installatie buitenshuis mogelijk. Het ontwerp van de schakelkast is geschikt voor opbouwmontage en kan, afhankelijk van de apparatuur, verschillende functies uitvoeren.
- Standaard, beproefde behuizing: Garandeert robuustheid en duurzaamheid, de schakelkast is klaar om te voldoen aan de meest uiteenlopende installatievereisten.
- Optie voor sleutelslot: Biedt een extra beveiligingsniveau en beperkt de toegang tot elektrische apparatuur tot bevoegd personeel.
- Transparante deur: Biedt eenvoudige toegang tot de binnenkant van het schakelbord en een snelle visuele controle van de status van de apparatuur zonder deze te hoeven openen.
| Naam product | Aansluitdoos | |||
|---|---|---|---|---|
| Specificatie | ||||
| Aantal ingangen | PV string uitgangen | 3 | 3 | |||
| Aantal | Type DC-overspanningsbeveiliging | Type | 3 | Phoenix | T1/T2 | |||
| Type aansluiting | Achterwand MC4 Stäubli | |||
| AC-overspanningsbeveiliging | Type | Noark | T1/T2 | |||
| Overstroombeveiliging | Noark B40A 3F | |||
| Beveiligingsklasse | IP65 | |||
| Beschermingsklasse | II | |||
| Nominale isolatiespanning Ui | 400 V AC, 1500 V DC | |||

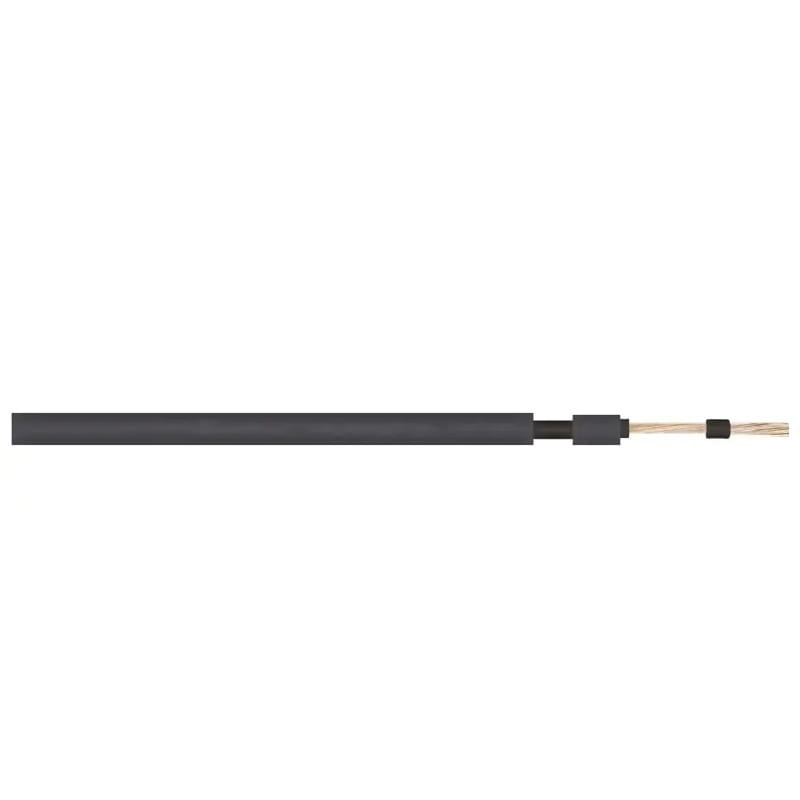

Zonnekabel voor fotovoltaïsche systemen 1x6 mm² 0,6/1kV zwart dubbel geïsoleerd SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL met een lengte van 150 m.
SOLARFLEX zonnekabel is een betrouwbare oplossing voor efficiënte fotovoltaïsche systemen. Deze zonnekabel is gemaakt van een enkele vertinde en zachte koperen geleider die voldoet aan de normen van Klasse 5 volgens EN 60228. De halogeenvrije, vernette polymeerisolatie zorgt voor veiligheid en duurzaamheid, terwijl de bijbehorende mantel extra bescherming biedt.
Features
- Nominale spanning: 0,6/1kV AC
- Bedrijfsspanning: 1,5 kV DC (volgens EN 50618).
- Isolatieweerstand: 1000 MΩ/km
- Maximale geleidertemperatuur tijdens gebruik van de kabel: +90°C
- Maximale geleidertemperatuur tijdens gebruik van de kabel (lange termijn): +120°C/20000h
- Minimale omgevingstemperatuur voor permanent geïnstalleerde kabels: -40°C
- Minimumtemperatuur bij het leggen van kabels: -25°C
- 50Hz Testspanning: 4000V
- UV-, ozon- en weerbestendigheid: Volgens EN 50618
- Ontvlambaarheid: In overeenstemming met DIN EN 60332-1
- Geen agressieve dampen tijdens verbranding
- Min. buigradius van permanente verbinding: 4 x Ø
- Verwachte levensduur: 25 jaar
- Diameter: 35 cm x 22 cm H.
Specificaties
- Standard: PN-EN 50618:2015-03
- Minimale kabellengte: 1m
Materiaal
- Geleiders: Koperen geleiders, vertind, zacht, klasse 5 volgens EN 60228
- Isolatie: Vernet halogeenvrij polymeer.
- Schede: Halogeenvrij, vernet polymeer
- Kleur isolatie: Wit
Toepassing
- Gebruikt in fotovoltaïsche systemen voor verbindingen tussen afzonderlijke fotovoltaïsche modules en tussen modules en omvormer.
Verpakking
- Schijven en spoelen.

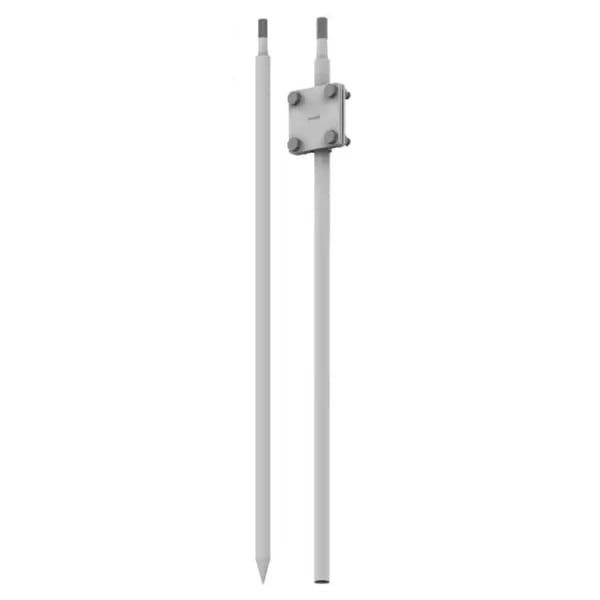

Inklapbare aardingsset 3mb fi16 + connector /OG/ AN-53ZG/OG/ F195128 AN-KOM is een hoogwaardige oplossing die eenvoud en installatieveiligheid combineert. De aardingsstaven zijn geschikt voor installatie in vele grondsoorten en de verlengstukken maken de installatie aanzienlijk eenvoudiger. Masten en spikes, het basiselement van de installatie dat verantwoordelijk is voor het onderscheppen van hoogspanningsstroom van bliksem, zijn gemaakt van materialen van de hoogste kwaliteit, wat een lange levensduur en veiligheid van de installatie garandeert.
Technische specificaties:

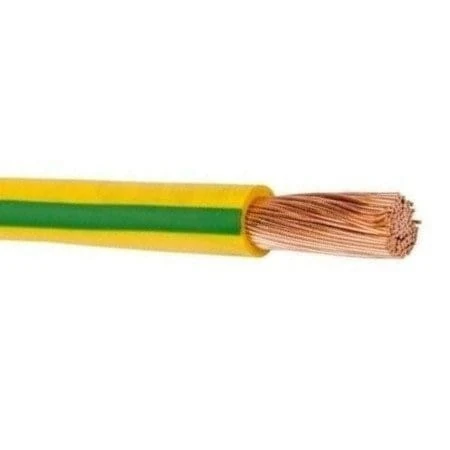

De LgY 16mm2 geelgroene beschermingsgeleider met PVC-isolatie is bedoeld voor installatie in elektrische apparatuur, schakelapparatuur en verlichtingssystemen met een lengte van 10m.
Hij voldoet aan de PN-EN 50575-norm en garandeert de hoogste veiligheidsnormen. Het ontwerp is aangepast om efficiënt stroom te geleiden en bescherming te bieden in verschillende installatieomgevingen.
Specificatie
