Aluminium trapeziumverbinder H40 L330 met EPDM-afdichting 2 mm voor PV-montage
Leave feedback on the product
Aluminium trapeziumverbinder met EPDM-afdichting 2 mm voor PV-montage. Afmetingen 330×113×40 mm, standaard anodisering.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-779
Beschrijving
Aluminium trapeziumverbinder H40 L330 met EPDM-afdichting 2 mm voor PV-montage

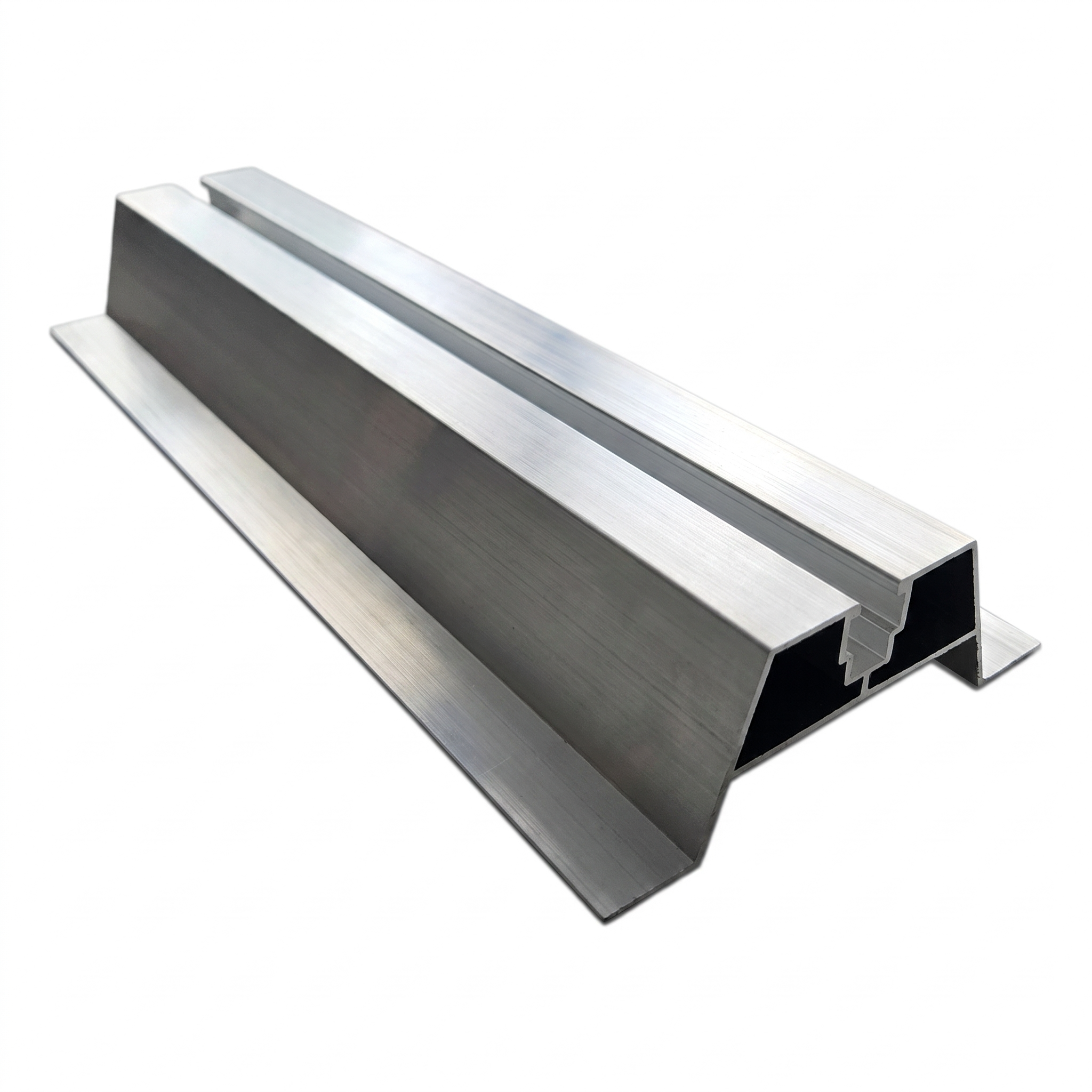

Aluminium trapeziumverbinder met EPDM-afdichting is een professionele dakadapter voor de montage van fotovoltaïsche constructies op trapeziumplaatdaken. Dankzij het profiel met een hoogte van 40 mm volgt de verbinder de golfvorm van de dakplaat nauwkeurig, waardoor een stabiele en waterdichte basis ontstaat voor de PV-montagegeleiders. Inclusief een onderlegplaat van EPDM-rubber met een dikte van 2 mm, die trillingen dempt, oneffenheden compenseert en de coating van de dakplaat beschermt tegen beschadiging.
Belangrijkste voordelen voor de installateur
- Geïntegreerd montagekanaal – maakt snelle bevestiging van geleiders mogelijk met behulp van glijbouten, zonder extra onderdelen
- Standaard anodisering – duurzame corrosiebeschermende behandeling van het aluminium die jarenlange weerstandsbestendigheid garandeert
- EPDM-afdichting 2 mm inbegrepen – voorkomt galvanisch contact tussen aluminium en stalen dakplaat en zorgt voor een waterdichte verbinding
- Gewicht slechts 0,315 kg – belast de dakconstructie niet en vergemakkelijkt transport naar de locatie

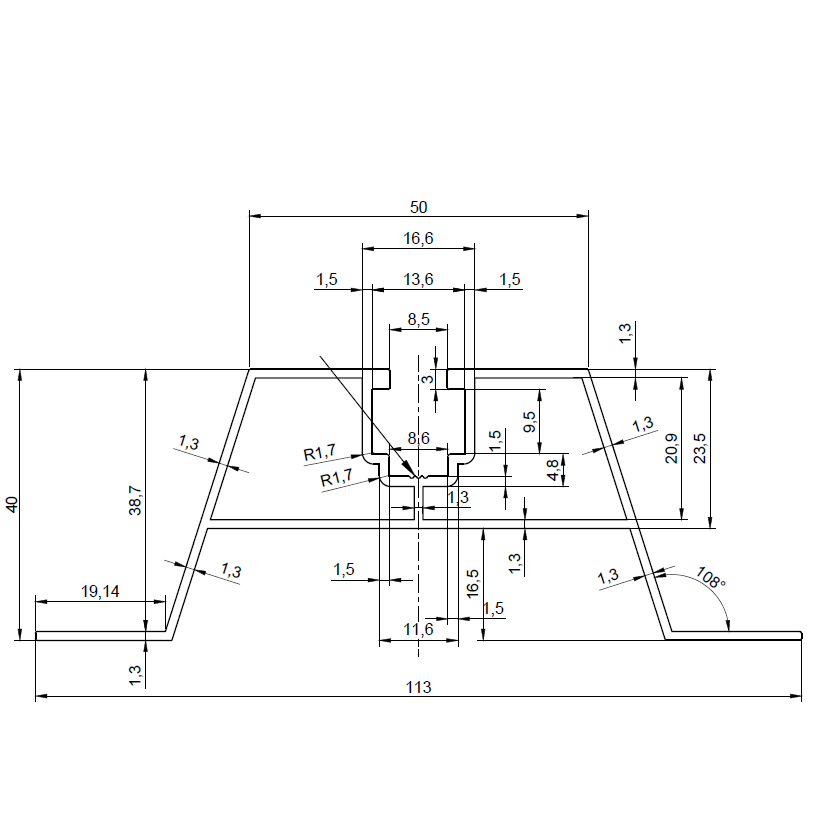

Afmetingen en profielparameters (dwarsdoorsnede)
- Lengte van de verbinder: 330 mm
- Totale profielhoogte: 40 mm
- Bovenbreedte (kop): 50 mm
- Totale breedte aan de basis: 113 mm
- Breedte van de zijflensen: 19,4 mm (links en rechts)
- Dikte van de zijwanden: 1,3 mm
- Dikte van de bovenwanden: 1,3 mm
- Montagekanaal – opening: 8,5 mm, inwendige breedte: 13,6 mm
Algemene gegevens
- Profielmateriaal: aluminium met standaard anodisering
- Afdichting: EPDM 2 mm
- Gewicht: 0,315 kg
- Buitenafmetingen: 330 × 113 × 40 mm (L × B × H)
De trapeziumverbinder is een onmisbaar onderdeel van het PV-montagesysteem op trapeziumplaatdaken. De symmetrische constructie met inwendige verstevigingsdwarsrib zorgt voor een gelijkmatige overdracht van belastingen van de montagegeleider naar de dakplaatgolf. Plaatsen die op de tekening zijn aangeduid, kunnen warmtesporen vertonen die zijn ontstaan tijdens het extrusieproces – dit is een normaal productiekenmerk dat de sterkte-eigenschappen van het profiel niet vermindert.
