Aluminium trapeziumkoppelstuk H100 L330 met EPDM-afdichting 2 mm voor PV-montage
Leave feedback on the product

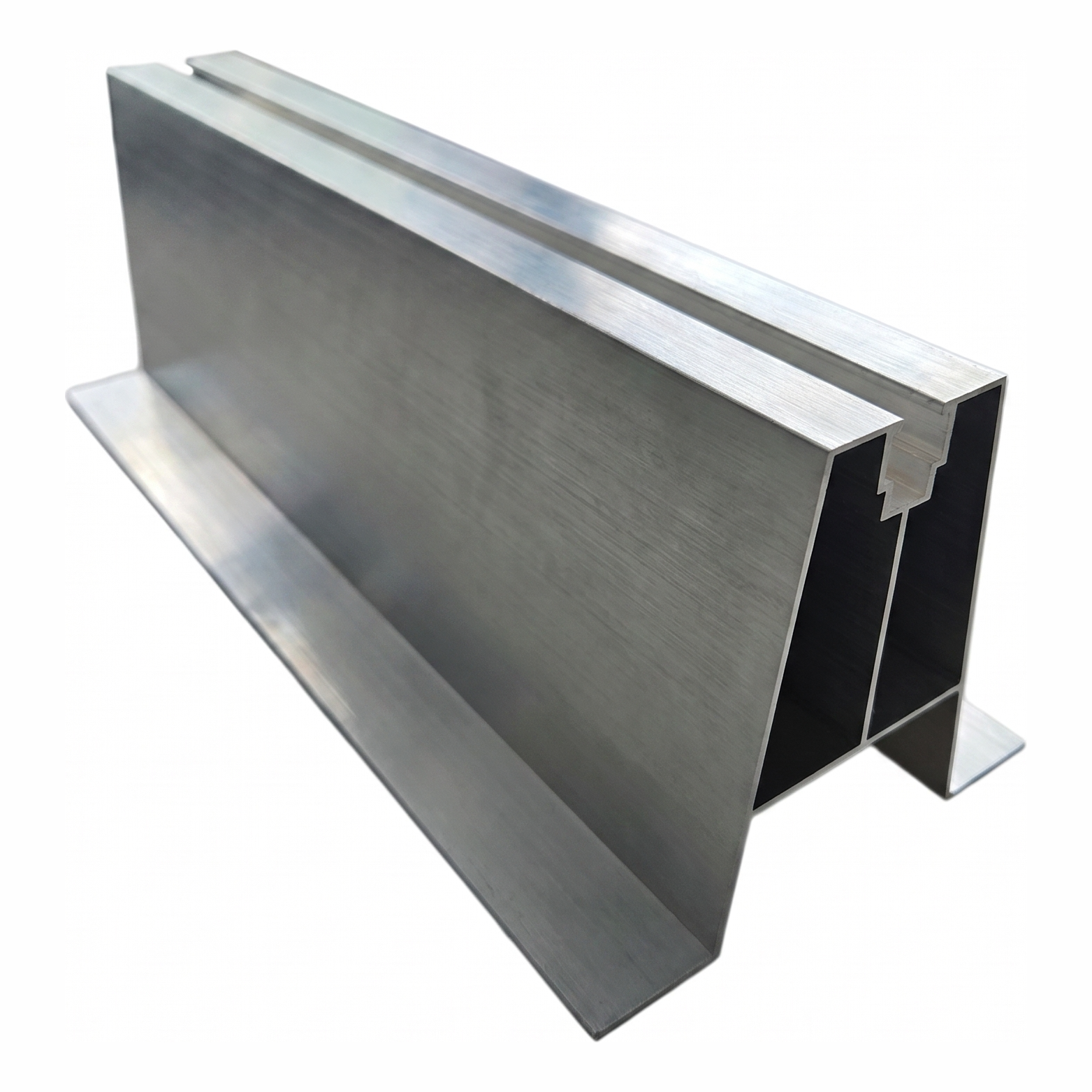

Aluminium trapeziumkoppelstuk H100 L330 voor PV-montage. Aluminium met standaard anodisering, EPDM-afdichting 2 mm. Lengte 330 mm, hoogte 100 mm, breedte basis 116 mm. Montagegoot 9×16 mm. Gewicht 0,3 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-778
Beschrijving
Trapezijkse aluminium brug H100 L330 met EPDM-afdichting 2 mm voor PV-montage
Trapezijkse aluminium brug H100 L330 is een kant-en-klare dakadapter bestemd voor de bevestiging van fotovoltaïsche constructies op daken bedekt met trapeziumbeplating. Dankzij de fabrieksmontage EPDM-afdichting van 2 mm zorgt de brug voor een luchtdichte aansluiting op de golfplaat, waardoor extra afdichting overbodig wordt en de montage aanzienlijk sneller verloopt.
Het profiel is vervaardigd uit aluminium met een standaard anodiseerbehandeling, wat een hoge corrosiebestendigheid en een jarenlange duurzaamheid in buitenomstandigheden garandeert. De trapezijkse doorsnede sluit perfect aan op de geometrie van populaire dakplaten — de brug rust stabiel op de golftoppen en verdeelt de belastingen gelijkmatig over de dakonderbouw.
Het bovenste gedeelte van het profiel is voorzien van een montagekanaal met een inlaatbreedte van 9 mm en een diepte van 16 mm, waardoor montagegoten of klemmen snel bevestigd kunnen worden met haakbouten of T-moeren. Deze oplossing maakt een flexibele positionering van PV-constructie-elementen mogelijk zonder extra gaten te boren.

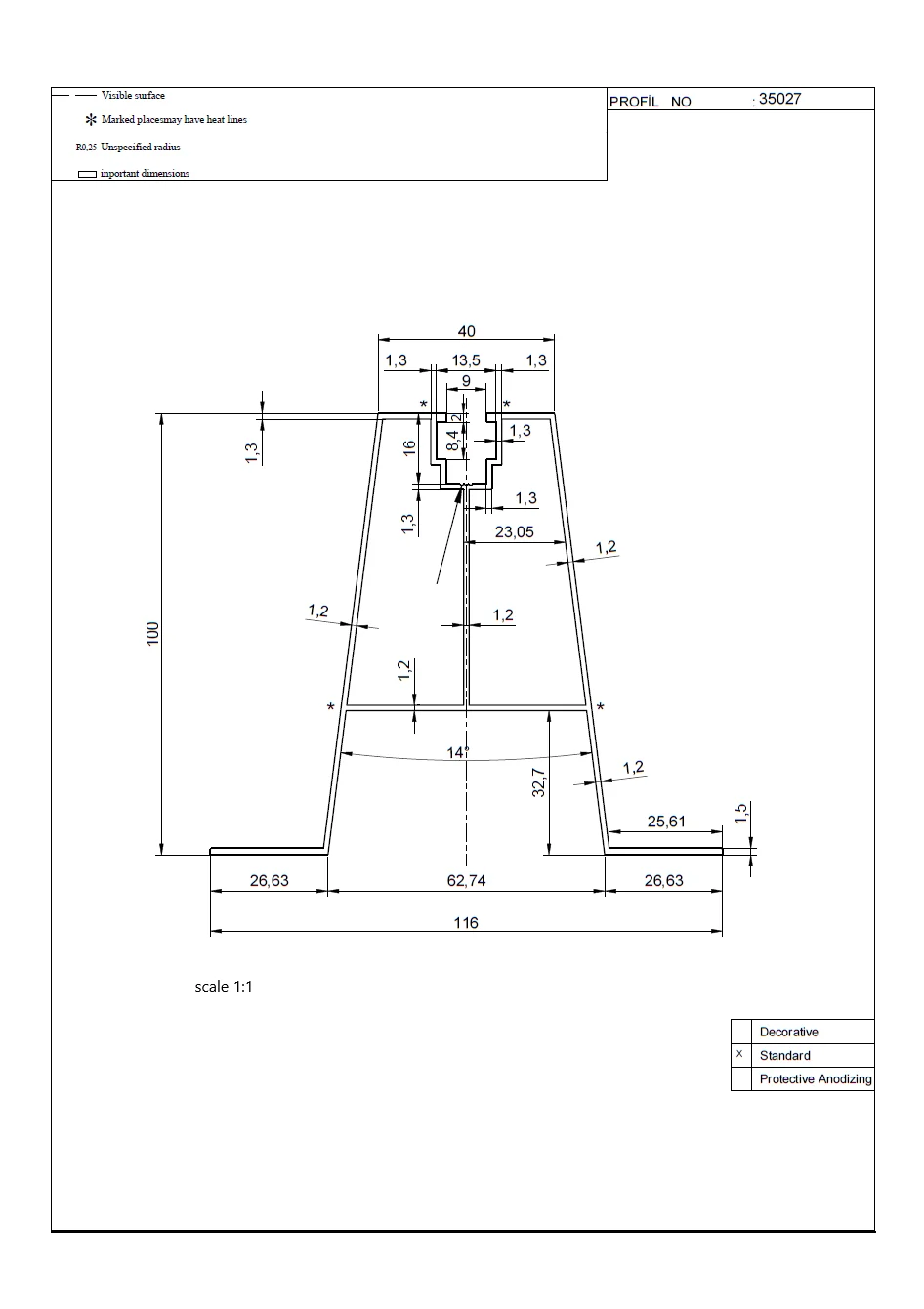

Afmetingen en geometrie van het profiel
- Lengte van de brug: 330 mm
- Totale hoogte: 100 mm
- Totale breedte van de basis: 116 mm
- Breedte van het bovenste platform: 40 mm
- Inwendige breedte van de basis: 62,74 mm
- Breedte van de zijflensen: 26,63 mm (elk)
- Hoek van de zijwanden: 14°
Montagekanaal (bovenste gedeelte van het profiel)
- Breedte van de inlaatopening: 9 mm
- Inwendige breedte van het kanaal: 13,5 mm
- Diepte van het kanaal: 16 mm
- Diepte van de onderste kanaalruimte: 8,4 mm
- Dikte van de kanaalrand: 2 mm
Wanddiktes en constructie
- Dikte van de zijwanden: 1,2 mm
- Dikte van de inwendige dwarsrib: 1,2 mm
- Dikte van de wanden van het bovenste platform: 1,3 mm
- Dikte van de basisflens: 1,5 mm
- Ongedefinieerde radius: R0,25 mm
- Hoogte tot de inwendige dwarsrib: 32,7 mm
Productparameters
- Profielmateriaal: aluminium (standaard anodisering)
- Afdichting: EPDM 2 mm
- Gewicht: 0,438 kg
- Buitenmaten: L 330 × H 100 mm
De trapezijkse brug is een onmisbaar verbindingselement tussen de dakbeplating en de draagconstructie van PV-panelen. Dankzij de EPDM-afdichting beschermt het de dakbedekking tegen waterinfiltratie op de bevestigingspunten, terwijl de aluminium constructie het dak nauwelijks extra belast. De universele geometrie zorgt ervoor dat het profiel past op de meest gangbare trapeziumbeplating die gebruikt wordt in de industrie- en magazijnbouw.
