Aluminium trapeziumbrugstuk PV met EPDM H70 L330 voor trapeziumplaten
Leave feedback on the product
Aluminium trapezprofiel PV, H70 L330, met EPDM-afdichting 2 mm. Lengte 330 mm, hoogte 70 mm, bovenste breedte 40 mm. Aluminium, beschermende anodisering. Gewicht 0,357 kg. Voor PV-installaties op daken met trapezplaat.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 001-777
Beschrijving
Aluminium trapezprofiel PV met EPDM H70 L330 voor trapezplaat

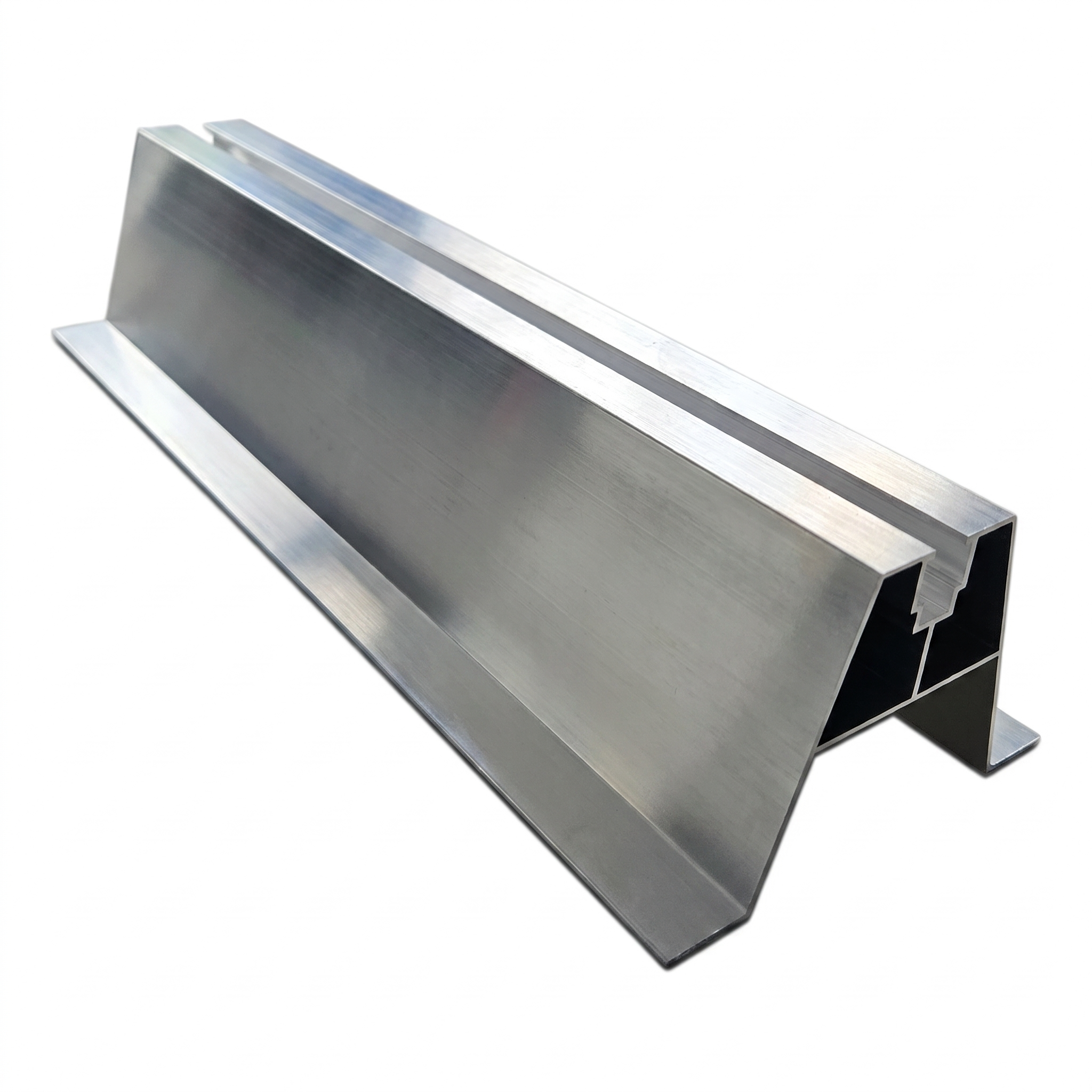

Aluminium trapezprofiel H70 L330 is een robuust montageprofiel bestemd voor fotovoltaïsche installaties op daken bedekt met trapezplaat. Dankzij de EPDM-afdichting van 2 mm zorgt het voor een strakke en stabiele aansluiting op het onderliggende oppervlak, waardoor het risico op microtrillingen en beschadiging van de plaatbekleding wordt geëlimineerd. Het kant-en-klare element verkort de montagetijd en garandeert herhaalbare resultaten op elk dak.
Het profiel is vervaardigd uit aluminium met een standaard afwerking (beschermende anodisering). De trapeziumvormige constructie met een centraal geleidingskanaal maakt een betrouwbare bevestiging met een bout of zelfborende schroef mogelijk en garandeert een hoge draagcapaciteit bij een laag eigen gewicht van slechts 0,357 kg.
Toepassing
- Montage van PV-montagegoten op daken met trapezplaat
- Compensatie van het trapezprofiel – de brug verdeelt de belasting gelijkmatig over de golfplaat
- Samenwerking met zelfborende schroeven of bouten met EPDM-onderlegring
Productparameters
- Lengte: 330 mm
- Hoogte: 70 mm
- Profielmateriaal: aluminium
- Afwerking: Standaard (beschermende anodisering)
- Afdichting: EPDM 2 mm
- Gewicht: 0,357 kg
Afmetingen en technische parameters
- Lengte (L): 330 mm
- Hoogte (H): 63 mm (profielmaat: 70 mm volgens doorsnedentekening)
- Breedte bovenste deel: 40 mm
- Breedte voetflensen: 26,63 mm (links en rechts)
- Inwendige afstand tussen voetflensen: 62,74 mm
- Hoek van de schuine wanden: 14°
- Wanddikte: 1,2–1,5 mm
- Dikte bovenste wand: 1,3 mm
- Geleidingskanaal – breedte opening: 9 mm, diepte: 16 mm
- Niet-gespecificeerde radii: R0,25
De nauwkeurig ontworpen trapeziumvormige doorsnede met interne verstevigingsdwarsrib en centraal geleidingskanaal garandeert de stijfheid van het profiel en een eenvoudige positionering van de bevestigingselementen.
