Profilé aluminium de montage PV 40×40 mm / 665 cm – rail pour boulons marteau M10

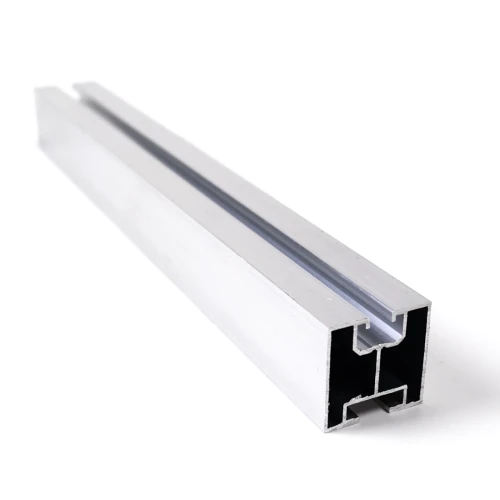

Le profilé de montage PV 40×40 mm d'une longueur de 665 cm est un rail en aluminium résistant, conçu pour la construction de sous-structures destinées aux modules photovoltaiques sur toitures en pente. Fabriqué en alliage aluminium 6060, il allie une faible masse propre a une bonne résistance mécanique et une résistance naturelle a la corrosion. Le profilé dispose de deux canaux de montage indépendants — le canal supérieur sert a fixer les pinces qui maintiennent les panneaux, tandis que le canal inférieur permet de relier le rail aux crochets de toit, adaptateurs ou triangles. Cette configuration a double canal simplifie considérablement le montage — l'installateur travaille uniquement par le dessus, sans devoir accéder au dessous du profilé. La longueur du rail peut etre encore augmentée grâce a des raccords de profilés (vendus séparément), ce qui permet d'adapter la structure de maniere flexible aux dimensions du pan de toiture. Le profilé est également disponible en version anodisée noire, offrant une protection supplémentaire de la surface et un aspect esthétique sur les toitures a couverture sombre.

Principaux avantages pour l'installateur

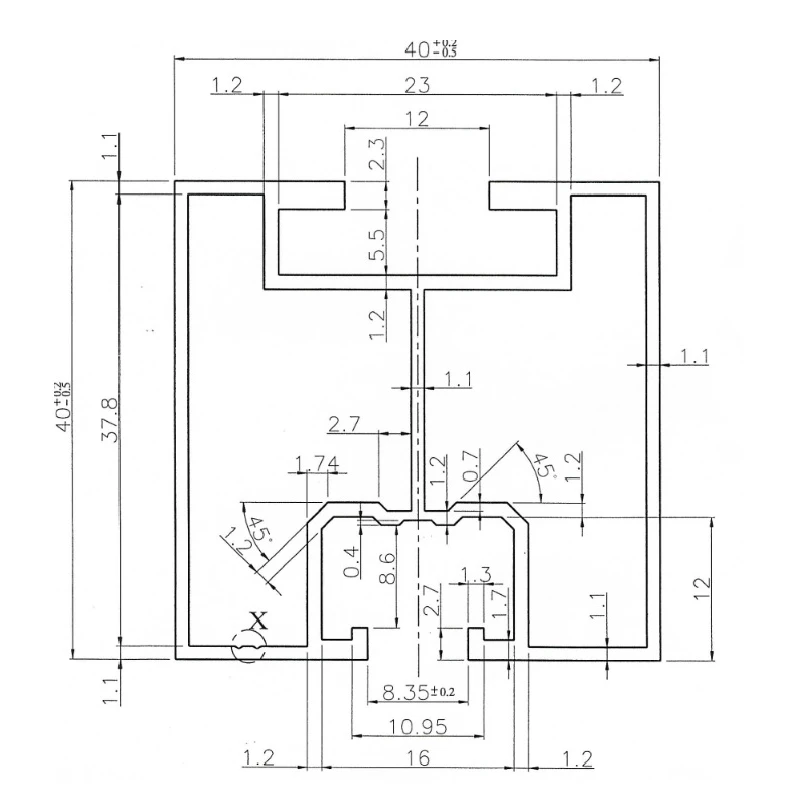

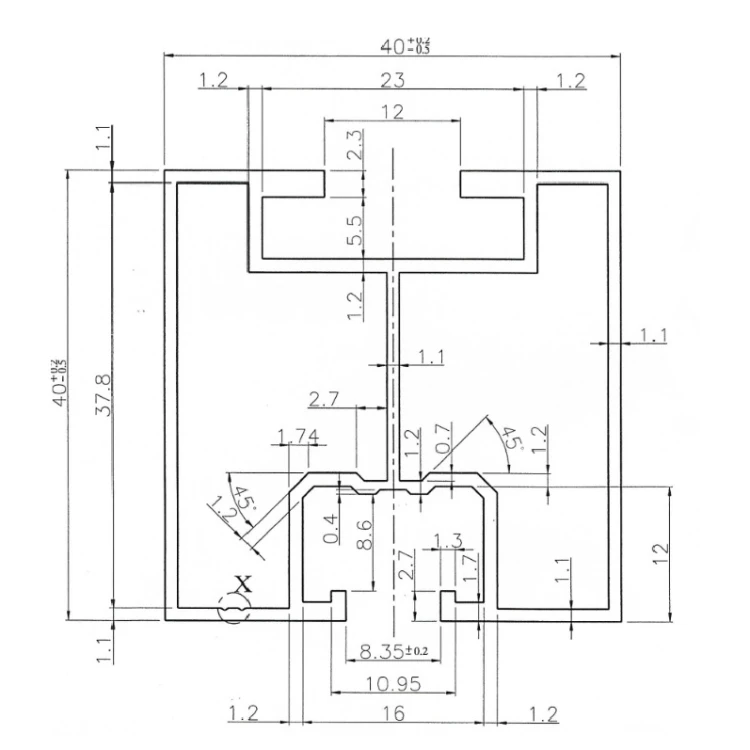

La section du profilé a été conçue pour une répartition optimale des charges et un montage pratique. Le canal supérieur — plus large, avec une rainure permettant d'insérer les écrous — sert a fixer les pinces centrales et d'extrémité qui maintiennent les modules PV. Le canal inférieur, avec un logement plus étroit, est destiné a relier le profilé aux éléments de la sous-structure de toiture. L'épaisseur des parois du profilé a été choisie de maniere a garantir la rigidité de l'ensemble du rail tout en conservant sa légereté. Le schéma technique montre également des chanfreins a 45° sur les bords intérieurs, facilitant l'insertion des éléments de fixation dans les canaux.

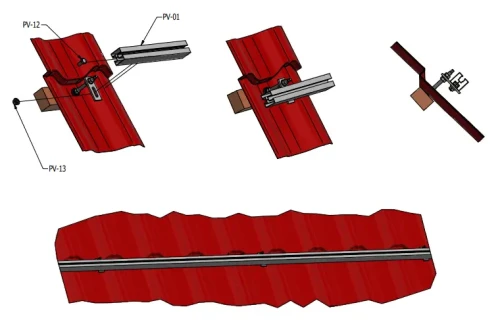

L'illustration présente un schéma type d'installation sur une toiture recouverte de tuiles métalliques. Le crochet de toit fixé au chevron soutient le profilé, tandis que les pinces fixées dans le canal supérieur du rail maintiennent les modules photovoltaiques. Grâce a l'utilisation de boulons marteau dans le canal inférieur, le profilé peut etre positionné avec précision le long du crochet sans nécessiter de perçage de trous supplémentaires — il suffit d'insérer le boulon dans le canal et de le déplacer a la position souhaitée avant de le serrer.
