Profilé aluminium de montage PV 40×40 mm – rail 665 cm pour vis M10
product unavailable
ajouter à la liste de souhaits
5
Description
Profilé aluminium de montage PV 40×40 mm – rail 665 cm pour vis M10

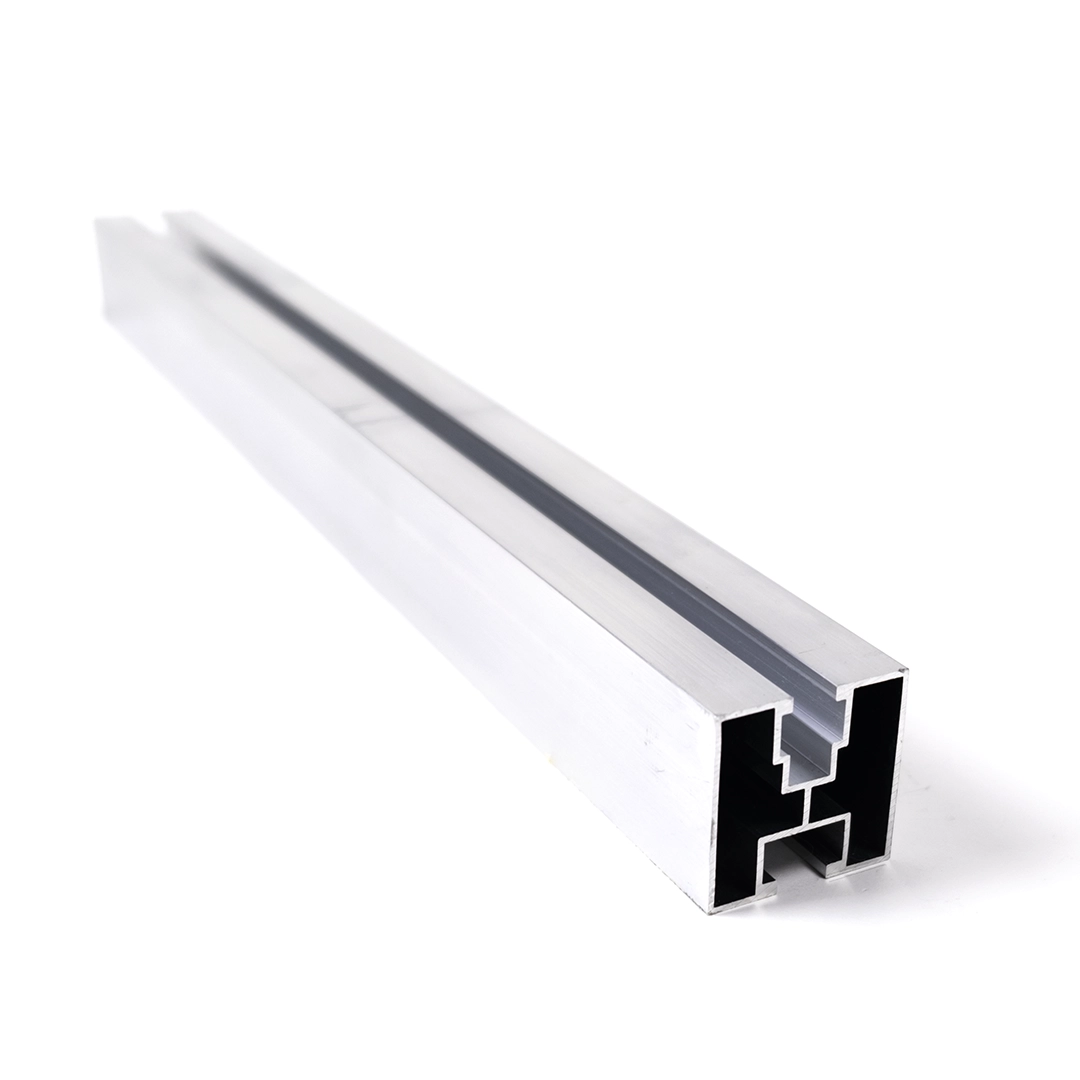

Le profilé de montage 40x40 mm d'une longueur de 665 cm est l'élément de base de la structure porteuse pour modules photovoltaïques. Fabriqué en aluminium 6060, il allie une faible masse propre à une bonne résistance mécanique et une résistance totale à la corrosion. La construction bi-rainure du profilé — avec la rainure supérieure pour les pinces de fixation des panneaux et la rainure inférieure pour le raccordement aux crochets de toiture, adaptateurs ou triangles — permet de construire un rail complet avec un seul profilé. Le montage repose sur des vis hexagonales M10 DIN 933 dans la rainure inférieure et des écrous carrés M8 dans la rainure supérieure, ce qui élimine le besoin de perçage et accélère les travaux sur le toit. Le profilé est également disponible en version anodisée noire, et sa longueur peut être augmentée à l'aide de raccords de profilés disponibles séparément.
Avantages clés pour les équipes de montage
- Profilé à double rainure 40x40 mm permettant la fixation simultanée des pinces et le raccordement à la sous-structure
- Compatibilité avec les vis hexagonales M10 DIN 933 et les écrous carrés M8 — éléments de fixation standards
- Aluminium 6060 résistant à la corrosion, adapté à l'anodisation et garantissant une durabilité en conditions extérieures
- Possibilité d'assembler les profilés en sections plus longues à l'aide de raccords dédiés
- Épaisseur de paroi de 1,2 mm pour une masse de seulement 0,82 kg/m — construction légère facilitant le transport sur le toit

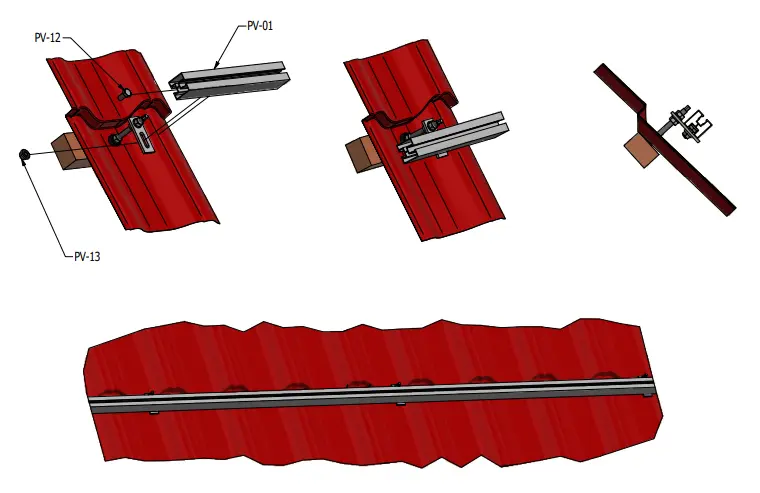

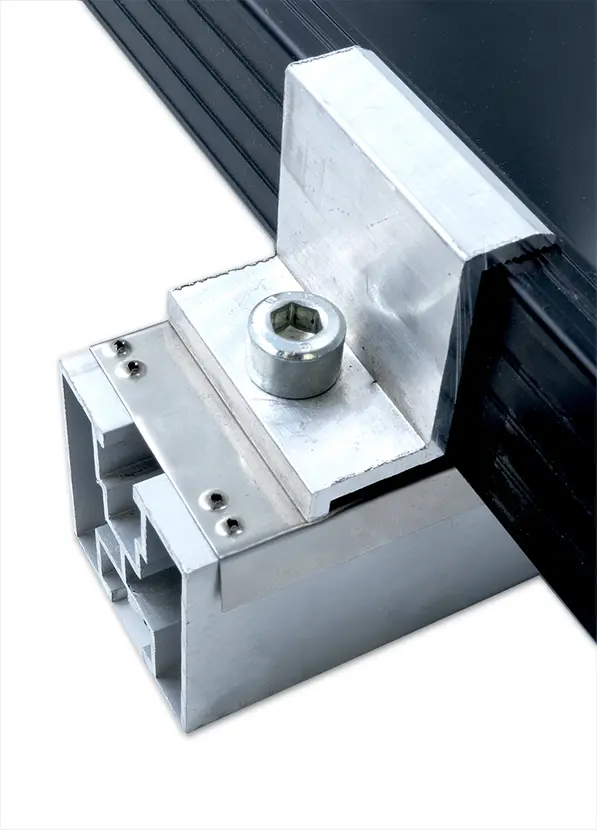

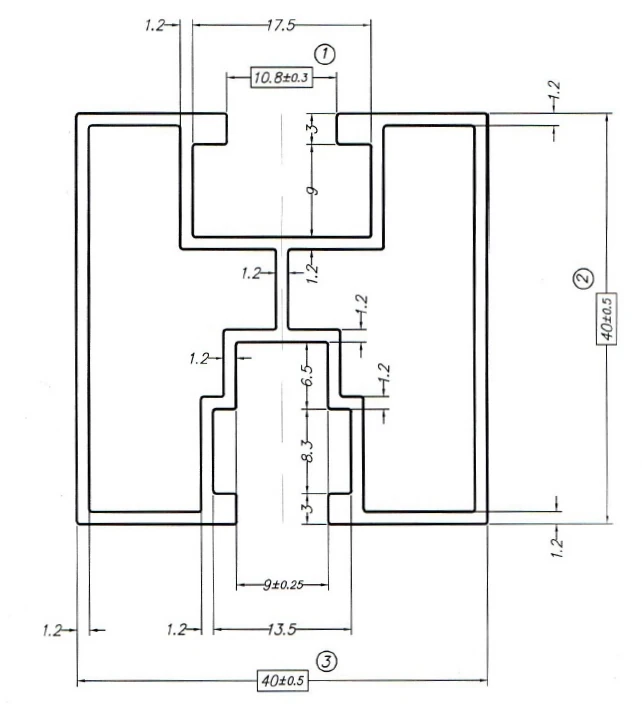

La rainure supérieure du rail, d'une largeur de 10,8 mm, accueille les écrous carrés M8 utilisés pour fixer les pinces latérales et centrales. Cela permet de positionner les panneaux photovoltaïques à n'importe quel endroit le long du profilé — sans perçage ni adaptateurs supplémentaires. La rainure inférieure avec une ouverture de 9 mm fonctionne avec les vis hexagonales M10, par lesquelles le profilé se raccorde aux crochets de toiture ou à d'autres éléments de la sous-structure. Cette configuration rend l'ensemble du système entièrement réglable et permet un positionnement précis du profilé par rapport au pan de toit.
Données techniques
| Longueur [mm] | 6650 |
| Profil [mm] | 40×40 |
| Type de rainure | Pour boulon hexagonal |
| Finition | Naturel |
