Pont trapézoïdal en aluminium H-60 avec EPDM 330 mm – montage PV sur tôle trapézoïdale
product unavailable
ajouter à la liste de souhaits
5
Description

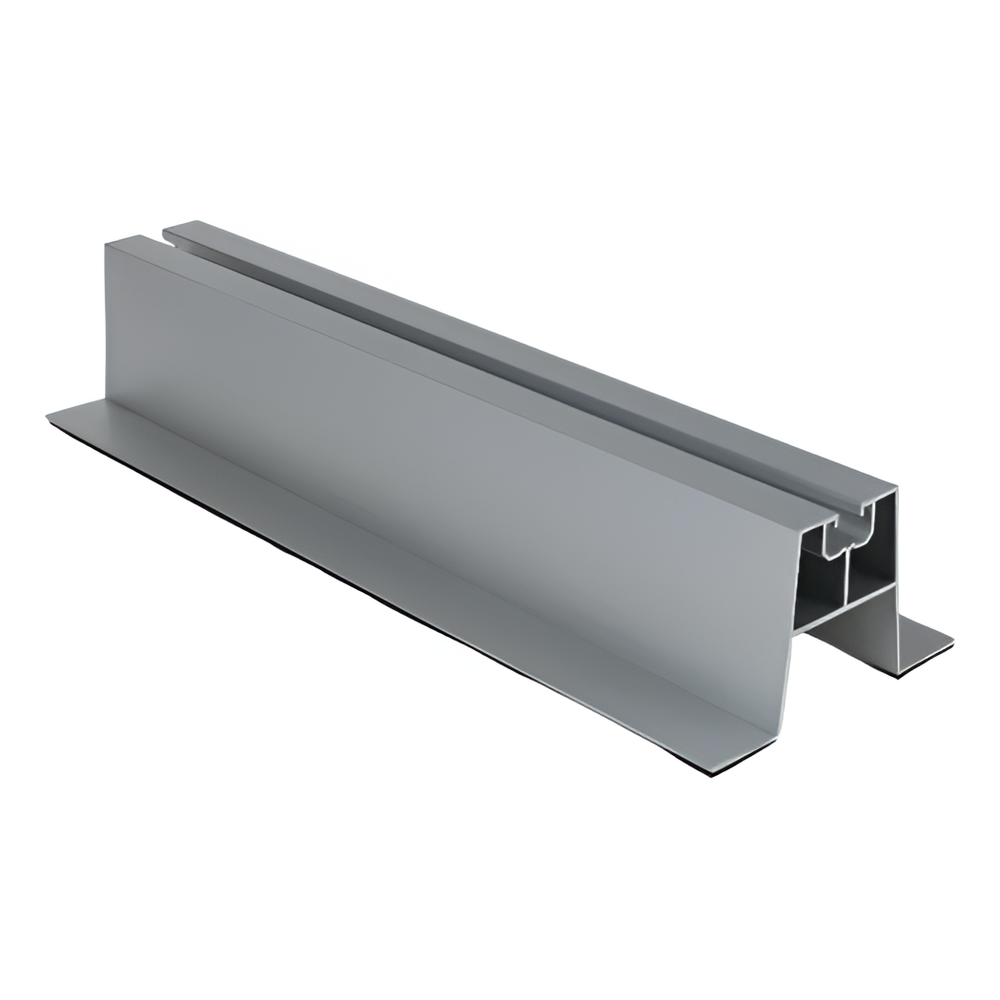

Pont trapézoïdal en aluminium H-60 avec EPDM 330 mm – montage PV sur tôle trapézoïdale
Le pont trapézoïdal en aluminium H-60 avec joint EPDM est un élément de construction destiné à la fixation directe des modules photovoltaïques sur les toits recouverts de tôle trapézoïdale. Le profilé d'une hauteur de 60 mm assure une distance adéquate entre le panneau et la surface du toit, ce qui permet une libre circulation de l'air sous le module — le refroidissement naturel augmente le rendement de l'installation et prolonge la durée de vie des panneaux. Le pont fonctionne avec des pinces intermédiaires et d'extrémité, qui se fixent au rail supérieur au moyen d'une clavette coulissante, d'un insert fileté ou d'un boulon marteau. Les trous de montage sont réalisés directement sur le toit, ce qui offre une flexibilité totale d'adaptation à l'écartement des ondes de la tôle trapézoïdale. Le joint EPDM intégré à la base du profilé protège la couverture du toit contre les dommages et assure l'étanchéité au point de contact avec la tôle.
Avantages clés pour les équipes de montage
- Montage direct sur tôle trapézoïdale — sans nécessité de sous-structure supplémentaire
- La hauteur de 60 mm garantit une ventilation sous le panneau, ce qui se traduit par un meilleur refroidissement des modules et une production d'énergie plus élevée par temps chaud
- Aluminium 6060 résistant à la corrosion — longue durée d'utilisation sans entretien
- Le joint EPDM inclus protège la tôle et élimine le risque de fuites
- Trous percés sur place — liberté totale d'adaptation à l'écartement des ondes du toit

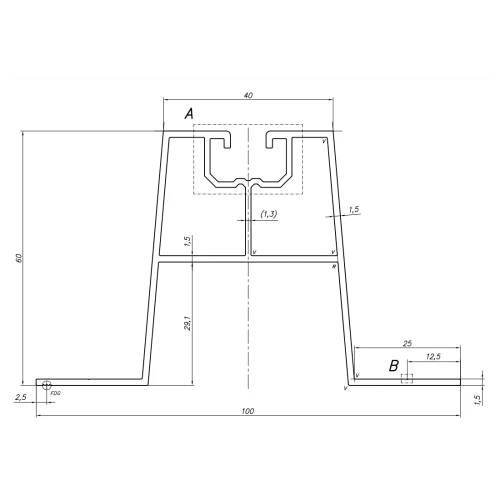

La section du profilé, avec une largeur de base de 100 mm et une rainure de montage supérieure de 40 mm, assure une fixation stable des pinces. Les parois d'une épaisseur de 1,5 mm conservent un rapport optimal entre résistance et masse. L'aluminium 6060 se prête à l'anodisation, ce qui permet une protection supplémentaire de la surface et une finition esthétique si nécessaire.
Sécurité
Tous les avis (positifs et négatifs) sont affichés, selon la limitation du nombre de plateformes. Nous vérifions qu'ils proviennent de clients qui ont acheté le produit. En savoir plus sur notre page des politiques de commentaires.
Produits associés
Écrou coulissant M8 à bille à ressort pour profilé PV – aluminium 6060
Prix net: 0,09 €

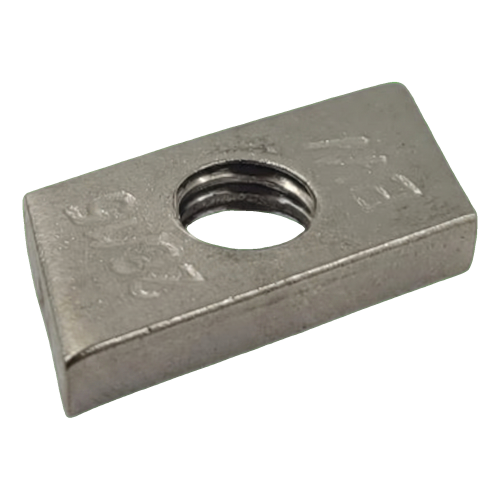

Insert fileté M8 type 28/15 acier inoxydable A2 pour profilés PV
Prix net: 0,13 €

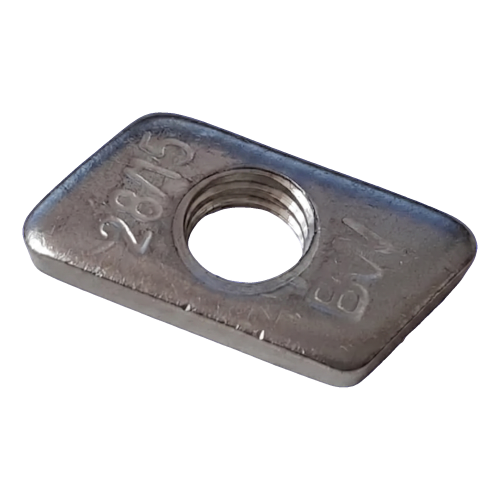

Insert fileté M8 type 28/15 en acier inoxydable A2 pour profilés de montage PV
