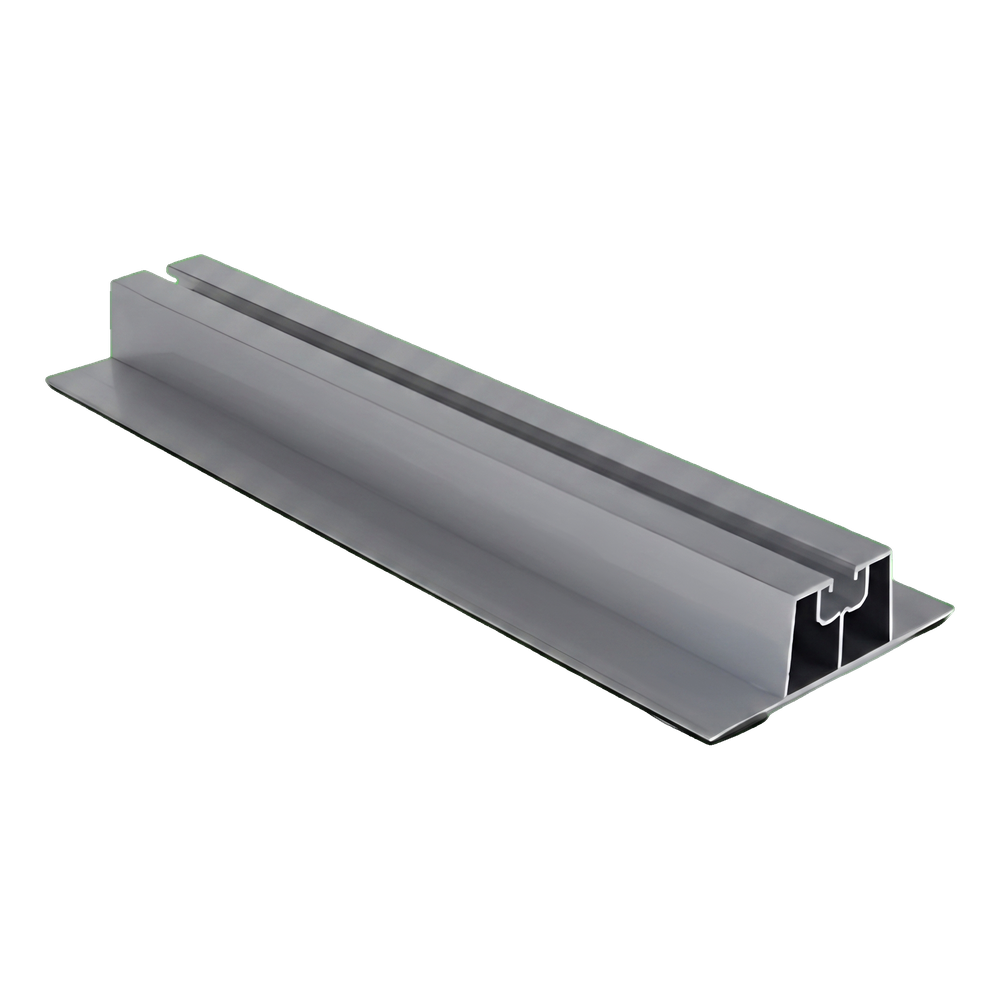

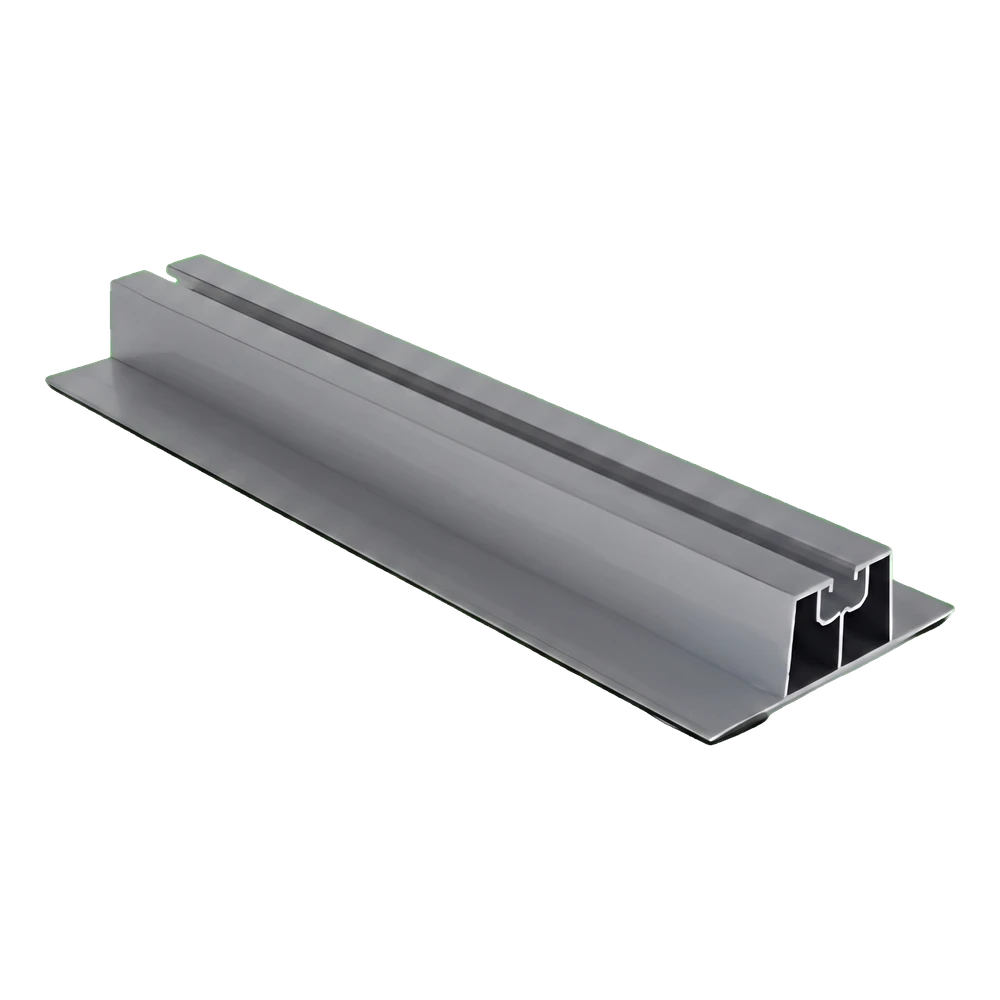

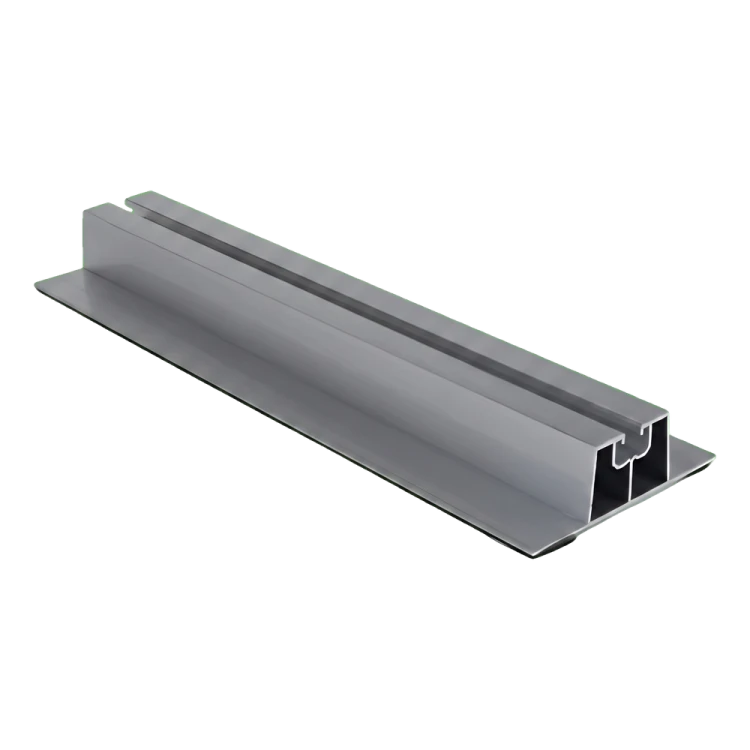

Pont trapézoïdal en aluminium H-30 avec EPDM 330 mm – fixation PV sur tôle trapézoïdale
product unavailable
ajouter à la liste de souhaits
5
Description
Pont trapézoïdal en aluminium H-30 avec EPDM 330 mm – fixation PV sur tôle trapézoïdale
Le pont trapézoïdal en aluminium H-30 avec joint EPDM est un élément de construction dédié à la fixation directe de panneaux photovoltaïques sur les toitures recouvertes de tôle trapézoïdale. Le profilé d'une hauteur de 30 mm assure une circulation d'air libre sous le module, permettant un refroidissement naturel et un écartement du panneau par rapport à la surface chauffée du toit — ce qui se traduit par un meilleur rendement de l'installation pendant les mois chauds. Le pont fonctionne avec des pinces centrales et terminales, qui se fixent au canal supérieur du rail au moyen d'une clavette coulissante, d'un insert fileté ou d'un boulon marteau. Les trous pour les vis fixant le profilé à la tôle trapézoïdale sont réalisés directement sur le toit lors du montage, ce qui permet d'adapter précisément l'écartement au profil spécifique de la tôle. Le profilé, fabriqué en alliage d'aluminium 6060, allie une faible masse à une haute résistance à la corrosion et aux intempéries.
Principaux avantages pour l'installateur
- Montage direct sur tôle trapézoïdale — élimine le besoin de supports supplémentaires
- Le joint EPDM à la base du profilé assure une adhérence étanche à la tôle et protège la couverture du toit contre les dommages au point de fixation
- La hauteur de 30 mm garantit la ventilation des modules PV
- L'aluminium 6060 se prête à l'anodisation, assurant une protection supplémentaire de la surface
- Trous percés sur place — adaptation à n'importe quel écartement des ondes de la tôle trapézoïdale

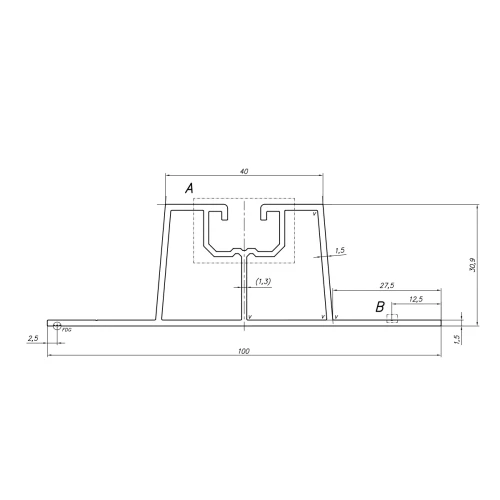

La coupe du profilé montre une construction trapézoïdale avec une base large de 100 mm se rétrécissant vers le canal de montage de 40 mm dans la partie supérieure. L'épaisseur de paroi de 1,5 mm, associée à une épaisseur de plaque de base de 2,5 mm, assure une rigidité adéquate tout en conservant une faible masse totale. La forme du profilé reproduit la géométrie des tôles trapézoïdales courantes, garantissant une adhérence stable au support.
