Bride latérale H30 noire anodisée – bride d'extrémité PV L50

Disponibilité: En stock (grande quantité)

Livraison sous: 6 Jours ouvrables

Poids: 0.02 kg

Prix / pcs.: 0,34 € 0.34

TTC 21%, hors frais de port

Prix net / pcs.: (0,28 €)

HT 21%, hors frais de port

* Quantité:

Pièce
Paquet: 250 Pièces
Paquet: 5000 Pièces
Paquet: 10000 Pièces

quantité pcs.

Total:

product unavailable

ajouter à la liste de souhaits

* - Champ obligatoire

Évaluation:

Vendeur: -

Code produit: PV-03-02

recommander à un ami

Description

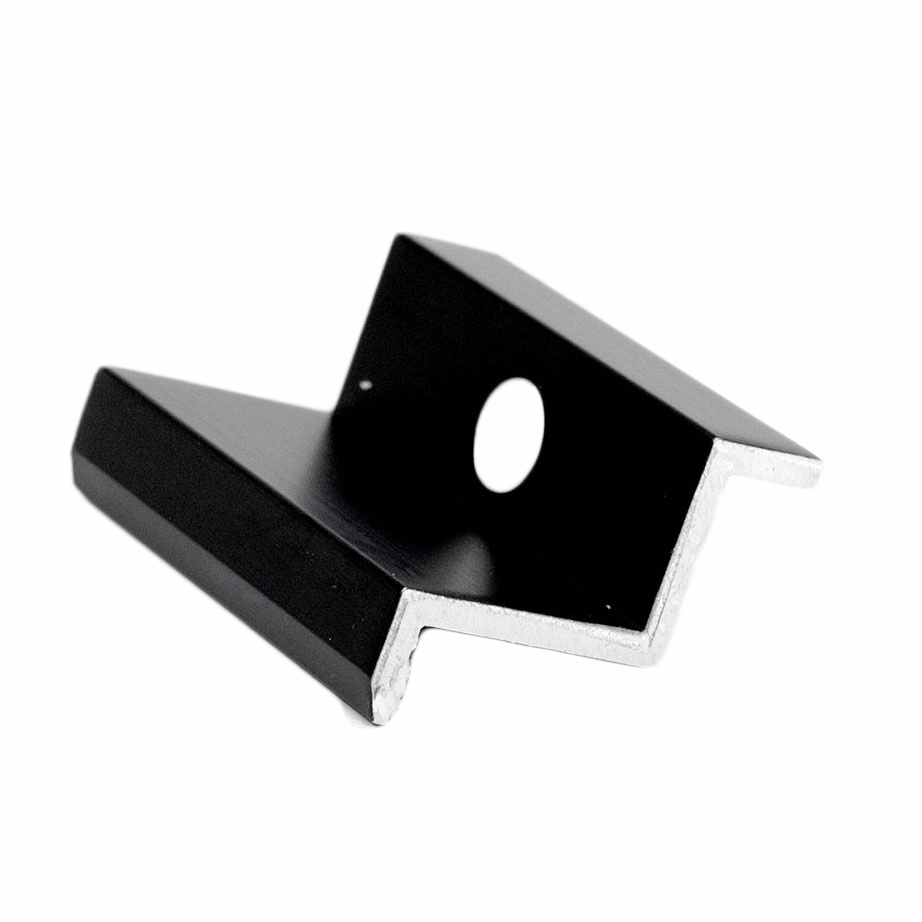

Bride latérale H30 noire anodisée – bride d'extrémité PV L50

Bride latérale (d'extrémité) H30 pour la fixation du bord extérieur des panneaux photovoltaïques avec une épaisseur de cadre de 30 mm. Fabriquée en aluminium 6060 avec anodisation noire, qui augmente la résistance à la corrosion et assure un aspect esthétique à l'installation.

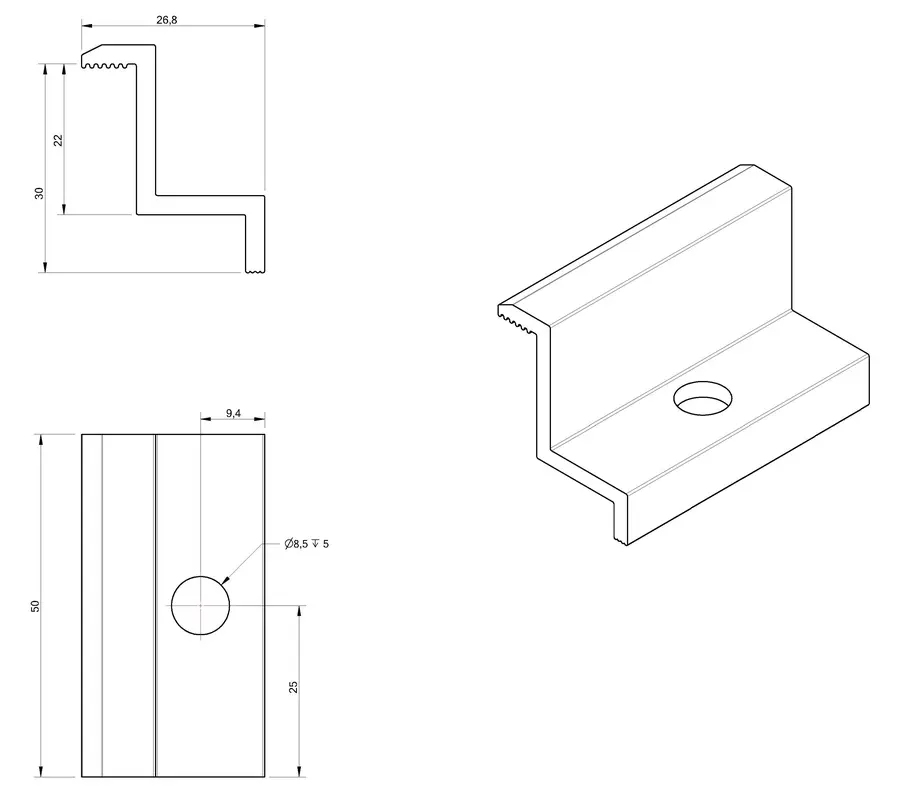

Dessin technique de la bride latérale H30 – vues cotées et vue isométrique

Application et montage

La bride latérale sert d'élément de finition aux extrémités des rangées de modules photovoltaïques — aussi bien sur les toits plats que sur les toits en pente. Pour fixer les panneaux entre eux, il convient d'utiliser des brides centrales. Le kit ne contient que la bride en aluminium — la vis et l'écrou doivent être choisis séparément.

Compatibilité avec les profilés de montage

Profilés aluminium pour vis hexagonale

Profilés aluminium pour vis en T

Profilés trapézoïdaux pour toits en tôle trapézoïdale

Dessin coté du profilé de la bride latérale H30 – coupe avec dimensions détaillées

Dimensions et paramètres techniques

Largeur : 26,8 mm

Hauteur totale : 32,8 mm

Hauteur utile (H) : 30 mm

Longueur : 50 mm

Trou de montage : Ø8,5 mm (pour vis M8)

Épaisseur de paroi : 2,8 mm

Matériau : aluminium 6060

Finition : anodisation noire

Couleur : noir

Choix de la vis à six pans creux DIN 912

Type de profilé	Taille de vis
Profilé en T	M8x20
Profilé hexagonal	M8x20
Pont trapézoïdal (pour clavette)	M8x20
Pont trapézoïdal (pour vis hexagonale)	M8x20

Le couple de serrage recommandé doit être déterminé conformément aux directives du fabricant des panneaux photovoltaïques.

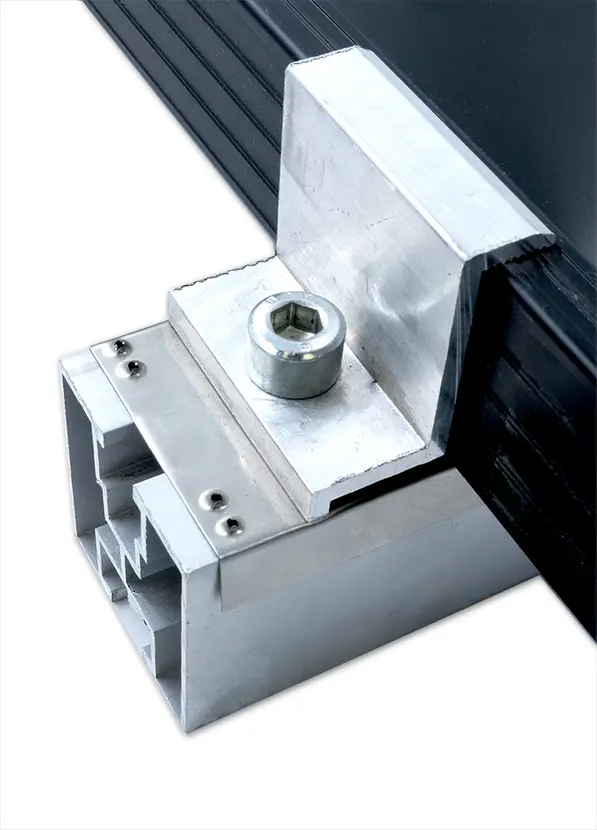

Schéma de montage de la bride latérale avec clavette coulissante et vis sur profilé aluminium

Le schéma de montage illustre la manière de positionner la bride latérale sur le profilé aluminium à l'aide d'une clavette coulissante et d'une vis à six pans creux. La bride comprime le bord du module photovoltaïque, assurant une fixation stable et sécurisée.

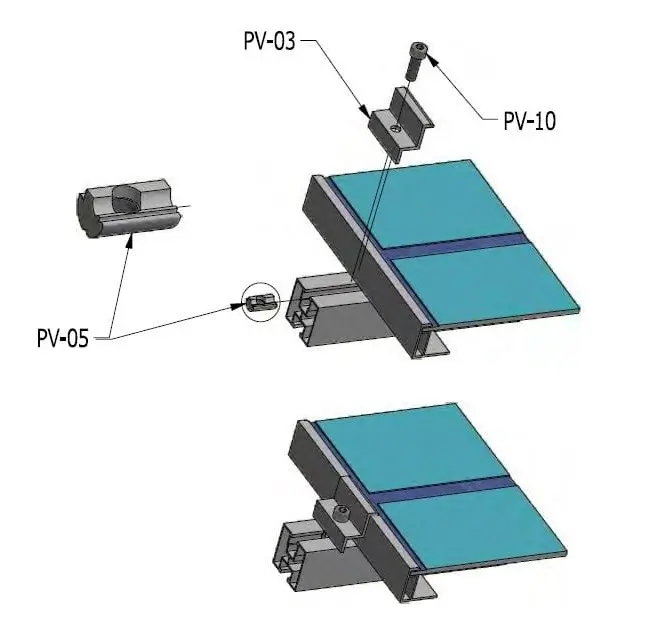

Instructions de montage des clavettes coulissantes et des vis sur le profilé aluminium du système photovoltaïque

Données techniques

Type de pince	Latérale
Épaisseur du panneau [mm]	30
Couleur	Noir
Broche de mise à terre	Non
Accessoires inclus	Sans accessoires
