Pince d'extrémité H32 Aluminium 6060 Trou M8 peint
product unavailable
ajouter à la liste de souhaits
Description

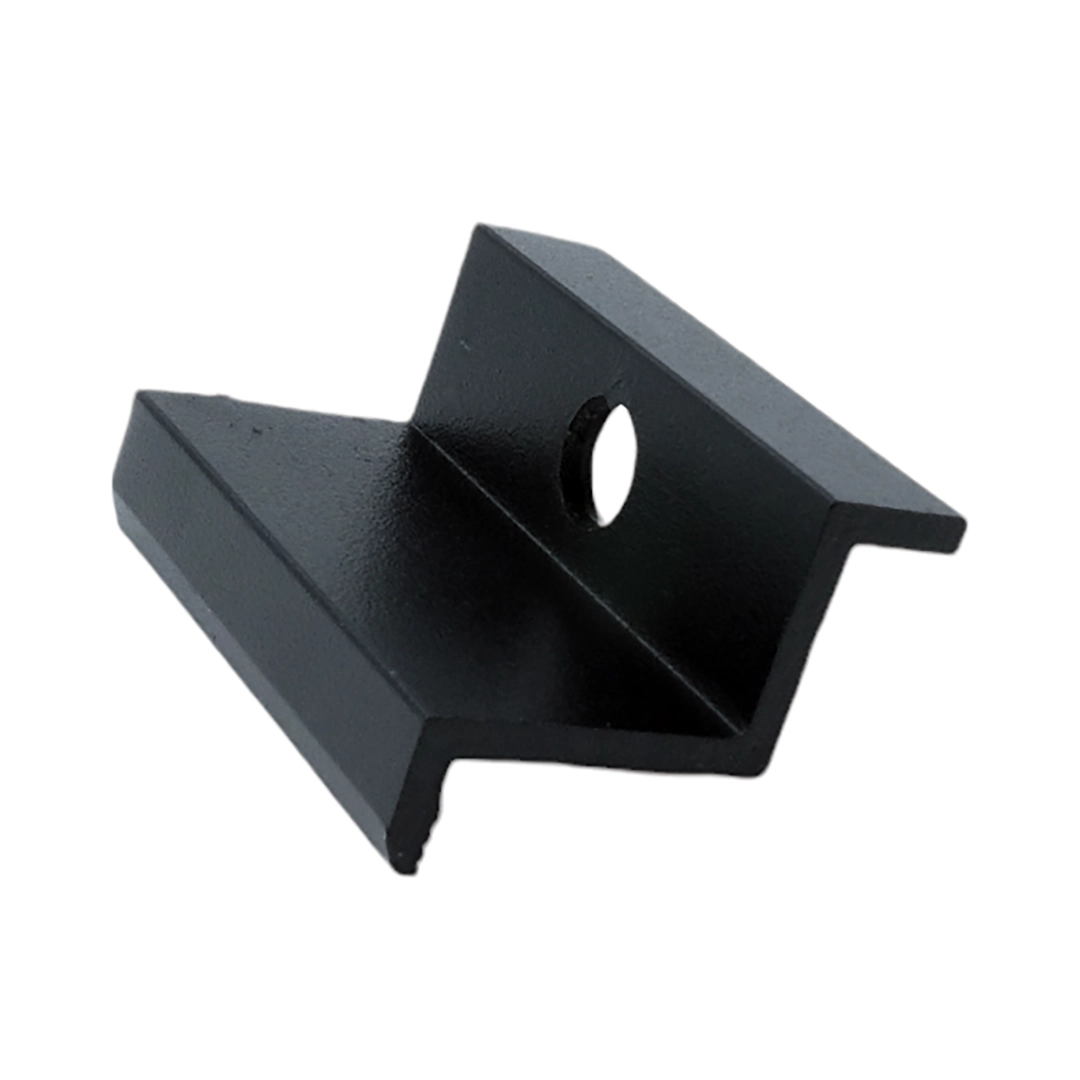

Clip latéral H32 noir
Clip latéral (d'extrémité) pour la fixation de modules photovoltaïques avec un cadre de 32 mm d'épaisseur. Utilisé aux extrémités des rangées de panneaux — aussi bien sur les toits plats que sur les toits en pente.
Contenu du kit : le clip en aluminium seul. La vis et l'insert doivent être achetés séparément.

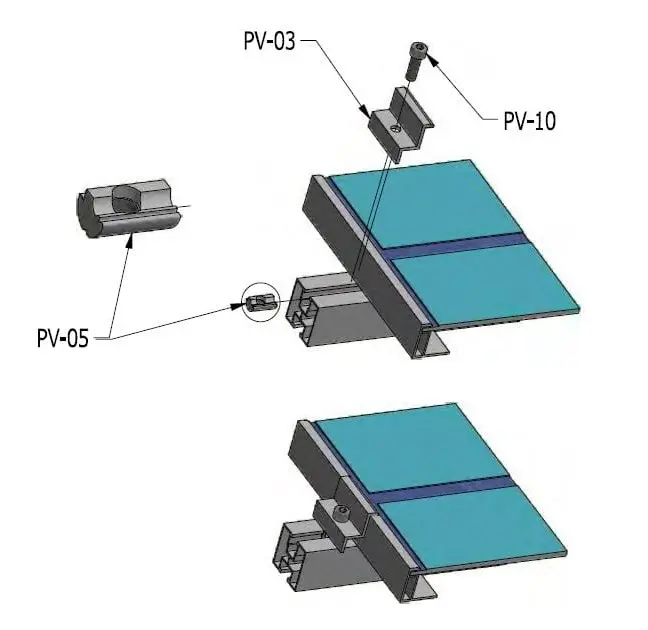

L'insert (en T ou à bille) se place dans la rainure du profilé. Le serrage de la vis presse le panneau contre le profilé de montage. Les dents situées sous le clip s'accrochent au cadre, empêchant le module de se déplacer.

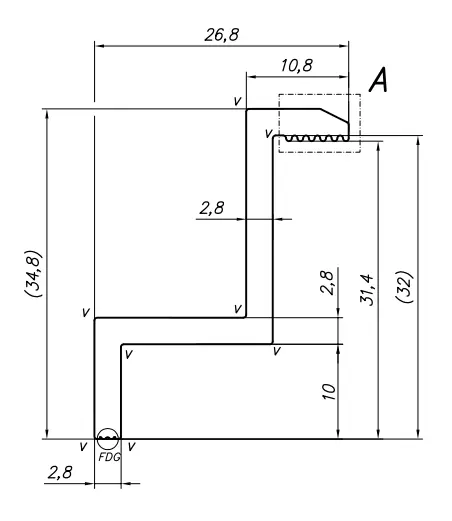

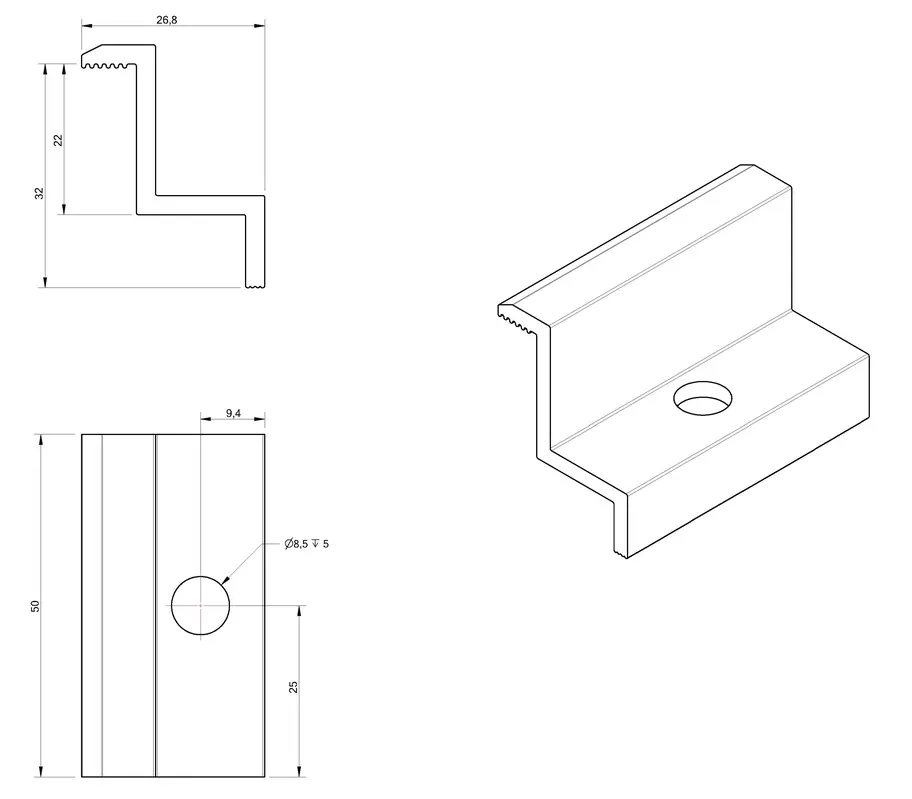

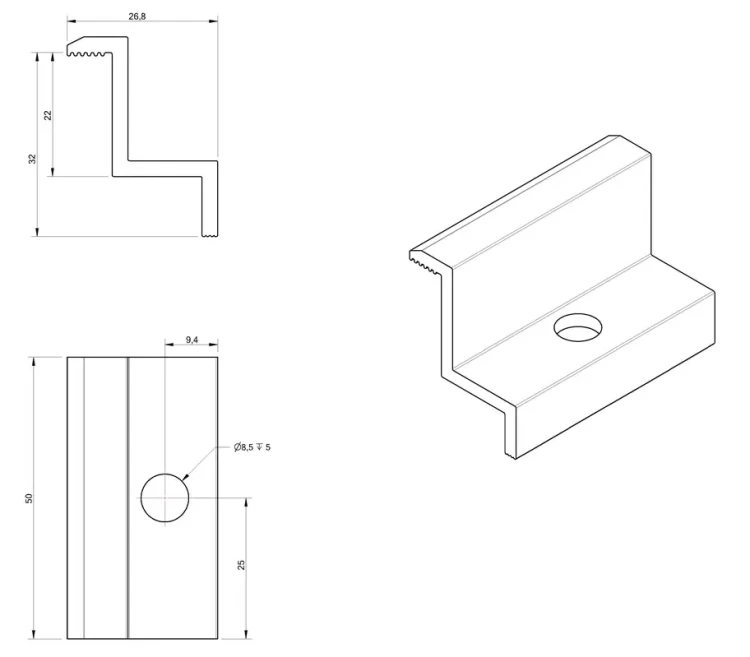

Le clip est fabriqué en aluminium 6060 avec un revêtement laqué noir. Dimensions : 26,8 × 34,8 mm, perçage Ø8,5 mm.
Choix de la longueur de vis DIN 912 M8
| Profilé à rainure en T / clavette coulissante | M8×20 |
| Profilé pour vis à tête hexagonale / pont trapézoïdal | M8×25 |
Compatible avec les profilés pour vis à tête hexagonale, les profilés à rainure en T ainsi que les ponts trapézoïdaux.
Attention : le couple de serrage doit être choisi conformément aux directives du fabricant des panneaux.
Données techniques
| Type de pince | Latérale |
| Épaisseur du panneau [mm] | 32 |
| Couleur | Noir |
| Broche de mise à terre | Non |
| Accessoires inclus | Sans accessoires |
