Charnière réglable avec plaque rectangulaire M16 85x55 mm

Go to Product feedback

Charnière pour portillons en acier galvanisé, filetage M16, plaque 85×55 mm avec quatre trous oblongs. Réglage après montage, charge de paire jusqu'à 65 kg.

Go to full description

4,40 €

Shipping costs are not included in the price.

Quantity

pcs.

Availability:

En stock (grande quantité)

Shipping time: 24 heures

[PIM] zawiasy #113

Réglage Oui
Matériau Acier
Type de filetage M16
Diamètre 12
Mode de fixation Avec platine

Description

Charnière réglable avec plaque rectangulaire M16 85x55 mm pour portillons

La charnière réglable avec plaque rectangulaire est un élément de montage robuste destiné à l'installation de portillons. Grâce au filetage M16 et à la possibilité de réglage à tout moment après la fin du montage, la charnière permet d'ajuster précisément la position du vantail — même en cas d'affaissement de la construction ou de déformations thermiques résultant de conditions atmosphériques extrêmes.

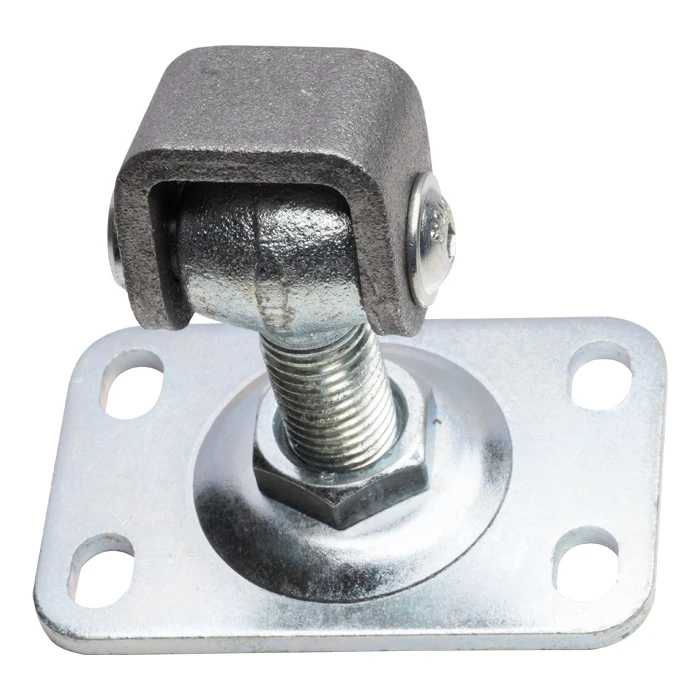

Charnière réglable avec plaque rectangulaire M16 – vue du produit

La plaque rectangulaire de dimensions 85 × 55 mm est équipée de quatre trous oblongs, ce qui assure une fixation solide au poteau et facilite la correction de position lors de l'installation. La construction en acier galvanisé garantit une haute résistance à la corrosion — la charnière est parfaitement adaptée à un fonctionnement extérieur de longue durée. L'œil de la charnière a une finition de couleur noire.

Le réglage s'effectue au moyen d'un écrou sur la vis filetée — il suffit de la serrer ou de la desserrer pour compenser les changements de géométrie du vantail. Ceci est particulièrement important lors du montage de portillons métalliques, où les différences de températures saisonnières peuvent provoquer la contraction et la dilatation des éléments en acier.

Paramètres techniques

Charnière réglable M16 – dessin technique avec dimensions

Matériau : acier galvanisé

Filetage : M16

Dimension de la plaque : 85 × 55 mm

Largeur de l'œil : 36 mm

Longueur totale : 72 mm

Longueur de la vis : 37 mm

Hauteur totale : 85 mm

Poids : 0,38 kg

Charge admissible d'une paire de charnières sur un vantail de 2 m de long : 65 kg

Avantages pour l'installateur

Montage rapide et simple grâce aux quatre trous oblongs dans la plaque

Possibilité de réglage après montage terminé — sans démontage du vantail

Surface galvanisée assurant une protection pluriannuelle contre la corrosion

Haute qualité de fabrication se traduisant par une résistance aux dommages mécaniques et à la charge

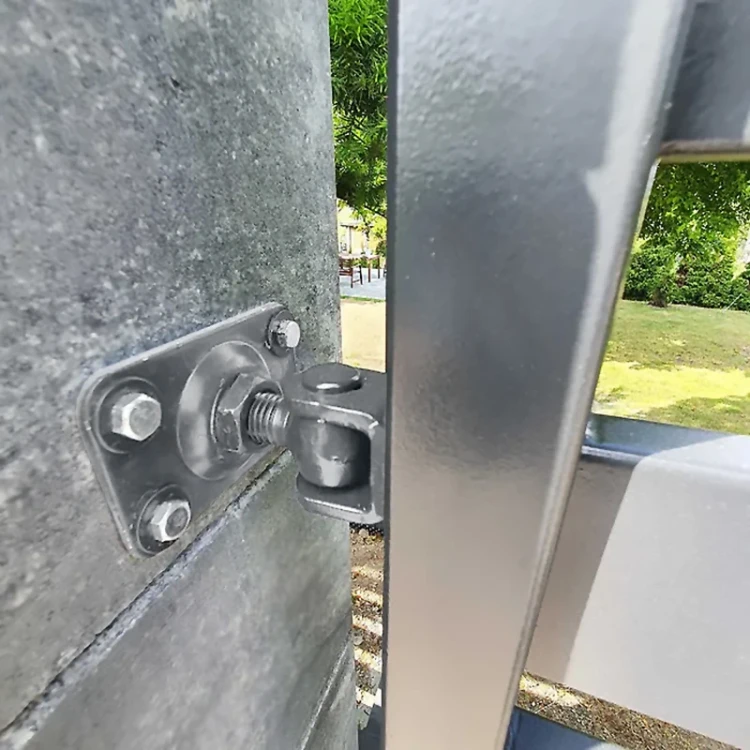

Charnière réglable avec plaque rectangulaire – montage sur poteau de portillon

Sur la photo est visible un exemple de montage de la charnière sur un poteau en béton de portillon. La plaque a été fixée avec quatre vis, et l'œil de la charnière enserre le profil du vantail. Ce type de solution convient aussi bien pour les portillons en acier qu'en aluminium — partout où une construction de charnière fiable et réglable est requise.
