Ancre à anneau expansible Dromet PSRe M8x90/20 zinguée
product unavailable
ajouter à la liste de souhaits
0
Description

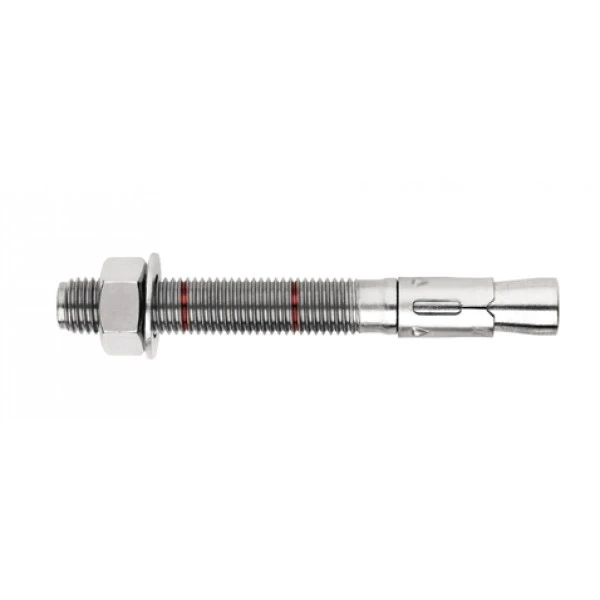

Cheville d'ancrage à anneau expansible Dromet PSRe M8x90/20 zinguée pour béton
La cheville d'ancrage à anneau expansible Dromet PSRe M8x90/20 est une solution éprouvée pour la fixation durable de structures dans des supports en béton. Conçue pour le montage professionnel de profilés, de structures métalliques, de caillebotis, de garde-corps, de machines et d'autres éléments d'équipement du bâtiment. Grâce à son Agrément Technique Européen ETA 05/0242, son certificat CE ainsi que l'agrément national AT-15-7574/2008, elle garantit la conformité aux exigences des normes de construction et une pleine responsabilité en matière de conception.
Construction et matériau
La cheville PSRe possède une construction en anneau assurant une expansion uniforme dans le trou de montage et une capacité d'ancrage élevée. Fabriquée en acier de construction avec une protection anticorrosion en zinc électrolytique. L'écrou et la rondelle sont inclus dans le set — la cheville est prête à être montée immédiatement, sans achat supplémentaire de pièces.
Application
La cheville est destinée à la fixation dans des supports en béton non fissuré de classe minimale B20 (C16/20), en pierre naturelle à structure compacte ainsi qu'en brique pleine. Idéale pour l'installation de structures de support pour panneaux photovoltaïques, le montage de rails de fixation, la fixation de poteaux de balustrades, la fondation d'équipements et toutes les connexions nécessitant une capacité de charge élevée et une certification.
Dimensions et paramètres techniques
- Référence : PSRe 8x90/20
- Filetage : M8
- Diamètre de perçage (fi) : 8 mm
- Longueur totale (L) : 90 mm
- Épaisseur de l'élément à fixer (E) : 20 mm
- Profondeur d'ancrage (F) : 65 mm
- Profondeur du trou (D) : 100 mm
- Matériau : acier de construction, zinguage électrolytique
- Construction : à anneau avec écrou et rondelle
- Poids : 0,034 kg
- EAN : 5907518688612
- Unité de vente : pièce

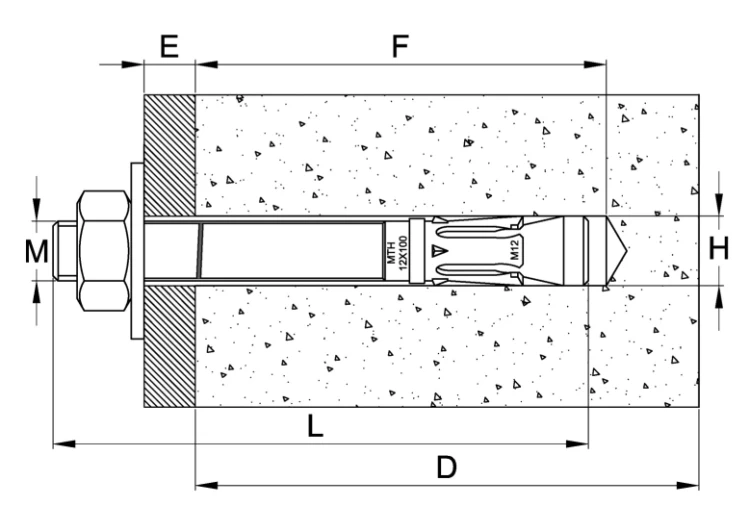

Repères dimensionnels sur le schéma : M — filetage, E — épaisseur de l'élément à fixer (partie saillante), F — profondeur d'ancrage, L — longueur totale de la cheville, D — profondeur du trou dans le béton, H — diamètre du trou de montage.
Certificats et agréments
- Agrément Technique Européen : ETA 05/0242
- Certificat : CE
- Agrément technique national : AT-15-7574/2008
Recommandations de montage
Le trou de montage doit être réalisé perpendiculairement à la surface du support et soigneusement nettoyé de la poussière de perçage. Le connecteur doit pouvoir être introduit dans le trou à l'aide de légers coups de marteau. Le montage doit être effectué à l'aide d'une clé dynamométrique — cela garantit le couple de serrage adéquat et une expansion correcte de la cheville. Après expansion du connecteur, la rondelle sous l'écrou doit être fermement plaquée contre l'élément à fixer. Les paramètres indiqués dans l'Agrément Technique AT-15-7574/2008 ne doivent pas être dépassés.
Données techniques
| Type de filetage | M8 |
| Longueur [mm] | 90 |
