Chariot de portail 80 pour portail coulissant avec 5 galets en acier réglable

Construction et principe de fonctionnement

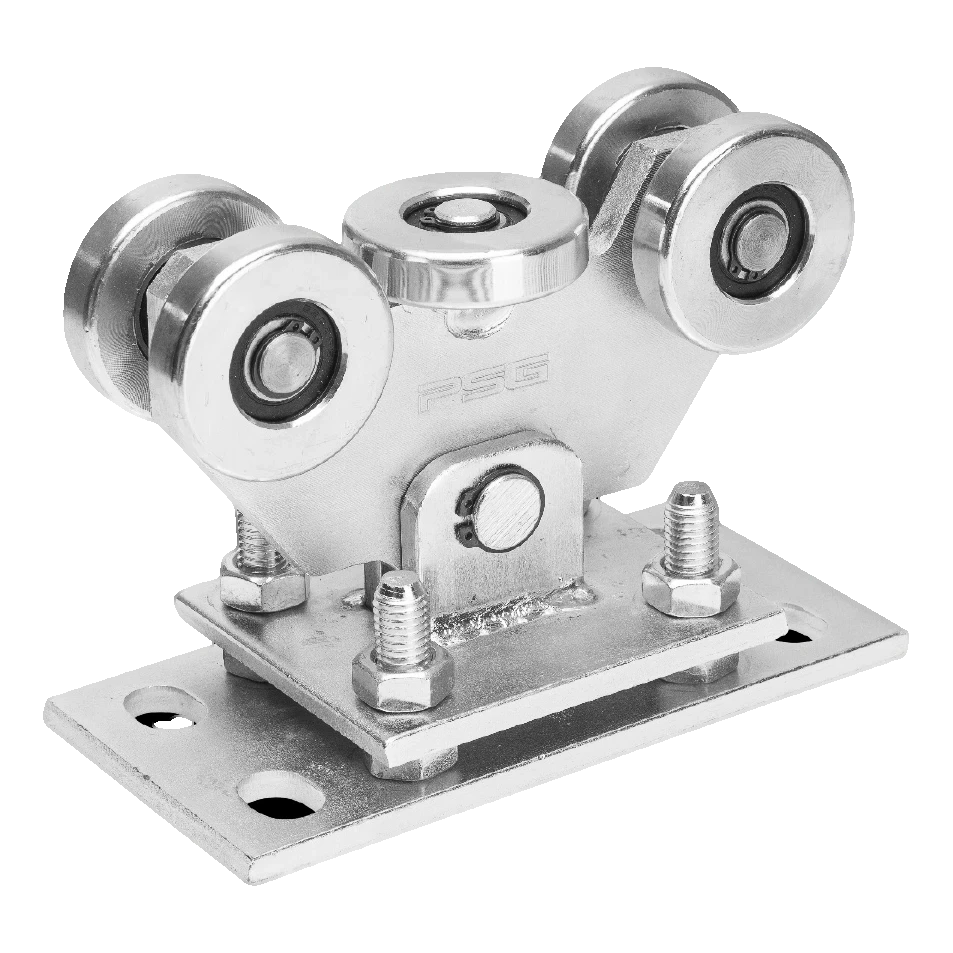

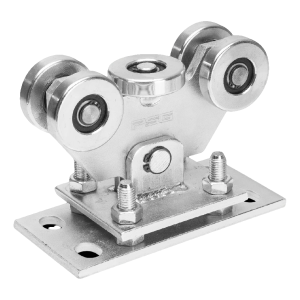

Le chariot est équipé de 5 galets en acier — quatre galets porteurs disposés verticalement et un galet horizontal assurant la fonction de guidage. Cette configuration garantit un support stable du rail du portail aussi bien par le bas que sur le côté, ce qui se traduit par un fonctionnement silencieux et une usure minimale des éléments de roulement. Le corps du chariot est relié à la platine de base par un pivot oscillant, permettant à l'ensemble des galets de s'incliner et de compenser d'éventuels écarts de montage. Le réglage en hauteur s'effectue à l'aide de vis bloquées par des écrous — cela permet de régler précisément le niveau du rail par rapport aux montants du portail sans avoir recours à des cales.

Le chariot est destiné à un rail de profil 80 × 80 × 5 mm et supporte une charge allant jusqu'à 550 kg, ce qui en fait une solution adaptée aux portails de dimensions moyennes et grandes — aussi bien dans les propriétés résidentielles que sur les sites industriels.

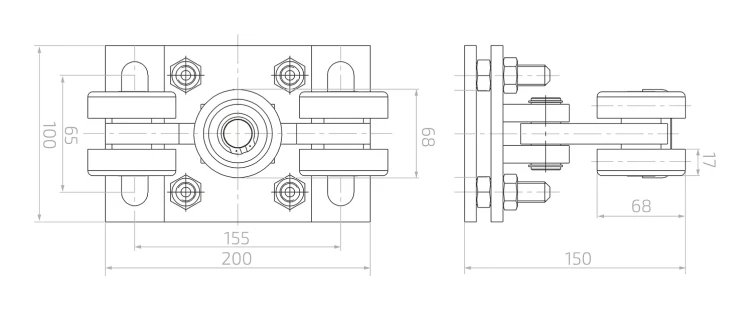

Dimensions et caractéristiques techniques

• Charge maximale : 550 kg
• Nombre de galets : 5 (4 porteurs verticaux + 1 de guidage horizontal)
• Matériau des galets : acier
• Finition de surface : galvanisé
• Rail : profil 80 × 80 × 5 mm
• Dimensions de la platine de base : 200 × 100 mm
• Entraxe des trous de fixation (longitudinal) : 155 mm
• Entraxe des trous de fixation (transversal) : 65 mm
• Diamètre du galet : 68 mm
• Largeur du galet : 17 mm
• Largeur de l'ensemble des galets : 68 mm
• Hauteur totale du chariot : 150 mm
• Poids : 5,5 kg
• EAN : 5901289674652

Avantages pour l'installateur

• La construction oscillante compense les imprécisions de montage et les irrégularités du sol
• Réglage en hauteur par vis — mise à niveau rapide et précise du rail
• Les trous oblongs dans la platine de montage permettent de corriger la position du chariot après ancrage
• Le revêtement galvanisé assure une résistance à la corrosion en conditions extérieures
• Les galets en acier à roulements garantissent une longue durée de vie et un fonctionnement silencieux
