Parafoudre Simtec PV DC Type 1+2 (Classe B+C) 1000V 3P 20kA 4,5kV
product unavailable
toevoegen aan verlanglijst
Beschrijving

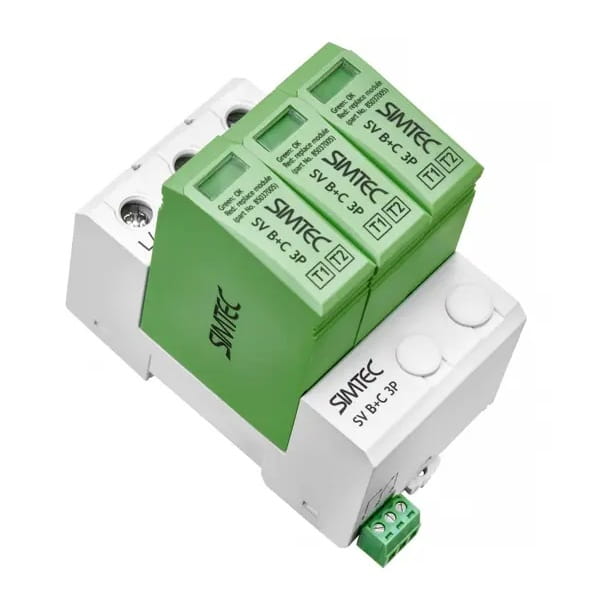

Simtec Parafoudre PV DC Type 1+2 (Classe B+C) 1000V 3P 20kA 4,5kV
Le parafoudre à varistance pour installations photovoltaïques SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET, également connu sous le nom de parasurtenseur, est un dispositif conçu pour protéger les systèmes photovoltaïques contre les effets des surtensions.
Construit à l'aide de varistances et d'éclateurs, cet appareil a pour fonction de réduire les pics de tension dangereux qui peuvent survenir suite à un coup de foudre direct ou à son passage à proximité. Dans un système d'alimentation, pour une protection complète contre les surtensions, il est nécessaire d'utiliser une hiérarchie à trois niveaux de parafoudres (type 1, 2, 3, soit respectivement B, C, D), installés successivement. Le parafoudre SV B+C 3P est spécialement adapté à l'utilisation dans les installations photovoltaïques fonctionnant à une tension allant jusqu'à 1000 V DC, du côté courant continu.
PARAMÈTRES ÉLECTRIQUES
| Paramètre | Valeur |
|---|---|
| Série et type | SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET |
| Tension nominale du système PV | 1000V DC |
| Tension maximale de fonctionnement continu du système photovoltaïque | 1060 V DC |
| Courant de choc | 6,25 kA |
| Courant de décharge nominal | 20 kA |
| Courant de décharge maximal | 40 kA |
| Niveau de protection en tension | ≤4,5 kV |
| Temps de réponse | < 25ns |
| Humidité admissible | 30% ÷ 90% |
| Résistance d'isolement | >100 MΩ |
| Fusible supplémentaire maximal | 160 A |
| Fréquence | 48 ÷ 62 Hz |
| Signalisation à distance de défaut | OUI |
| Conformité aux normes | EN 61643-31:2019-07E conformément à la directive 2014/35/UE |
PARAMÈTRES MÉCANIQUES
| Paramètre | Valeur |
|---|---|
| Section des conducteurs | rigides 2,5 ... 35 mm² ; souples 2,5 ... 25 mm² |
| Matériau du boîtier | PA66, UL94 V0 |
| Indicateur d'état | optique, rouge en cas de défaut |
| Montage fixe sur rail | TS 35 |
| Plage de températures de fonctionnement | -40°C ... +85°C |
| Degré de protection IP | IP20 |
| Barre de connexion à fourche | espacement modulaire 18 mm |
| Dispositif de déconnexion thermique | OUI |
| Section des conducteurs de signalisation à distance | max 1,5 mm² - câble souple, fil rigide |
SPÉCIFICATION
| Paramètre | Valeur |
|---|---|
| Poids de l'emballage | 0,2 kg |
| Pour réseau | DC (Photovoltaïque PV) |
| Classe de parafoudre | B+C (Type 1+2) |
| Nombre de pôles | 3 |
| Courant de décharge nominal (In) | 20kA |
| Niveau de protection en tension | 4,5kV |
| Largeur exprimée en nombre de modules | 3 |
| Tension maximale de fonctionnement admissible | 1000V |
| Courant de décharge maximal | 40 kA |
