Pakket rijdende wagens met 5 rollen voor vrijdragende schuifpoorten met accessoires

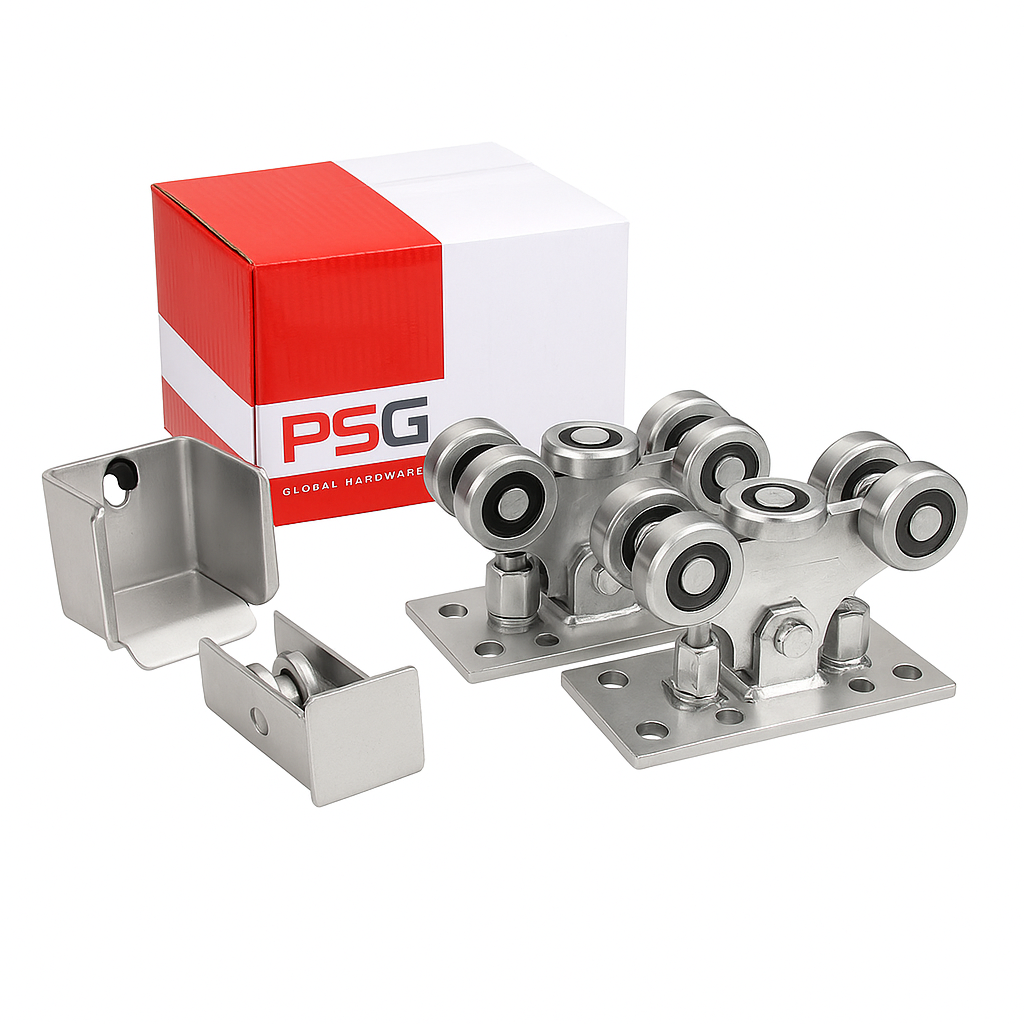

Inhoud van de set

• Rijdende wagen met 5 metalen rollen — 2 st.
• Oprijrol met beschermende afsluiting — 1 st.
• Stalen oprijhouder met rubberen stootbuffer — 1 st.
• Montagebouten inbegrepen

Algemene gegevens van de set

• Gewicht van de set: 12,24 kg
• Verpakkingsvolume: 10 500 cm³
• EAN: 5901289674720

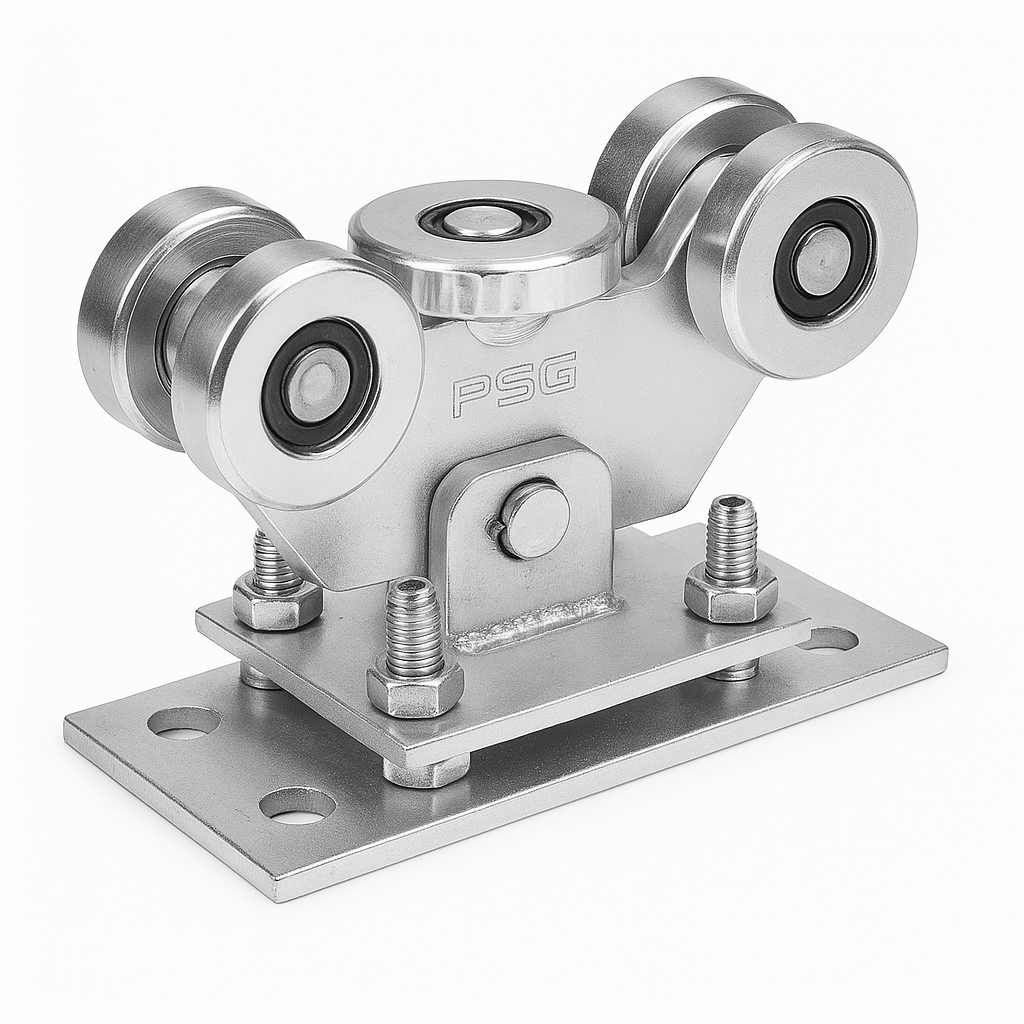

Rijdende wagen — constructie en werking

De rijdende wagen is uitgerust met 5 metalen rollen, waaronder 1 horizontale rol, die een stabiele geleiding van de poort langs de rail garanderen. De scharnierende constructie — de wagen is via een pen verbonden met de basisplaat — zorgt ervoor dat hij automatisch meebeweegt met de schuifpoort en eventuele oneffenheden en afwijkingen van de rail compenseert. De hoogte van de wagen is instelbaar met bouten, wat een nauwkeurige afstelling van de poort tijdens de montage vergemakkelijkt.

• Aantal rollen: 5 (waarvan 1 horizontaal)
• Constructie: scharnierende uitvoering (pen verbonden met basisplaat)
• Hoogteregeling: met bouten
• Compatibele rail: 70×70×4 mm
• Corrosiebescherming: galvanisch verzinkt

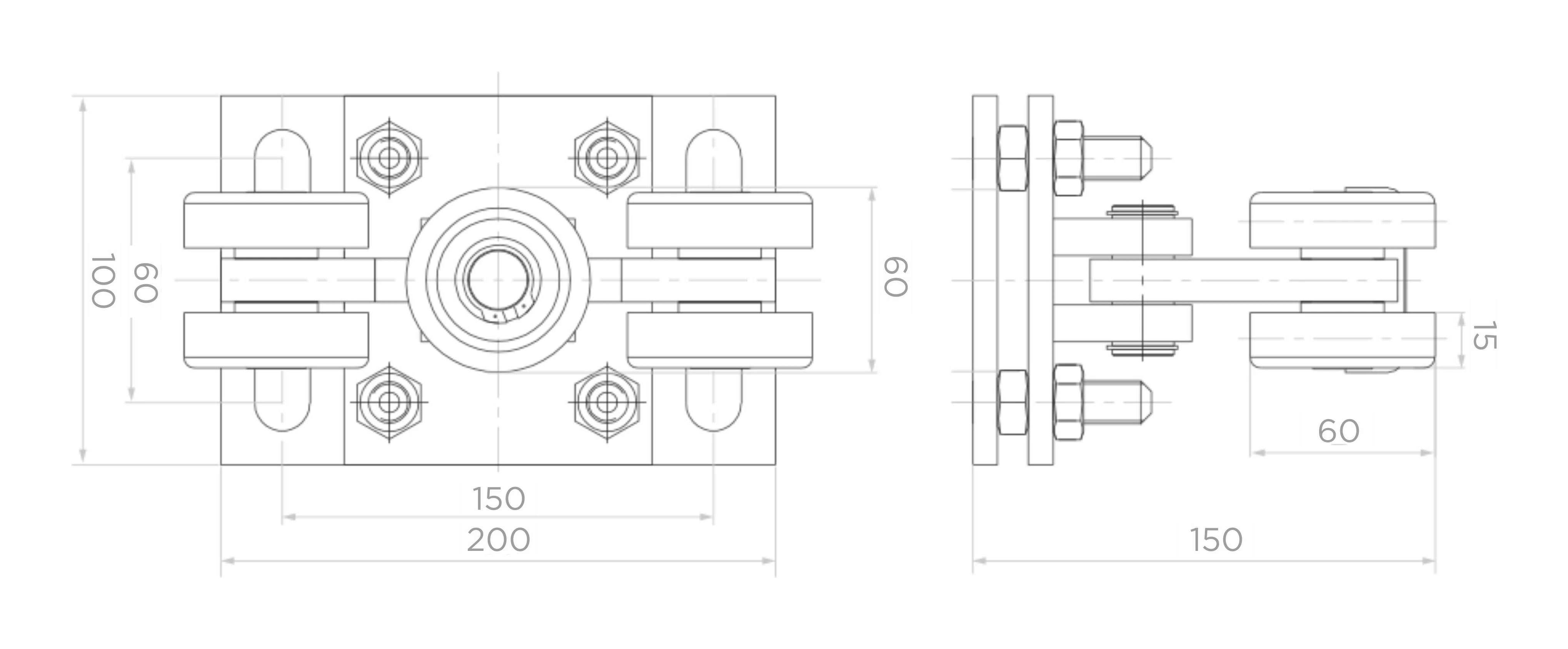

Afmetingen van de rijdende wagen

• Afmeting basisplaat (l. × b.): 200 × 100 mm
• Hartafstand montagegaten: 150 × 60 mm
• Totale hoogte: 150 mm
• Hoogte rollen boven basisplaat: 60 mm
• Dikte montageplaat: 15 mm

Oprijrol met beschermende afsluiting

Stalen oprijrol gemonteerd aan het begin van de rail van de vrijdragende schuifpoort. Uitgerust met een beschermende afsluiting die het binnenste van de rail beschermt tegen het binnendringen van sneeuw, ijs en vuil — wat bijzonder belangrijk is bij installaties die worden gebruikt in zware weersomstandigheden. Montagebouten zijn inbegrepen.

• Materiaal: staal
• Compatibele rail: 70×70×4 mm
• Beschermende afsluiting: ja (bescherming tegen sneeuw en ijs)
• Montagebouten: inbegrepen
• Corrosiebescherming: galvanisch verzinkt

Stalen oprijhouder

Oprijhouder gemonteerd aan de poortpaal, waarop de oprijrol rijdt bij het sluiten van de poort. Dankzij deze oplossing wordt het gewicht van de poort over meer elementen verdeeld, wat de poort in gesloten positie stabiliseert en de levensduur van de rijdende wagens aanzienlijk verlengt. Op de achterwand bevinden zich 2 montagegaten en een rubberen stootbuffer die schokken dempt.

• Materiaal: staal
• Compatibele rails: 70×70×4 mm en 80×80×5 mm
• Montagegaten: 2 st. (achterwand)
• Stootbuffer: rubber
• Corrosiebescherming: galvanisch verzinkt

Bepaling van de onderlinge afstand tussen de wagens

De juiste onderlinge afstand tussen de rijdende wagens (LW) is afhankelijk van de doorgangsbreedte van de poort (L) en het gewicht van de poort (P). De onderstaande tabel toont de aanbevolen waarden voor de onderlinge afstand in meters, die een optimale werking en duurzaamheid van het systeem garanderen:

• Gewicht poort 200 kg: afstand van 1,00 m (L=3,0 m) tot 1,65 m (L=5,0 m)
• Gewicht poort 225 kg: afstand van 1,10 m (L=3,0 m) tot 1,90 m (L=5,0 m)
• Gewicht poort 250 kg: afstand van 1,30 m (L=3,0 m) tot 2,10 m (L=5,0 m)
• Gewicht poort 275 kg: afstand van 1,40 m (L=3,0 m) tot 2,30 m (L=5,0 m)
• Gewicht poort 300 kg: afstand van 1,60 m (L=3,0 m) tot 2,50 m (L=5,0 m)

Doorgangsbreedten van de poort in de tabel: 3,0 m, 3,5 m, 4,0 m, 4,5 m en 5,0 m.

Alle onderdelen van de set zijn galvanisch verzinkt, wat zorgt voor een effectieve corrosiebescherming en een lange levensduur, zowel bij binneninstallaties als bij installaties die worden blootgesteld aan wisselende weersomstandigheden. Het complete pakket stelt het installatiebedrijf in staat om alle benodigde beslag in één bestelling te bestellen — zonder het risico dat een component wordt vergeten.
