Onduleur réseau photovoltaïque Fronius Symo Advanced 10kW triphasé 2MPPT WLAN
product unavailable
toevoegen aan verlanglijst
Beschrijving

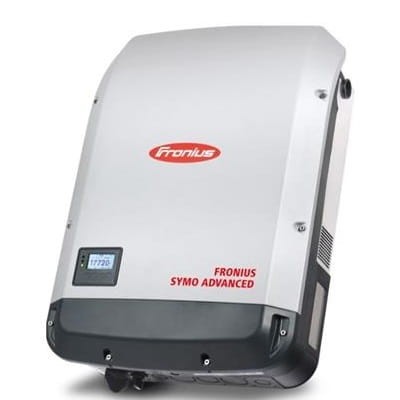

Fronius Onduleur Réseau PV 10kW 3-Phases 2MPPT Symo Advanced WLAN
L'onduleur réseau PV 10kW 3F 2MPPT 10.0-3-M Symo Advanced WLAN Fronius représente une nouvelle avancée dans l'histoire des onduleurs SnapINverter de Fronius. Ses performances, éprouvées dans des millions d'applications pratiques, s'accompagnent d'une technologie de sécurité moderne, ce qui en fait le choix le plus sûr pour les installateurs et leurs clients.
La nouvelle technologie Fronius Arc Guard, c'est bien plus que de la sécurité - c'est la garantie d'une tranquillité d'esprit. Grâce à un algorithme avancé, Fronius détecte et réagit efficacement aux arcs électriques potentiellement dangereux en désactivant l'installation PV avant qu'un incendie ne se déclare. L'amélioration continue de la fonction Fronius Arc Guard permet d'augmenter la sensibilité de détection et d'optimiser la protection du système.
L'onduleur Symo Advanced offre une liberté d'installation grâce à la technologie SuperFlex Design. La possibilité d'orienter les modules photovoltaïques dans différentes directions et les connexions flexibles sont rendues possibles grâce à une large plage de tensions d'entrée et à la prise en charge de courants élevés des modules photovoltaïques.
Le système Dynamic Peak Manager garantit une puissance optimale, même lorsqu'une partie des modules est ombragée. La gestion intelligente de l'ombrage est intégrée en usine, ce qui élimine le besoin de composants supplémentaires et assure un rendement énergétique maximal.
Données d'entrée
| Paramètre | Valeur |
|---|---|
| Nombre de trackers MPP | 2 |
| Courant maximal en entrée (Idc max) | 16,5 A |
| Courant d'entrée utile maximal (Idc max MPPT 1+2) | 43,5 A |
| Courant de court-circuit maximal du générateur photovoltaïque MPP1/MPP2 (Isc pv) | 34 A |
| Plage de tensions d'entrée DC (Udc min – Udc max) | 200–1000 V |
| Tension de démarrage (Udc start) | 200 V |
| Plage de tension MPP utile | 200–800 V |
| Plage de tensions MPP (à puissance nominale) (Umpp min – Umpp max) | 270–800 V |
| Nombre de connexions DC | 3 |
| Puissance maximale du générateur photovoltaïque (Pdc max) | 15 000 Wpeak |
Données de sortie
| Paramètre | Valeur |
|---|---|
| Puissance nominale AC (Pac,r) | 10 000 W |
| Puissance de sortie maximale / puissance apparente | 10 000 VA |
| Courant de sortie AC (Iac nom) | 14,4 A |
| Raccordement réseau (plage de tension) | 3-NPE 400 V / 230 V ou 3~NPE 380 V / 220 V (+20% / -30%) |
| Fréquence (plage de fréquence) | 50 / 60 (45–65) Hz |
| Taux de distorsion harmonique | < 1,75 % |
| Facteur de puissance (cos φac,r) | 0–1 ind. / cap. |
Normes
| Paramètre | Valeur |
|---|---|
| Certifications et normes respectées | IEC 62109-1/-2, IEC 62116, IEC 61727, VDE 0126-1-1/A1, VDE AR-N 4105, G98/1, G99/1, AS/NZS 4777.2, UNE 206007-1, CEI 0-21, CEI 0-16, NRS 097-2-1, TOR Erzeuger Typ A, VDE AR-N 4110, EN 50549-1/-2, IEC 61683, IEC60068, IEC 63027:2023 |
Rendement
| Paramètre | Valeur |
|---|---|
| Rendement maximal | 97,8 % |
| Rendement européen (ηUE) | 97,1 % |
| Rendement MPP | > 99,9 % |
Dispositifs de protection
| Paramètre | Valeur |
|---|---|
| Protection contre les arcs électriques — AFCI (Fronius Arc Guard) | Intégré |
| Mesure de résistance d'isolement DC | Intégré |
| Comportement en cas de surcharge | Déplacement du point de fonctionnement, limiteur de puissance |
| Sectionneur DC | Intégré |
| Protection contre l'inversion de polarité | Intégré |
| Dispositif de surveillance du courant de fuite (RCMU) | Intégré |
Interfaces
| Paramètre | Valeur |
|---|---|
| WLAN / Ethernet LAN | Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
| 6 entrées et 4 entrées/sorties numériques | Connexion au récepteur de télécommande |
| USB (prise type A) | Enregistrement de données, mise à jour de l'onduleur via support USB |
| 2 × RS422 (prise RJ45) | Fronius Solar Net |
| Sortie de signalisation | Gestion de l'énergie (sortie relais sans potentiel) |
| Carte de communication (Datalogger) et serveur web | Intégré |
| Entrée externe | Connexion compteur S0 / surveillance protection contre les surtensions |
| RS485 | Modbus RTU SunSpec ou connexion compteur d'énergie |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Bestanden om te downloaden:
Technische gegevens
| Type | On-grid |
| Vermogen | 6-10 kW |
| Aantal fasen | Driefasig |
| Aantal MPPT’s | 2 MPPT |
| WiFi | Ja |
| DC-schakelaar | Ja |
