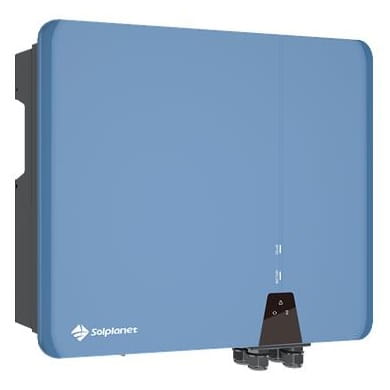

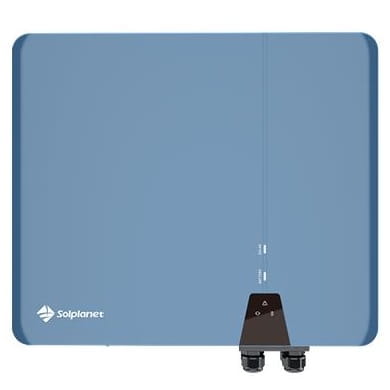

Onduleur hybride Solplanet 5kW triphasé 2MPPT réseau PV
product unavailable
toevoegen aan verlanglijst
Beschrijving
Solplanet Onduleur Réseau PV 5kW 3-Phases 2MPPT Hybride
L'onduleur réseau PV Solplanet 3F 5KW, 2 MPPT hybride ASW05KH-T2 de la série ASW H-T2/T3 est un choix excellent pour les installations résidentielles ainsi que pour les petites entreprises du secteur commercial et industriel.
Grâce au logiciel intelligent intégré, vous avez un contrôle total sur le fonctionnement de la batterie, y compris les modes DOD, le temps d'utilisation et les paramètres de puissance. Nos onduleurs offrent également un temps de commutation ultra-court en mode UPS, inférieur à 10 ms, ce qui garantit une réaction instantanée en cas de panne de courant. L'installation est simple grâce aux connecteurs Phoenix Contact qui ne nécessitent aucun outil.
De plus, nos appareils possèdent la certification IP66, ce qui signifie qu'ils peuvent être installés aussi bien à l'intérieur qu'à l'extérieur des bâtiments, garantissant fiabilité et durabilité.
Entrée (DC)
| Paramètre | Valeur |
|---|---|
| Puissance maximale des panneaux photovoltaïques | 7500 Wp |
| Tension d'entrée maximale | 1100 V |
| Plage de tension MPPT / Tension d'entrée nominale | 150 V à 950 V / 630 V |
| Tension d'entrée minimale / Tension de démarrage | 60 V / 180 V |
| Nombre d'entrées MPPT indépendantes / chaînes de modules photovoltaïques | 2 / 1 |
| Courant d'entrée maximal par MPPT | 20 A |
| Courant de court-circuit maximal par MPPT | 30 A |
Entrée batterie (DC)
| Paramètre | Valeur |
|---|---|
| Plage de tension de la batterie | 120 V à 600 V |
| Puissance maximale de charge / décharge | 5000 W |
| Courant de charge maximal / Courant de décharge | 30 A |
| Type de cellule | LiFePO4 |
Sortie AC (on-grid)
| Paramètre | Valeur |
|---|---|
| Plage de tension AC / Tension nominale AC | 270 V à 480 V / 3/N/PE, 220 / 380 V; 230 / 400 V; 240 / 415 V |
| Fréquence nominale du réseau AC | 50 Hz / 60 Hz |
| Plage de fréquence du réseau AC | 45 ~ 55 Hz / 55 ~ 65 Hz |
| Puissance apparente nominale | 5000 VA |
| Courant de sortie réseau nominal (@ 400V) / Courant de sortie réseau max. | 7,3 / 8 A |
| Taux de distorsion harmonique THDi (à puissance nominale) | < 3% |
Entrée AC
| Paramètre | Valeur |
|---|---|
| Tension nominale du réseau | 3/N/PE, 220 / 380 V; 230 / 400 V; 240 / 415 V |
| Fréquence nominale du réseau | 50 Hz / 60 Hz |
| Puissance d'entrée maximale du réseau | 10000 W |
| Courant d'entrée maximal du réseau | 14,5 A |
Sortie EPS
| Paramètre | Valeur |
|---|---|
| Tension de sortie nominale | 3/N/PE, 220 / 380 V; 230 / 400 V; 240 / 415 V |
| Fréquence de sortie nominale | 50 Hz / 60 Hz |
| Puissance apparente nominale | 5000 VA |
| Puissance apparente de sortie de crête | Dépassement de la puissance nominale de 100% pendant 10 secondes |
| Courant nominal (@ 400V) | 7,3 A |
| Temps de commutation maximal | < 10 ms |
| THDv de sortie (avec charge linéaire) | 2% |
Rendement
| Paramètre | Valeur |
|---|---|
| Rendement MPPT | 99,9% |
| Rendement européen / Rendement maximal | 97,2 % / 98,0 % |
Protections
| Paramètre | Valeur |
|---|---|
| Parafoudre DC (type II) (selon EN/IEC 61643-11) | Fonctions standard |
| Détection de défaut d'isolement | Fonctions standard |
| Protection contre l'inversion de polarité des chaînes PV / batterie | Fonctions standard |
| Protection GFCI | Fonctions standard |
| Dispositif de surveillance du courant différentiel sur tous les pôles | Fonctions standard |
| Protection contre les courts-circuits AC | Fonctions standard |
| Protection anti-îlotage | Fonctions standard |
Caractéristiques
| Paramètre | Valeur |
|---|---|
| Interface utilisateur | LED & App |
| Communication avec BMS | CAN |
| Communication avec compteur | RS485 |
| Interface de communication | Wifi / LAN |
| Sortie numérique (contact sec) / nombre de sorties | Fonctions standard / 2 |
| Entrée numérique (contact sec) / nombre d'entrées | Fonctions standard / 4 |
| Contrôle de puissance intégré / contrôle de puissance d'export | Fonctions standard |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Bestanden om te downloaden:
Technische gegevens
| Type | Hybride |
| Vermogen | 3-5 kW |
| Aantal fasen | Driefasig |
| Aantal MPPT’s | 2 MPPT |
| WiFi | Ja |
| DC-schakelaar | Ja |
