Hager Base porte-fusible PV 2P 32A 10x38mm
product unavailable
toevoegen aan verlanglijst
Beschrijving

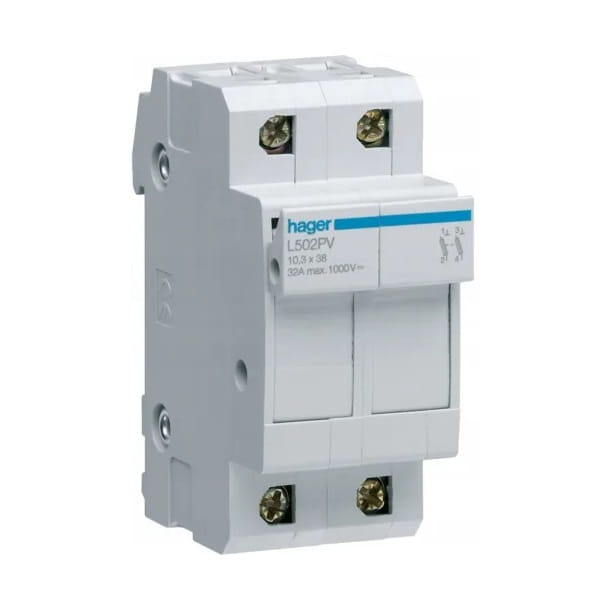

Hager Porte-fusible PV 2P 32A 10x38mm
Le porte-fusible PV 2P 32A 10x38 mm L502PV HAGER est adapté aux fusibles de dimensions 10 x 38 mm et assure une protection efficace pour les installations PV fonctionnant en configuration série.
L'appareil se caractérise par un courant nominal de 32 A et une tension nominale de commutation maximale de 690/1000 V DC, ce qui le rend approprié pour une utilisation dans des applications photovoltaïques avancées. Le porte-fusible Hager L502PV offre également un degré de protection IP20, ce qui signifie qu'il est protégé contre l'accès à ses parties dangereuses, telles que les mains ou les objets solides.
Construction
| Paramètre | Valeur |
|---|---|
| Nombre de pôles | 2 P |
| Configuration des pôles | 2 P |
Éléments de commande et indicateurs
| Paramètre | Valeur |
|---|---|
| Indicateur optique | non |
Caractéristiques électriques
| Paramètre | Valeur |
|---|---|
| Tension nominale de commutation Ue (AC) | 690 / 1000 V |
| Type de tension d'alimentation | DC |
| Fréquence | 50/60 Hz |
Tension
| Paramètre | Valeur |
|---|---|
| Tension nominale d'isolement Ui | 690 V |
| Tension nominale de service Un (DC) | 1000 V |
Courant
| Paramètre | Valeur |
|---|---|
| Courant nominal In | 32 A |
| Courant nominal de la cartouche fusible | [[2 / 4 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 A]] |
Facteur de correction du courant
| Paramètre | Valeur |
|---|---|
| Facteur de correction du courant admissible en assemblage > 10 phases | 0,7 |
| Facteur de correction du courant admissible pour 1-3 phases côte à côte | 1 |
| Facteur de correction du courant admissible pour 4-6 phases côte à côte | 0,9 |
| Facteur de correction du courant admissible pour 7-9 phases côte à côte | 0,85 |
| Facteur de correction du courant admissible au-dessus de 40°C | 0,9 |
| Facteur de correction du courant admissible au-dessus de 50°C | 0,8 |
| Facteur de correction du courant admissible au-dessus de 20°C | 1 |
Données techniques
| Paramètre | Valeur |
|---|---|
| Facteur de correction du courant admissible au-dessus de 30°C | 0,95 |
Fusible
| Paramètre | Valeur |
|---|---|
| Caractéristique du fusible | gPV |
| Taille de la cartouche fusible | 10,3 x 38 |
Fréquence
| Paramètre | Valeur |
|---|---|
| Fréquence (plage selon ETIM) | 50 à 60 Hz |
Puissance
| Paramètre | Valeur |
|---|---|
| Pertes de puissance totales pour le courant nominal | 2,2 W |
Endurance
| Paramètre | Valeur |
|---|---|
| Endurance électrique (nombre de cycles) | 2000 |
| Endurance mécanique (nombre de cycles) | 4000 |
Dimensions
| Paramètre | Valeur |
|---|---|
| Profondeur du produit | 75 mm |
| Hauteur du produit | 77 mm |
| Largeur du produit | 35 mm |
Installation / Montage
| Paramètre | Valeur |
|---|---|
| Couple de serrage | 2 Nm |
Raccordement
| Paramètre | Valeur |
|---|---|
| Section du conducteur souple (câble) dans la borne | 0,75 / 10 mm |
| Section du conducteur rigide (fil) dans la borne | 1 / 16 mm |
Norme
| Paramètre | Valeur |
|---|---|
| Directive européenne DEEE | applicable |
Sécurité
| Paramètre | Valeur |
|---|---|
| Degré de protection | IP20 |
Conditions d'utilisation
| Paramètre | Valeur |
|---|---|
| Température de fonctionnement | -25 à 50 °C |
| Degré de pollution selon IEC 60664 / IEC 60947-2 | 3 |
| Température de stockage/transport | -25 à 80 °C |
Température
| Paramètre | Valeur |
|---|---|
| Température d'étalonnage | 30 °C |
