Grondconstructie voor zonnepaneel Ultra Strong 8 panelen Montagesysteem T1V
product unavailable
toevoegen aan verlanglijst
Beschrijving

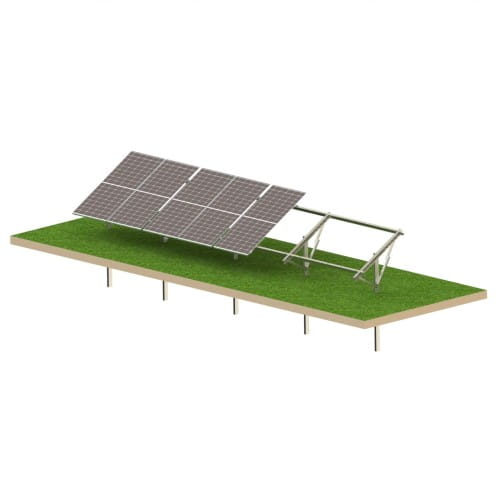

Grondconstructie voor zonnepaneel Ultra Strong 8 panelen Montagesysteem T1V
Bovengrondse bouwopties
De Ultra Strong 8-panelen T1V structuur voor grondmontage zet nieuwe standaarden in de markt voor fotovoltaïsche structuren, omdat het de eerste en enige oplossing is die specifiek is ontworpen voor zelfmontage door individuele gebruikers.
In tegenstelling tot traditionele constructies op de markt, die speciale apparatuur en een vakkundig montageteam vereisen, kan onze constructie zelf worden gemonteerd met de hulp van één extra persoon. Basisgereedschap dat in de meeste thuiswerkplaatsen te vinden is, volstaat voor de montage. Deze revolutionaire benadering van fotovoltaïsche installatie verlaagt de kosten van de hele investering aanzienlijk.
De keuze van het juiste ontwerp is cruciaal voor de veiligheid van de installatie. Voordat je tot aanschaf overgaat, moet je het volgende overwegen:
- Locatie: controle van de wind- en sneeuwzone voor de regio in kwestie
- Weersomstandigheden: bepaling van typische wind- en sneeuwbelasting
Wind kaart
Sneeuw kaart
We bieden drie ontwerpopties:
- Light: voor gebieden met windbelastingen tot 22 m/s (79,2 km/u) en sneeuwbelastingen van 1,2 kN/m² (ca. 122 kg/m²)
- Strong: voor gebieden met windbelastingen tot 26 m/s (93,6 km/u) en sneeuwbelastingen van 1,6 kN/m² (ca. 163 kg/m²)
- Ultra Strong: voor gebieden met windbelastingen tot 28 m/s (100,8 km/u) en sneeuwbelastingen van 1,6 kN/m² (ca. 163 kg/m²)
Hoewel het ontwerp gebruiksvriendelijk is en zelfmontage mogelijk is, raden we aan een gekwalificeerde specialist te raadplegen voor de keuze van de geschikte variant en de technische goedkeuring van de installatie. Dit zorgt ervoor dat de huidige regelgeving en veiligheidsnormen worden nageleefd.
Het systeem is ontworpen met de grootste aandacht voor kwaliteit - gemaakt van hoogwaardig Magnelis-gecoat staal, met 25 jaar garantie op de coating. De meeste onderdelen zijn symmetrisch en de instructies met afbeeldingen leiden je stap voor stap door het montageproces. Dit maakt ons ontwerp tot de meest gebruiksvriendelijke oplossing op de markt.
Als je waarde hecht aan onafhankelijkheid, geld wilt besparen en inspraak wilt hebben in elke fase van de creatie van je fotovoltaïsche installatie, dan is ons ontwerp de ideale keuze. Het is de eerste oplossing op de markt die professionele kwaliteit combineert met de mogelijkheid tot zelfmontage.
Belangrijkste kenmerken en functies:
- Eenvoudige installatie zonder specialistisch gereedschap (u hebt alleen een basisset steeksleutels en schroevendraaiers nodig die u in de meeste huizen vindt, geen duur specialistisch gereedschap of dure machines)
- Complete bevestigingsset (alle benodigde schroeven, moeren en fittingen zijn inbegrepen, je hoeft geen extra onderdelen te kopen)
- Modulair systeem dat uitbreiding mogelijk maakt (in de toekomst kunnen extra structuren worden toegevoegd om de omvang van de installatie te vergroten, zonder dat de bestaande structuur hoeft te worden aangepast)
- Symmetrische constructie van de onderdelen (geen mogelijkheid om kanten te verwisselen tijdens de assemblage, de meeste onderdelen zijn symmetrisch, wat de assemblage aanzienlijk eenvoudiger en sneller maakt)
- Picturale montagehandleiding (duidelijke, stap-voor-stap instructies met tekeningen, begrijpelijk zelfs voor mensen zonder technische ervaring)
- Lichtgewicht onderdelen voor eenvoudige installatie (geen enkel onderdeel weegt zwaarder dan het gewicht dat door één persoon kan worden opgetild, zodat het veilig door twee personen kan worden geïnstalleerd zonder dat er extra mensen of apparatuur nodig zijn)
- Inclusief verstelbare paneelmontagebeugels (voor veilige bevestiging van panelen van verschillende afmetingen met een dikte van 30-40 mm)
- Verticale paneeloriëntatie voor optimaal ruimtegebruik (voor optimaal gebruik van de beschikbare ruimte en hoge installatie-efficiëntie)
Voordelen:
- Zelfmontage: Geen vakbekwaam personeel of apparatuur nodig
- Versatiliteit: Compatibel met de meeste populaire panelen
- Uitbreidbaarheid: Compatibel met de meest gangbare panelen Vergroten: Mogelijkheid om grotere installaties te maken door meer structuren toe te voegen

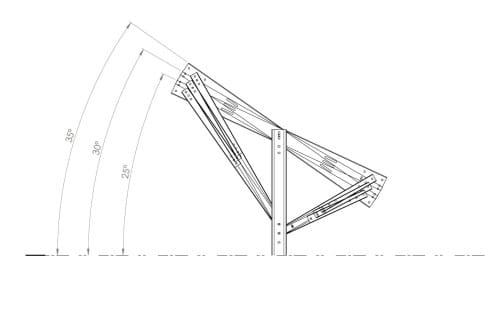

- installatieflexibiliteit: Mogelijkheid om de optimale hellingshoek van de panelen te kiezen (25°, 30° of 35°) tijdens de installatie
- Beschikbaarheid: Producten uit voorraad leverbaar
- Transport: Economisch door compacte afmetingen
- Duurzaamheid: 25 jaar garantie op de coating
installatie en bediening:
- Montage zonder boren
- Alle bevestigingsmiddelen inbegrepen
- Intuïtief verbindingssysteem
- Zelfinstallatie mogelijk
- Eenvoudige systeemuitbreiding
Belangrijke aanbevelingen
- Afstand tussen constructies aanhouden bij verlenging
- Maximale paneelafmetingen in acht nemen
- De juiste sterkteversie kiezen
- De installatie-instructies volgen
Standaarden:
- EN 1090-1, EN 1090-2, EN 1090-4, EN 1991-1-3: Eurocode 1, EN 1991-1-4: Eurocode 1, EN 1991-1-8: Eurocode 3, EN 1999-1-1: Eurocode 9
| Nasze Modele | Light 4 panelen | Light 6 panelen | Strong 4 panelen | Strong 6 panelen | Strong 8 panelen | Ultra Strong 2 panelen | Ultra Strong 4 panelen | Ultra Strong 6 panelen | Ultra Strong 8 panelen | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Specificaties | ||||||||||||
| Maximale lengte van elementen [m]: | 2,37 | |||||||||||
| Gewicht [kg]: | 94,70 | 135,42 | 119,75 | 160,47 | 201,20 | 79,01 | 119,96 | 160,88 | 201,80 | |||
| Maximale paneelbreedte [mm]: | 1140 | |||||||||||
| Maximale paneellengte [mm]: | 2280 | |||||||||||
| Minimale paneelbreedte [mm]: | Geen beperkingen (alle standaardpanelen op de markt) | |||||||||||
| Minimale paneellengte [mm]: | Geen beperkingen (alle standaardpanelen op de markt) | |||||||||||
| Paneeldikte [mm]: | 30-40 | |||||||||||
| Oriëntatie paneel: | Verticale montage | |||||||||||
| Bevestigingssysteem: | Verstelbare klemmen inbegrepen | |||||||||||

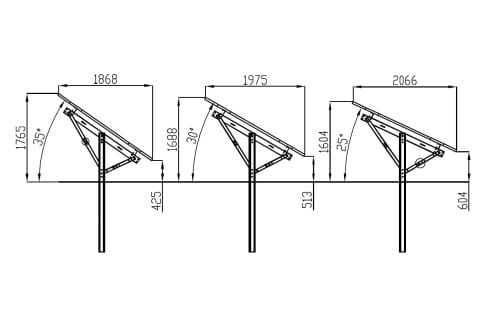

| Instelbare kantelhoek: | 25°, 30°, 35° | |||||||||||
| Bouwklasse: | EXC1 | |||||||||||
| Matariaal Constructie: | Staal S350GD + Magnelis-coating ZM310 en ZM430 | |||||||||||
| Matariale voegelementen: | A2-70 austenitisch staal | |||||||||||
| Windbelasting: | 22 m/s ( 79,2 km/u) | 22m/s ( 79.2 km/h) | 26m/s (93.6 km/h) | 26m/s (93.6 km/h) | 26m/s (93.6 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | 28m/s (100.8 km/h) | |||
| Sneeuwbelasting: | 1,2 kN/m2 (122 kg/m²) | 1,2kN/m2 (122 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | 1,6kN/m2 (163 kg/m²) | |||
| Aantal panelen: | 4 | 6 | 4 | 6 | 8 | 2 | 4 | 6 | 8 | |||
