Disjoncteur Hager B 20A 3P 6kA
product unavailable
toevoegen aan verlanglijst
Beschrijving

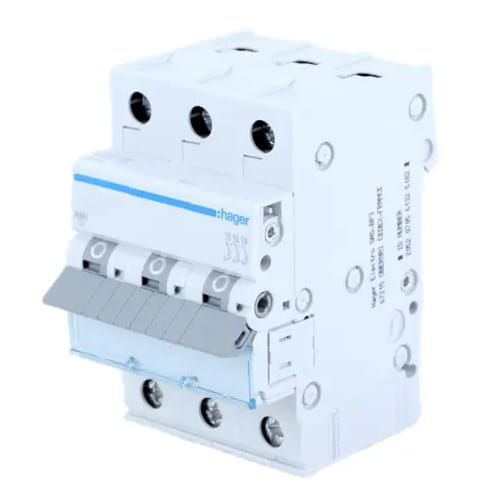

Hager Disjoncteur Magnétothermique B 20A 3P 6kA
Le disjoncteur magnétothermique MCB B 20A 3P 6kA MBN320E HAGER, également connu sous le nom de disjoncteur modulaire, constitue un élément clé du système électrique.
Il protège le circuit en interrompant automatiquement la continuité du flux de courant lorsque son intensité dépasse les limites de sécurité établies. Il offre une protection contre les conséquences des courts-circuits et des surcharges jusqu'à 6kA. Le disjoncteur magnétothermique MBN320E de type B se caractérise par un déclenchement retardé et est destiné à la protection d'appareils moins sensibles aux surcharges thermiques, qui nécessitent de faibles courants de démarrage.
Construction du disjoncteur MBN320E :
- 1 - levier de commande
- 2 - verrou
- 3 - contact fixe et contact mobile
- 4 - bornes de raccordement
- 5 - déclencheur thermique à bilame (surcharge)
- 6 - vis de réglage
- 7 - déclencheur électromagnétique (court-circuit)
- 8 - chambre d'extinction (pour l'extinction de l'arc électrique)
SPÉCIFICATIONS
| Paramètre | Valeur |
|---|---|
| Fabricant | HAGER |
| Type de disjoncteur magnétothermique | B |
| Courant nominal [A] | 20A |
| Pouvoir de coupure [kA] | 6kA |
| Nombre de pôles | 3 P |
| Nombre de pôles protégés | 3 |
| Pouvoir de coupure ultime Icn | 6 kA |
| Tension nominale d'emploi Ue | 230 / 400 V |
| Fréquence nominale | 50 / 60 Hz |
| Type de tension d'alimentation | AC |
| Tension nominale d'isolement | 500 V |
| Tension de tenue aux chocs nominale Uimp | 4000 V |
| Pouvoir de coupure nominal en court-circuit 230 V 50 Hz | 6 kA |
| Pouvoir de coupure de service Ics | 6 kA |
| Perte de puissance maximale par pôle selon la norme | 4,5 W |
| Pertes de puissance totales pour le courant nominal | 8,9 W |
| Pertes de puissance par pôle pour le courant nominal | 3,1 W |
| Endurance électrique (nombre de cycles) | 4000 x |
| Endurance mécanique (nombre de cycles) | 20000 x |
| Couple de serrage | 2,8 Nm |
| Type de raccordement | à vis |
| Capacité de la borne d'entrée / sortie pour conducteur rigide (fil) | 1/25 mm² |
| Capacité de la borne d'entrée / sortie pour conducteur souple (câble) | 1/16 mm² |
| Norme | EN 60898-1 |
| Degré de protection | IP20 |
| Dimensions | 70 x 83 x 52,5 mm |
| Informations supplémentaires | possibilité de connexion par peignes d'alimentation, bornes à cage : - fil jusqu'à 25 mm² |
