Aluminium PV-montageprofiel 40×40 mm zwart geanodiseerd – rail 195 cm voor M10-bouten

Aluminium Montageprofiel 625cm 40x40 voor zeskantschroeven Geanodiseerd PV-01-02-AN

Beschikbaarheid: Op voorraad (grote hoeveelheid)

Levering binnen: 6 Werkdagen

Gewicht: 4.92 kg

Prijs / stk.: 65,80 € 65.80

incl. 21% BTW, excl. verzendkosten

Netto prijs / stk.: (54,38 €)

excl. 21% BTW, excl. verzendkosten

* Hoeveelheid:

Stuk
Pakket: 16 Stuks
Pakket: 174 Stuks
Pakket: 348 Stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: Synerga

Productcode: PV-01-02-AN

aanbevelen aan een vriend

Beschrijving

Aluminium PV-montageprofiel 40×40 mm zwart geanodiseerd – rail 195 cm voor M10-bouten

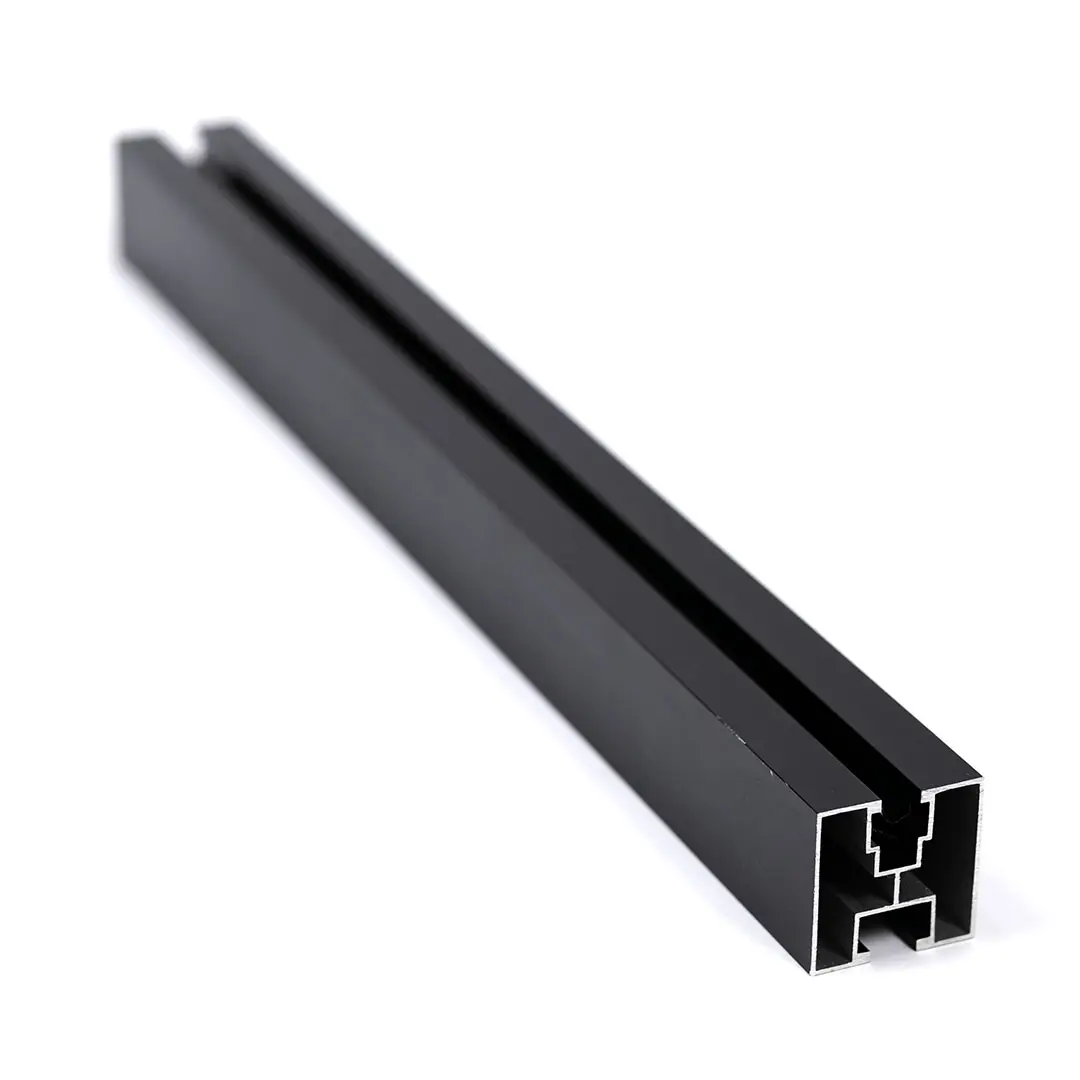

Aluminium montageprofiel 40×40 mm zwart geanodiseerd – perspectiefweergave met doorsnede

Het montageprofiel 40×40 mm van geanodiseerd aluminium 6060 is een essentieel onderdeel van de draagconstructie van fotovoltaische installaties. Dankzij de dubbele kanaalconstructie kunnen PV-modules tegelijkertijd langs boven worden bevestigd (met midden- en eindklemmen) en het profiel langs onder worden verbonden met de onderconstructie — via dakhaken, adapters of grondopstellingen (driehoeksframes). Zwarte anodisatie zorgt voor verhoogde weerstand tegen corrosie en UV-straling, en een esthetisch uiterlijk dat aansluit bij donkere full-black modules. Het profiel met een lengte van 195 cm is geschikt voor zowel kleine dakinstallaties als uitgebreide meerrijige systemen — de lengte kan worden vergroot met apart verkrijgbare profielverbinders. Het onderste kanaal wordt gemonteerd met zeskantbouten M10 DIN 933 met M10-flensmoeren, terwijl het bovenste kanaal vierkante moeren M8 opneemt, wat een stevige bevestiging van de klemmen garandeert zonder te verdraaien in de groef.

Belangrijkste voordelen voor de installateur

Dubbelkanaals doorsnede 40×40 mm — bovenste rail voor moduleklemmen, onderste voor bevestiging op de onderconstructie

Aluminium 6060, zwart geanodiseerd — hoge corrosieweerstand en bescherming tegen weersinvloeden

Compatibel met midden- en eindklemmen evenals standaard dakhaken en adapters

De profiellengte kan worden uitgebreid met profielverbinders (apart verkrijgbaar)

Goede mechanische sterkte en slagvastheid van de 6060-legering

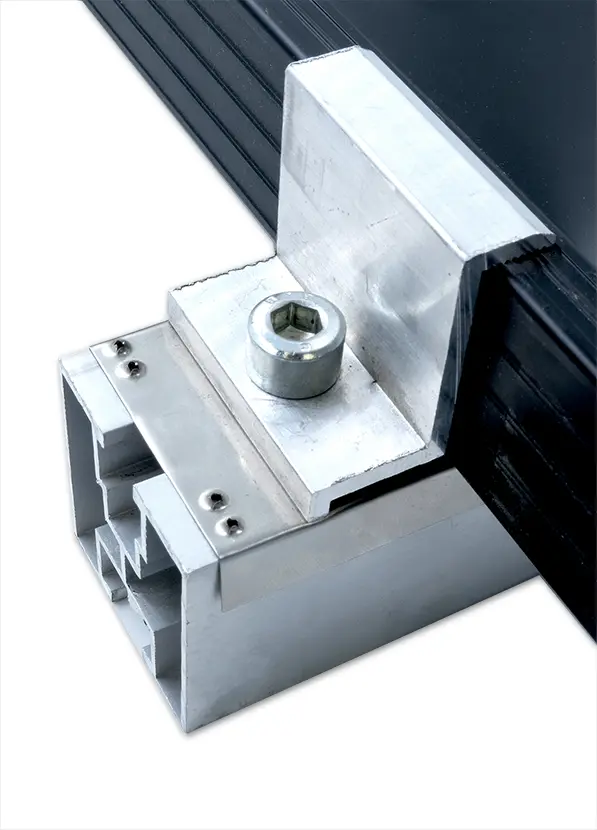

Detail van de verbinding tussen montageprofiel en klem – zicht op bovenste kanaal met moer

Het bovenste railkanaal met een groefbreedte van 10,8 mm (±0,3 mm) maakt het mogelijk een vierkante M8-moer in te schuiven en een drukklem voor het fotovoltaische paneel te bevestigen. Het onderste kanaal met een breedte van 9 mm (±0,75 mm) is bedoeld voor zeskantbouten M10 DIN 933, waarmee het profiel wordt verbonden met dakhaken of andere onderdelen van de onderconstructie. De wanddikte van 1,2 mm over de gehele omtrek van de doorsnede zorgt voor een optimale verhouding tussen sterkte en gewicht — het profiel weegt slechts 0,82 kg/m, wat het transport en de hantering op het dak vergemakkelijkt.

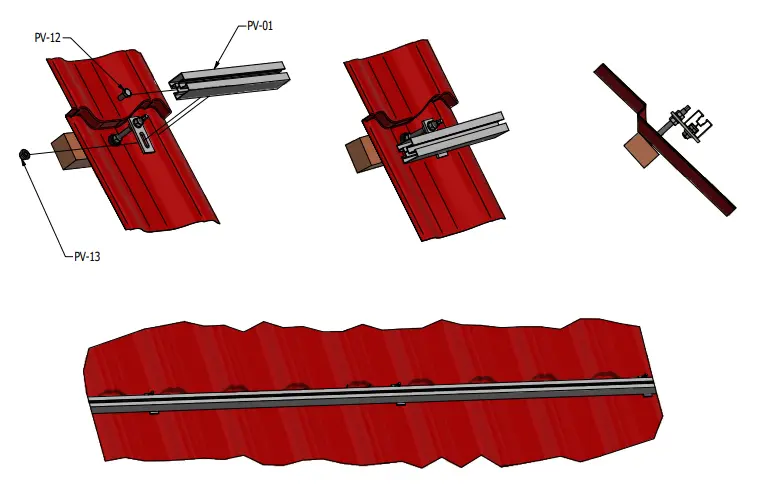

Visualisatie van de montage van het profiel op een hellend dak met dakpannen – haken, adapters en profiel met PV-modules

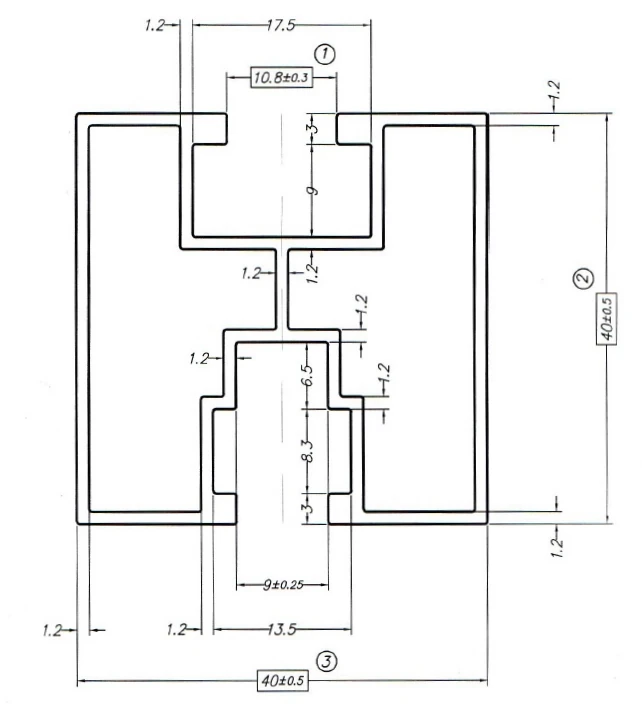

Technische tekening van de doorsnede van het profiel 40×40 mm met afmetingen van de kanalen en wanddikte

Video met presentatie van het PV-montageprofiel 40×40

Video met presentatie van de montage van een fotovoltaische constructie met profiel 40×40

Video met presentatie van het PV-montagesysteem met aluminium profiel

Afmetingen

Doorsnede (breedte × hoogte)	40 × 40 mm
Lengte	195 cm
Wanddikte	1,2 mm
Gewicht per meter	0,82 kg

Materiaal en afwerking

Materiaal / legering	aluminium 6060
Oppervlakteafwerking	zwart geanodiseerd
Kleur	zwart

Montage en compatibiliteit

Montagekanaal / type groef	boven: 10,8 mm (±0,3) — vierkante moer M8; onder: 9 mm (±0,75) — bout M10 DIN 933
Compatibele bouten	zeskantbout M10 DIN 933 + M10-flensmoer (onderste kanaal); vierkante moer M8 (bovenste kanaal)
Type dak / ondergrond	hellende daken (dakhaken, adapters), grondconstructies (driehoeksframes)
Verbindingswijze	midden- en eindklemmen (bovenste kanaal); profielverbinders voor verlenging (apart verkrijgbaar)

Overige parameters

Productgewicht	4,92 kg
Ruwe versie	ja
