Traverse trapézoïdale en aluminium H-70 avec EPDM 400 mm – montage PV sur tôle trapézoïdale

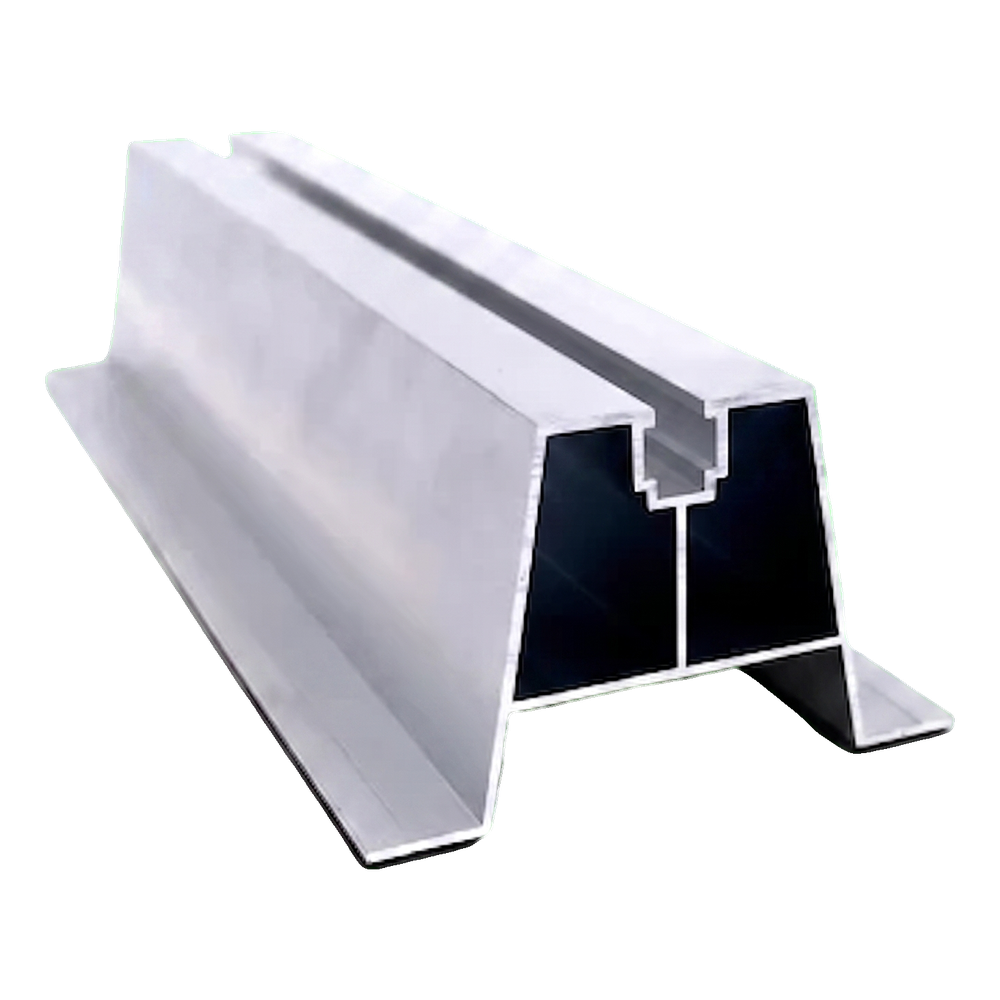

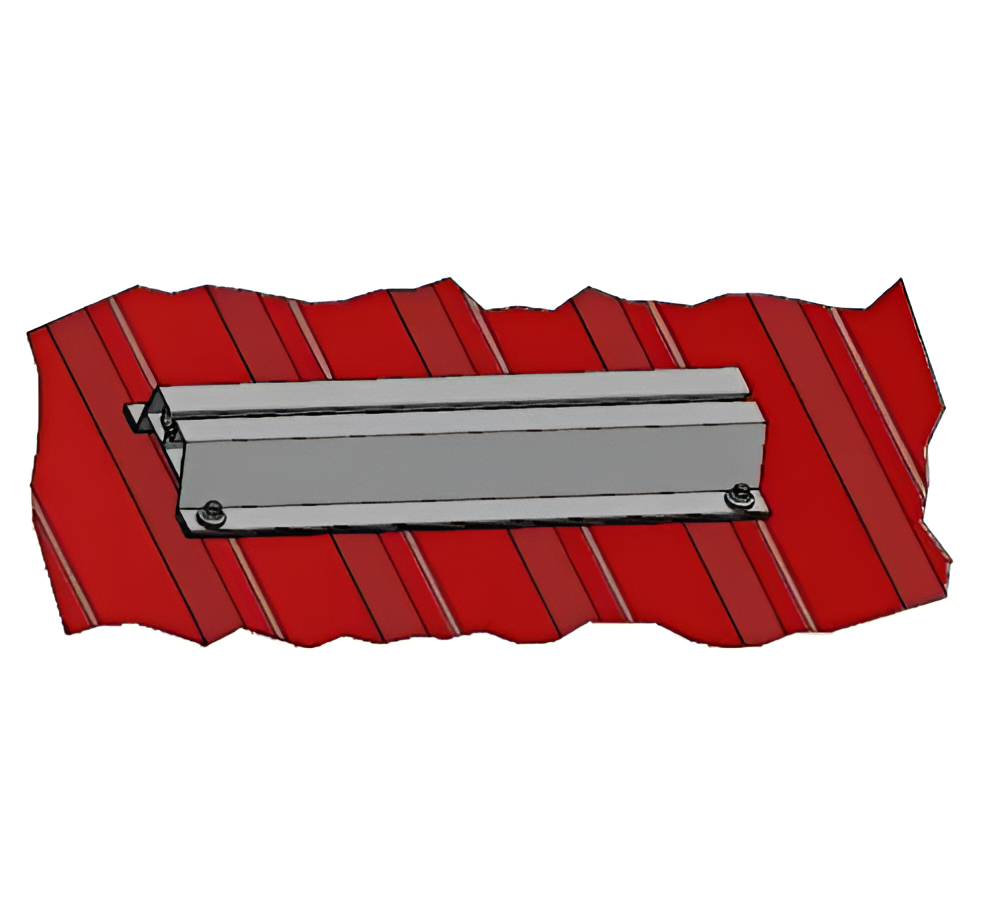

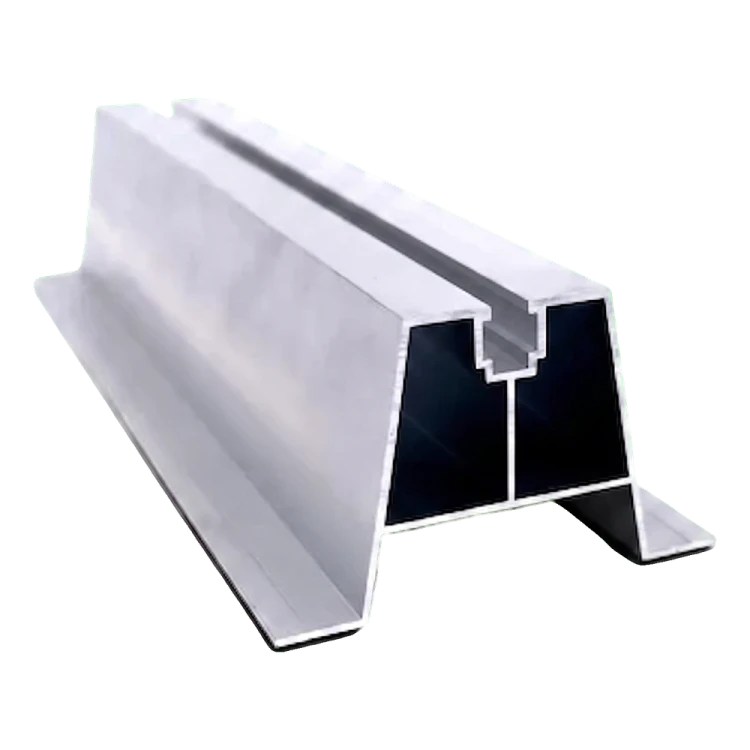

La traverse trapézoïdale H-70 avec joint EPDM est un profilé pont en aluminium conçu pour le montage direct de panneaux photovoltaïques sur des toits couverts de tôle trapézoïdale. La hauteur du profilé assure une distance adéquate entre le module et la surface du toit, permettant une libre circulation de l'air sous le panneau. La ventilation naturelle favorise le refroidissement des modules, ce qui se traduit directement par le maintien de leur performance lors des journées chaudes. Le profilé est fabriqué en alliage d'aluminium 6060, qui se caractérise par une haute résistance à la corrosion et une bonne résistance mécanique. La partie inférieure de la traverse est équipée d'un joint EPDM, qui protège la couverture du toit contre les dommages et assure une adhérence étanche à la tôle trapézoïdale. Le rail supérieur avec rainure de montage permet une fixation rapide des pinces intermédiaires et d'extrémité à l'aide de vis à tête hexagonale creuse et d'écrous carrés — sans nécessiter d'outils spécialisés.
Avantages du profilé pont H-70
- Le profilé surélevé assure un espace de ventilation entre le panneau et le toit, favorisant le refroidissement naturel des modules

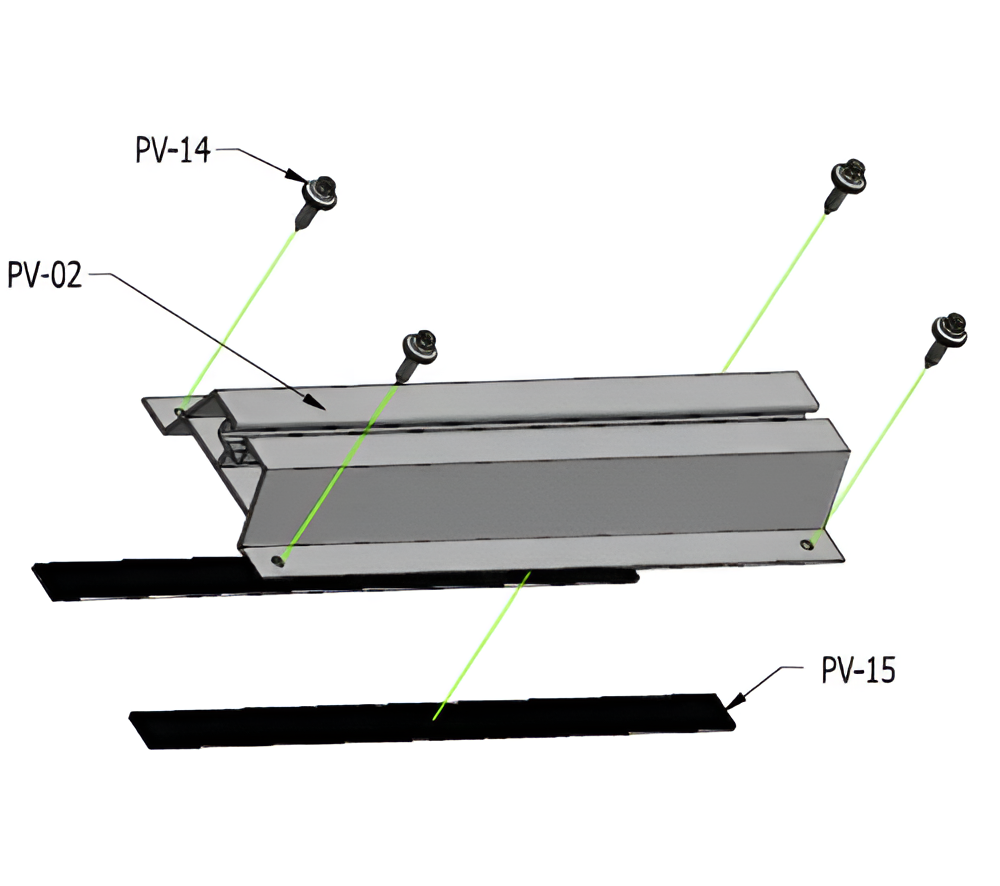

- Le joint EPDM sur les pieds du profilé protège la tôle trapézoïdale contre les rayures et élimine le contact galvanique entre l'aluminium et l'acier de la couverture du toit
- L'aluminium 6060 se prête à l'anodisation, ce qui permet d'obtenir une protection anticorrosion supplémentaire et une finition esthétique

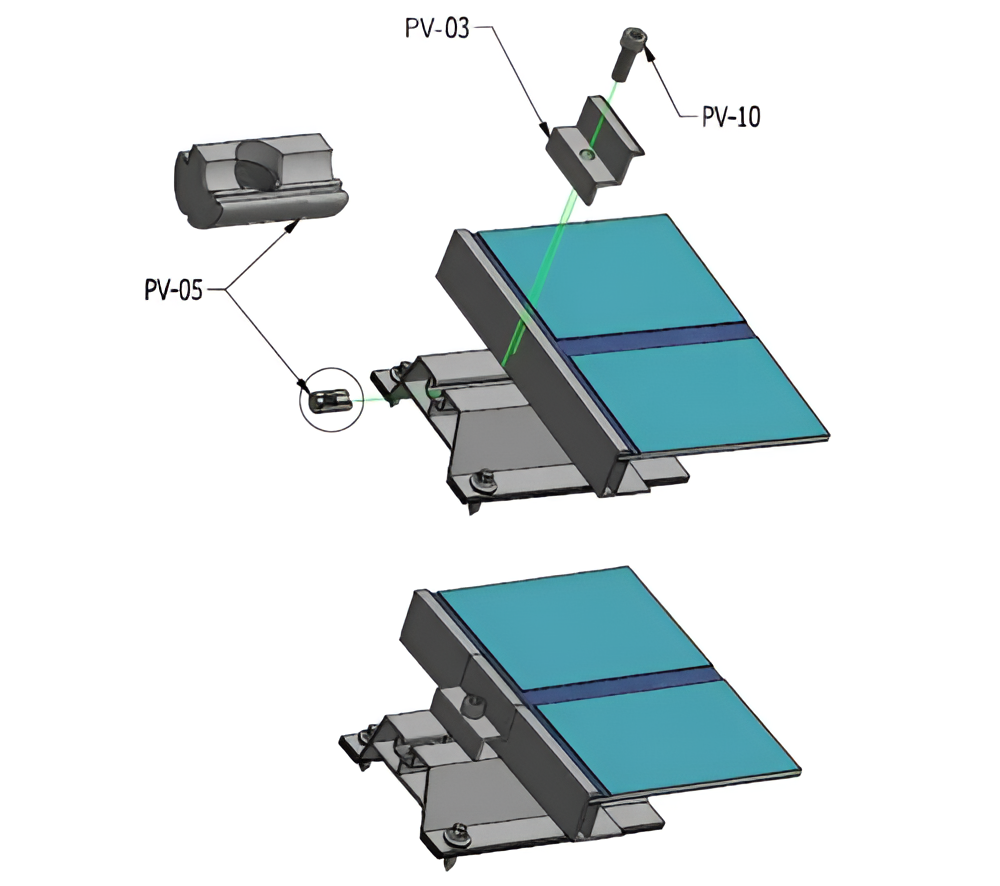

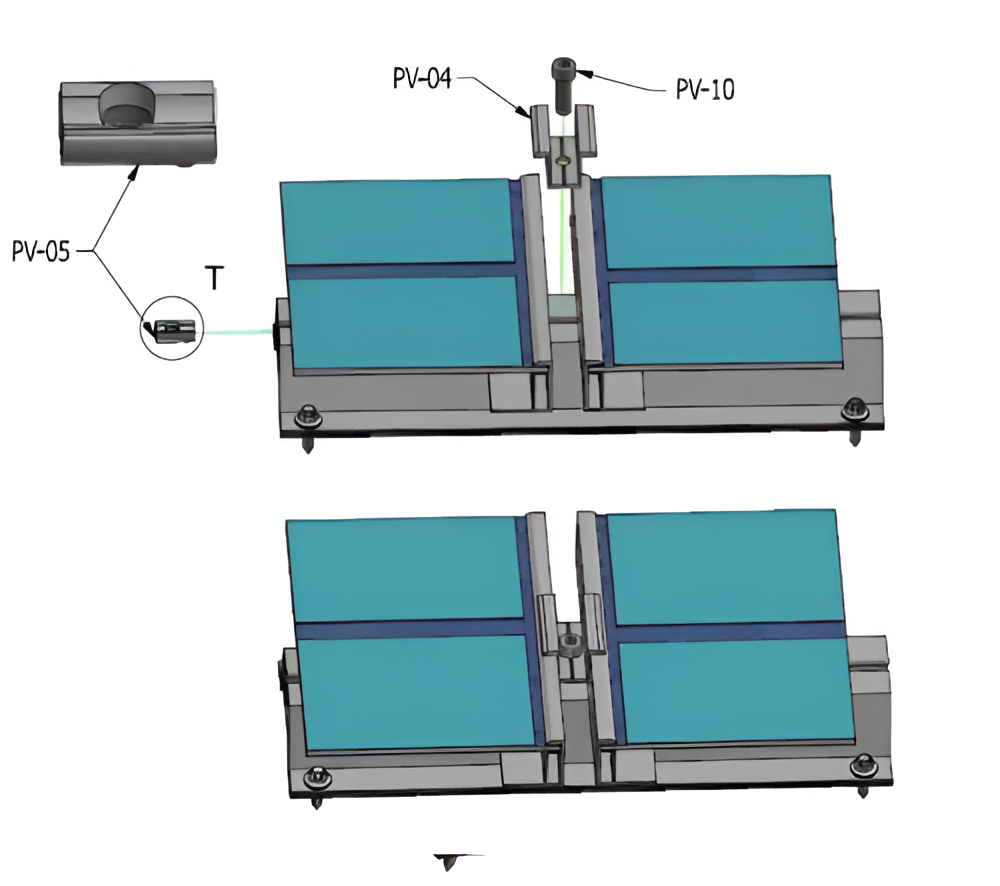

- La rainure de montage universelle du rail supérieur est compatible avec les pinces intermédiaires et d'extrémité des systèmes PV standards
- Les trous de montage sont réalisés sur place lors de l'installation, ce qui permet d'adapter précisément l'espacement au profil spécifique de la tôle

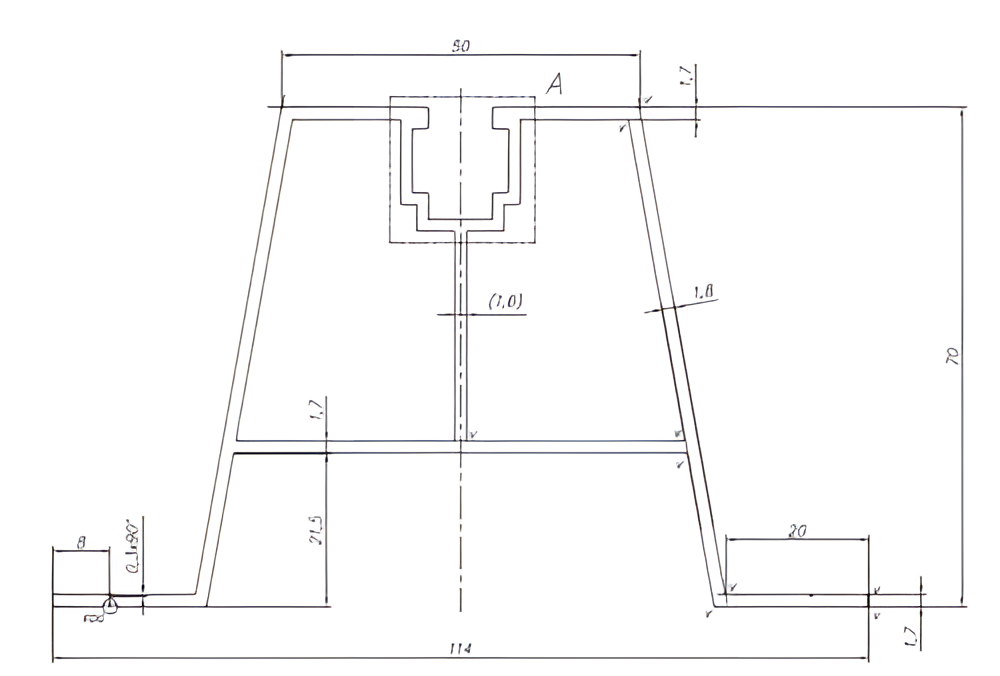

Le dessin technique présente la section transversale complète du profilé avec les dimensions des éléments structurels clés indiquées. On y voit la forme trapézoïdale caractéristique des pieds, la rainure de montage centrale dans le rail supérieur ainsi que la gorge permettant d'insérer les écrous carrés. Vous trouverez les dimensions détaillées du profilé dans la fiche Dimensions ci-dessous.
