Tige d'ancrage coudée en L (connecteur fileté coudé) M12 × 500 mm, noire
Leave feedback on the product
Ancrage pour sablière type L (boulon coudé en crochet), filetage M12, longueur 500 mm, noir, sans revêtement anticorrosion. Poids d'une pièce : 0,428 kg. Coude à 90°. Destiné à l'ancrage des sablières dans un chaînage en béton armé ou un mur en maçonnerie.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-286
Caractéristiques du produit
[PIM] Łączniki #79
- Type de connecteur Tige d'ancrage coudée en L (sablière)
- Matériau Acier
- Type de filetage M12
- Longueur [mm] 500
- Revêtement Acier noir (sans revêtement)
Description
Boulon d'ancrage coudé type L (ancrage pour sablière) M12 × 500 mm, noir
Ancrage pour sablière type L (boulon coudé en crochet) avec filetage M12 et d'une longueur de 500 mm, en version noire, sans revêtement anticorrosion. Il sert à l'ancrage durable des sablières en bois dans un chaînage en béton armé ou un mur en maçonnerie — un élément indispensable à la construction d'une charpente, ainsi qu'au montage de structures porteuses pour installations photovoltaïques sur toitures en pente.
Applications
- Ancrage de sablières en bois dans des chaînages en béton armé
- Fixation de lisses basses et de semelles en bois aux murs
- Ancrage des éléments de la structure de toiture avant la pose de la couverture
- Fixation d'éléments de structures porteuses pour installations PV sur toitures en pente
L'extrémité coudée de l'ancrage (crochet de type L) est noyée dans le béton du chaînage, assurant un blocage mécanique contre l'arrachement. La partie filetée, avec écrou et rondelle, dépasse au-dessus de la sablière, ce qui permet de la serrer et de l'ajuster avec précision.
Construction de l'ancrage
L'ancrage se compose d'une tige en acier droite, terminée d'un côté par un coude à 90° (crochet en L scellé dans le chaînage) et de l'autre par une section à filetage métrique M12. Le dessin technique du fabricant indique les principales cotes de construction : longueur totale L, longueur de la partie filetée L1, diamètre de la tige ØD, hauteur du coude A, rayon de courbure R et dimension du filetage M. L'extrémité filetée est pourvue d'un chanfrein facilitant le vissage de l'écrou.
Contenu du kit

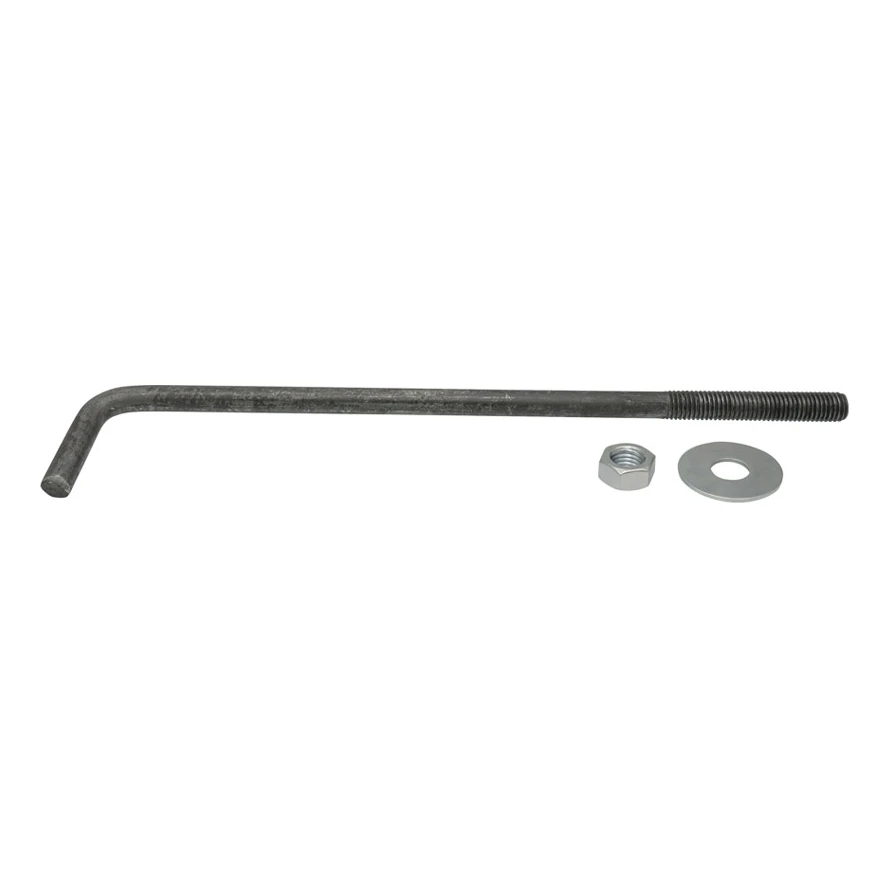

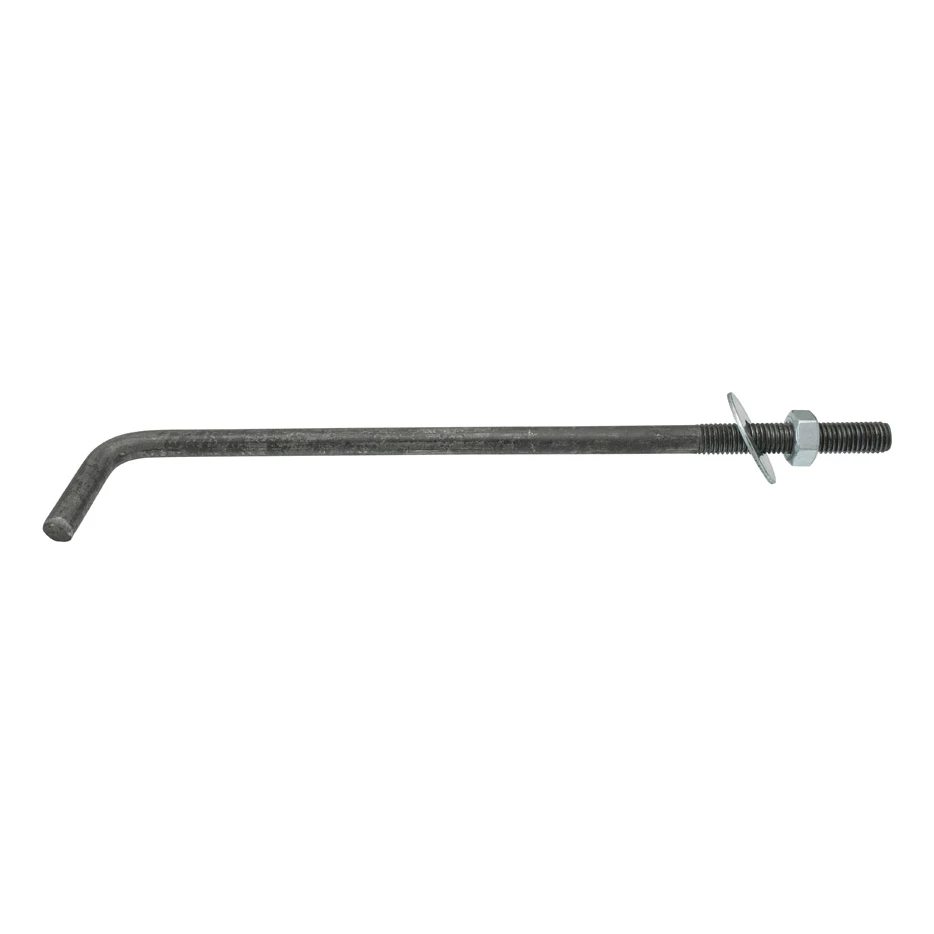

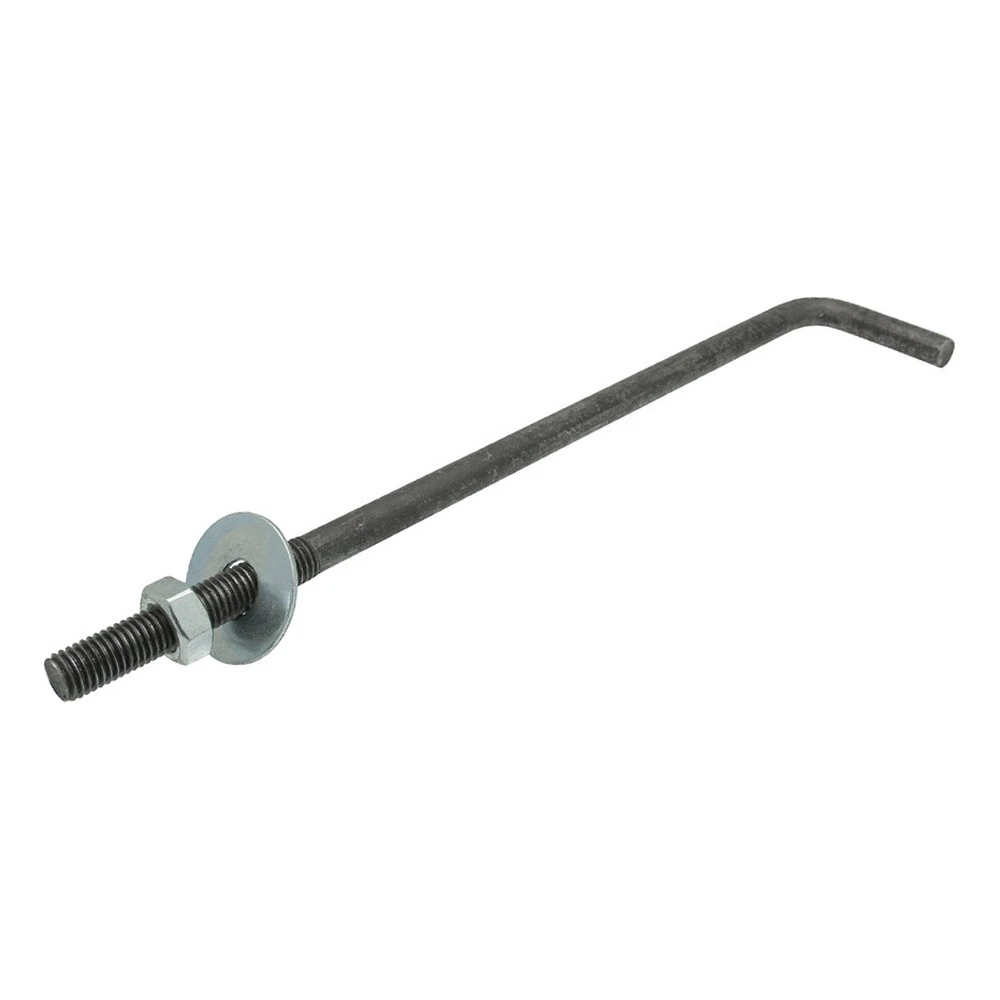

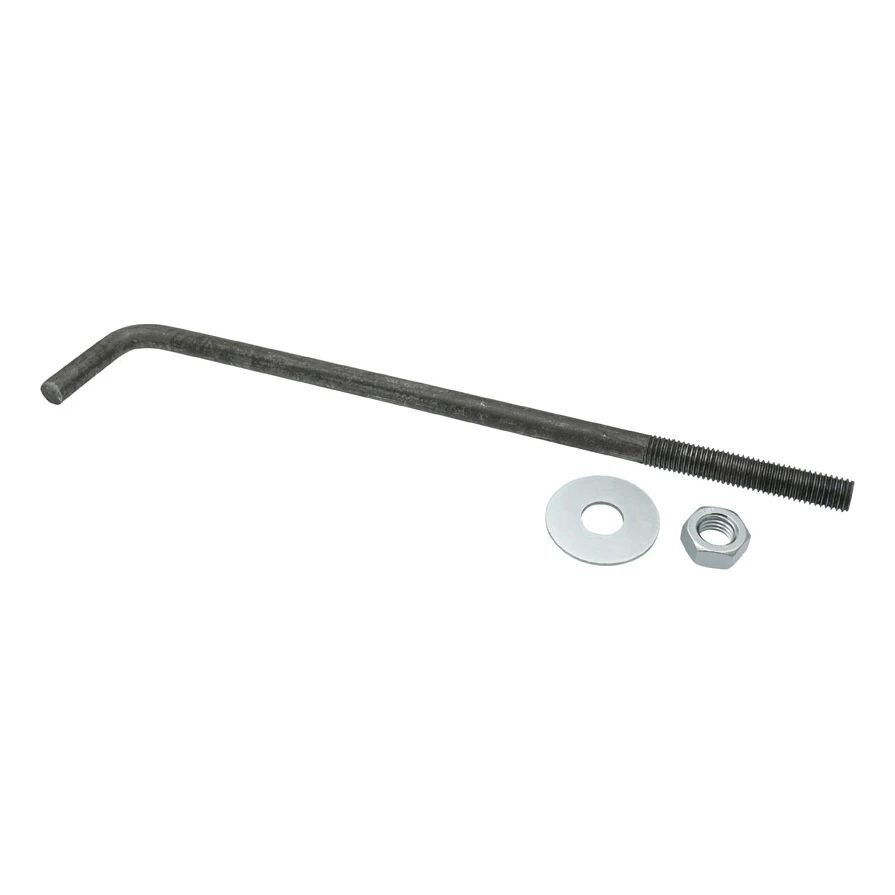

Chaque ancrage est livré en kit avec un écrou hexagonal M12 et une rondelle large, comme le montrent les photos du produit. Il n'est donc pas nécessaire de commander la visserie séparément — le produit est prêt à être monté immédiatement sur le chantier.
Gamme de dimensions

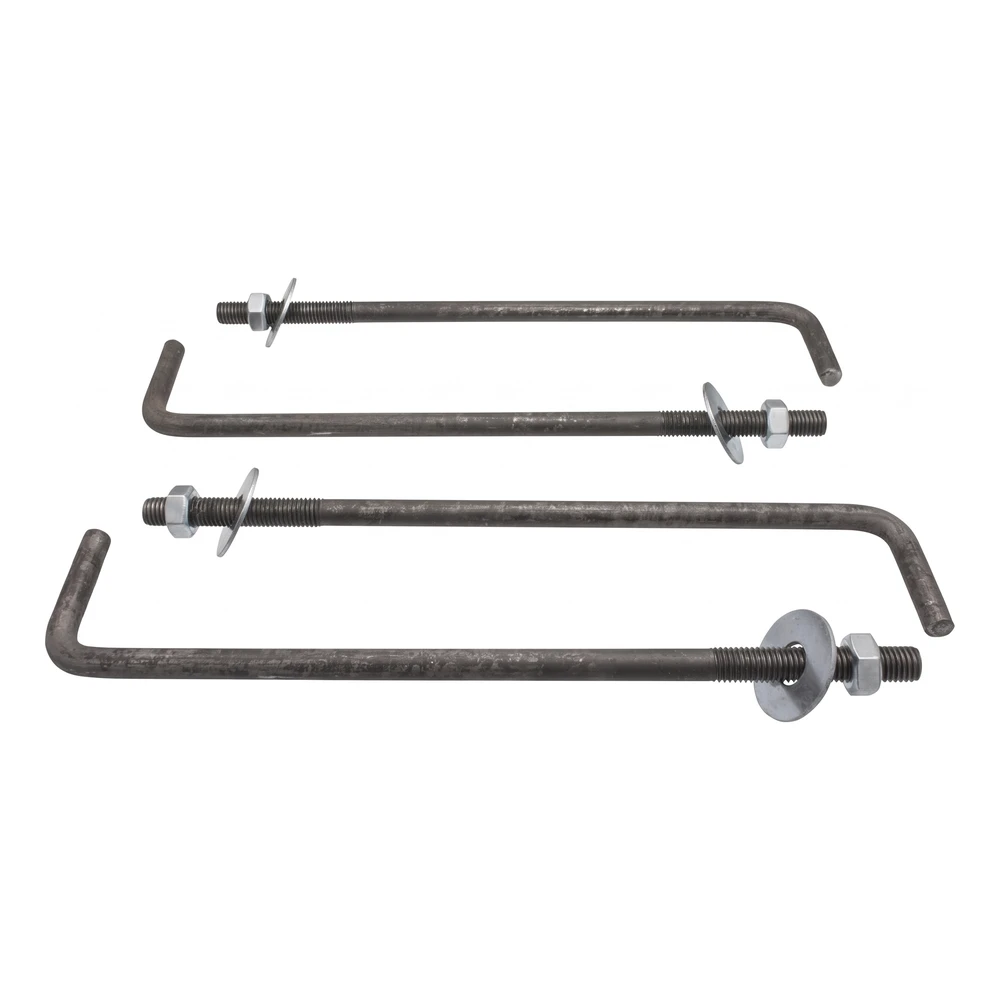

Les ancrages pour sablière type L sont disponibles en différentes longueurs et diamètres de filetage, ce qui permet de choisir la variante adaptée à l'épaisseur du chaînage et à la section de la sablière. La variante présentée est le M12 x 500 mm en version noire (sans revêtement).
