Tige d'ancrage coudée en L (boulon d'ancrage coudé) M16×450 mm – galvanisée
Leave feedback on the product

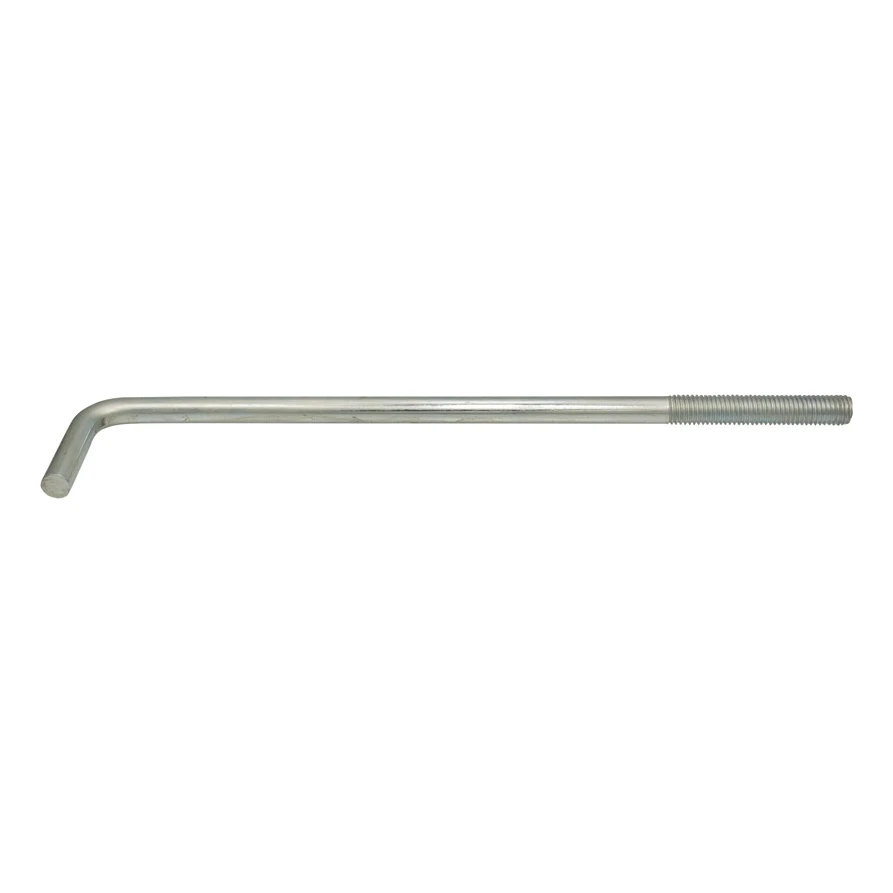

Tige d'ancrage coudée en L (en crochet) M16 x 450 mm, galvanisée. Tige en acier avec coude en L, filetage métrique M16, longueur totale 450 mm, poids 0,72 kg. Pour l'ancrage de sablières en bois dans des chaînages en béton armé.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-389
Caractéristiques du produit
[PIM] Łączniki #79
- Type de connecteur Tige d'ancrage coudée en L (sablière)
- Matériau Acier
- Type de filetage M16
- Longueur [mm] 450
- Revêtement Zinguée
Description
Tige d'ancrage coudée en L (boulon d'ancrage coudé) M16×450 mm – galvanisée
Tige d'ancrage coudée en L (boulon en crochet) avec filetage M16 et longueur de 450 mm — élément essentiel pour l'ancrage de la sablière dans le chaînage en béton armé. La tige en acier, terminée par un coude en forme de L, est noyée dans le béton du chaînage ; après la prise du béton, l'écrou et la rondelle plaquent la sablière contre le plancher, assurant une liaison durable et fiable entre la charpente et le mur.
Applications
- Ancrage de sablières en bois dans des chaînages en béton armé
- Fixation de la charpente de toiture aux murs
- Pose de lisses basses en bois sur des fondations et des murs de rehausse
- Travaux de charpenterie et de béton armé dans la construction de maisons individuelles et d'immeubles collectifs

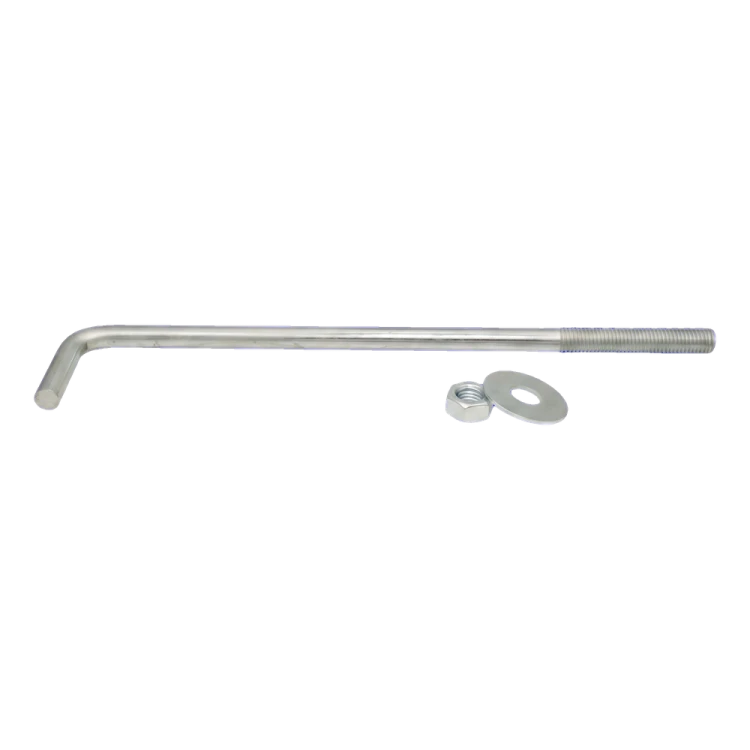

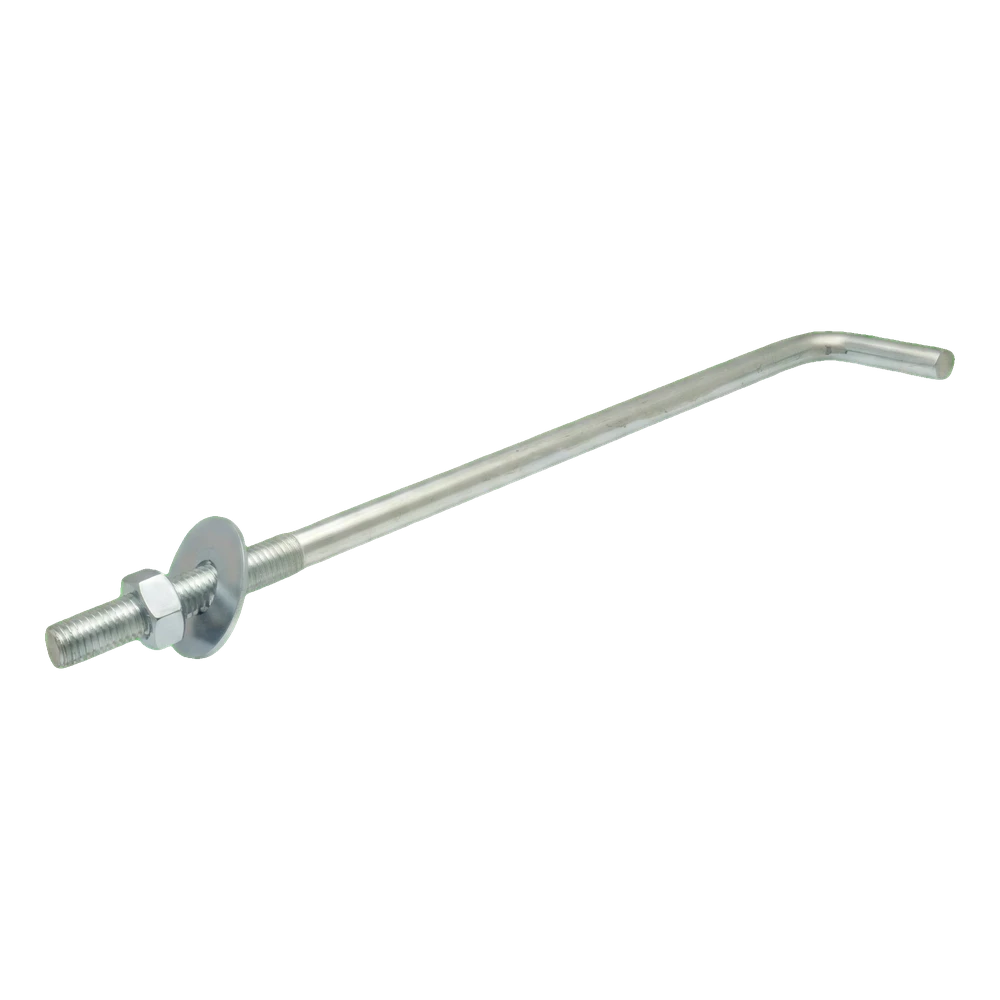

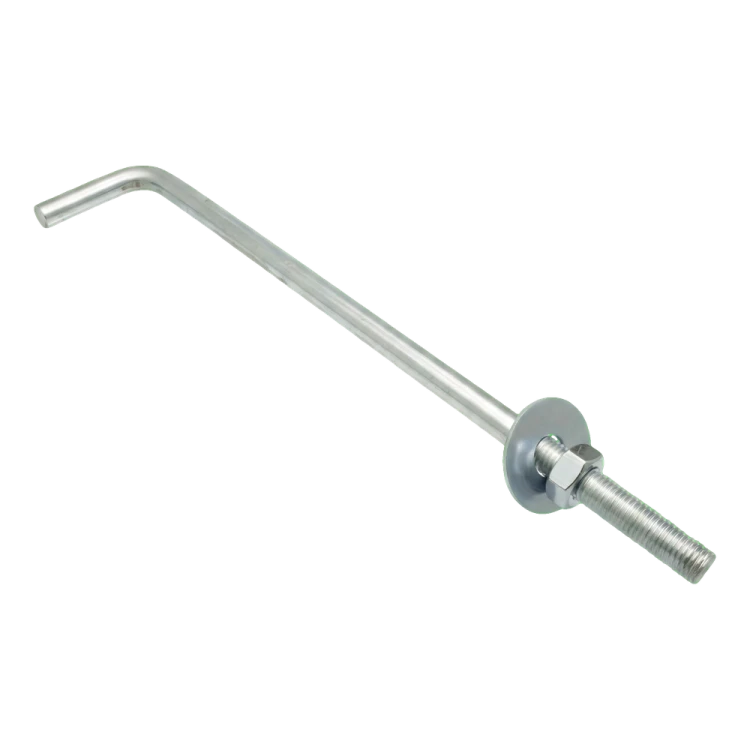

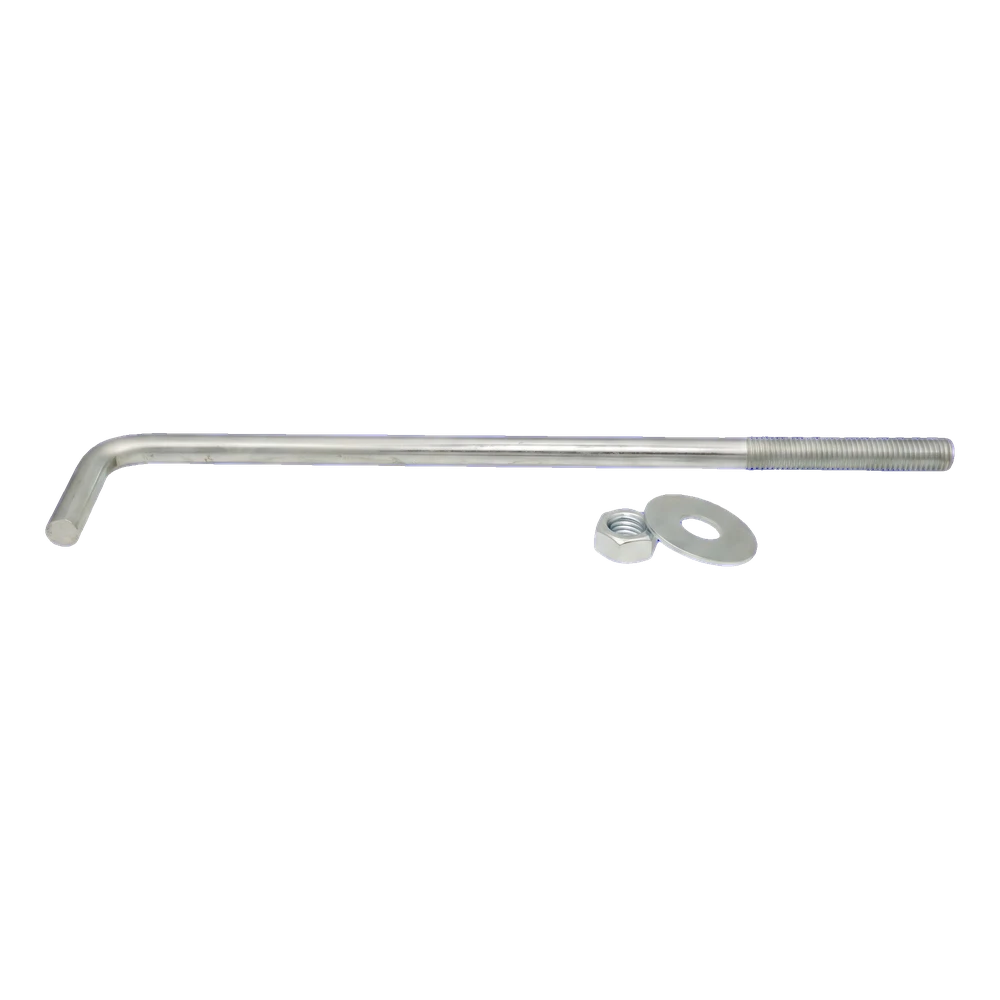

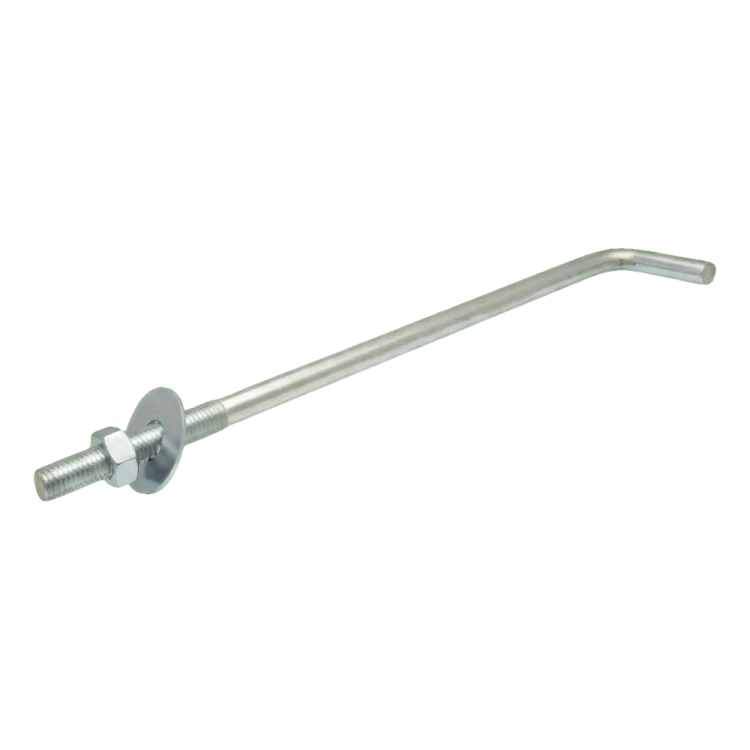

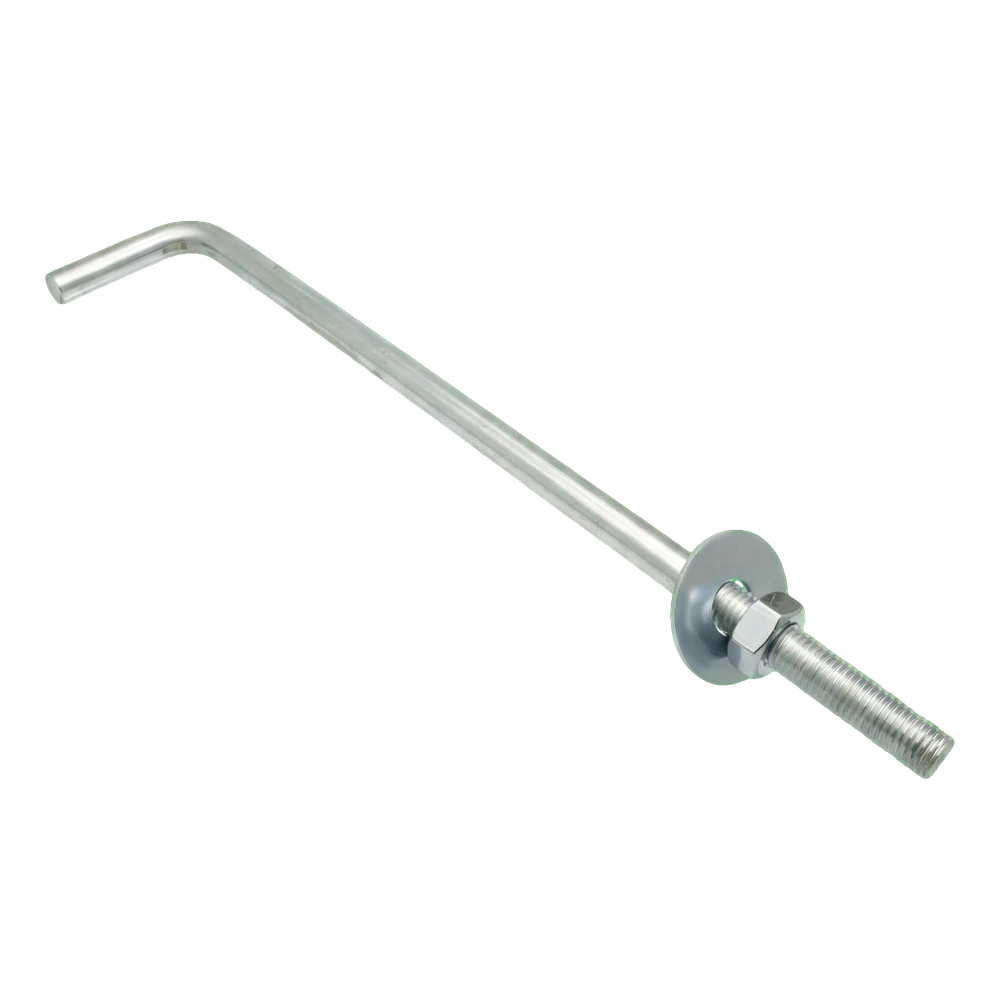

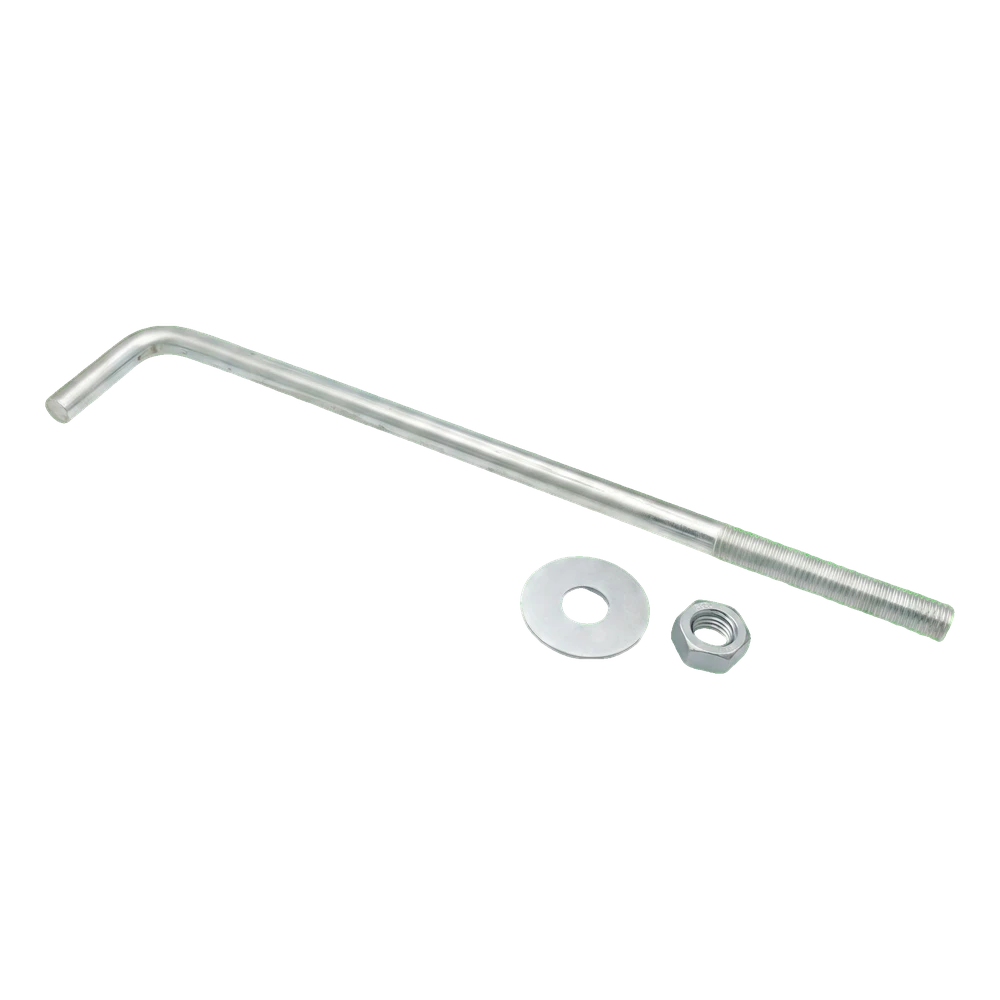

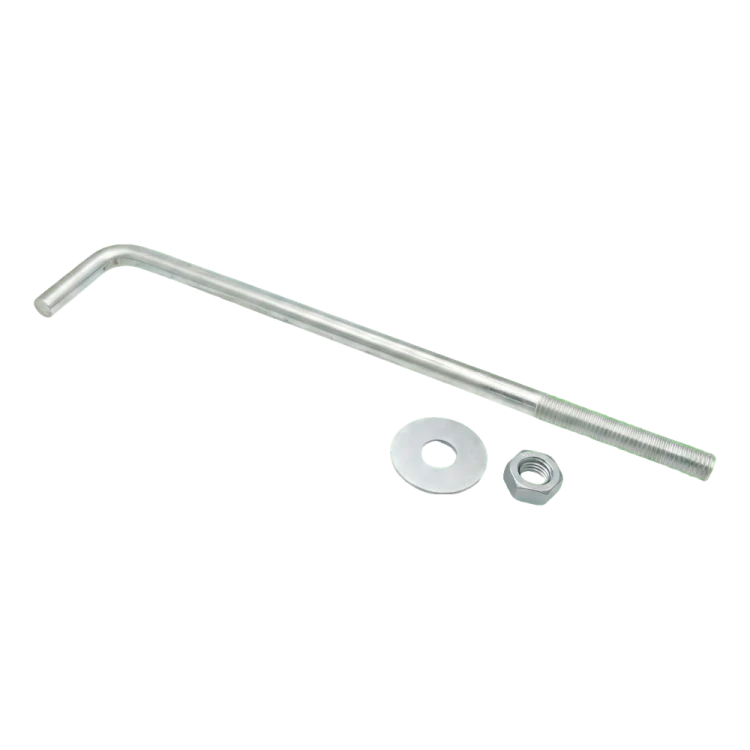

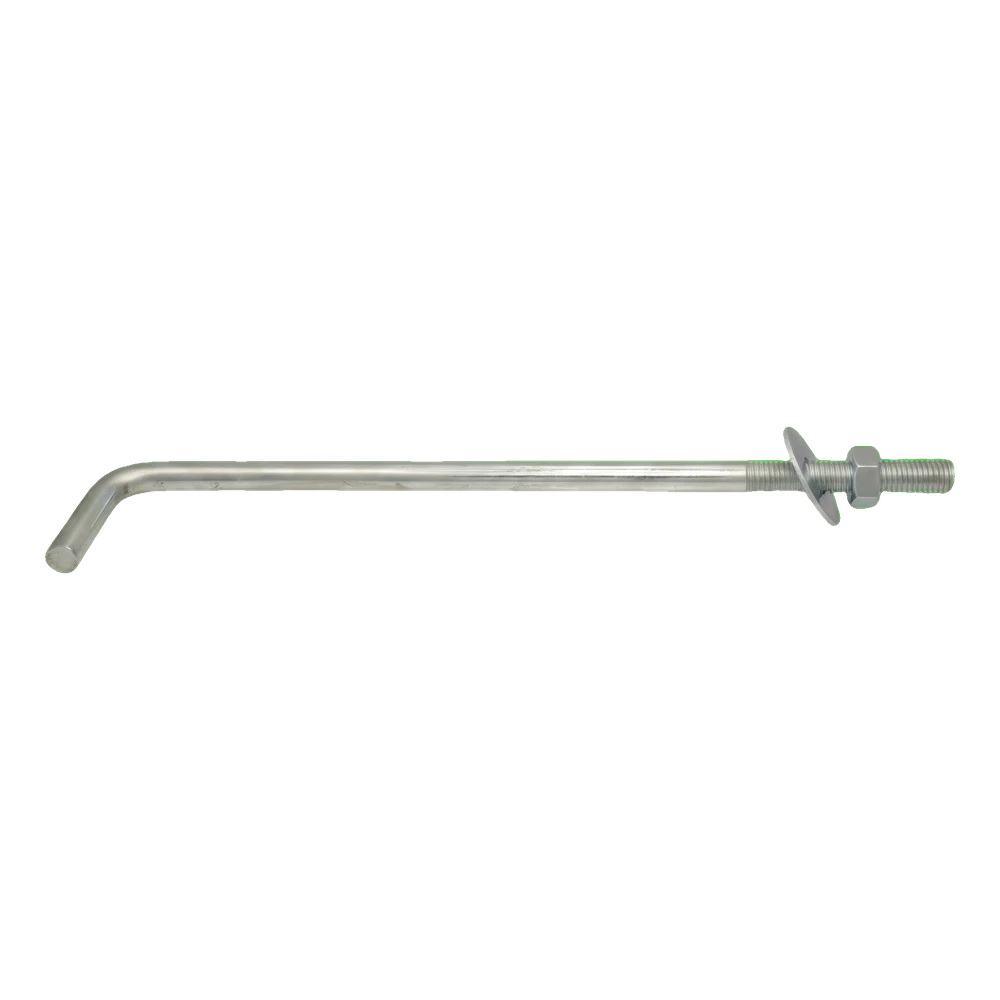

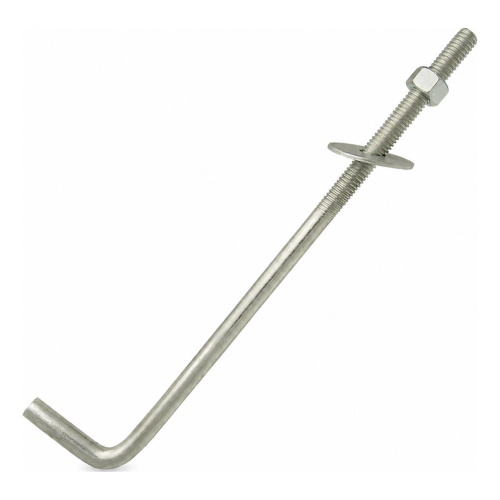

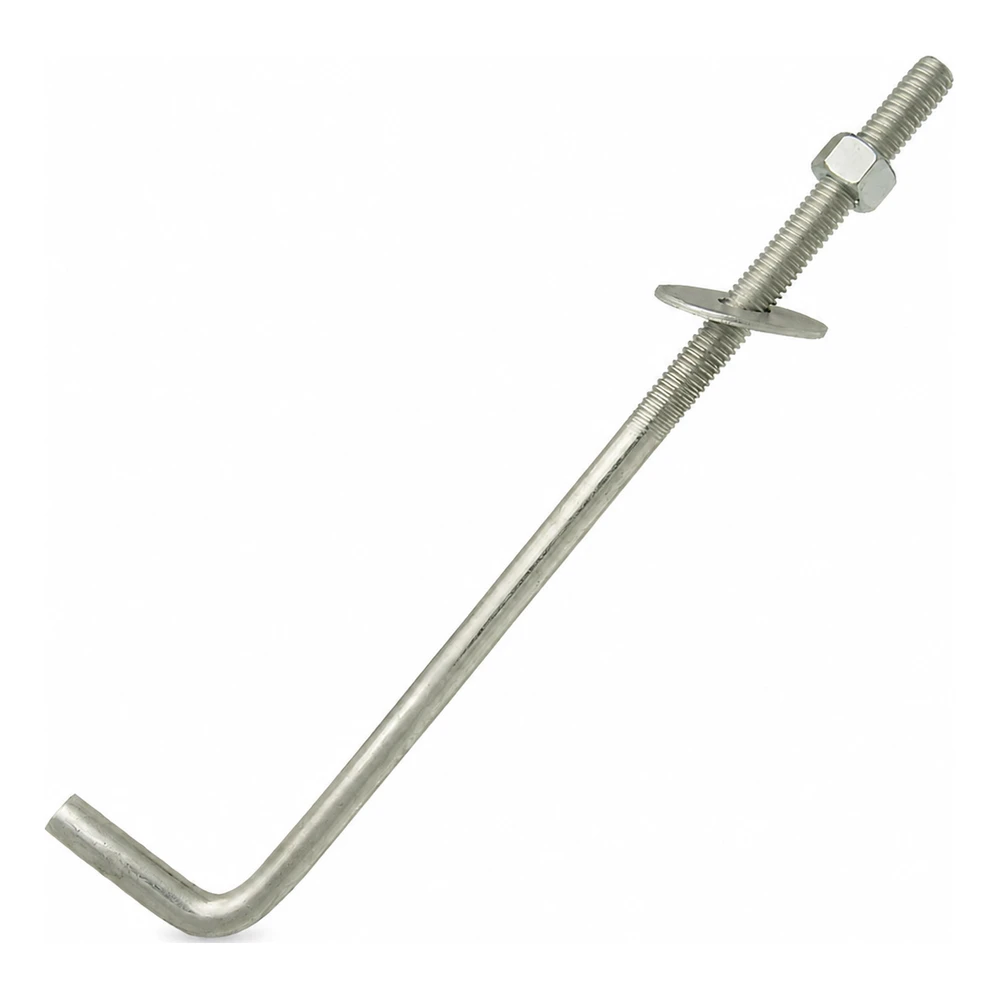

Le revêtement galvanisé protège l'acier contre la corrosion, ce qui est particulièrement important dans la zone de contact entre le béton et le bois, exposée aux infiltrations d'humidité. Le connecteur est vendu complet — avec un écrou M16 en acier et une rondelle visibles sur les photos du produit.
Conception
La tige d'ancrage a la forme d'une barre coudée à angle droit (type L). Le coude constitue l'ancrage dans le béton — une fois placée dans le coffrage et noyée dans le béton, la tige ne peut plus être arrachée. À l'extrémité opposée est taillé un filetage métrique M16, sur lequel se visse l'écrou qui plaque la sablière par l'intermédiaire de la rondelle. Le dessin technique présente les cotes : L — longueur totale, L1 — longueur de la partie filetée, A — longueur du bras coudé, ØD — diamètre de la tige, R — rayon de courbure, M — filetage.
