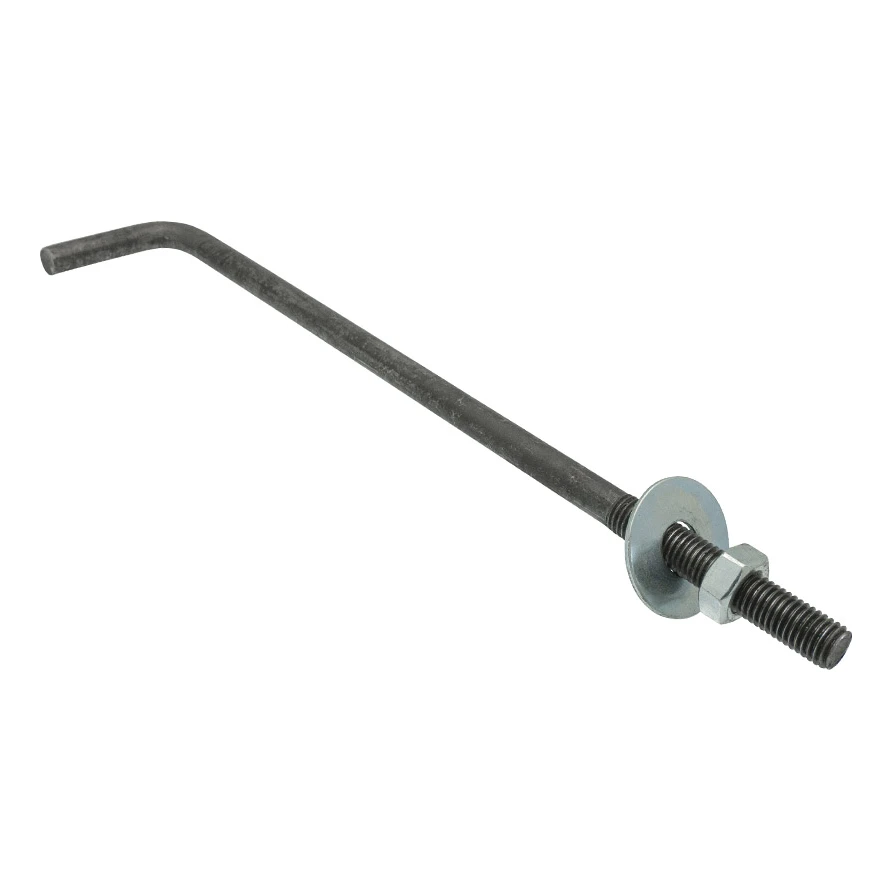

Tige d'ancrage coudée en L (boulon d'ancrage coudé) M16 × 500 mm, noire
Leave feedback on the product

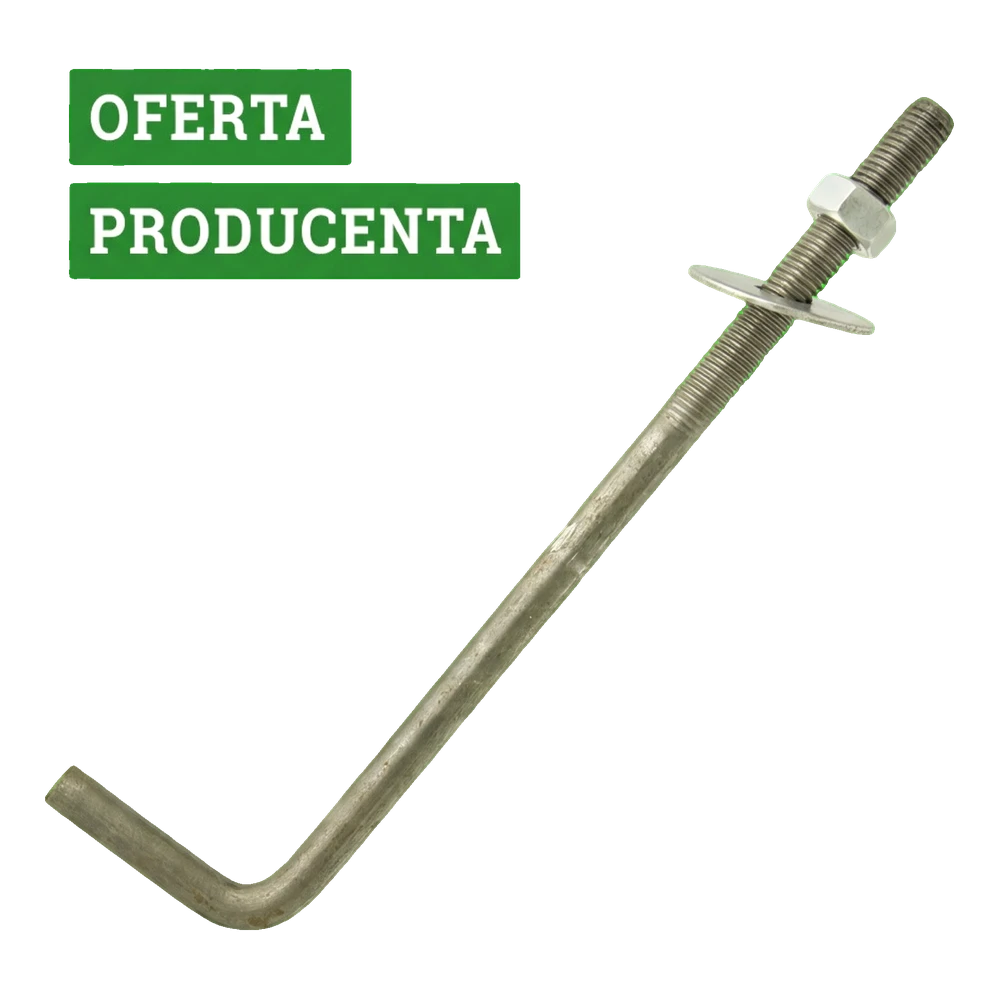

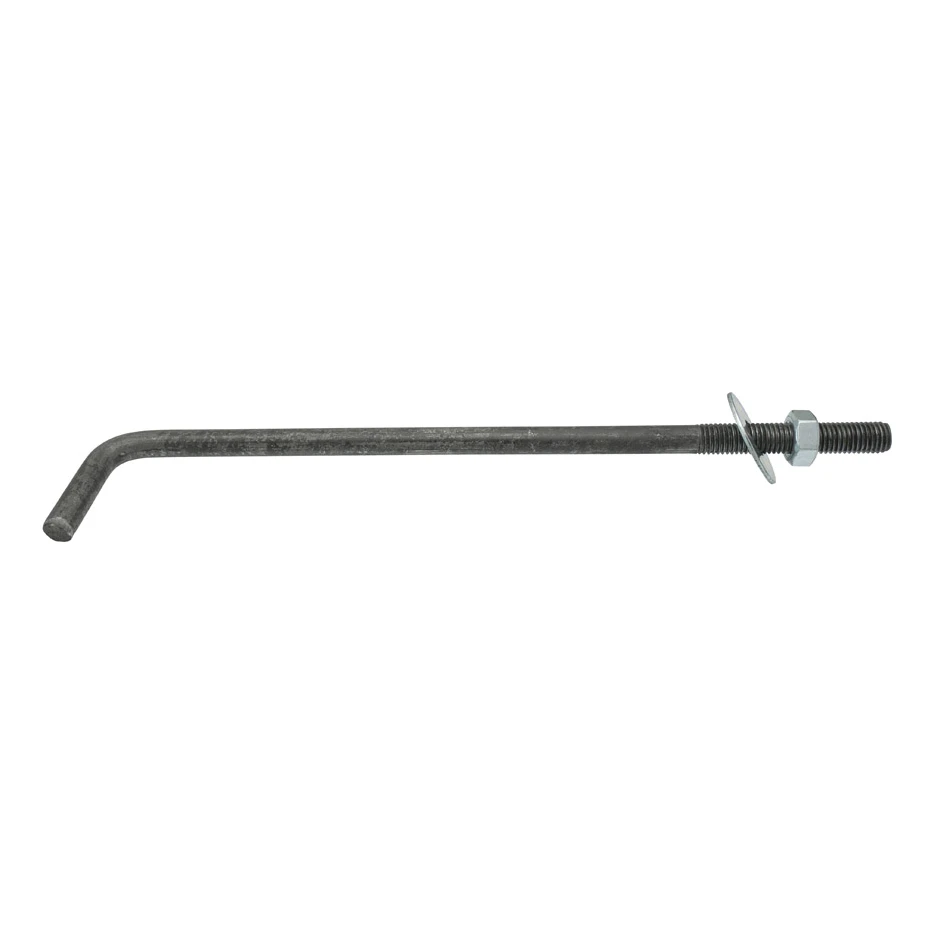

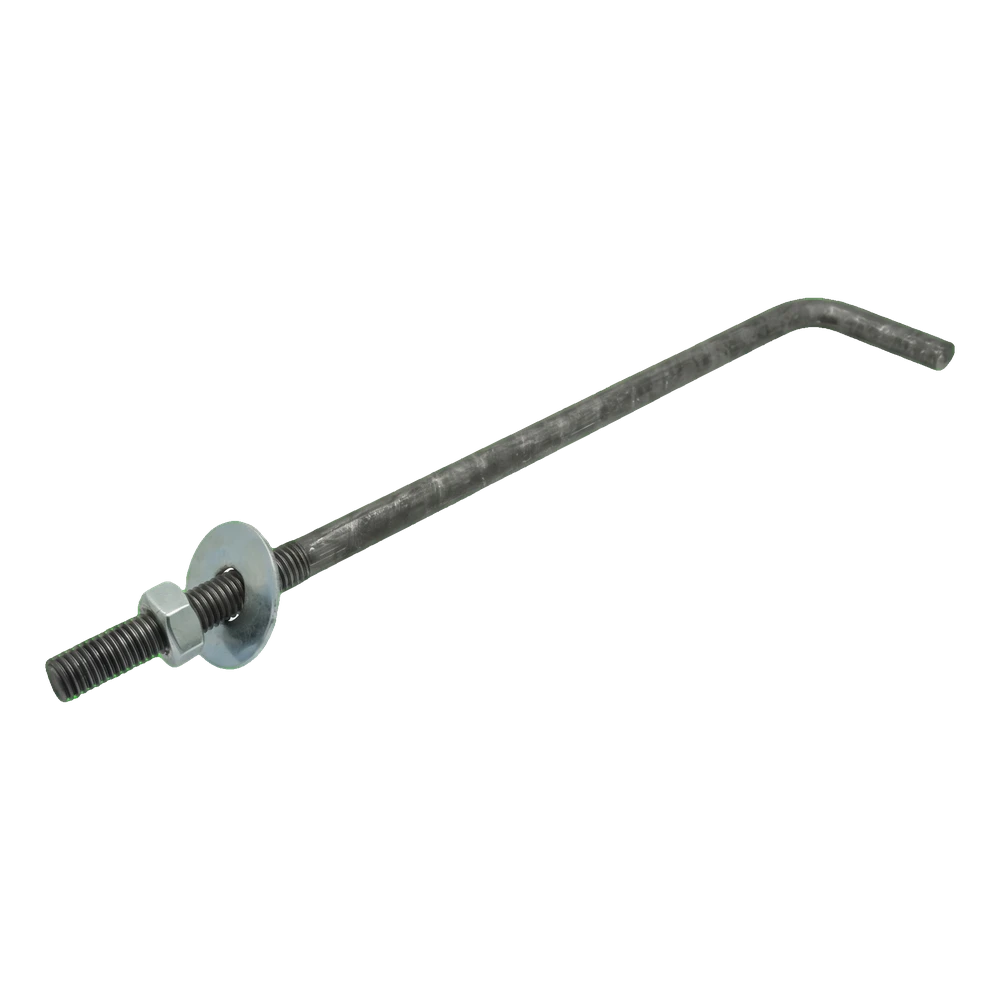

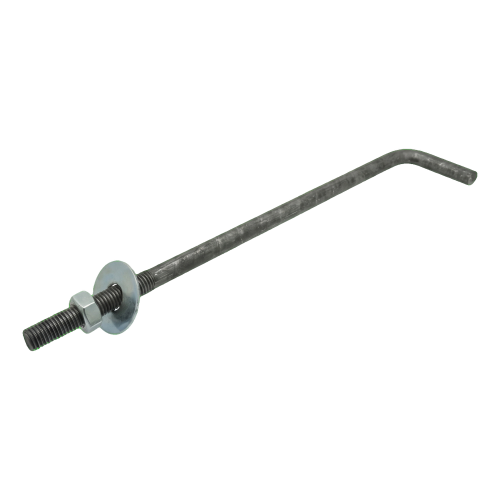

Ancrage pour sablière type L (boulon d'ancrage coudé), noir, en acier, sans revêtement de protection. Filetage M16, longueur totale 500 mm, poids 0,78 kg. Pour l'ancrage des sablières dans les chaînages en béton.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-296
Caractéristiques du produit
[PIM] Łączniki #79
- Type de connecteur Tige d'ancrage coudée en L (sablière)
- Matériau Acier
- Type de filetage M16
- Longueur [mm] 500
- Revêtement Acier noir (sans revêtement)
Description
Boulon d'ancrage coudé type L (ancrage pour sablière) M16 × 500 mm, noir
Ancrage pour sablière type L (boulon d'ancrage coudé) avec filetage M16 et longueur de 500 mm — une fixation en acier fiable destinée à l'ancrage des sablières dans les chaînages en béton. Grâce à son coude caractéristique en forme de L, l'élément assure un ancrage durable dans le béton, et la tige filetée permet de serrer précisément la sablière à l'aide d'un écrou et d'une rondelle.
Application
L'ancrage de type L est l'élément de base reliant la charpente en bois de la toiture au chaînage en béton. L'extrémité coudée du boulon est noyée dans le béton lors du coulage du chaînage, tandis que la partie filetée dépasse du chaînage et sert à fixer la sablière. Solution éprouvée sur les chantiers de maisons individuelles, de halls et de bâtiments agricoles — partout où une liaison sûre entre la charpente de toiture et la structure maçonnée est requise.
Construction et dimensions

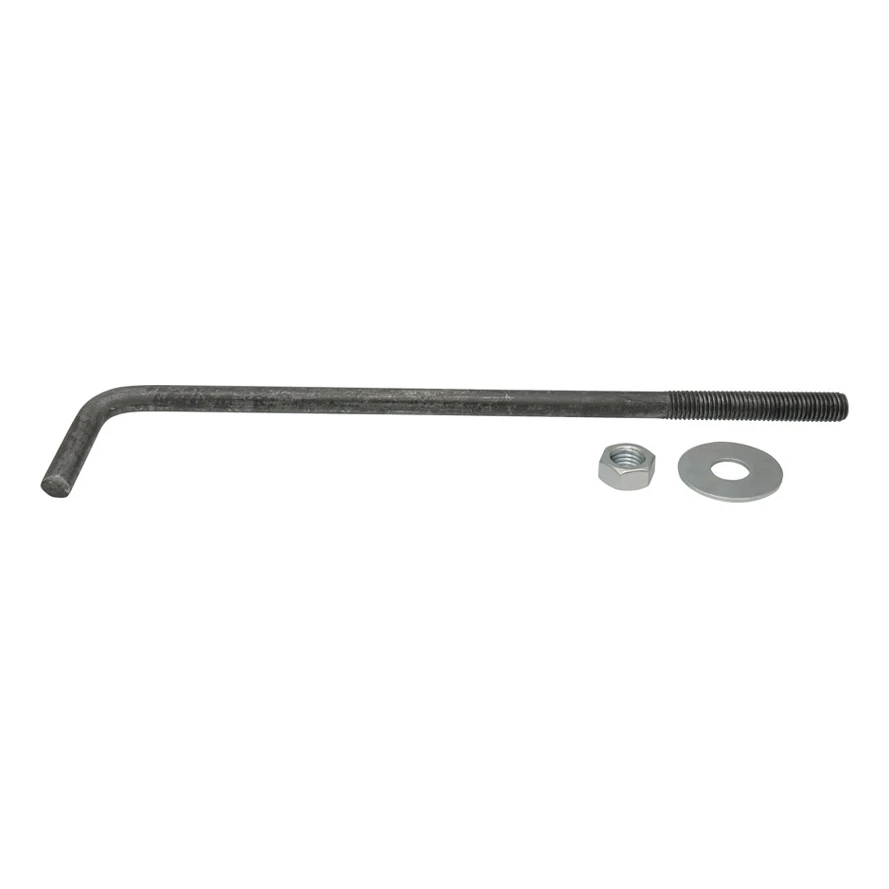

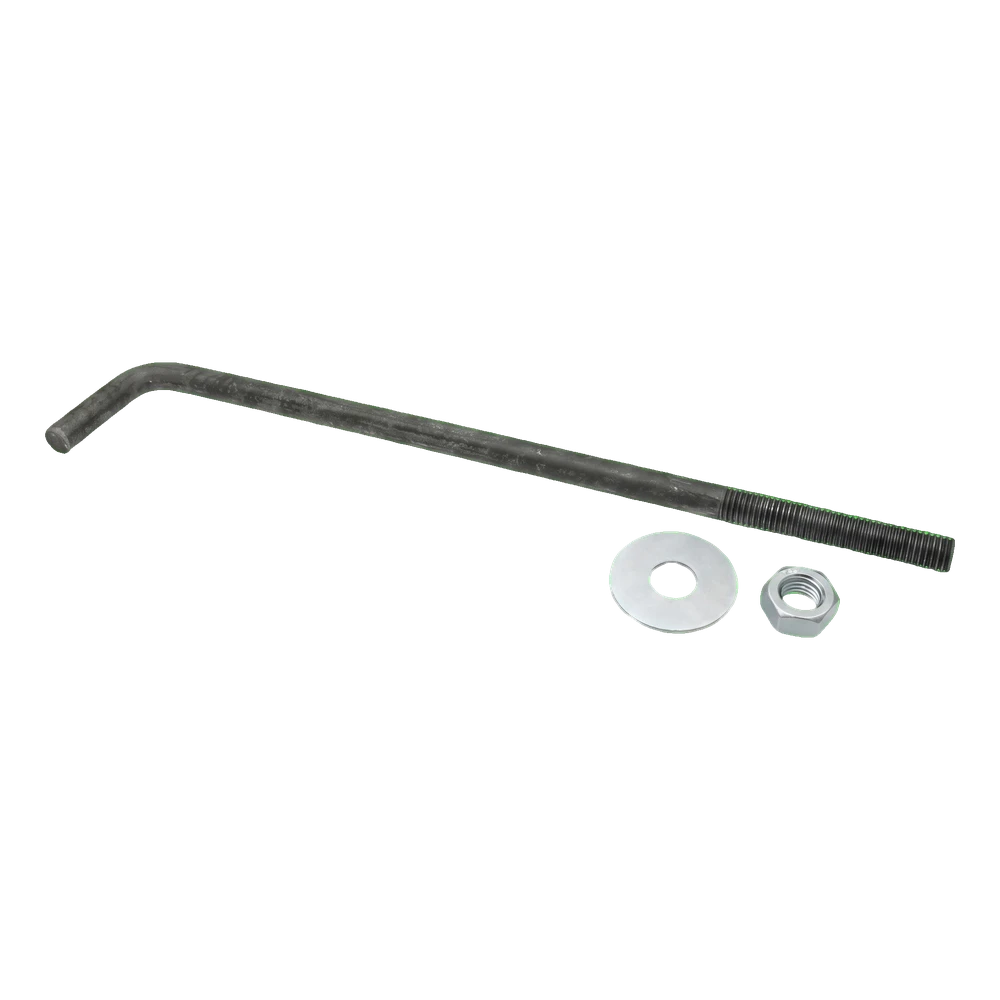

La fixation se compose d'une tige en acier coudée à angle droit, formant le bras d'ancrage (dimension A), et d'une tige principale d'une longueur totale L = 500 mm. Sur la tige est taillé un filetage métrique M16 d'une longueur utile L1, terminé par un chanfrein facilitant le vissage de l'écrou. Le diamètre de la tige (ØD) correspond au filetage M16. Le dessin technique indique également le rayon de courbure R ainsi que la zone de dégagement du filetage. L'ensemble est livré avec un écrou hexagonal et une rondelle — des éléments prêts pour un montage immédiat.
Finition de surface
La fixation est disponible en version noire (sans revêtement de protection). L'acier brut garantit une adhérence optimale au béton dans la zone d'ancrage. Pour les applications nécessitant une protection anticorrosion supplémentaire, la partie dépassant du béton peut être protégée par une couche de peinture après la pose de la sablière. La version noire est particulièrement appréciée des équipes de chantier réalisant des charpentes de toiture sur des maisons individuelles et des bâtiments agricoles, où les ancrages restent entièrement masqués par la sablière et la couverture de toiture.
