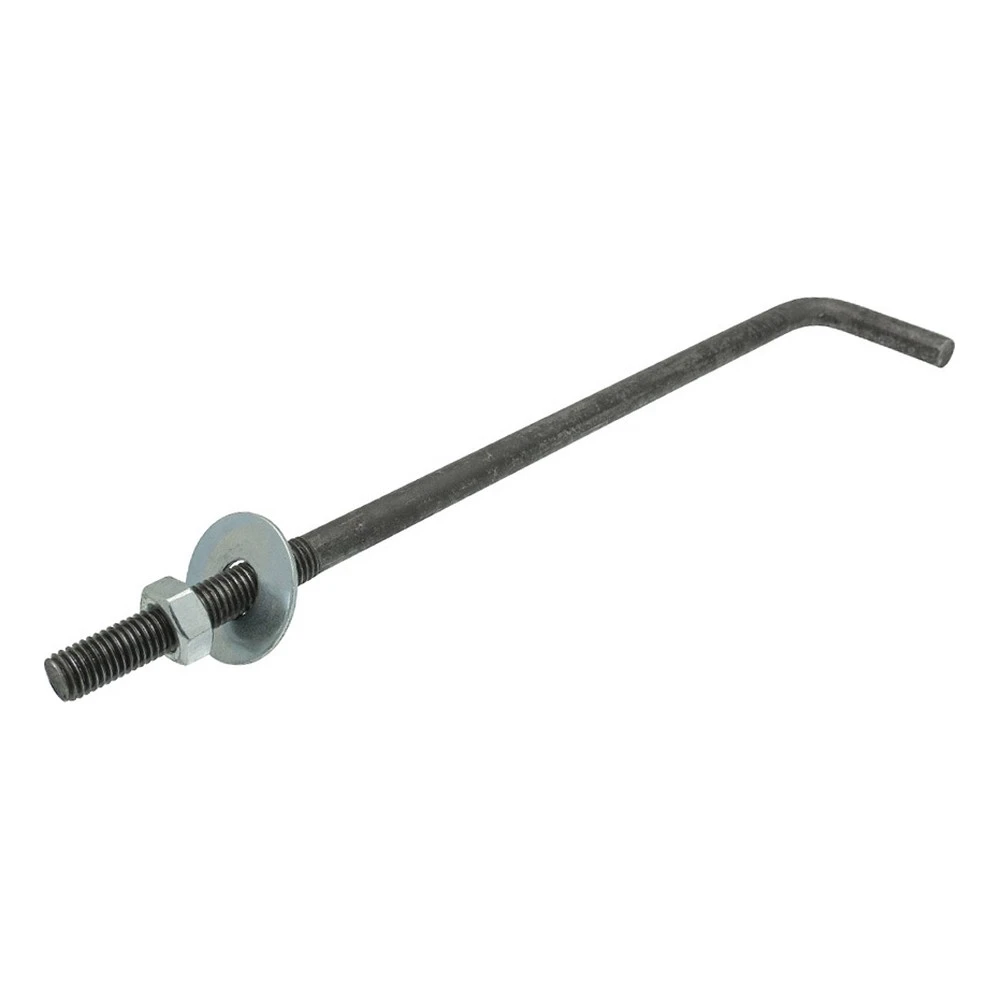

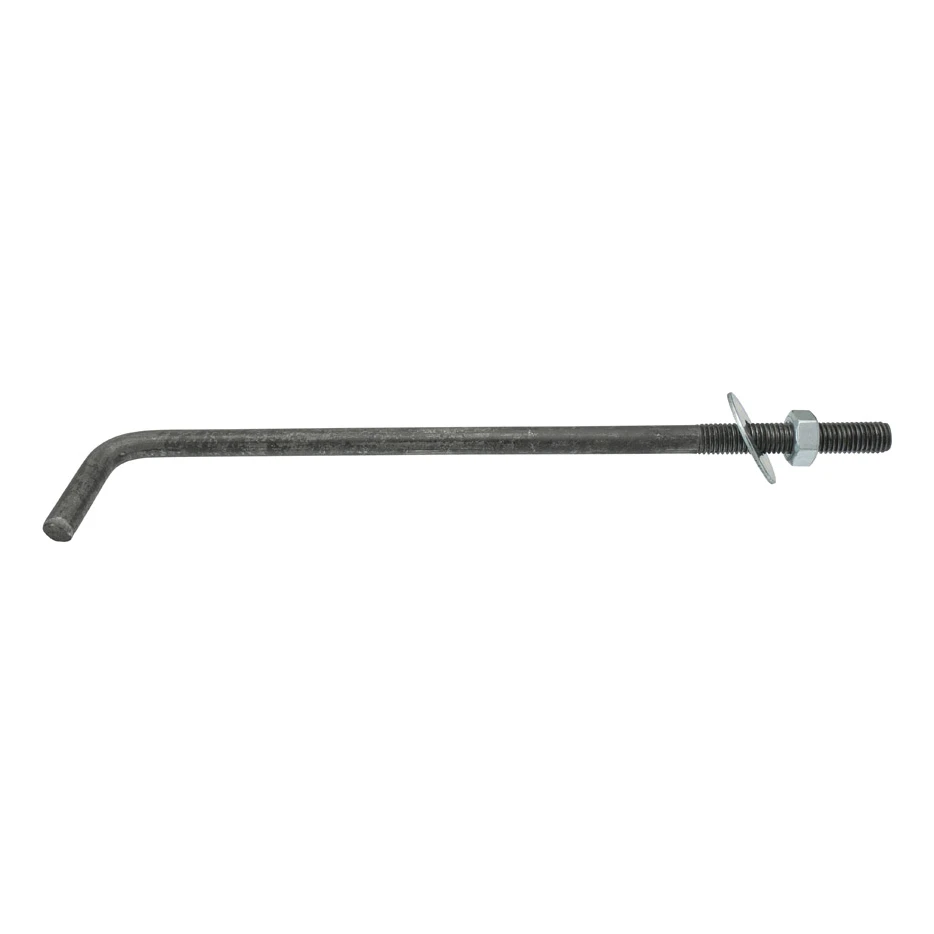

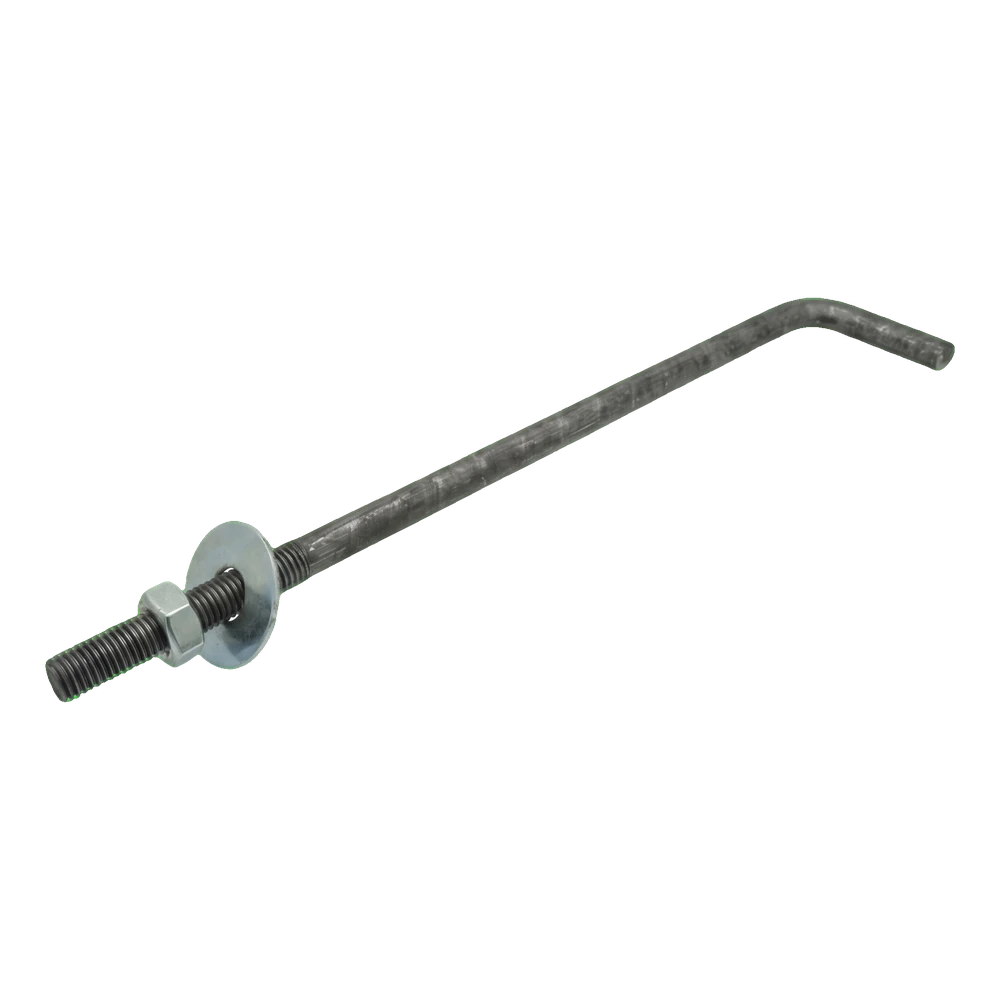

Tige d'ancrage coudée en L (boulon d'ancrage coudé) M16 × 400 mm, noire
Leave feedback on the product

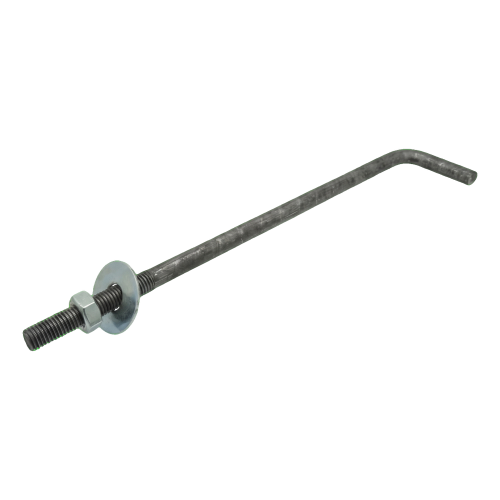

Ancrage pour sablière type L (boulon d'ancrage coudé en crosse), noir, filetage M16, longueur totale 400 mm. Tige en acier sans revêtement anticorrosion, poids 0,660 kg. Pour la fixation des sablières au chaînage en béton armé ou à la dalle en béton.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-294
Caractéristiques du produit
[PIM] Łączniki #79
- Type de connecteur Tige d'ancrage coudée en L (sablière)
- Matériau Acier
- Type de filetage M16
- Longueur [mm] 400
- Revêtement Acier noir (sans revêtement)
Description
Boulon d'ancrage coudé type L (ancrage pour sablière) M16 × 400 mm, noir
Ancrage pour sablière type L (boulon d'ancrage coudé en crosse) avec filetage M16 et longueur de 400 mm, en finition noire, produit par l'entreprise. Il sert à ancrer durablement la sablière dans le chaînage en béton armé ou dans la dalle — l'extrémité coudée de type L assure une fixation sûre dans le béton, tandis que le filetage avec écrou et rondelle permet de serrer avec précision l'élément en bois de la structure du toit.
Application
L'ancrage est destiné à la fixation des sablières (lambourdes de toiture) au chaînage en béton armé ou à la dalle en béton. L'extrémité coudée en forme de L est noyée dans le béton lors du coulage, tandis que la partie filetée dépasse de la surface — le filetage traverse le trou de la sablière, puis on y place la rondelle et l'écrou qui plaque le bois contre le béton. Solution couramment utilisée dans la construction de maisons individuelles et de bâtiments agricoles pour le montage de la charpente.
Construction
Le dessin technique présente les dimensions principales de l'ancrage : L — longueur totale de la tige, A — longueur du coude (crosse), R — rayon de cintrage, ØD — diamètre de la tige, L1 — longueur de la partie filetée, M — filetage métrique. L'extrémité filetée est dotée d'un chanfrein facilitant le vissage de l'écrou. Chaque ancrage est livré complet avec un écrou hexagonal et une rondelle ronde — les éléments de fixation sont galvanisés (argentés), tandis que la tige est en finition noire (acier brut sans revêtement anticorrosion).
