Tige d'ancrage coudée en L (boulon d'ancrage coudé) M16 × 350 mm, noire
Leave feedback on the product
Ancrage de sablière type L (tige filetée coudée), noir, sans revêtement protecteur. Filetage M16, longueur totale 350 mm, poids 0,590 kg/pièce. Destiné à l'ancrage des sablières et des éléments en bois des charpentes dans les chaînages en béton armé et les dalles en béton.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-293
Caractéristiques du produit
[PIM] Łączniki #79
- Type de connecteur Tige d'ancrage coudée en L (sablière)
- Matériau Acier
- Type de filetage M16
- Longueur [mm] 350
- Revêtement Acier noir (sans revêtement)
Description

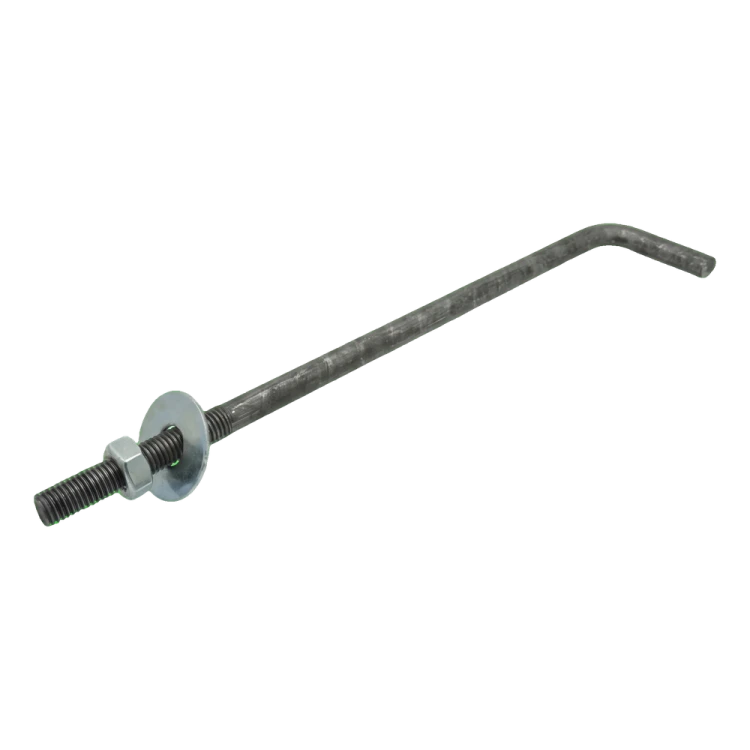

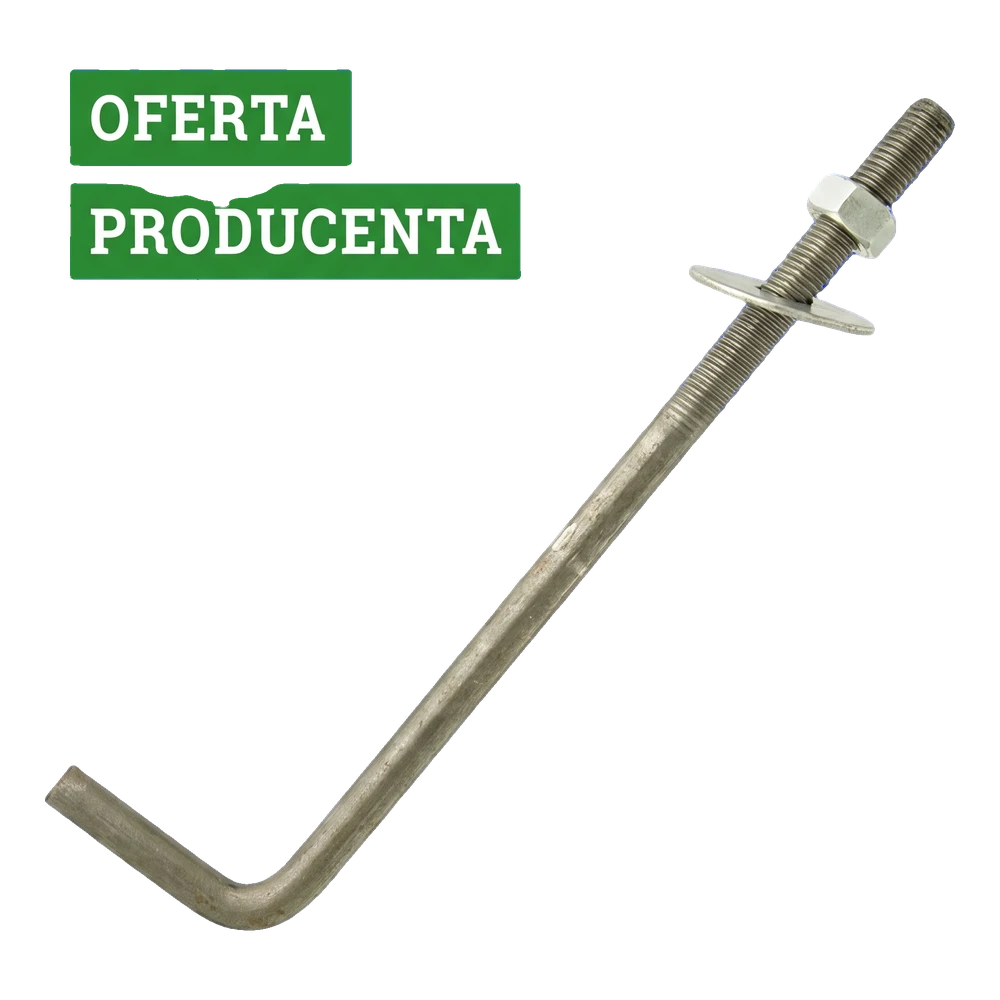

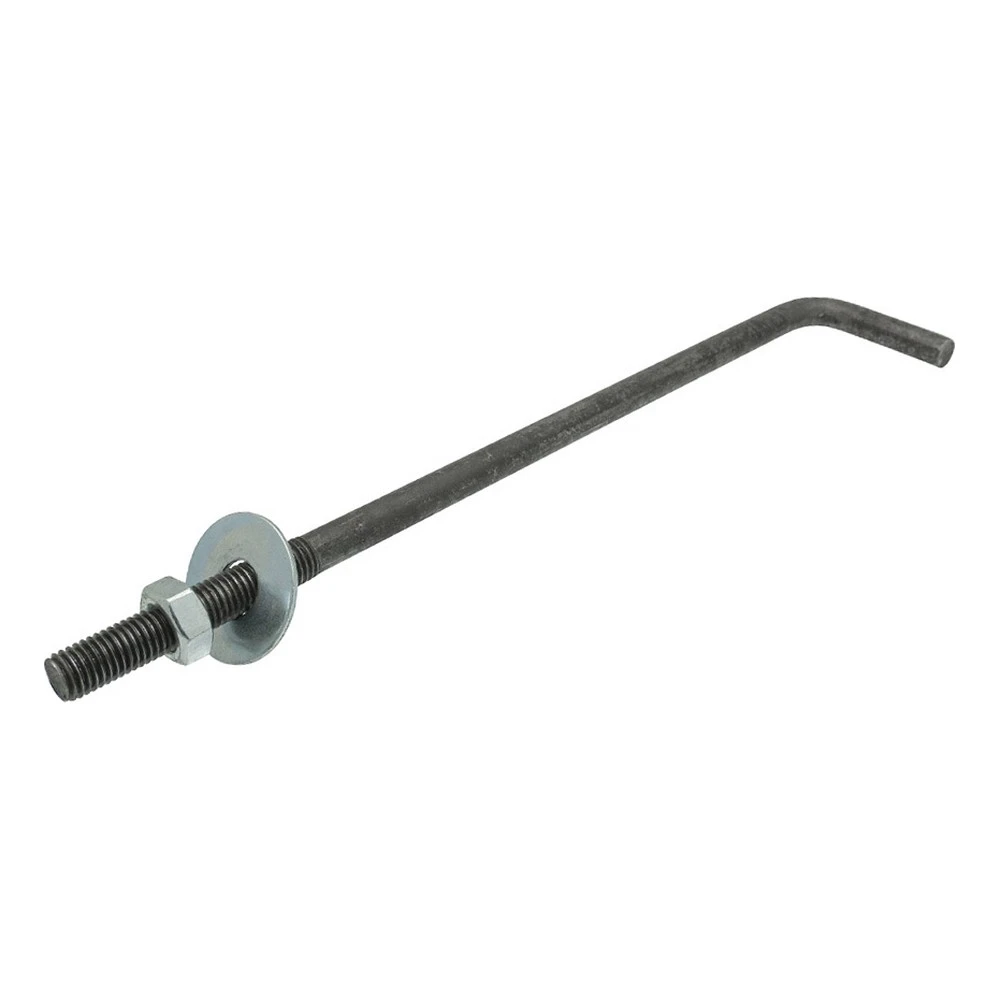

Boulon d'ancrage coudé type L (ancrage de sablière) M16 × 350 mm, noir

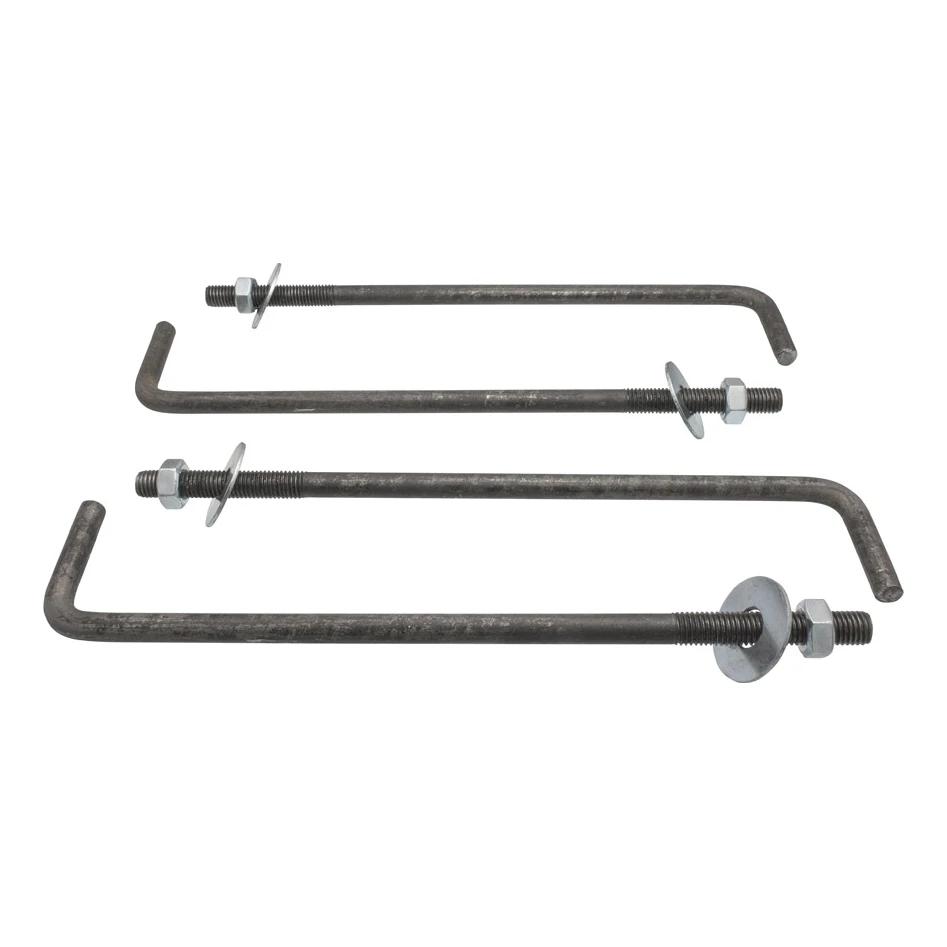

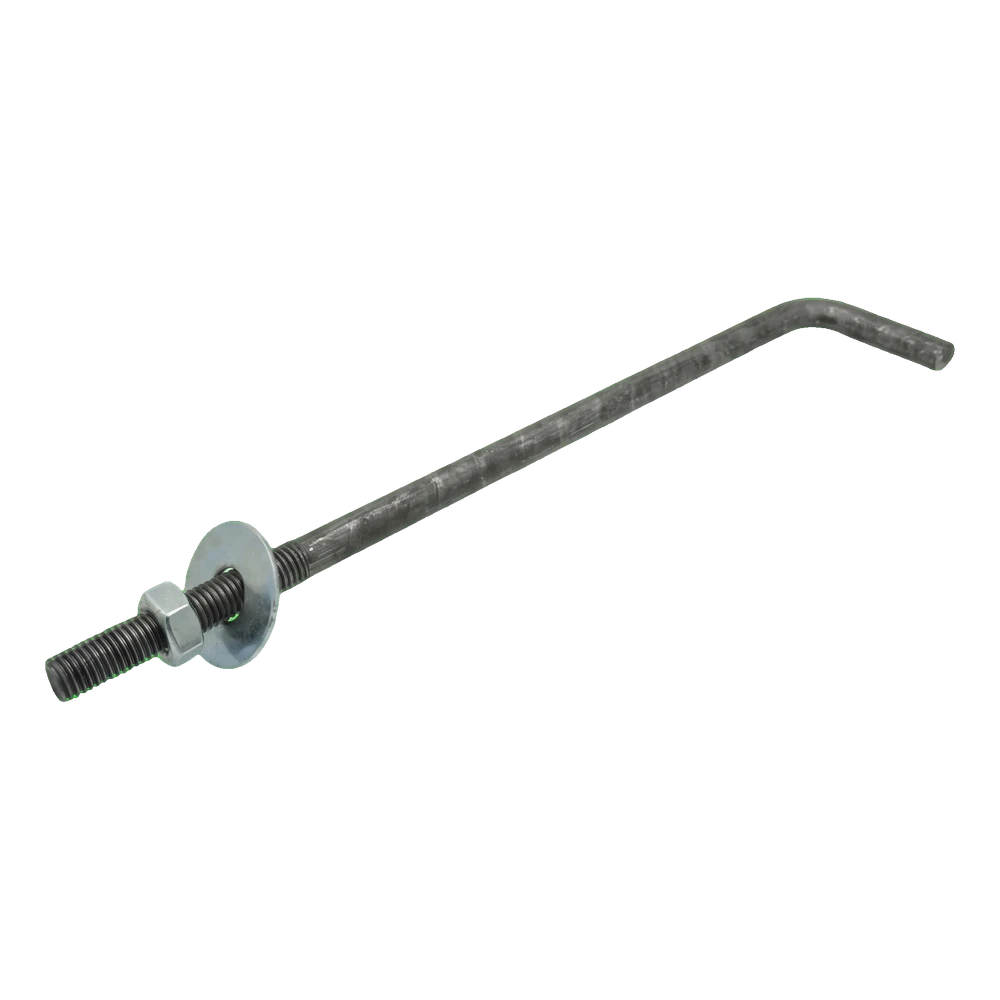

Ancrage de sablière type L (tige filetée coudée) avec filetage M16 et longueur de 350 mm, en version noire, sans revêtement protecteur. Cet élément de fixation est destiné à l'ancrage durable des sablières et des éléments en bois des charpentes dans les dalles en béton et les chaînages en béton armé. L'extrémité coudée en forme de L garantit un ancrage sûr dans le béton, tandis que la tige filetée permet de régler précisément le serrage de la sablière à l'aide d'un écrou et d'une rondelle.
Applications
- Ancrage de sablières dans les chaînages en béton armé et les dalles en béton
- Fixation d'éléments en bois de charpentes
- Liaison des structures en bois avec un support en béton
- Montage de lisses basses et de semelles sous les fermes de charpente

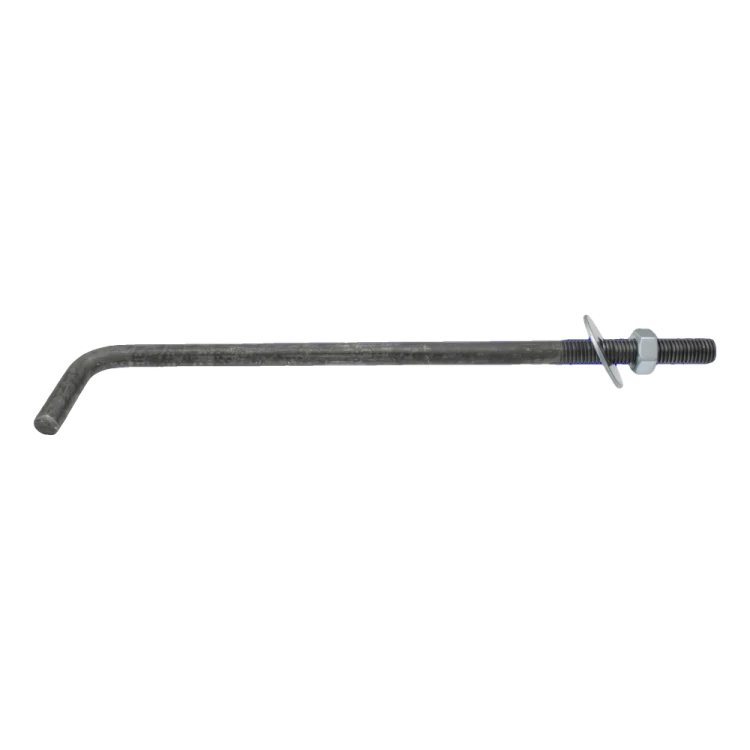

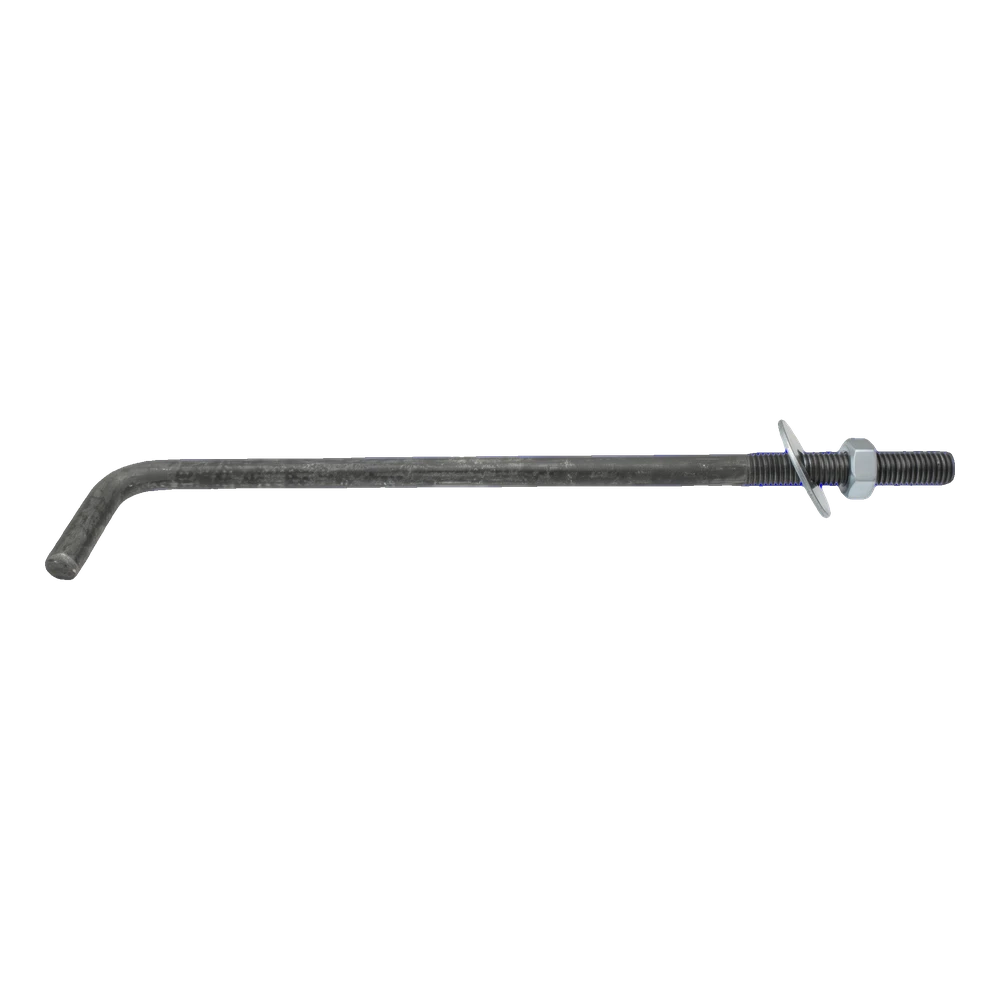

L'ancrage est noyé dans le béton lors du coulage du chaînage : l'extrémité coudée en forme de L reste solidement scellée dans la masse de béton. Une fois le béton pris, la tige filetée dépasse à la verticale de la surface du chaînage, ce qui permet de poser la sablière, la rondelle et l'écrou de serrage. Cette conception permet un réglage du serrage après la pose de l'élément en bois.
Conception de l'ancrage

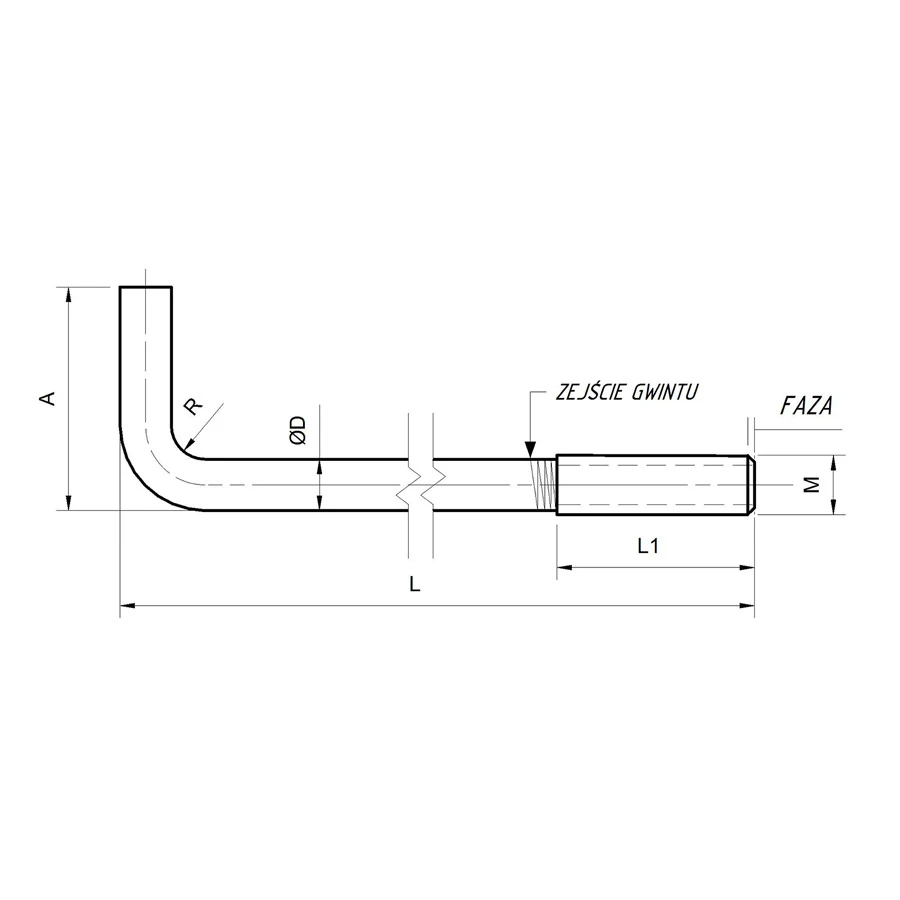

Le dessin technique présente la construction de l'ancrage avec les principales dimensions : L — longueur totale de la tige, A — longueur de la branche coudée, ØD — diamètre de la tige, M — filetage, L1 — longueur de la partie filetée, R — rayon de pliage. L'extrémité de la tige est chanfreinée afin de faciliter le vissage de l'écrou.

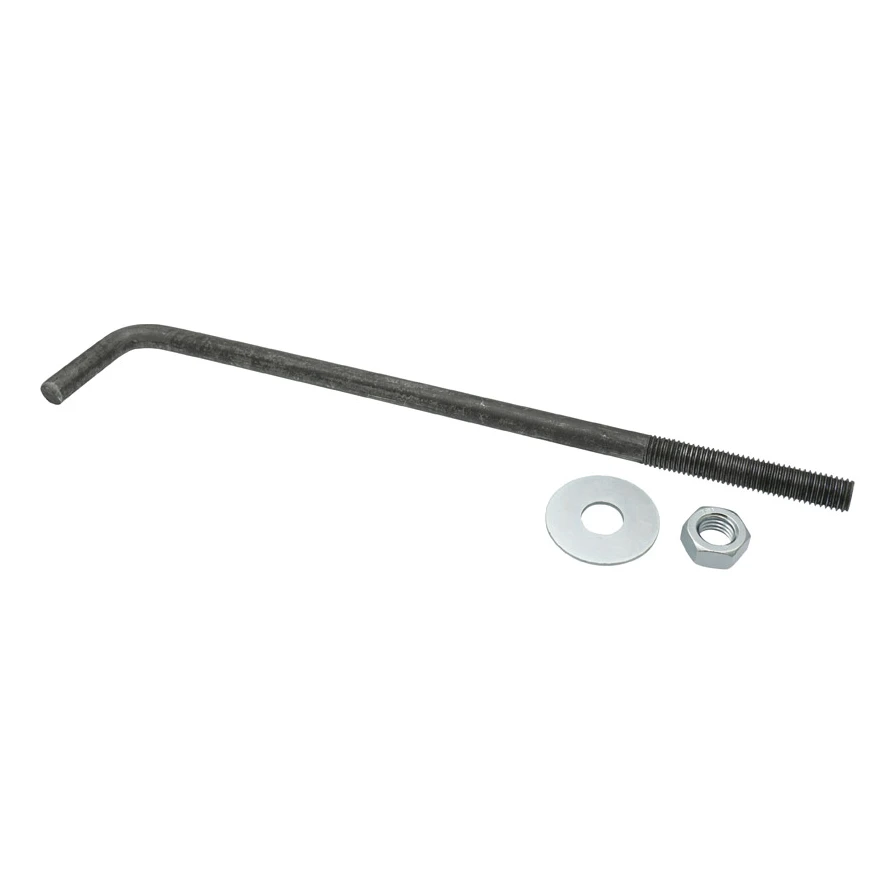

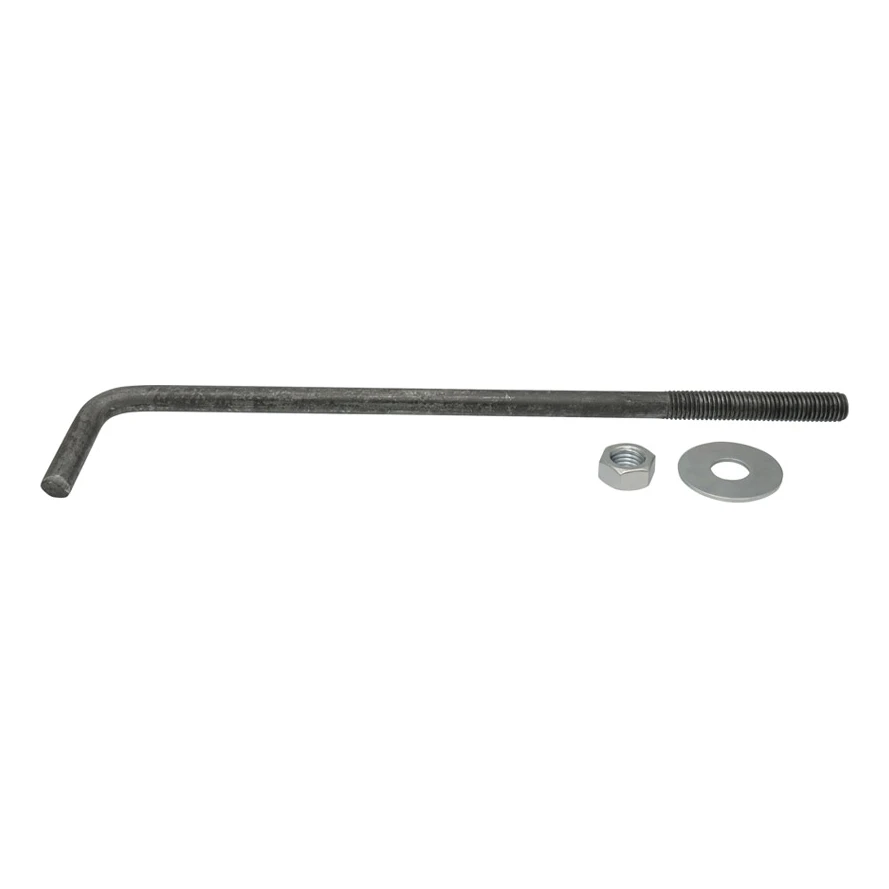

L'ancrage est livré avec un écrou hexagonal et une rondelle, ce qui permet un montage immédiat sans avoir à acheter d'éléments de fixation supplémentaires. La version noire (sans revêtement) est destinée aux applications dans lesquelles l'ancrage travaille en milieu protégé — noyé dans le chaînage et protégé sur le dessus par la sablière.
Montage et fonctionnement
Lors du bétonnage du chaînage, l'ancrage est placé à la verticale dans le coffrage : la branche coudée est noyée dans le béton et constitue un ancrage mécanique. Une fois le béton durci, la sablière est enfilée sur la tige filetée (à travers un trou préalablement percé), puis serrée à l'aide de la rondelle et de l'écrou. Le filetage M16 assure une force de serrage élevée, adaptée même aux charpentes lourdes.
