Tige d'ancrage coudée en L (boulon d'ancrage coudé) M14×450 mm – galvanisée

Application

La tige d'ancrage est utilisée pour la fixation mécanique d'une sablière en bois sur un chaînage en béton du plancher ou du mur de kniestock. L'extrémité coudée de la tige (crochet en forme de L) est noyée dans le béton lors du coulage du chaînage, tandis que la tige filetée dépasse de la surface — ce qui permet de serrer la sablière à l'aide d'un écrou avec rondelle. Cette solution est couramment utilisée dans la construction résidentielle et agricole, ainsi que pour les structures destinées aux installations photovoltaïques montées sur toitures en pente.

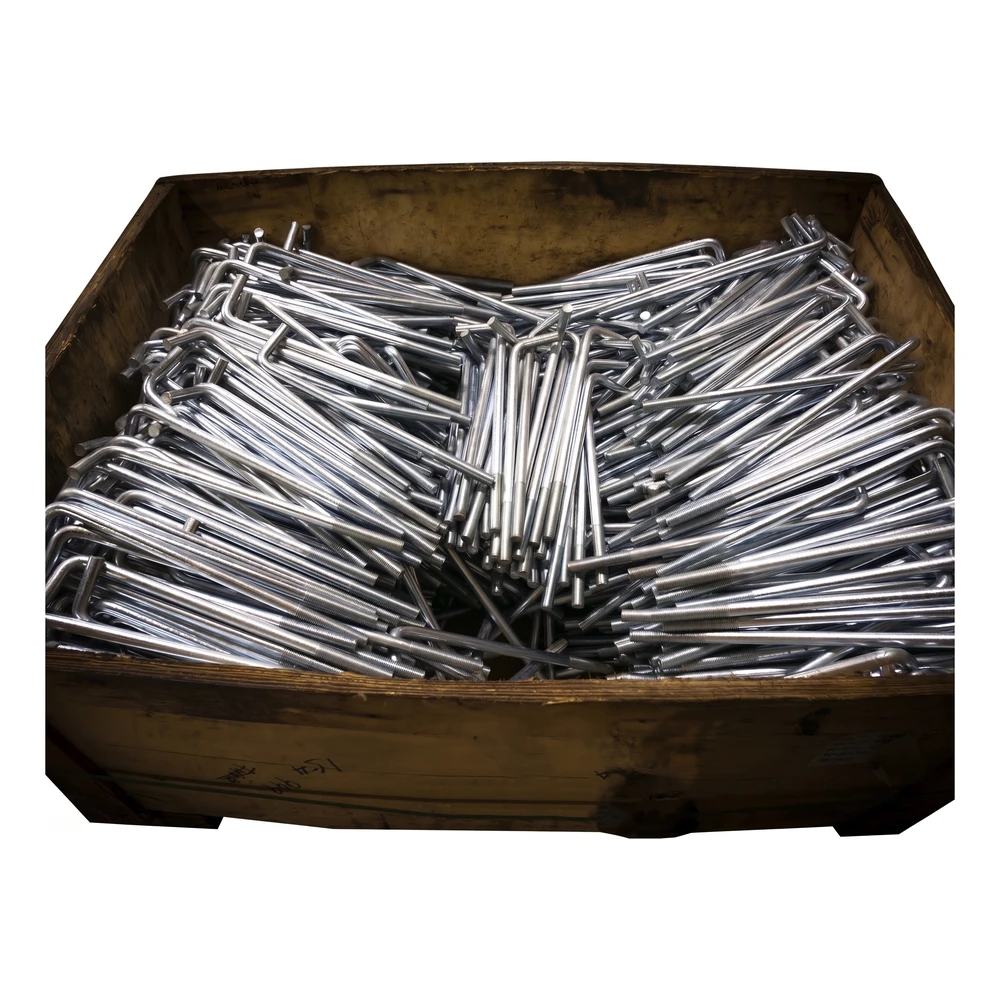

Conception et composition

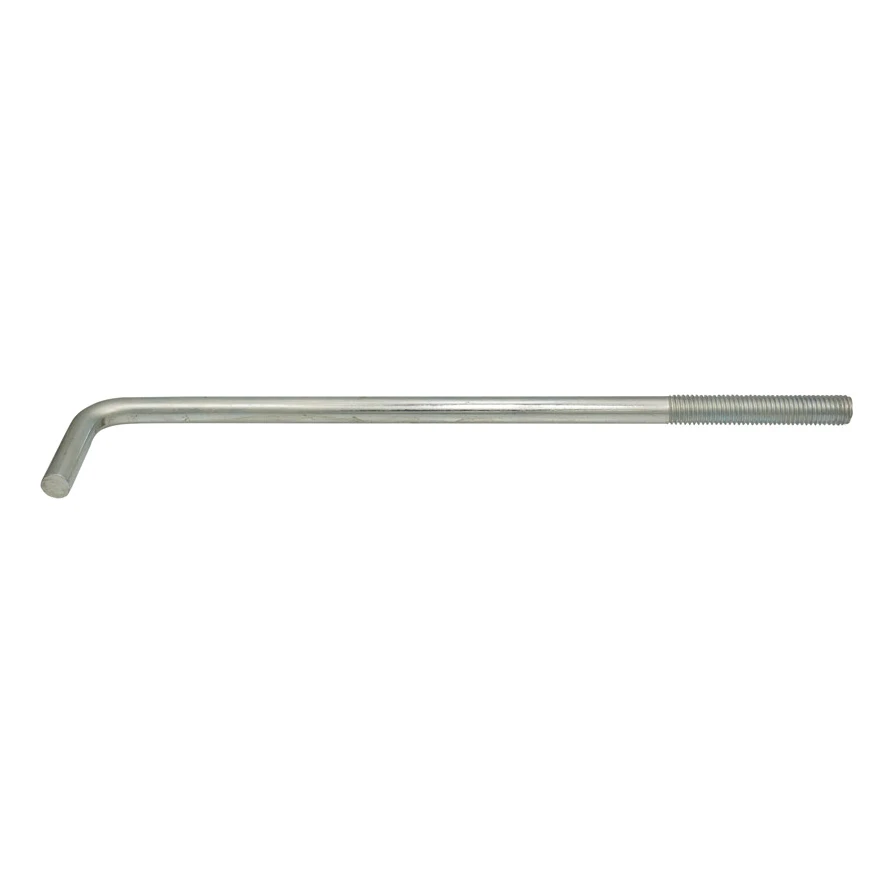

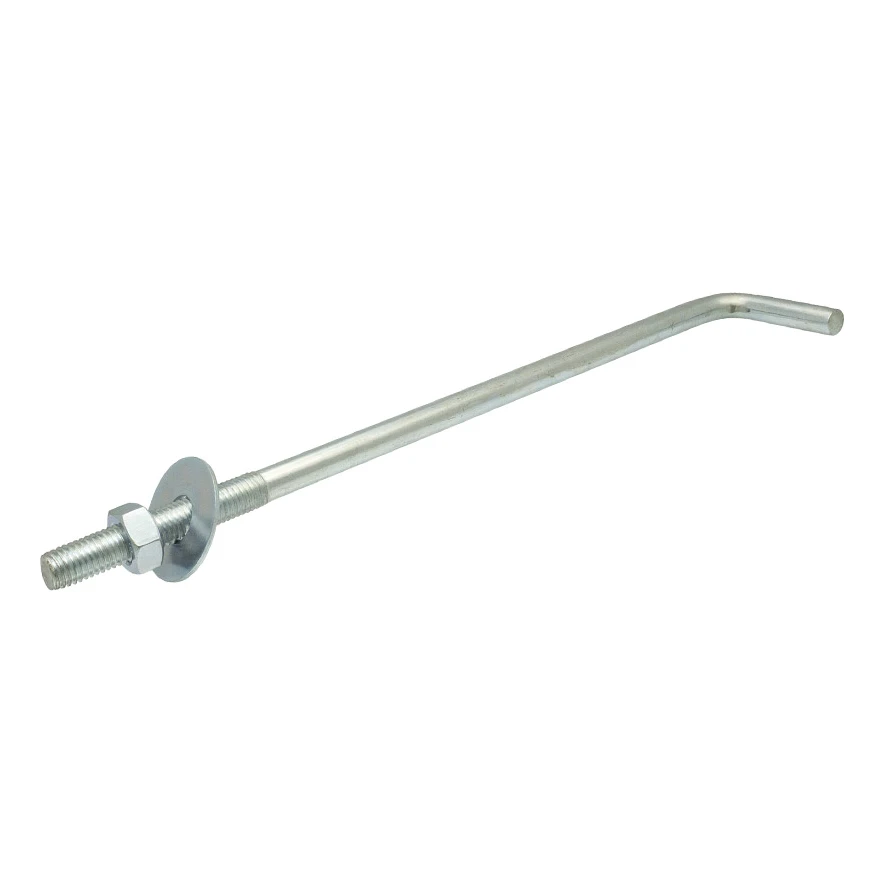

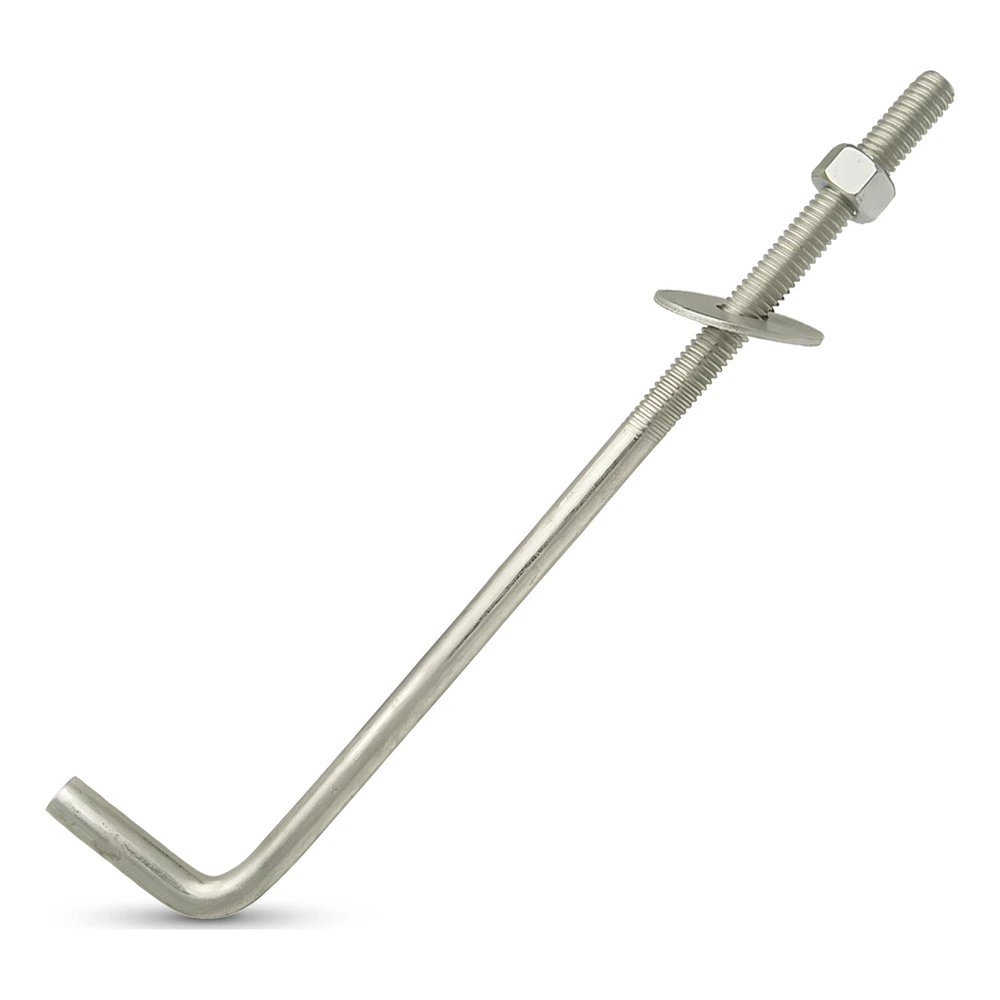

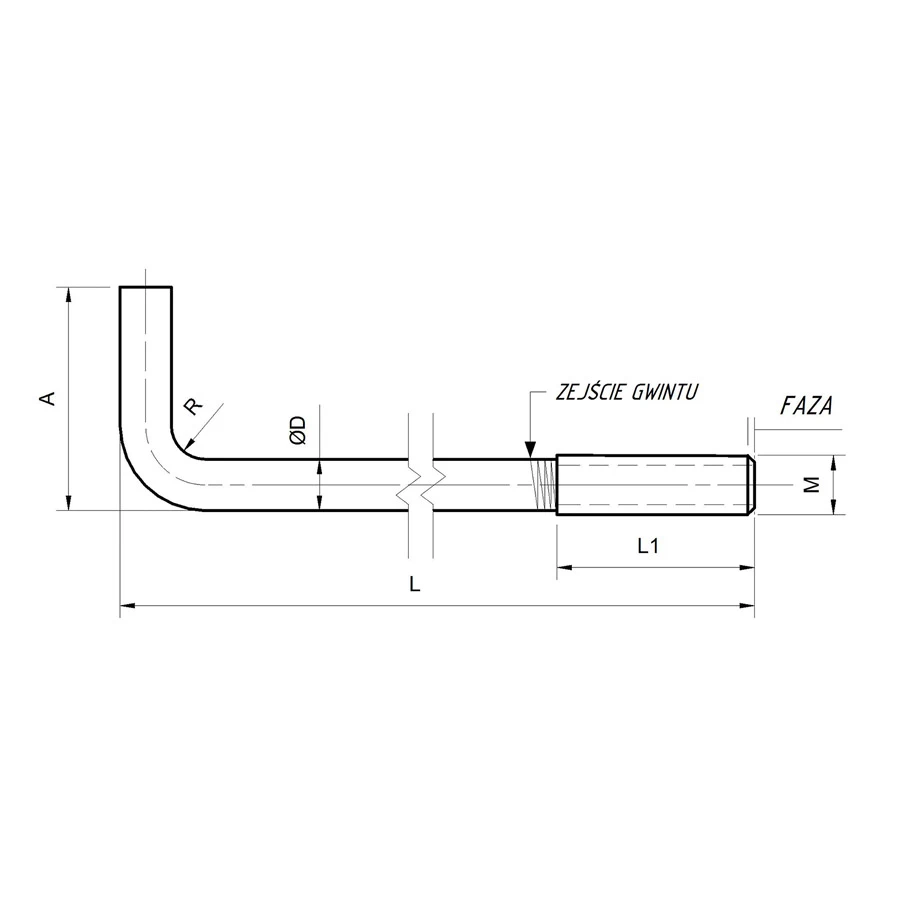

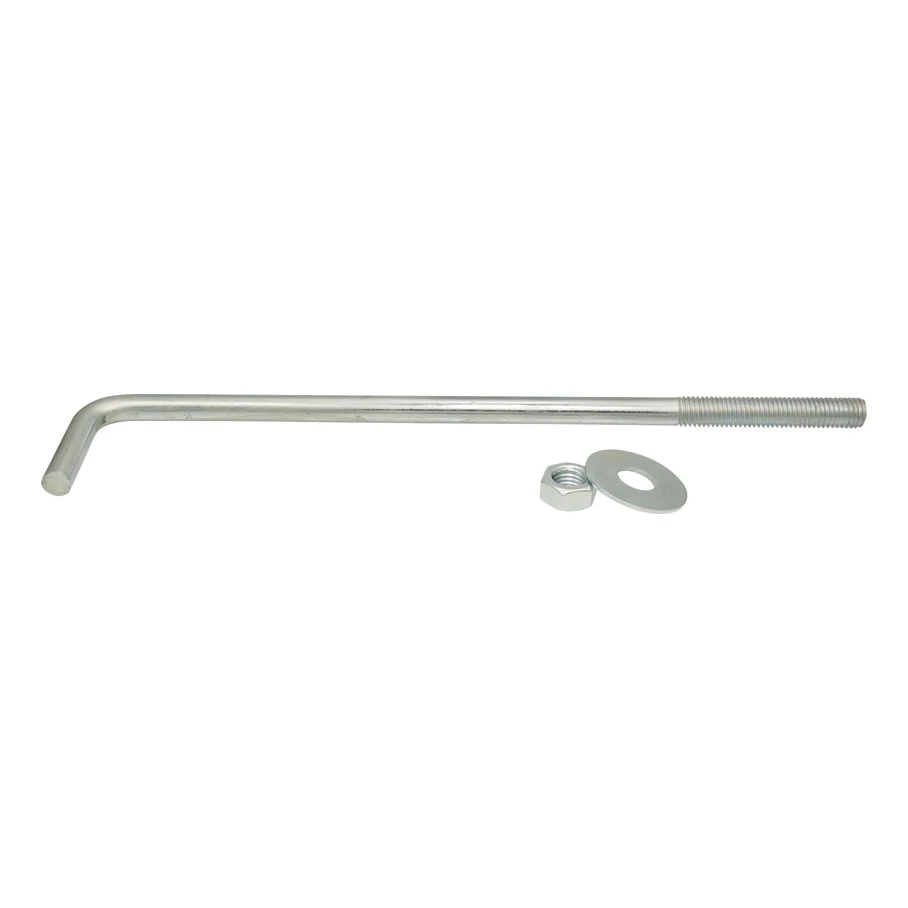

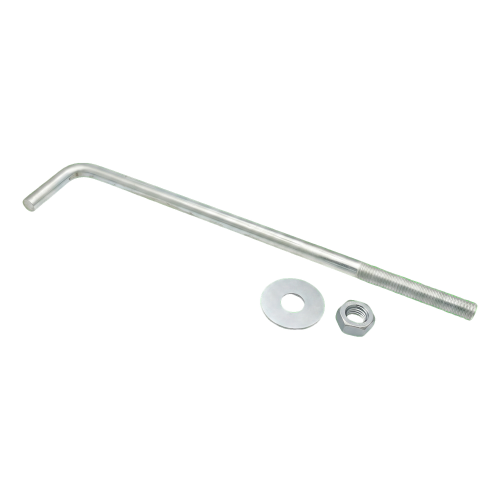

Le boulon se présente sous la forme d'une tige en acier à filetage métrique M14, coudée à angle droit à l'une de ses extrémités. La tige est livrée avec un écrou hexagonal M14 et une rondelle ronde — éléments indispensables à une fixation correcte de la sablière. Le dessin technique présente les dimensions principales : L — longueur totale, L1 — longueur de la partie filetée, A — longueur du coude (crochet), ØD — diamètre de la tige, R — rayon de courbure et M — dimension du filetage.

Finition de surface

La tige d'ancrage est recouverte d'un revêtement de zinc électrolytique, qui protège l'acier de la corrosion lorsqu'il est noyé dans le béton et en contact avec le bois. La couche de zinc est particulièrement importante dans la zone de contact avec la sablière, où le bois traité par imprégnation peut accélérer la corrosion d'un acier non protégé.
