Tige d'ancrage coudée en L (boulon d'ancrage coudé) M12×350 mm – galvanisée
Leave feedback on the product
Tige d'ancrage coudée en L (boulon à crochet) avec filetage M12, longueur totale 350 mm, galvanisée électrolytiquement. Tige coudée à 90°, poids 0,320 kg. Pour la fixation des sablières et des lisses basses dans les chaînages en béton.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 002-378
Caractéristiques du produit
[PIM] Łączniki #79
- Type de connecteur Tige d'ancrage coudée en L (sablière)
- Matériau Acier
- Type de filetage M12
- Longueur [mm] 350
- Revêtement Zinguée
Description
Tige d'ancrage coudée en L (boulon d'ancrage coudé) M12×350 mm – galvanisée

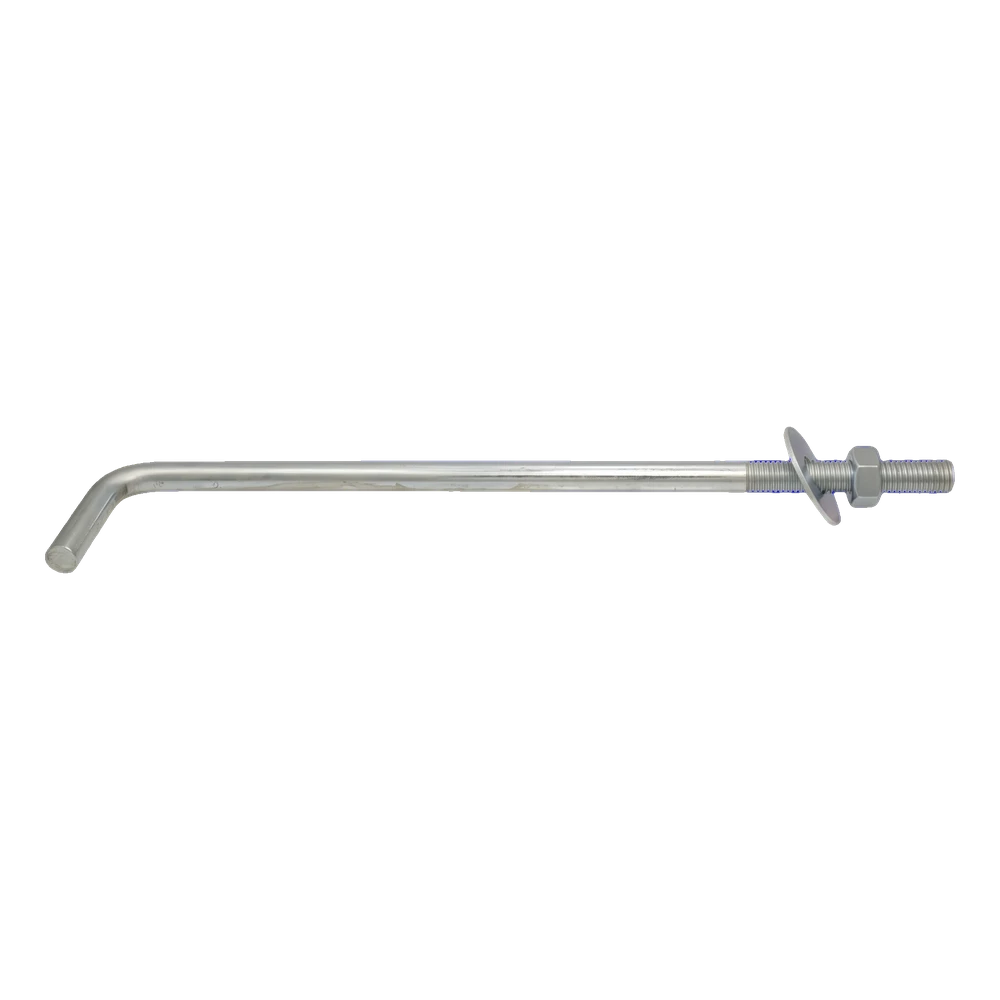

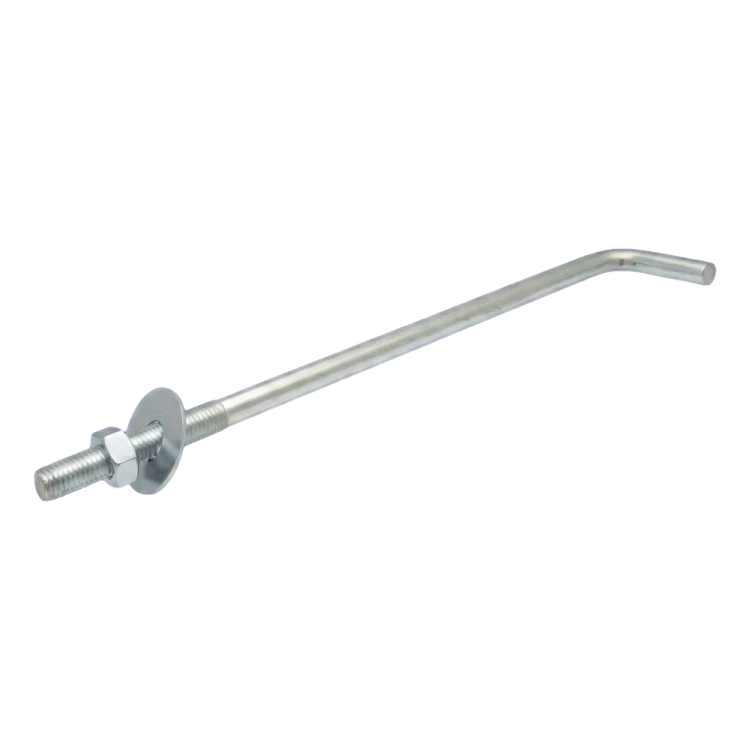

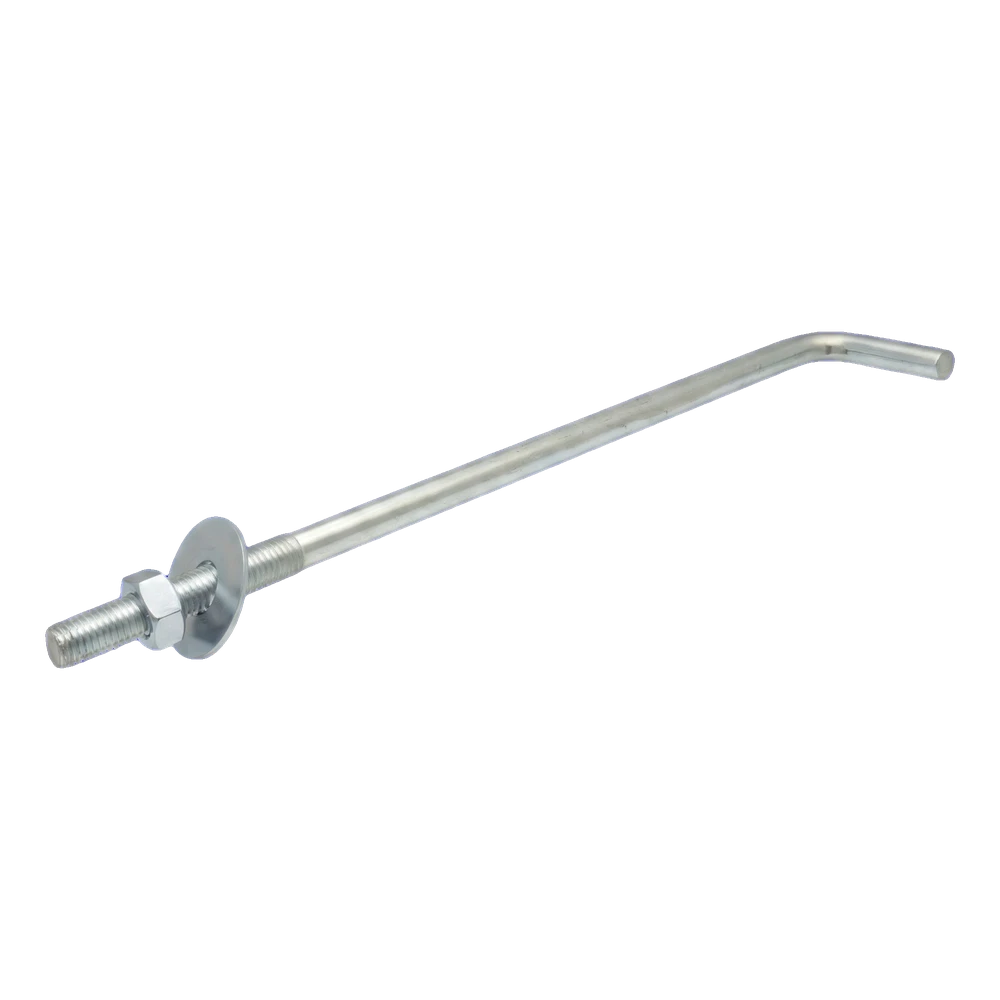

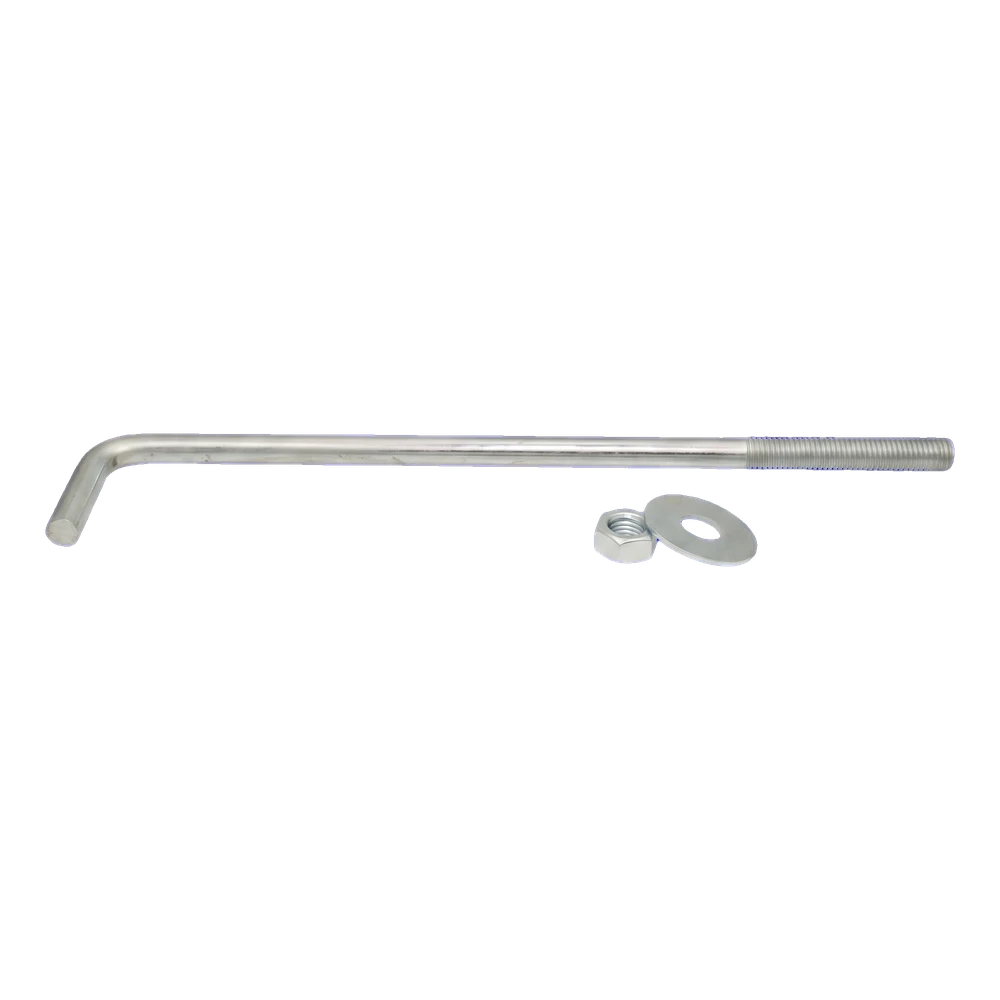

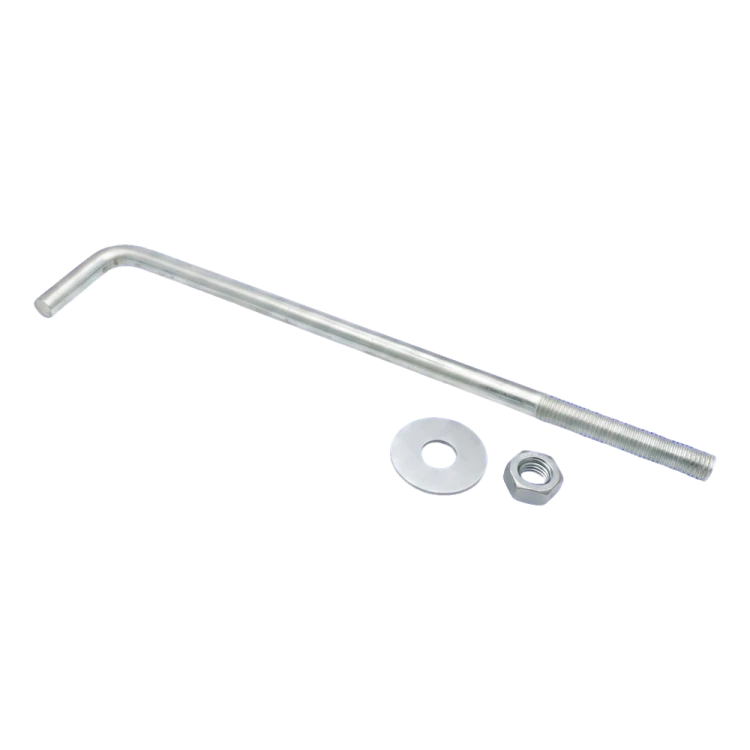

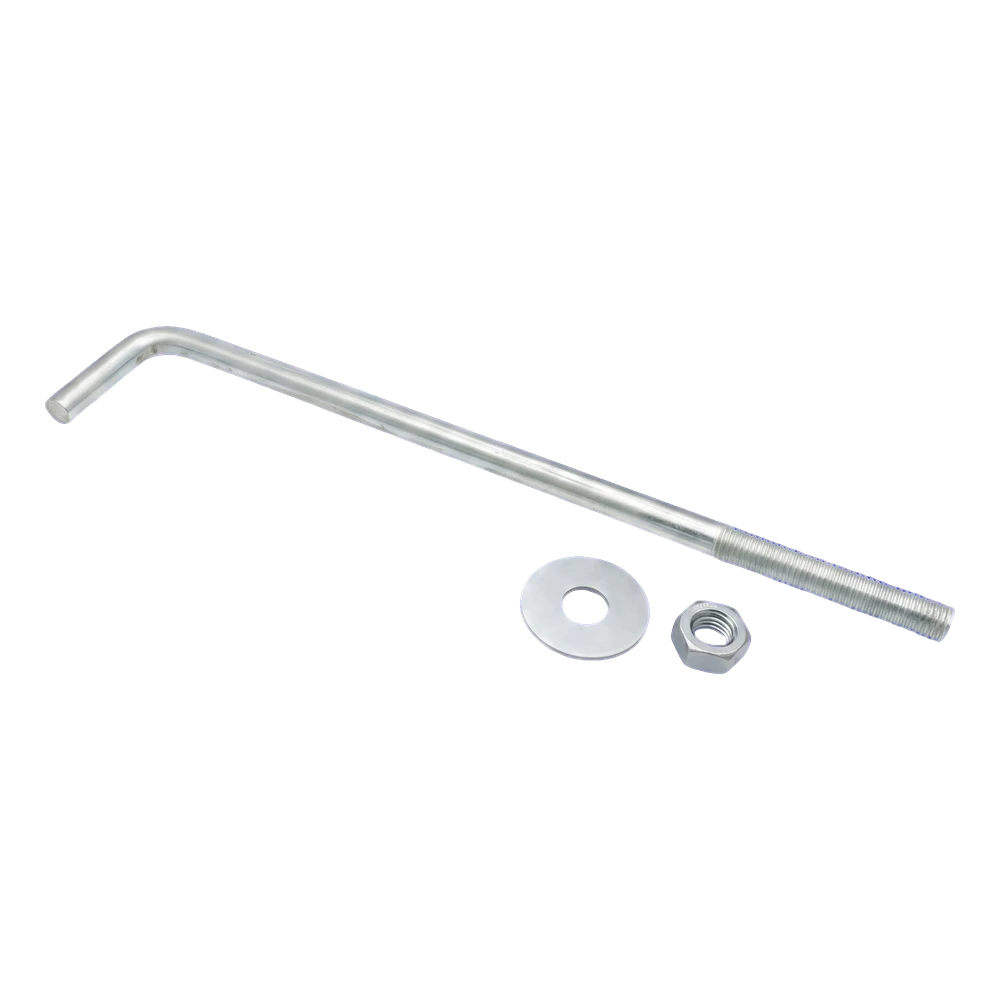

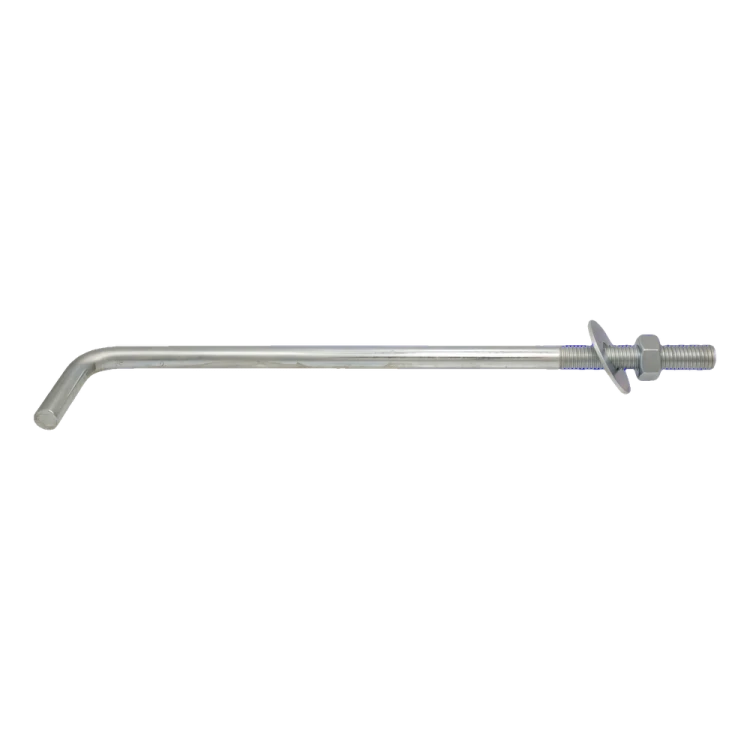

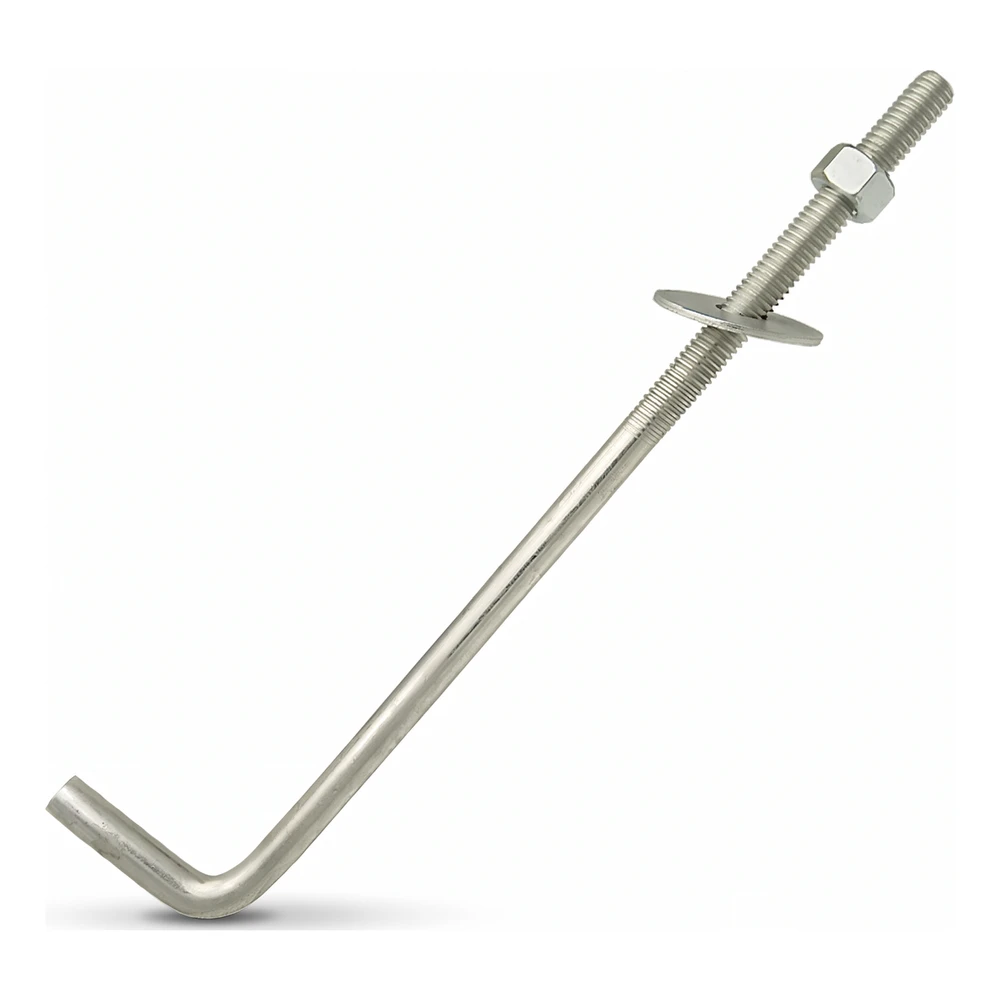

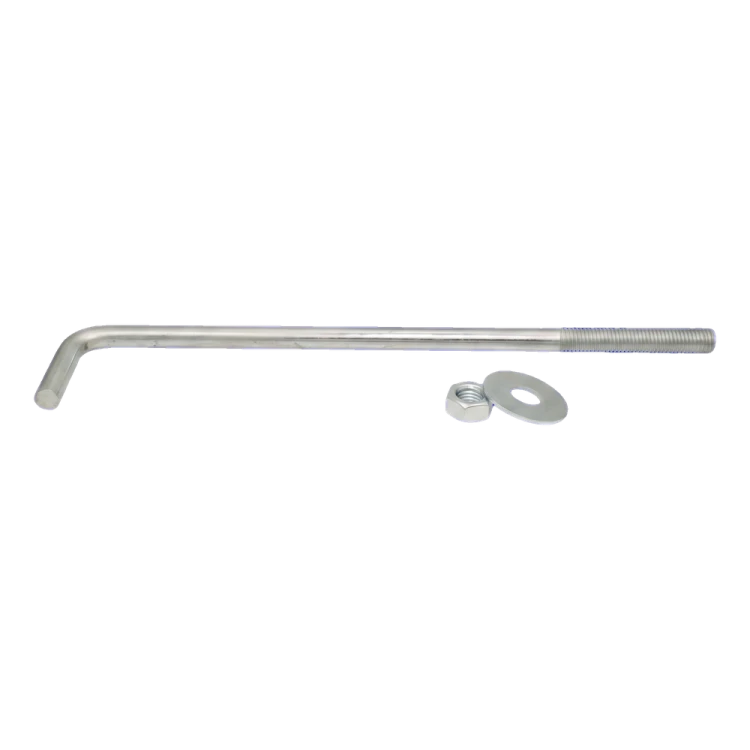

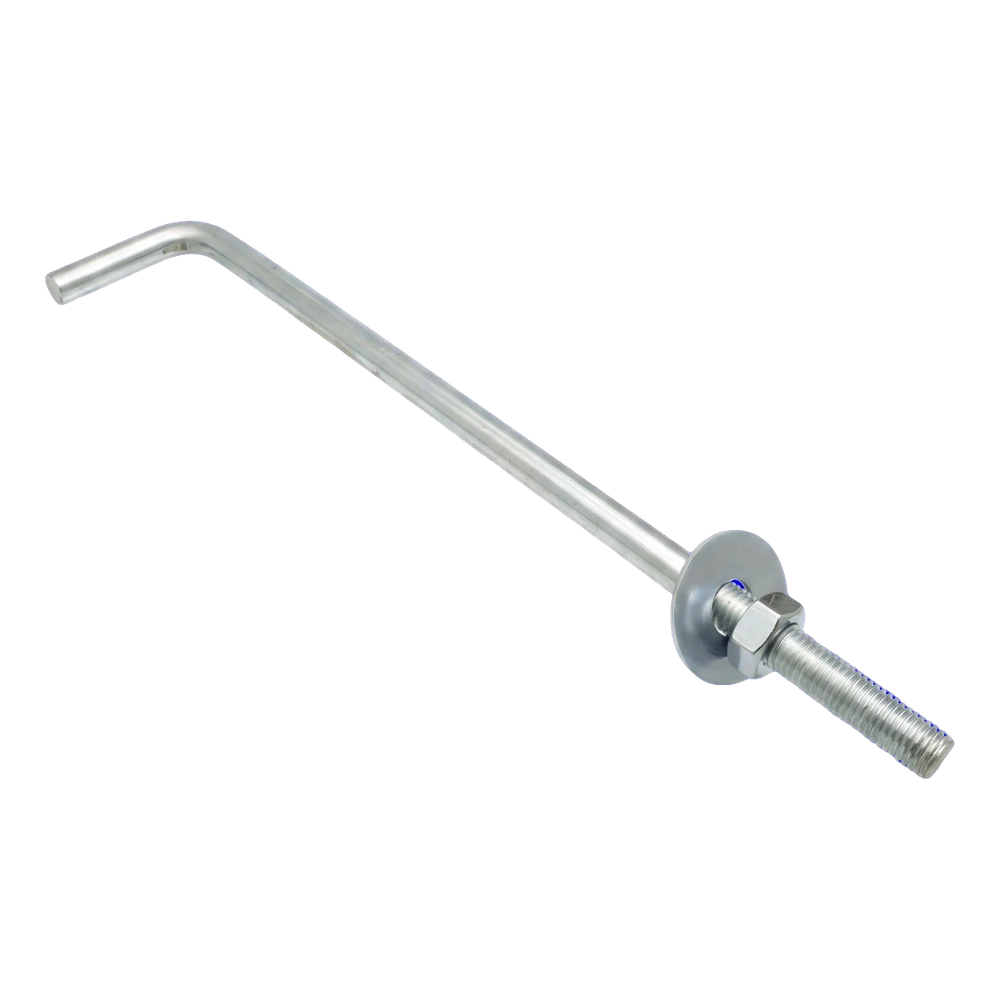

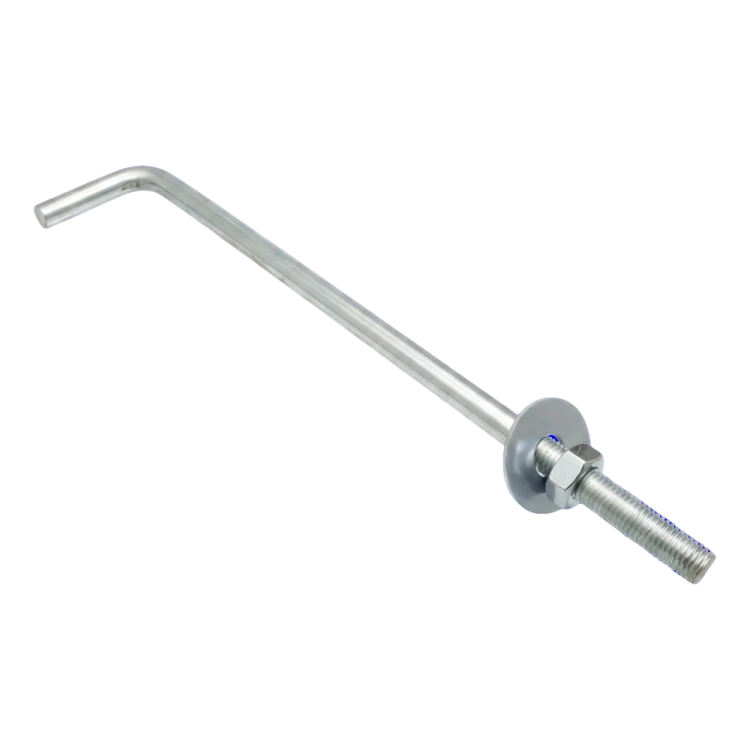

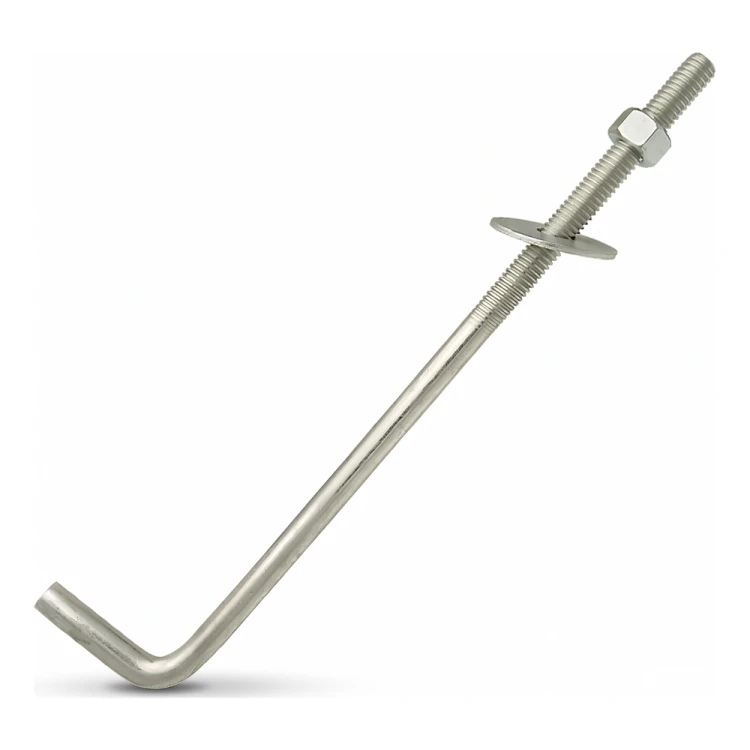

La tige d'ancrage coudée en L (boulon à crochet) sert à ancrer durablement la sablière dans un chaînage en béton. La tige coudée à filetage M12 d'une longueur de 350 mm est scellée dans le béton frais du chaînage ; une fois le béton pris, la partie filetée dépasse du chaînage et permet de serrer la sablière à l'aide d'un écrou avec rondelle. L'élément est livré avec un écrou hexagonal et une rondelle ronde, ce qui accélère la préparation des matériaux sur le chantier.
Applications
- Fixation des sablières sur des chaînages en béton armé dans la construction à ossature et traditionnelle
- Ancrage dans le béton de lisses basses et de poutres de structure en bois
- Montage de sous-structures de toiture — charpentes traditionnelles et préfabriquées
Construction de la tige

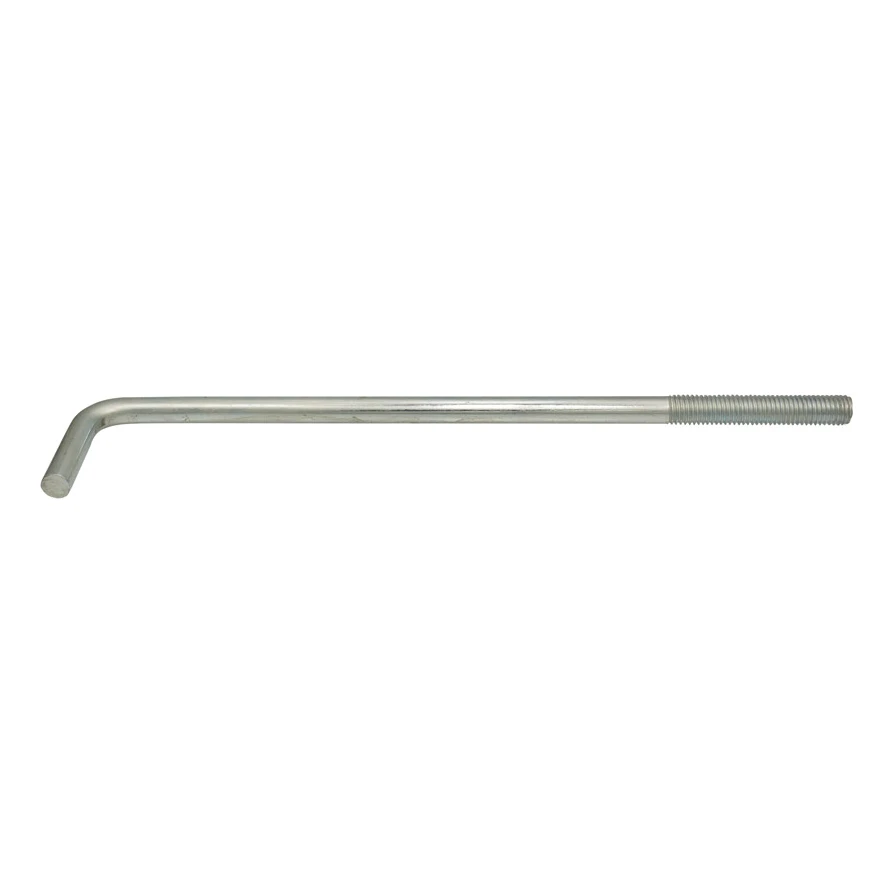

La tige a la forme d'un L — la partie inférieure coudée (bras vertical A) est noyée dans le béton et assure l'ancrage mécanique. Le tronçon droit de la tige est fileté en filetage métrique M12 sur la longueur L1, avec un chanfrein facilitant le vissage de l'écrou. Le schéma technique indique les repères suivants : L — longueur totale, A — hauteur du bras coudé, ØD — diamètre de la tige, R — rayon de pliage, L1 — longueur de la partie filetée, M — taille du filetage.
La surface galvanisée assure une protection contre la corrosion dans l'environnement alcalin du béton frais ainsi que pendant le stockage sur le chantier. Le coude à 90° garantit un ancrage fiable dans le chaînage — les forces d'arrachement sont transmises au béton par un crochet mécanique, et non uniquement par frottement.
