Synerga Balus 1 – kit de montage PV pour balustrade de balcon
Synerga Balus 1 est un kit de montage complet permettant de fixer des panneaux photovoltaïques sur une balustrade de balcon, de terrasse ou toute autre rambarde. Grâce à l'utilisation d'acier inoxydable H17 et d'aluminium 6060, la construction est légère, durable et résistante aux intempéries. Le kit est conçu pour des modules PV d'une hauteur maximale de 1052 mm et assure un angle d'inclinaison du panneau de 10°.
L'aspect moderne et minimaliste du support permet au panneau installé de s'intégrer harmonieusement à la façade du bâtiment. Une solution idéale pour l'habitat collectif et partout où l'installation PV sur toiture ou au sol n'est pas possible.
Caractéristiques techniques
- Taille maximale des panneaux PV : 1052 mm
- Angle d'inclinaison du panneau : 10°
- Matériau des supports : acier inoxydable 1.4016/H17, épaisseur 5 mm
- Matériau des cornières 65×65 : acier inoxydable 1.4016/H17
- Matériau des raccords et profilés : aluminium 6060
- Profilés de montage : 40×40×1040 mm
- Joint : EPDM 80 cm
- Dimensions du support porteur : longueur 1000 mm, diagonale 1014 mm, profondeur 139,20 mm, épaisseur 3 mm
- Poids de l'emballage : 6,75 kg
- Dimensions de l'emballage : 114 × 36 × 7 cm

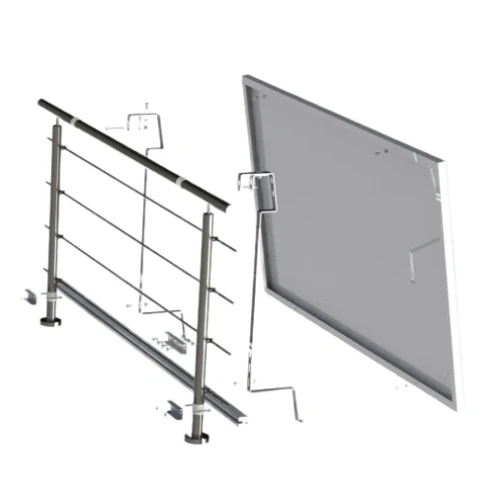

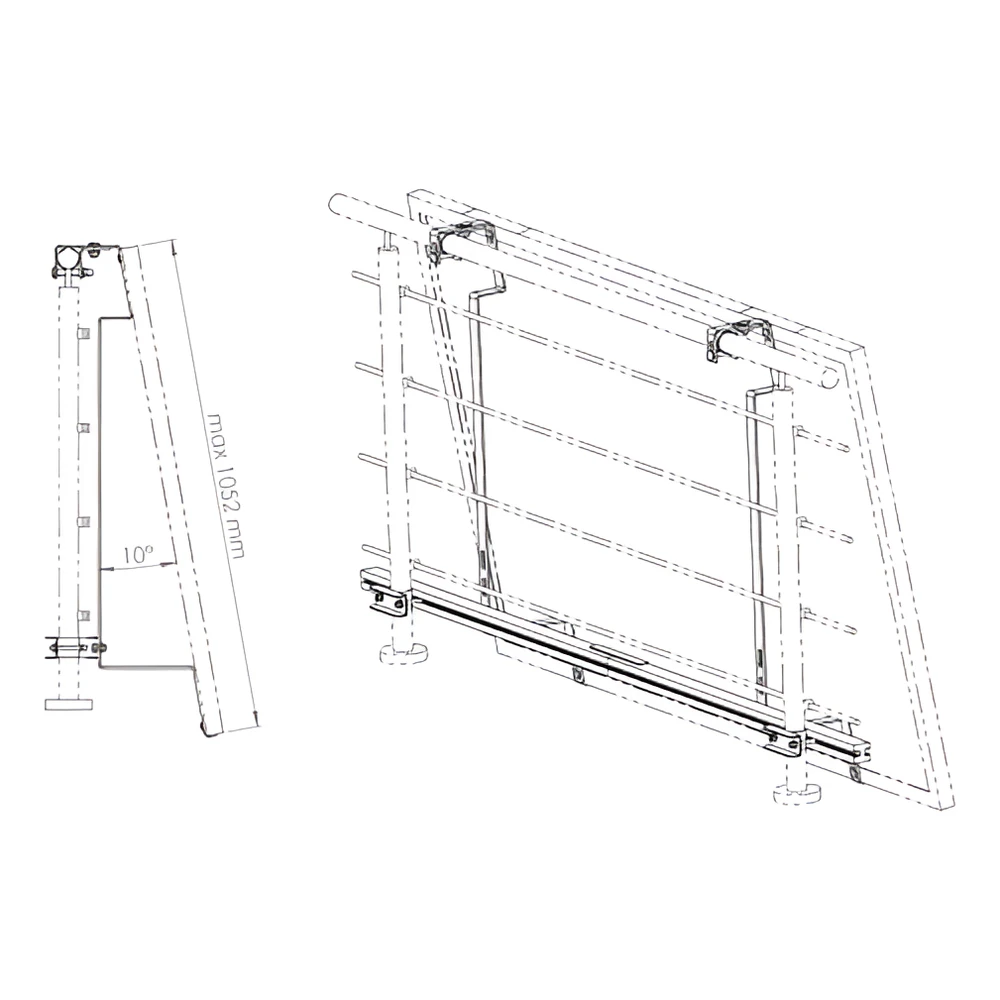

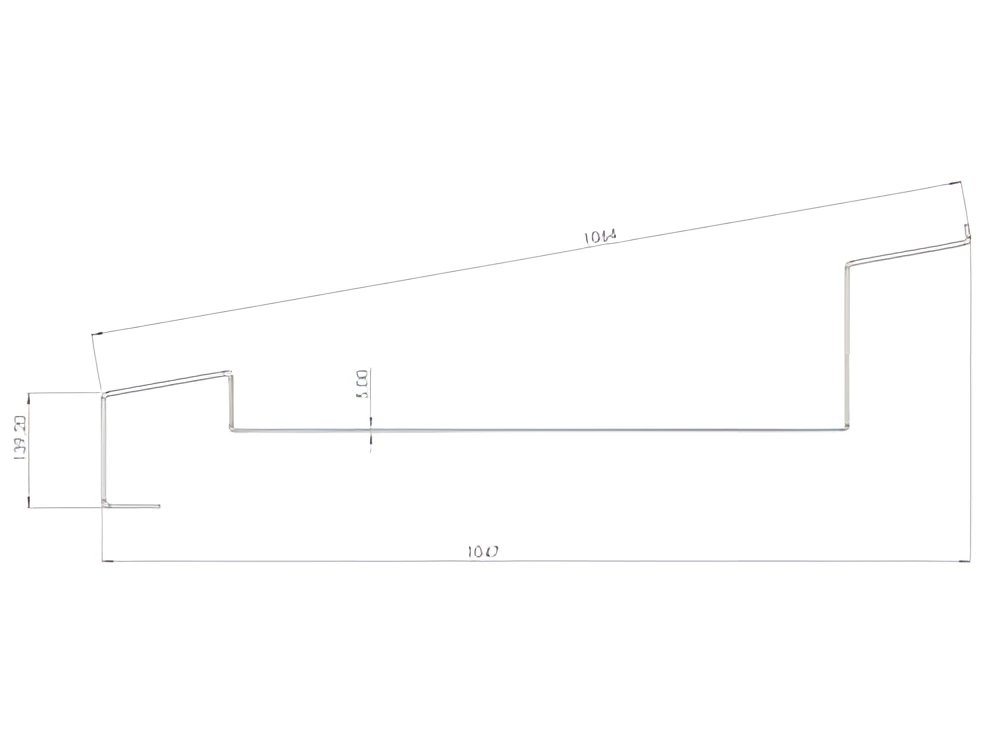

Schéma de montage et vue de la construction

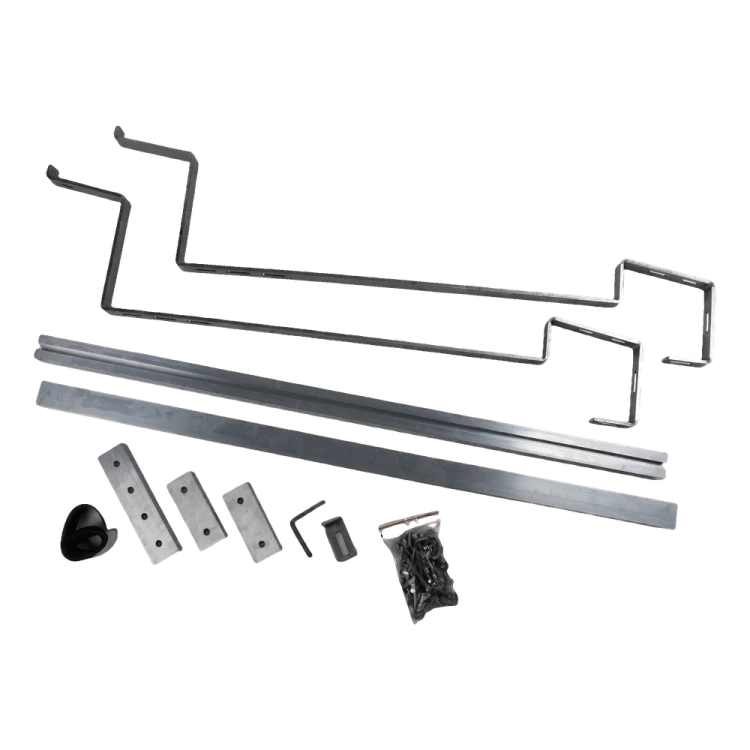

Contenu du kit

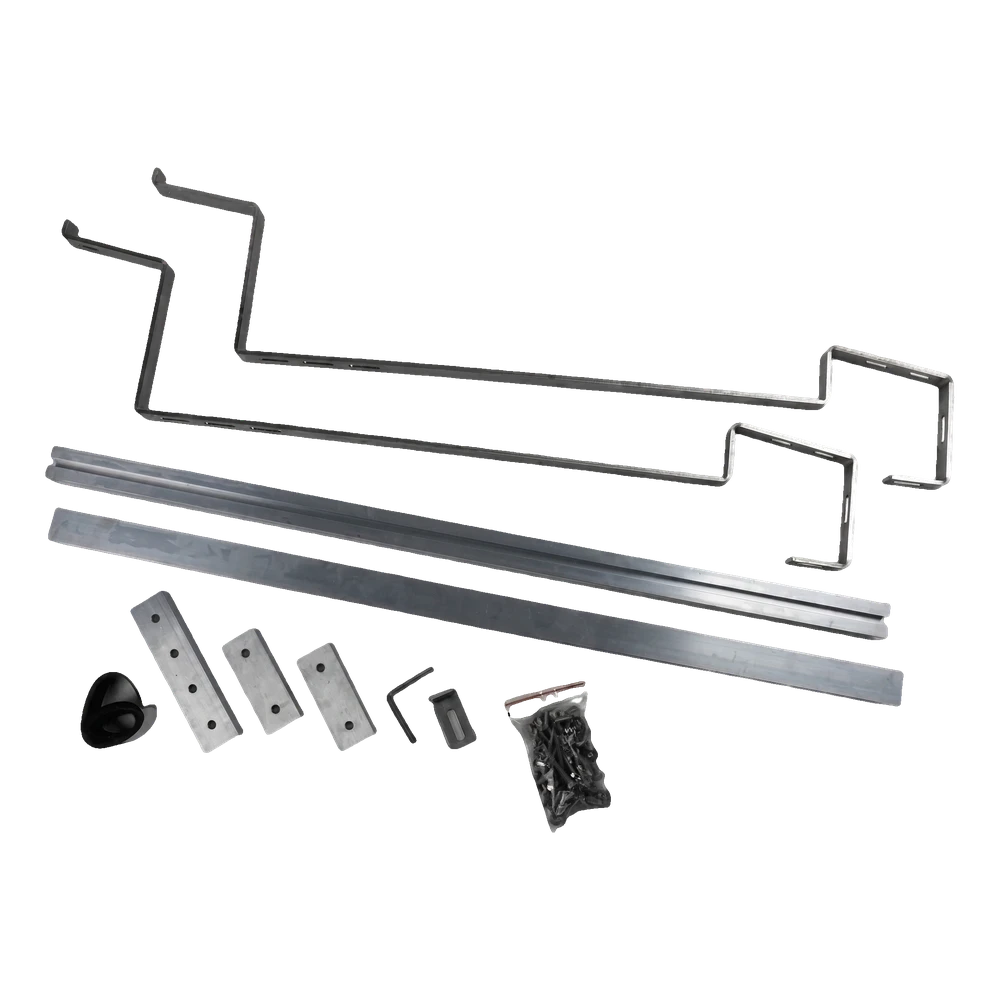

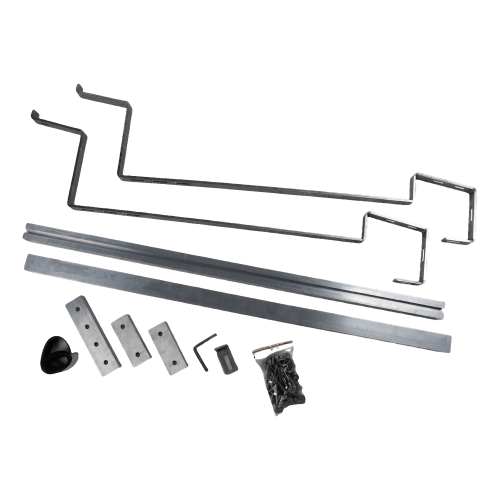

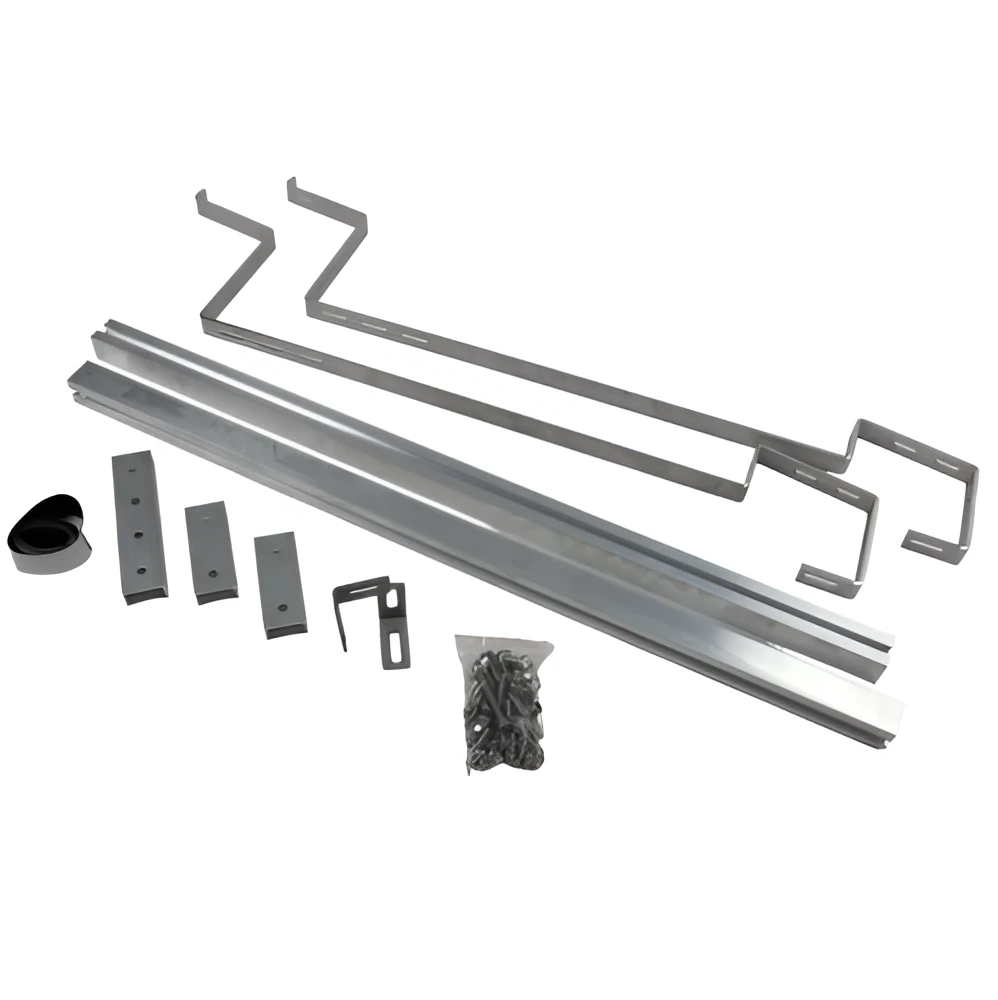

Le kit comprend deux supports pour panneaux photovoltaïques, des profilés de montage 40×40×1040 mm, un joint EPDM 0,8 m ainsi qu'un ensemble complet de vis, écrous et raccords nécessaires au montage du panneau sur la rambarde.

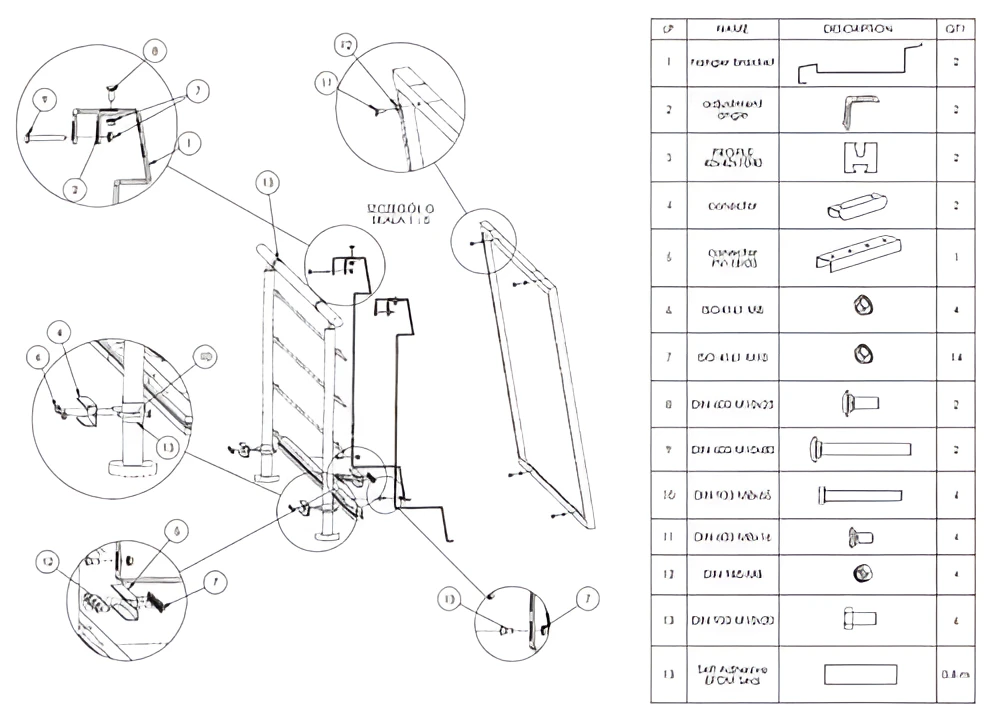

Liste des pièces du kit Balus 1
| N° | Désignation | Quantité |
|---|---|---|
| 1 | Support de cadre | 2 |
| 2 | Raccord d'angle | 2 |
| 3 | Insert en plastique | 2 |
| 4 | Raccord | 2 |
| 5 | Support de raccord | 1 |
| 6 | Écrou M6 | 4 |
| 7 | Écrou M8 | 14 |
| 8 | Vis M6×20 | 2 |
| 9 | Vis M8×40 | 2 |
| 10 | Cheville 8×40 | 4 |
| 11 | Vis M4×10 | 4 |
| 12 | Écrou M4 | 4 |
| 13 | Vis M8×20 | 6 |
| 14 | Ruban adhésif EPDM | 0,4 m |
Spécification des matériaux
Spécification technique
| Paramètre | Valeur |
|---|---|
| Taille maximale des panneaux PV | 1052 mm |
| Angle d'inclinaison | 10° |
| Matériau des supports | Acier inoxydable 1.4016/H17 |
| Matériau des cornières 65×65 | Acier inoxydable 1.4016/H17 |
| Matériau des raccords et profilés | Aluminium 6060 |
| Profilés de montage | 40×40×1040 mm |
| Supports – longueur | 1047 mm |
| Supports – épaisseur | 5 mm |
| Joint EPDM | 80 cm |
| Poids de l'emballage | 6,75 kg |
| Dimensions de l'emballage | 114 × 36 × 7 cm |
Utilisation
Le kit Balus 1 est conçu pour le montage sur des rambardes de balcon. Il constitue une solution dédiée à l'habitat collectif ainsi qu'aux bâtiments où l'installation classique d'une installation photovoltaïque sur toiture ou au sol n'est pas possible. Tous les éléments sont fabriqués à partir de matériaux anticorrosion, garantissant un maintien durable et sûr du panneau dans des conditions extérieures.

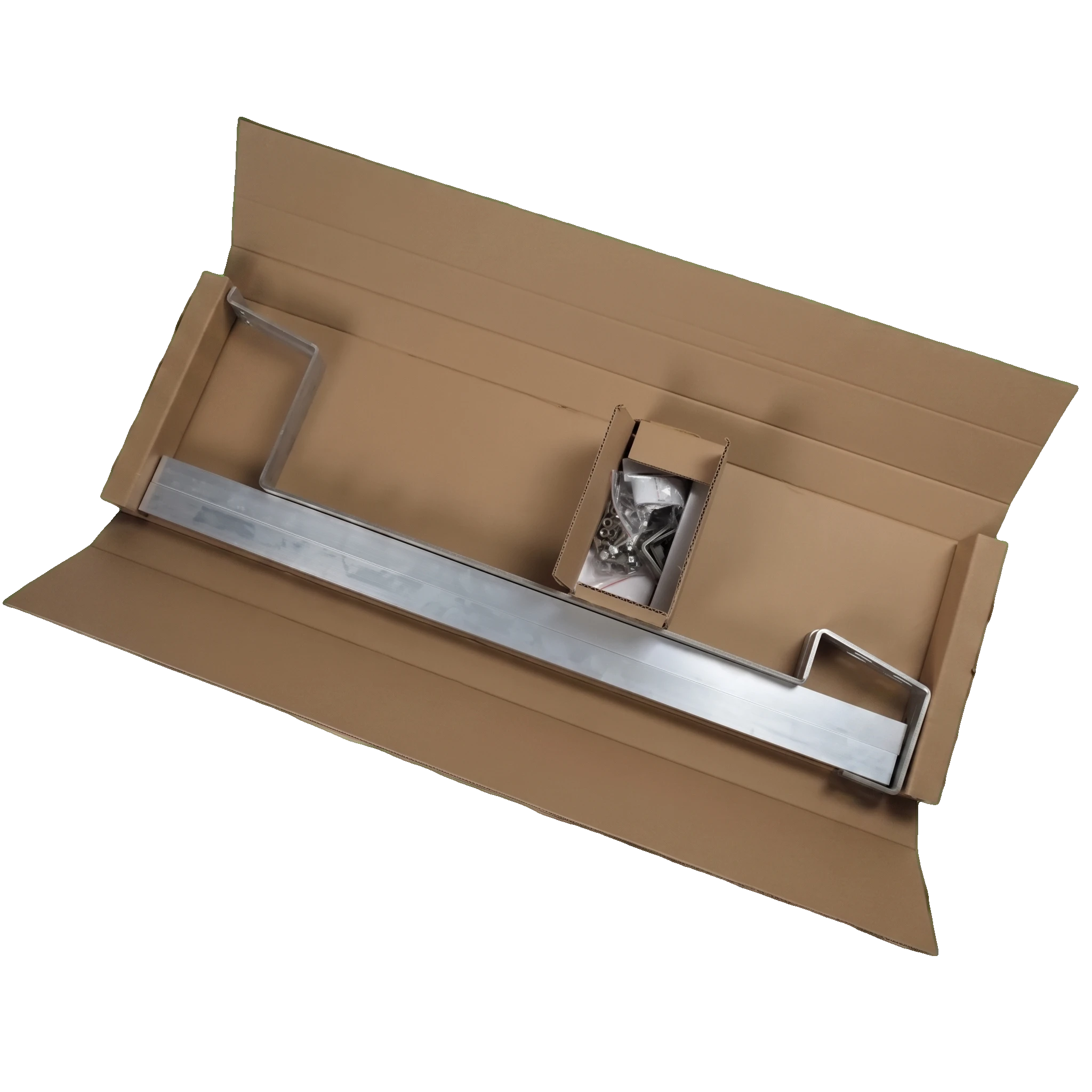

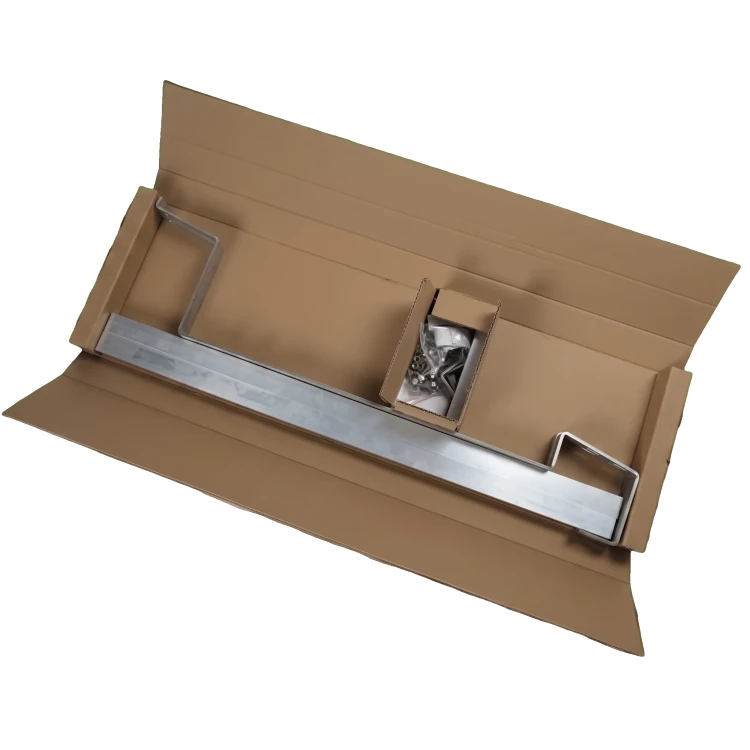

Emballage et logistique
Le kit est livré dans un emballage carton compact aux dimensions 114 × 36 × 7 cm et d'un poids de 6,75 kg, ce qui facilite le stockage et le transport. Tous les éléments de montage — supports, profilés, raccords, vis et joint — sont soigneusement emballés dans un seul envoi.
