Support trapézoïdal incliné avec joint EPDM H63 L330 – adaptateur de toiture aluminium PV
product unavailable
ajouter à la liste de souhaits
0
Description

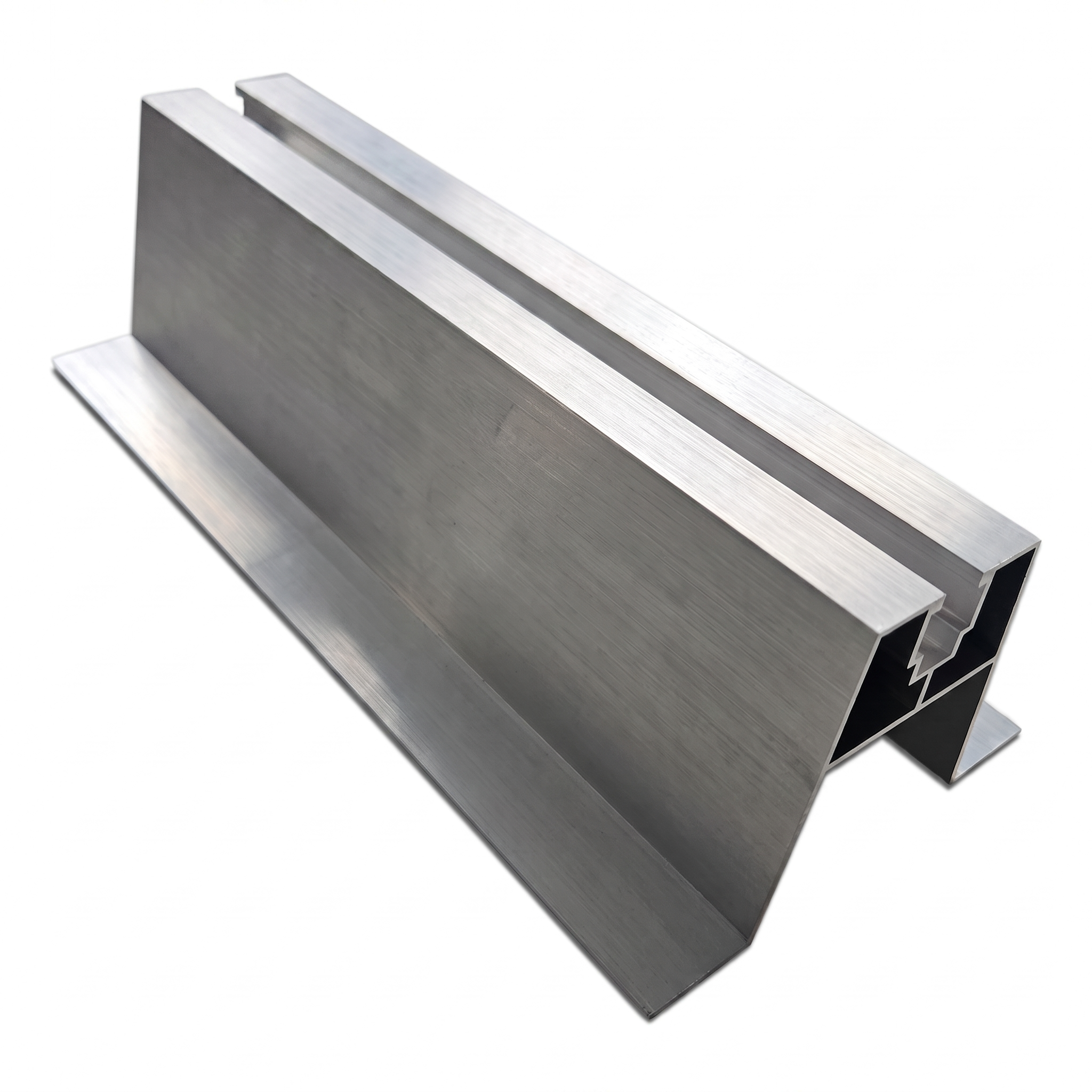

Pont trapézoïdal biais avec joint EPDM H63 L330 – aluminium
Pont trapézoïdal biais avec joint EPDM est un élément d'écartement en aluminium destiné au montage de structures photovoltaïques sur des toits recouverts de bac acier trapézoïdal. La forme biaisée du profil reproduit parfaitement la géométrie de l'onde du bac, assurant un appui stable et étanche du rail de montage sans nécessiter de cales de nivellement supplémentaires.
Grâce au joint intégré EPDM, le pont protège efficacement la couverture de toit contre l'infiltration d'eau au point de fixation. Le joint compense les irrégularités de la surface du bac et amortit les microvibrations, ce qui prolonge la durée de vie de l'assemblage et minimise le risque de corrosion au point de contact.
Avantages pour l'équipe de montage
- Géométrie biaisée — profil adapté à l'inclinaison de l'onde du bac trapézoïdal, éliminant la nécessité de découper et de plier les éléments sur le chantier
- Joint EPDM inclus — élément prêt à installer, ne nécessitant pas de commander et de coller séparément les joints
- Aluminium — matériau léger et résistant à la corrosion, facilitant le transport sur le toit et assurant une durabilité sur de nombreuses années
- Poids compact de 0,350 kg — facile à manipuler et à stocker, ne surcharge pas la structure du toit
Dimensions et caractéristiques techniques
- Longueur (L) : 330 mm
- Hauteur (H) : 63 mm
- Largeur totale de la base : 94,4 mm
- Largeur de la plateforme supérieure : 40 mm
- Épaisseur des parois du profil : 1,2 mm
- Épaisseur des parois du canal de fixation : 1,3 mm
- Largeur du canal supérieur (externe) : 16,3 mm
- Largeur du canal supérieur (interne) : 13,7 mm
- Poids : 0,350 kg
Matériau et finition
- Matériau du profil : aluminium
- Finition : anodisation standard
- Joint : EPDM

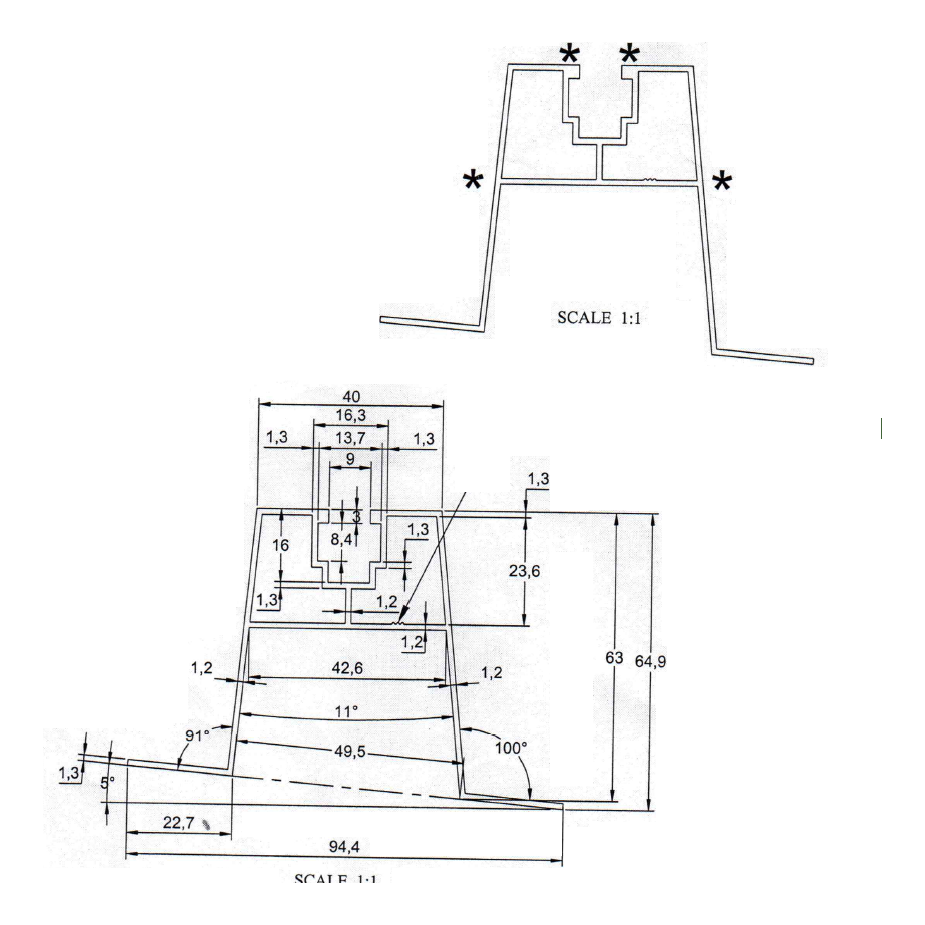

Structure du profil
La section transversale du profil en forme de trapèze présente deux semelles symétriques qui s'appuient contre la surface du bac de toiture. Les parois latérales se prolongent en une nervure intérieure de renforcement. Dans la partie supérieure du profil se trouve un canal de montage d'une largeur intérieure de 13,7 mm avec une ouverture de 8,4 mm, permettant la fixation de boulons et de pinces sur les rails porteurs. Les endroits marqués d'un astérisque peuvent présenter des traces de chaleur (heat lines) apparaissant lors du processus d'extrusion de l'aluminium — cela ne constitue pas un défaut de qualité.
Le pont trapézoïdal biais H63 L330 est un élément intermédiaire fiable entre le bac acier trapézoïdal et la structure photovoltaïque, qui réduit le temps de montage et améliore la qualité de chaque installation de toiture.
