Support ponctuel verre 8-16,76mm ø 48/26/M10x38 à clé Allen AISI304 satiné système plat
product unavailable
ajouter à la liste de souhaits
Description

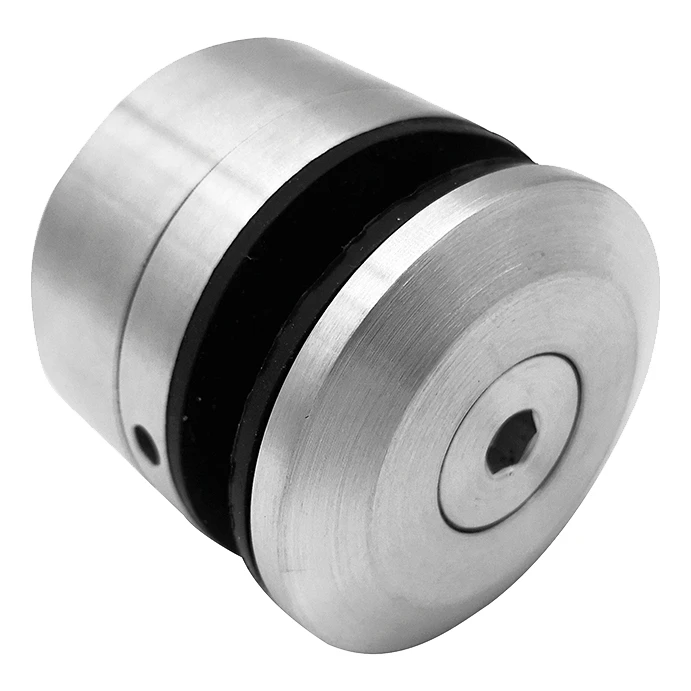

Support ponctuel pour verre ø 48 mm AISI 304 satiné – système plat
Support ponctuel rond ø 48 mm pour fixation de verre dans les balustrades inoxydables — destiné au montage sur surfaces planes. Fabriqué en acier inoxydable AISI 304 avec finition satinée, ce qui assure une haute résistance à la corrosion ainsi qu'un aspect esthétique et discret. Le support accommode les vitres d'épaisseur de 8 à 16,76 mm, ce qui le rend adapté aussi bien aux balustrades avec vitres trempées qu'avec vitres feuilletées.
Construction et montage
Le support possède une construction en deux parties avec joints en caoutchouc protégeant la vitre contre les dommages mécaniques et assurant une fixation stable et sans jeu. Le montage s'effectue à la clé Allen, ce qui facilite le serrage précis et permet une installation rapide sans outils spécialisés. L'élément de fixation est équipé d'un filetage M10, servant à la connexion avec l'ancrage installé dans la structure porteuse. Le trou oblong central de dimensions 21,5 × 12 mm permet le réglage de la position du support lors du montage, ce qui est particulièrement utile pour l'alignement vertical des panneaux de verre.

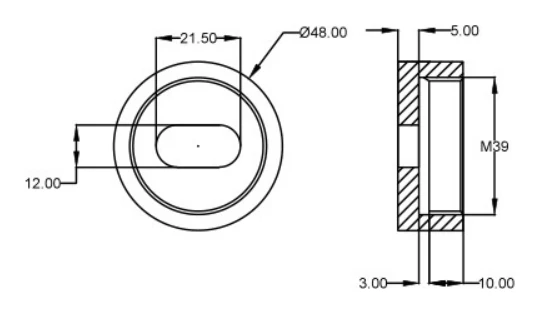

Dimensions et spécification technique
- Diamètre extérieur : ø 48 mm
- Filetage de fixation : M10
- Longueur de la tige filetée : 38 mm
- Épaisseur du verre : 8–16,76 mm
- Trou requis dans le verre : ø 20 mm
- Trou oblong (réglage) : 21,5 × 12 mm
- Épaisseur de la base : 3 mm
- Profondeur de la partie cylindrique : 10 mm
- Profondeur du gradin intérieur : 5 mm
- Matériau : acier inoxydable AISI 304
- Finition de surface : satiné
- Système de montage : plat (flat)
- Poids : 0,42 kg
- Volume : 281,25 cm³
Application
Le support est destiné principalement aux balustrades vitrées montées sur surfaces planes — poteaux, murs, profilés en acier. Grâce à la gamme universelle d'épaisseur de verre (8–16,76 mm), il peut être utilisé avec des vitres trempées monocouches ainsi qu'avec des vitres feuilletées multicouches (par ex. 2×8,38 mm = 16,76 mm). La finition satinée s'harmonise parfaitement avec les autres éléments de balustrades en acier inoxydable brossé, conservant un aspect cohérent de toute l'installation.
Données techniques
| Système de montage | Plat |
| Épaisseur du verre [mm] | 8-16,76 |
| Matériau | AISI 304 |
| Finition | Satiné |
