Support ponctuel verre 4-16,76mm ø 30/4/M8 AISI304 système plat satiné
Leave feedback on the product
Support ponctuel pour verre ø 30 mm M8 en acier AISI 304 satiné avec entretoise de 4 mm. Pour balustrades en verre de 4-16,76 mm d'épaisseur. Avec joints d'étanchéité isolants. Montage plat, trou min. ø13 mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-564
Caractéristiques du produit
[PIM] uchwyty-do-szkla-punktowe #125
- Matériau AISI 304
- Finition Satiné
- Système de montage Plat
- Épaisseur du verre [mm] 4-16,76
Description

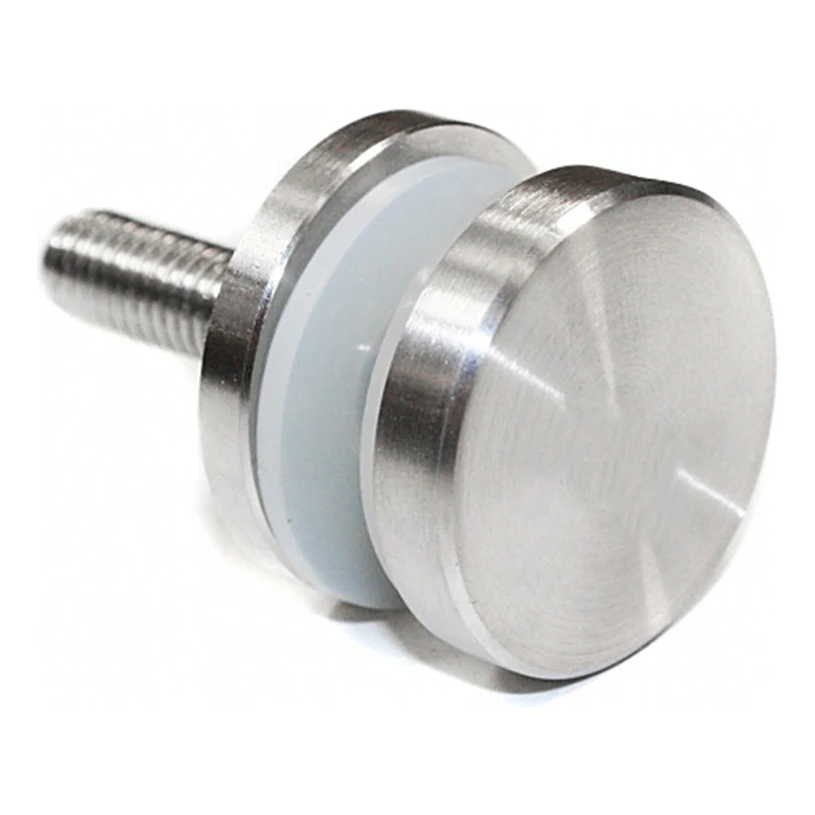

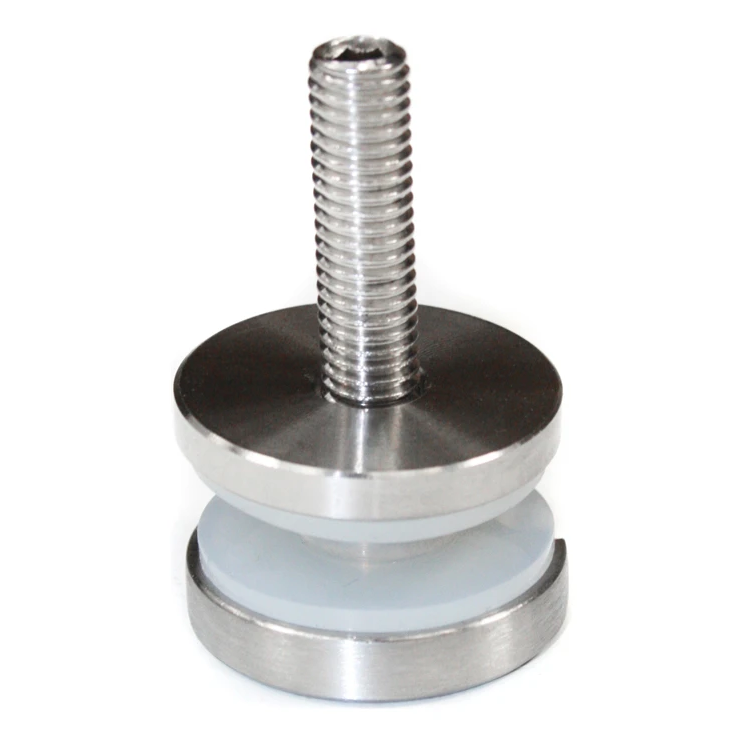

Support ponctuel pour verre ø 30 mm M8 – acier AISI 304, satiné
Support ponctuel pour verre ø 30 mm avec filetage M8 et entretoise 4 mm — élément de fixation solide destiné au montage de balustrades en verre sur surfaces planes. Fabriqué en acier inoxydable AISI 304 avec finition satinée, il garantit durabilité et aspect esthétique dans chaque réalisation.
Le support ponctuel circulaire (rotule) permet une fixation rapide et sûre du panneau de verre dans la balustrade inoxydable. La construction avec douille d'entretoise d'épaisseur 4 mm permet de maintenir un espacement uniforme du verre par rapport à la surface de montage. L'ensemble comprend un kit complet de joints isolants qui protègent le verre du contact direct avec l'acier — éliminant le risque de fissures et assurant un fonctionnement silencieux et stable de la fixation.
Application et compatibilité
Le support est destiné aux verres d'épaisseur de 4 mm à 16,76 mm (y compris verre feuilleté VSG). Le diamètre minimal du trou de montage dans le verre est de ø 13 mm. Grâce au filetage universel M8, l'élément s'intègre facilement aux systèmes typiques de balustrades inoxydables montées sur murs, poteaux et constructions planes.

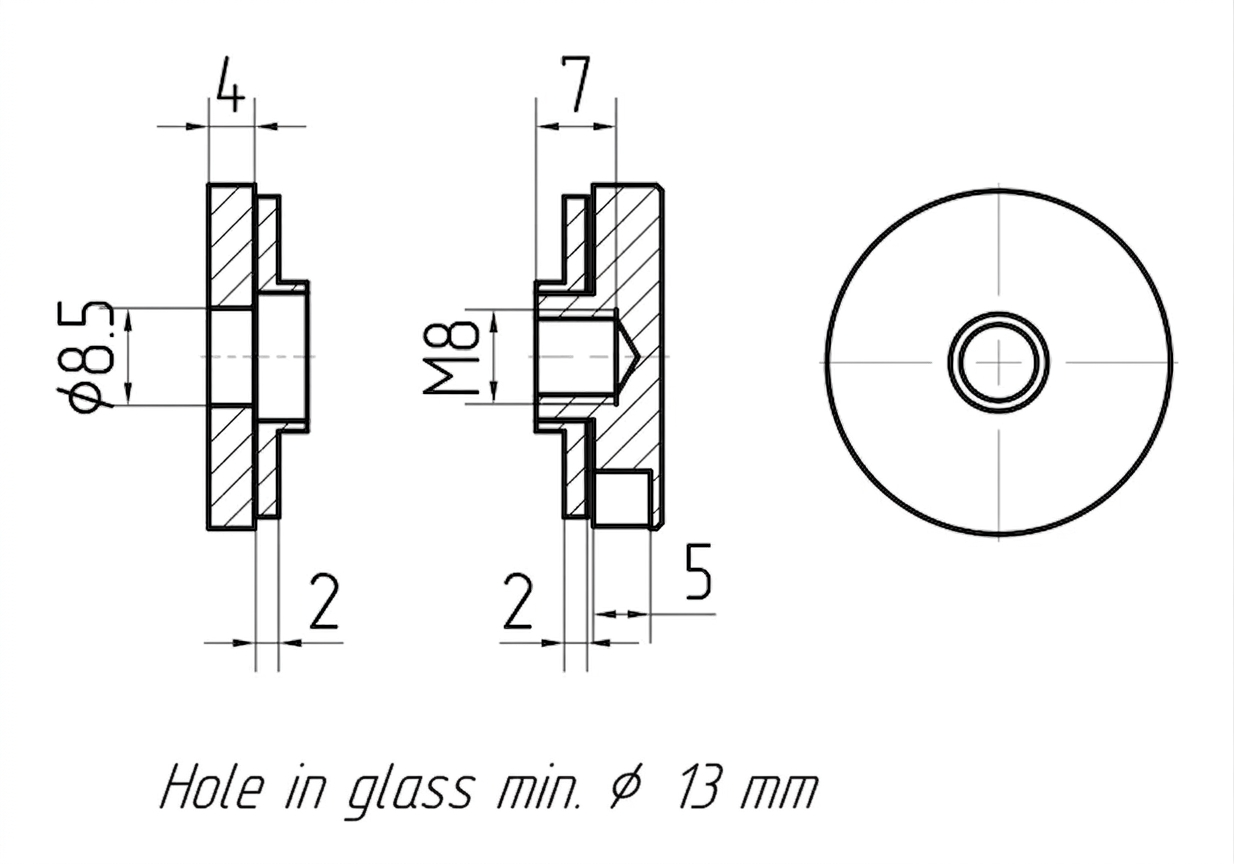

Dimensions et paramètres techniques
- Diamètre du support : ø 30 mm
- Filetage : M8
- Diamètre du trou traversant : ø 8,5 mm
- Entretoise (douille d'entretoise) : 4 mm
- Épaisseur de la base : 5 mm
- Profondeur du trou fileté : 7 mm
- Hauteur de la collerette d'entretoise : 2 mm
- Trou minimal dans le verre : ø 13 mm
- Épaisseur du verre : 4–16,76 mm
- Système de montage : plat
Matériau et finition
- Matériau : acier inoxydable AISI 304
- Finition : satiné
- Dans l'ensemble : kit complet de joints isolant le verre de l'acier
Données logistiques
- Poids : 0,1 kg
- Volume : 70 cm³
- EAN : 5903313207713
