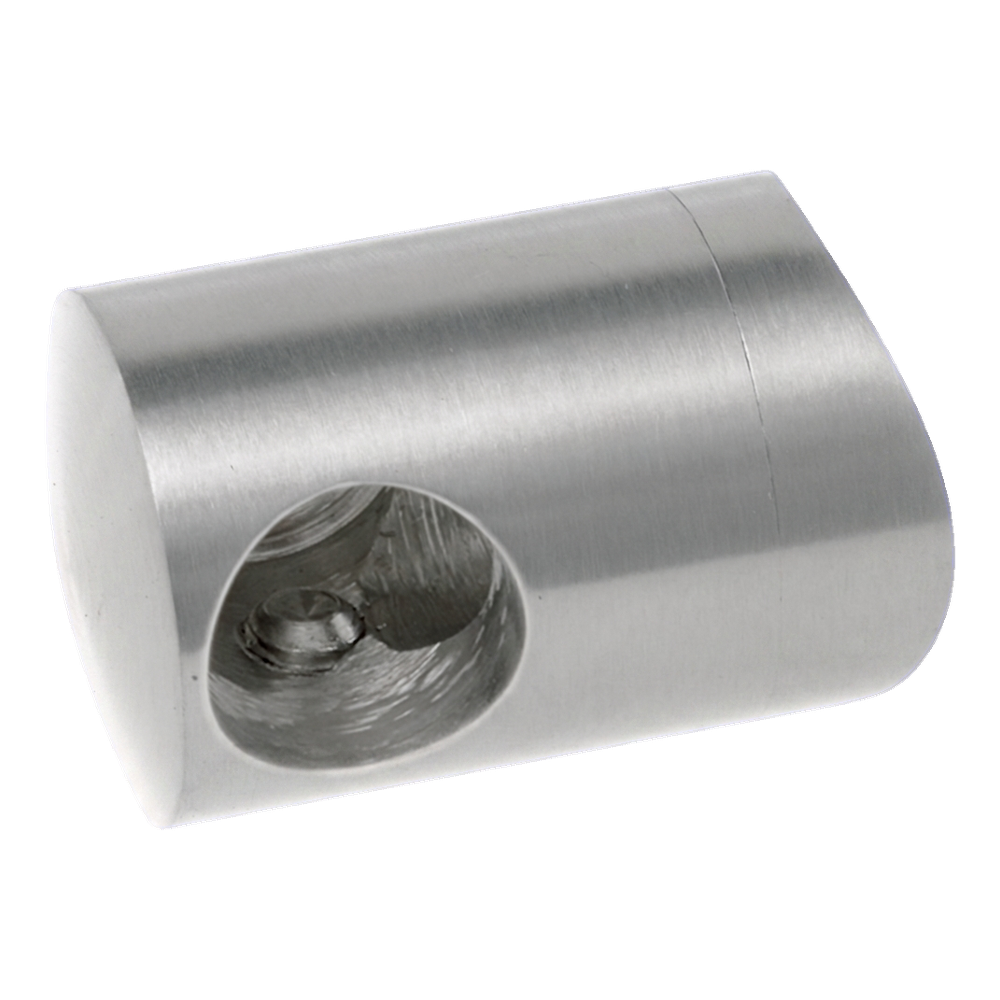

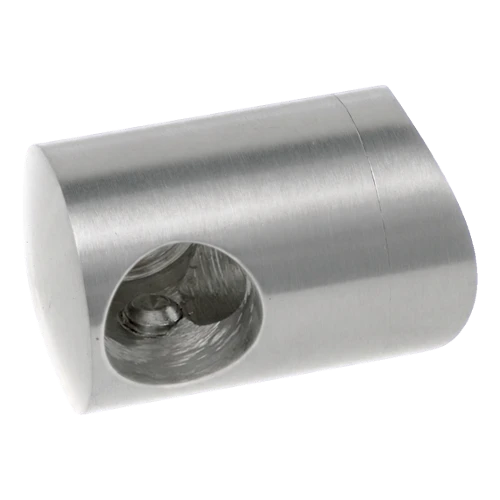

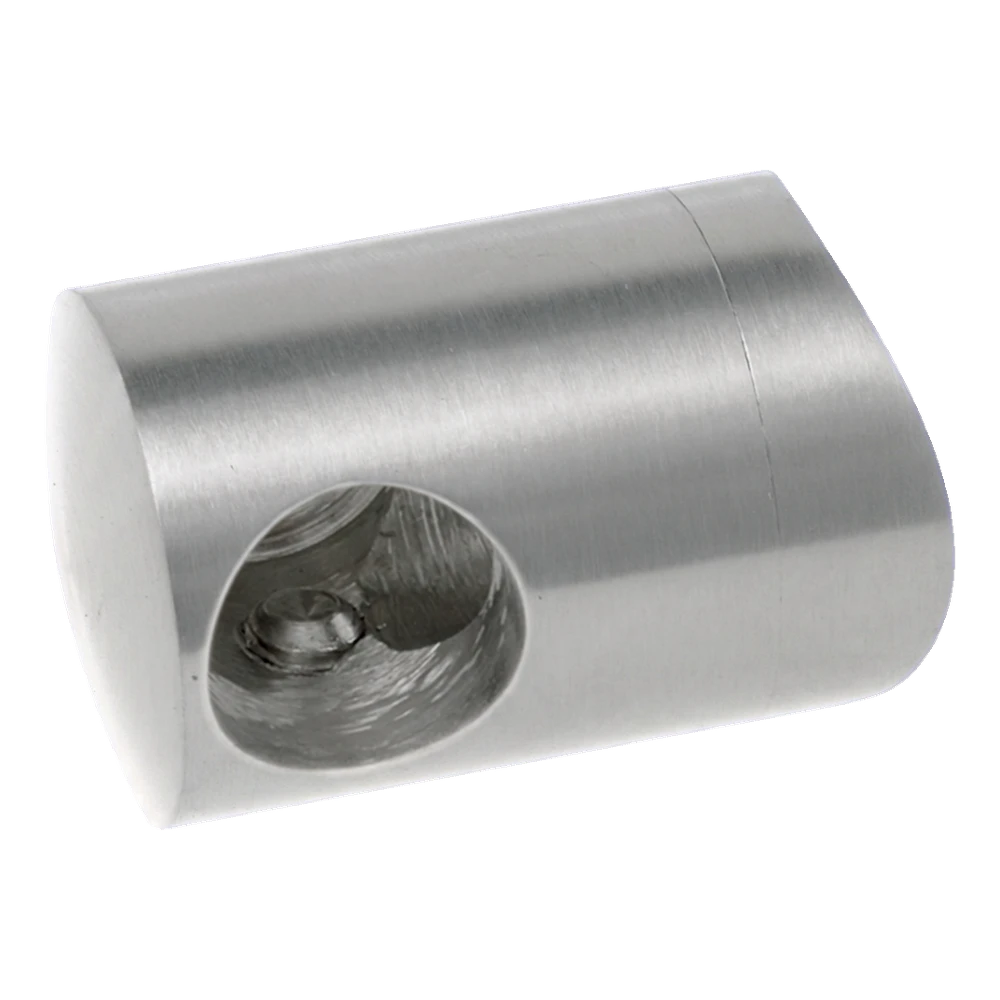

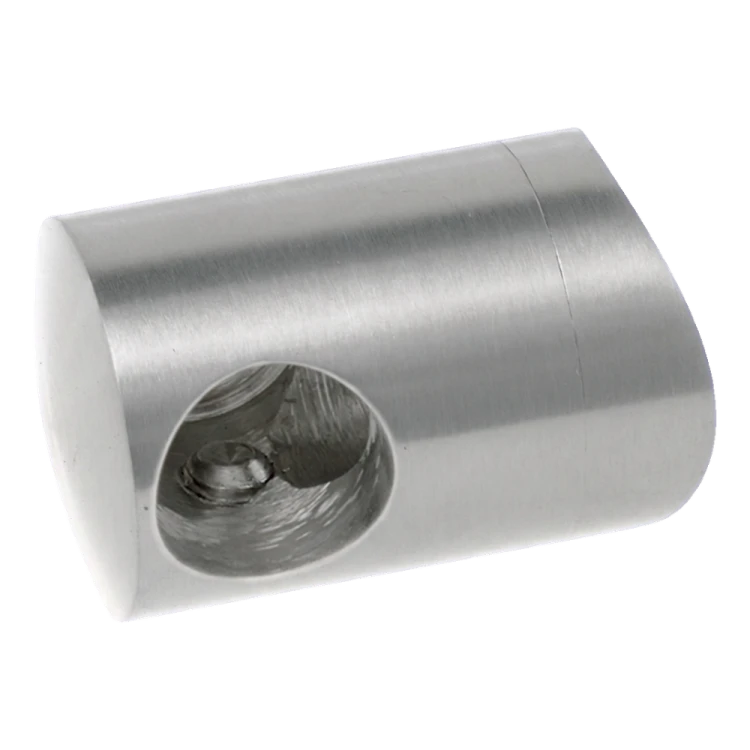

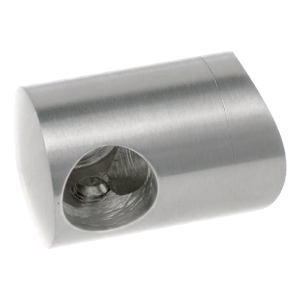

Support d'extrémité droit PSG pour balustrade pour tige fi 12 mm sur tube fi 42,4 mm – acier inoxydable AISI 304 satiné
Leave feedback on the product
Support d'extrémité droit PSG en acier inoxydable AISI 304, finition satinée. Pour tige fi 12 mm sur tube fi 42,4 mm. Diamètre extérieur du corps 22 mm, perçage de montage fi 6,5 mm. Distance d'axe depuis la base 20 mm. Poids 0,048 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-985
Caractéristiques du produit
[PIM] uchwyty-do-wypelnien #131
- Matériau AISI 304
- Finition Satiné
- Système de montage 42,4 mm
- Remplissage (tige / câble) Tige ronde Ø 12 mm
- Type de support D'extrémité droite
Description
Support d'extrémité droit PSG pour balustrade pour tige fi 12 mm sur tube fi 42,4 mm – acier inoxydable AISI 304 satiné
Support d'extrémité droit (de départ) pour tige de diamètre fi 12 mm, destiné au montage sur tube porteur fi 42,4 mm. L'élément sert à raccorder les remplissages de balustrade aux poteaux — il assure la rigidité requise de la construction et une finition esthétique de l'extrémité de la tige. Fabriqué en acier inoxydable AISI 304 avec finition satinée, ce qui garantit une haute résistance à la corrosion ainsi qu'un aspect élégant et mat adapté aux systèmes de balustrade populaires.
Le corps cylindrique possède un perçage traversant pour tige fi 12 mm, deux perçages pour vis de serrage permettant un blocage sûr de la tige ainsi qu'un perçage de montage central fi 6,5 mm pour la fixation sur le poteau. La base profilée en arc s'adapte parfaitement à la courbure du tube fi 42,4 mm, ce qui assure un contact stable et étanche sans nécessité d'usinage supplémentaire.

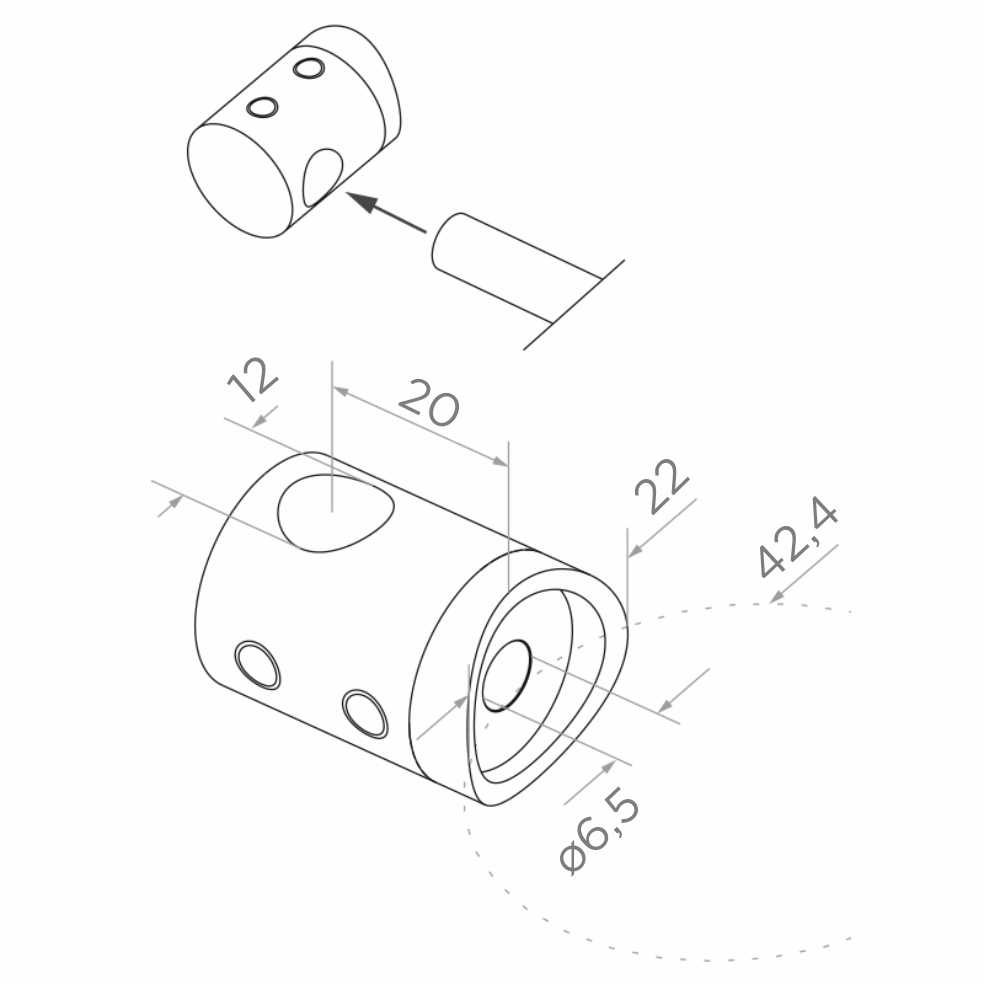

Dimensions et données techniques
- Fabricant : PSG
- Matériau : acier inoxydable AISI 304
- Finition de surface : satiné
- Système de balustrade : fi 42,4 mm
- Diamètre du perçage pour tige : fi 12 mm
- Diamètre extérieur du corps : 22 mm
- Distance d'axe du perçage depuis la base : 20 mm
- Diamètre du perçage de montage : fi 6,5 mm
- Diamètre du tube porteur (découpe en arc) : fi 42,4 mm
- Version : droite (d'extrémité / de départ)
- Poids : 0,048 kg
- EAN : 5901289671392
Application et montage
Le support se monte directement sur le tube de poteau fi 42,4 mm au moyen d'une vis traversant le perçage central fi 6,5 mm. La tige de remplissage fi 12 mm s'introduit dans le perçage latéral et se bloque avec les vis de serrage. Grâce à la construction compacte et au profilage précis de la base, le montage est rapide et ne nécessite pas de soudage — solution idéale pour les équipes de montage réalisant des balustrades en acier inoxydable dans le système 42,4 mm.
