Serre-câble à étrier pour câbles en acier galvanisé 5 mm – équivalent DIN 741

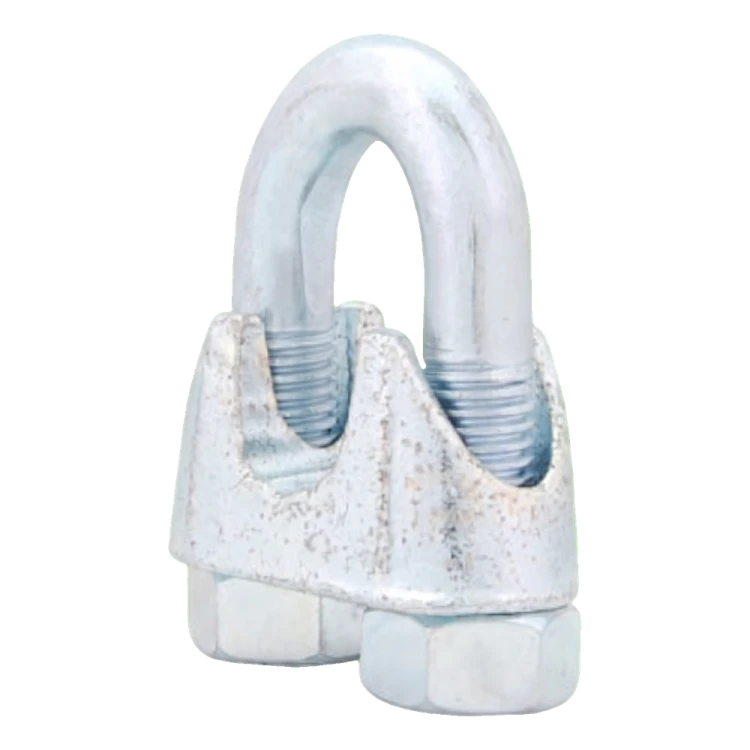

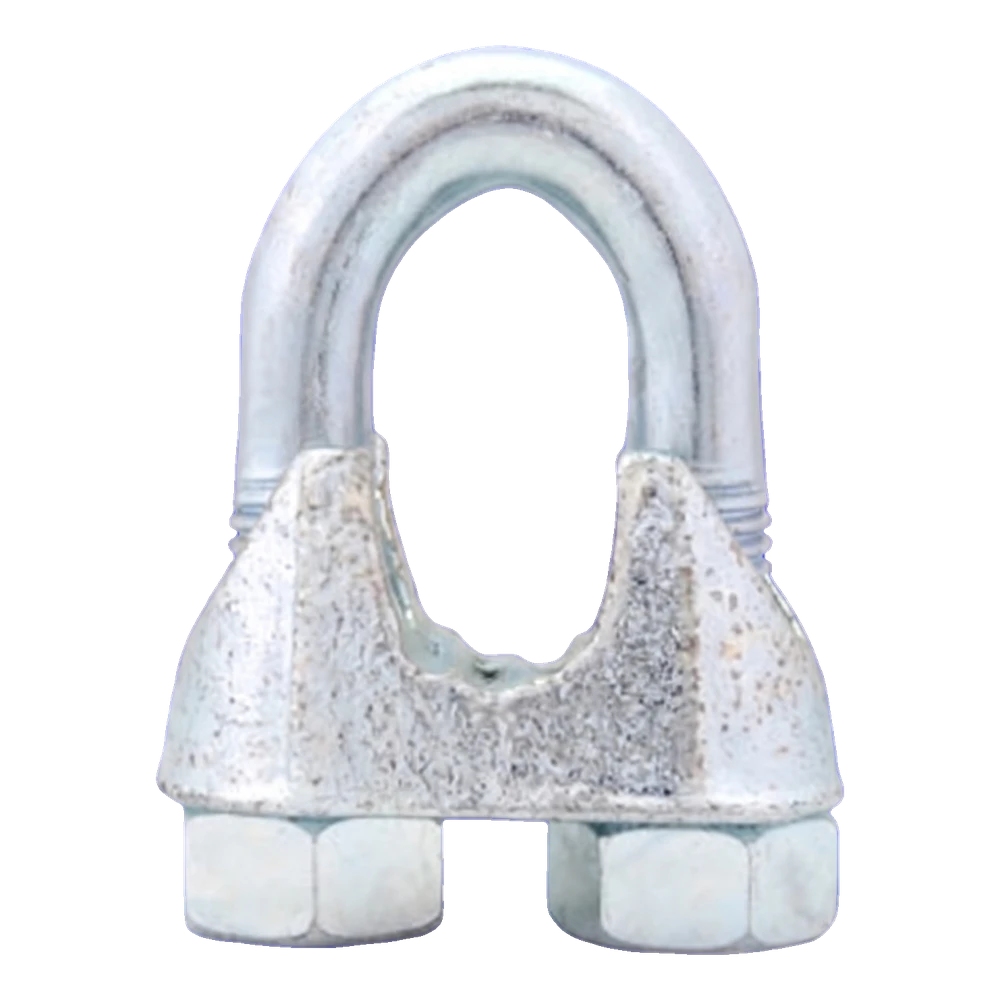

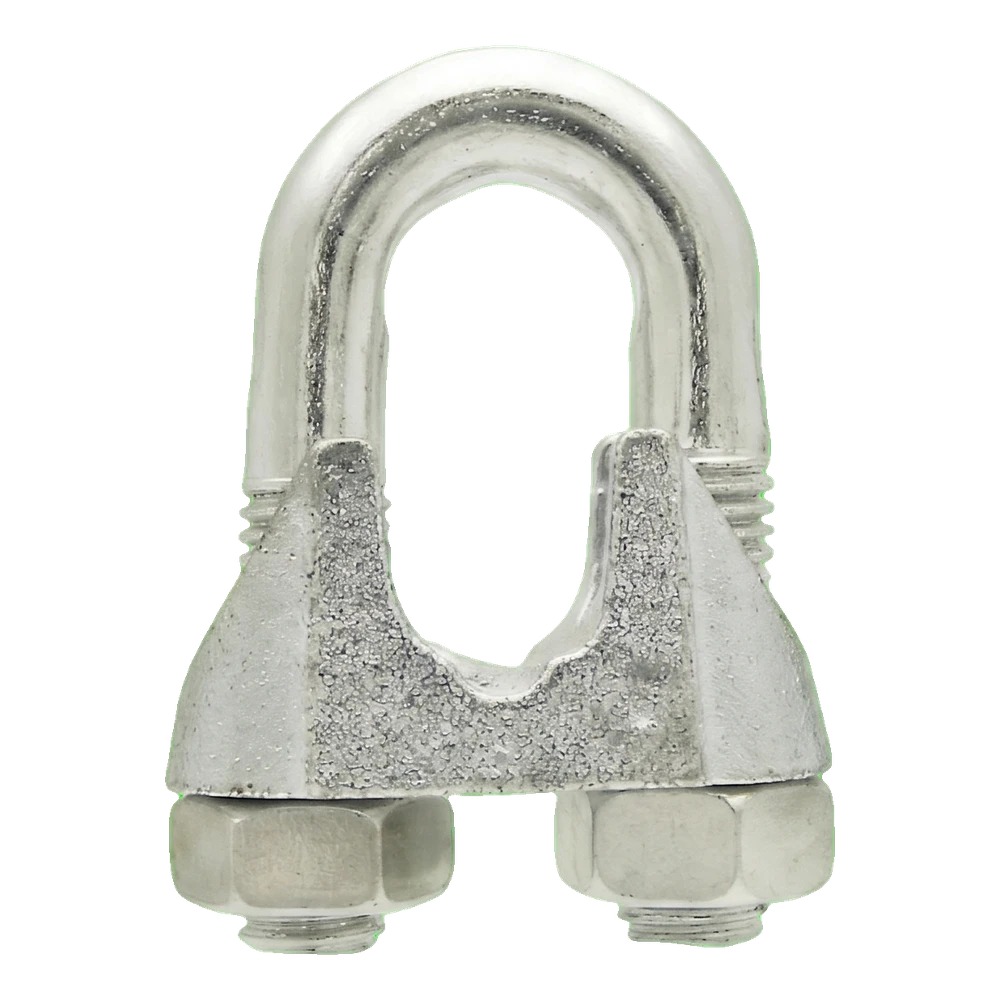

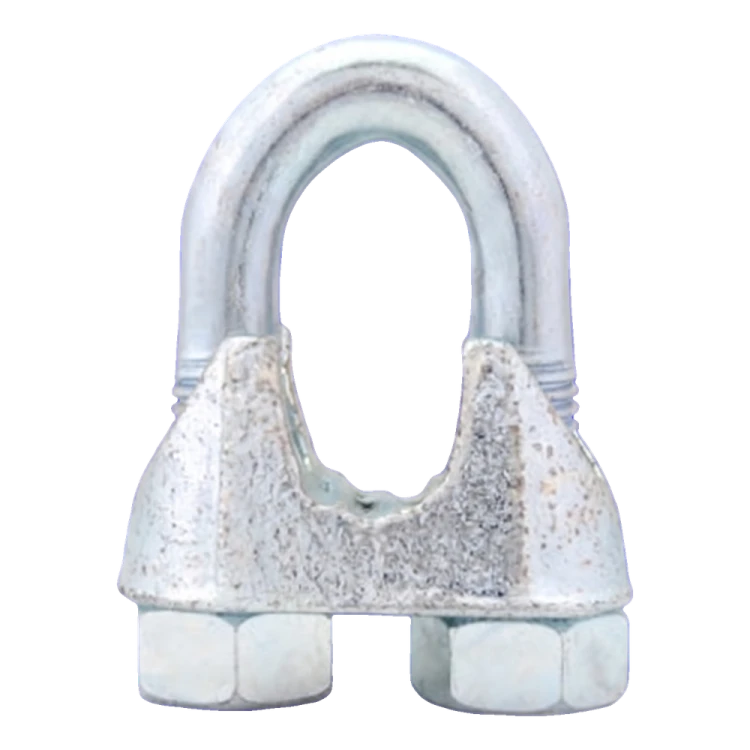

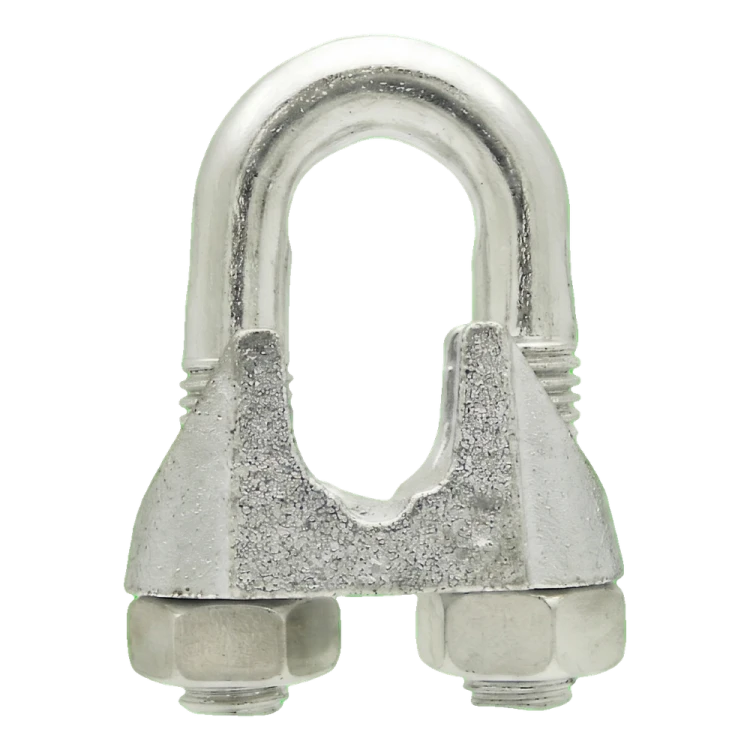

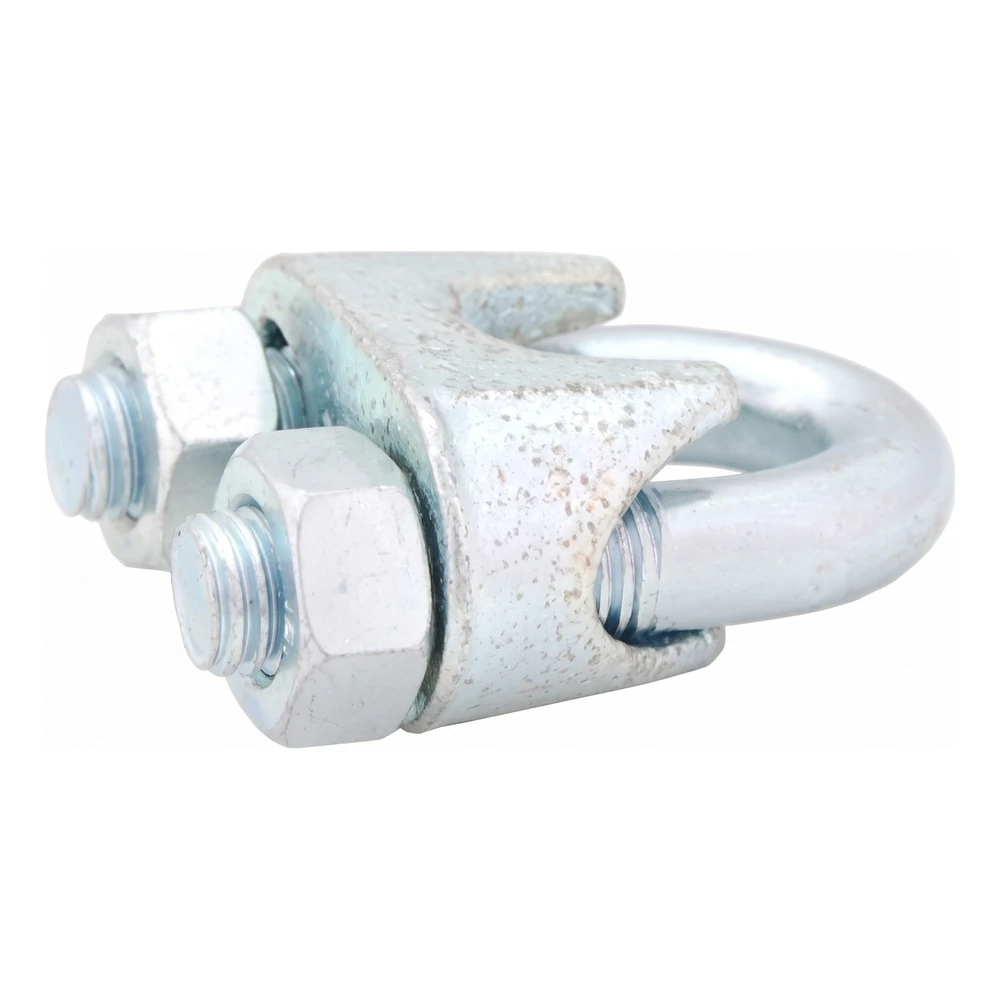

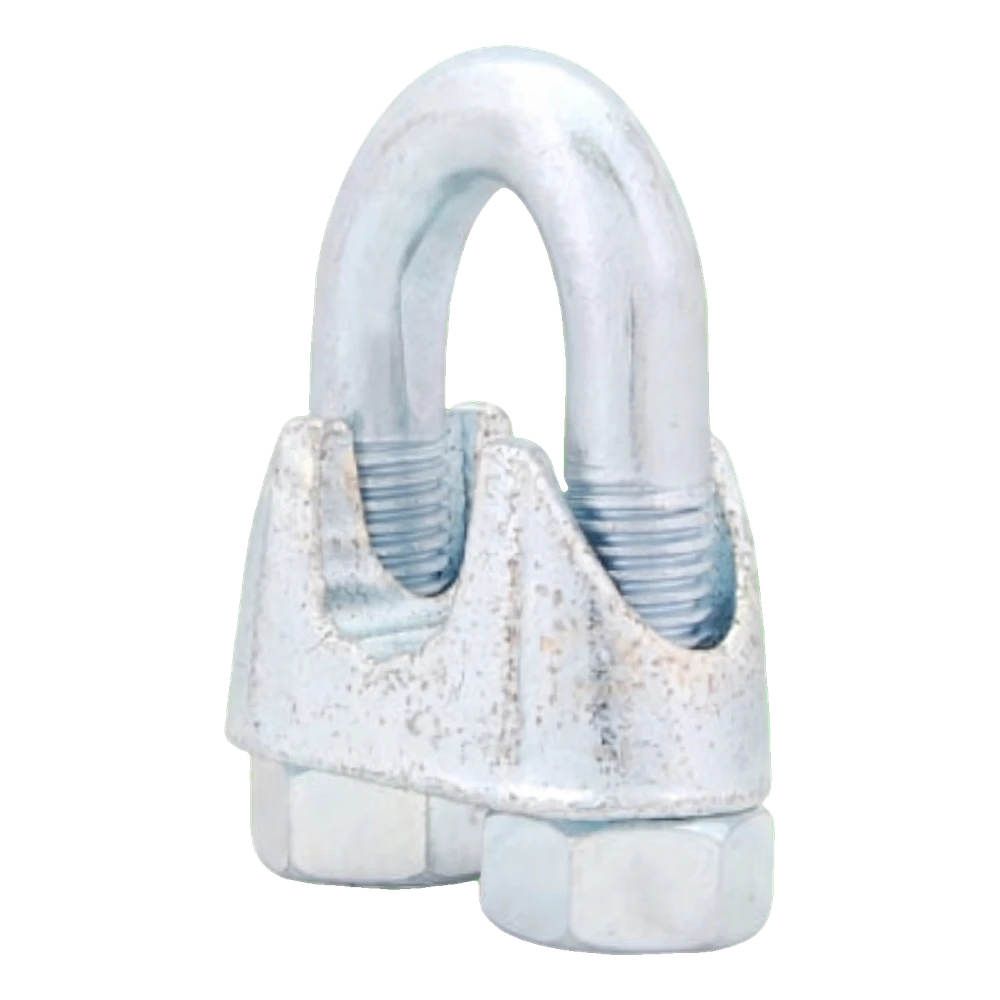

Serre-câble à étrier DIN 741 pour câbles en acier d'un diamètre de 5 mm. Le corps est réalisé en fonte, tandis que l'étrier et les écrous sont en acier C15 avec un revêtement galvanisé, qui assure une protection efficace contre la corrosion en extérieur. Le serre-câble sert à former durablement des boucles à l'extrémité des câbles en acier — le fabricant recommande d'utiliser au minimum 3 serre-câbles par boucle, espacés de 16,5 à 33 mm. La construction conforme à la norme DIN 741 garantit la répétabilité dimensionnelle et la compatibilité avec les câbles et accessoires d'autres fabricants. La fixation s'effectue à l'aide de deux écrous sur le filetage M5, ce qui permet de serrer précisément l'étrier contre le câble avec des clés d'atelier standard.

Caractéristiques et applications

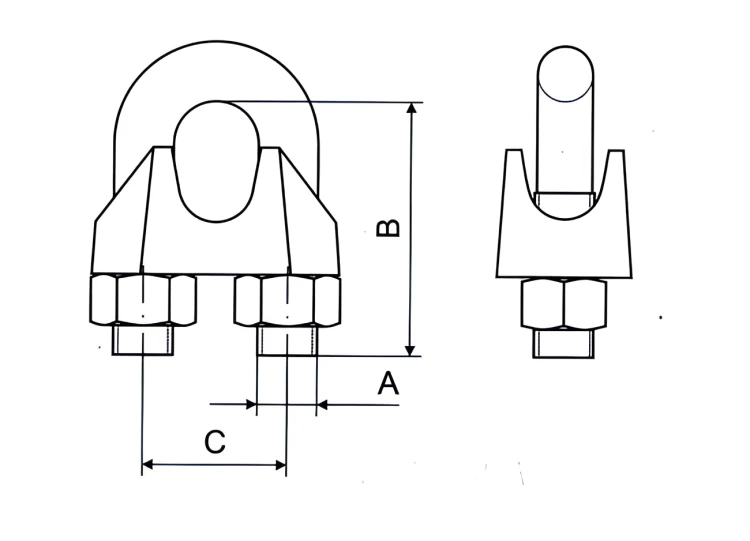

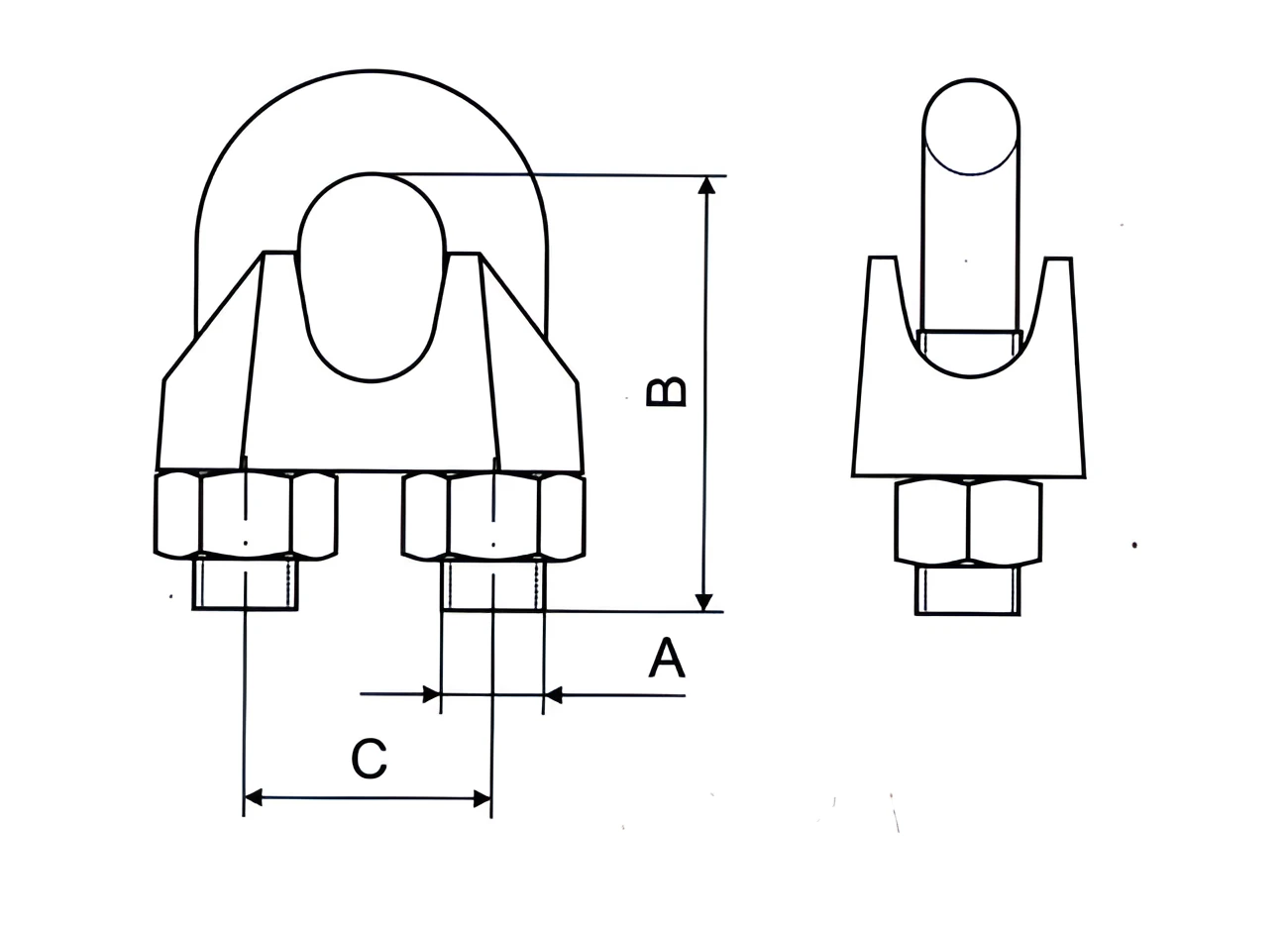

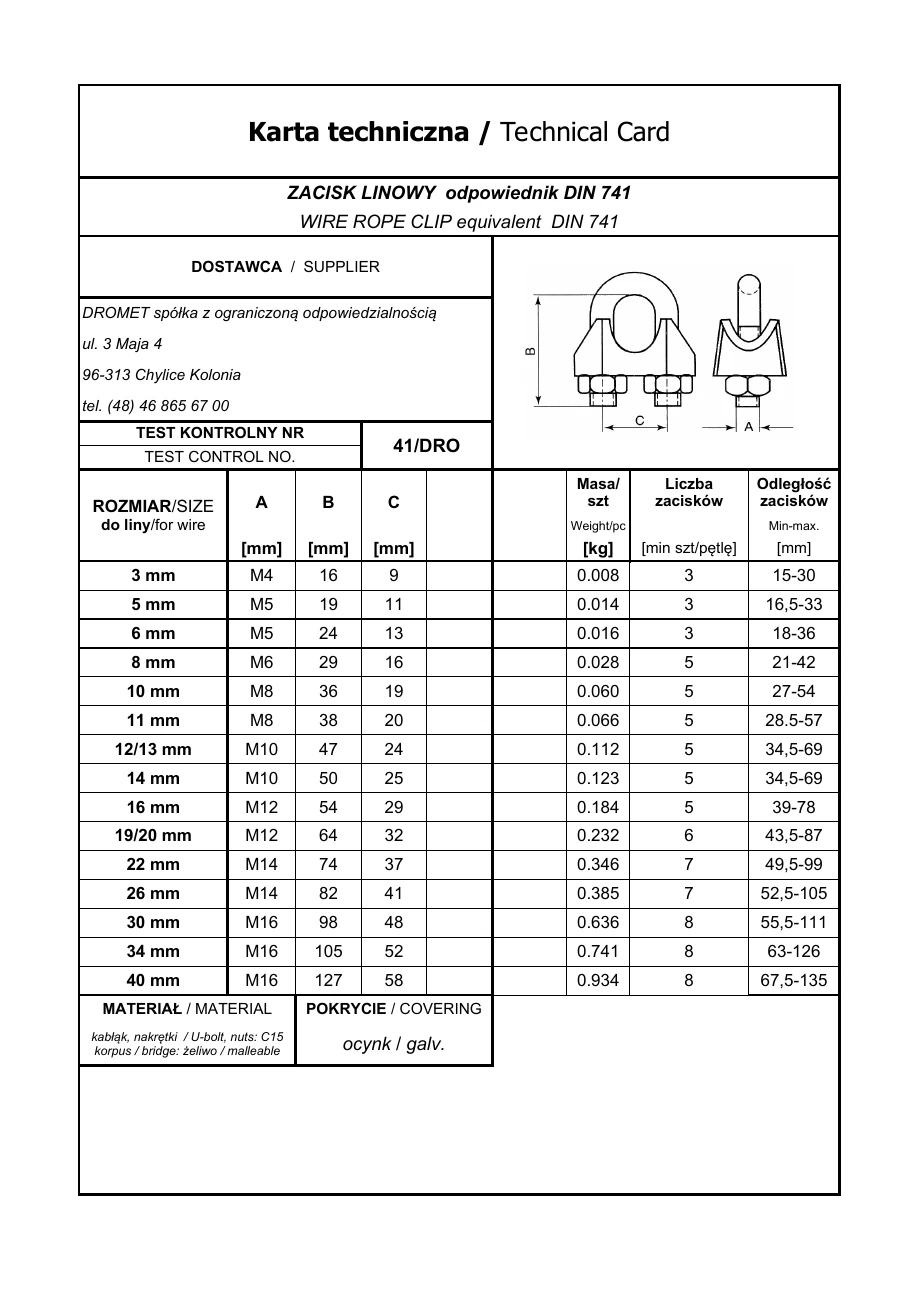

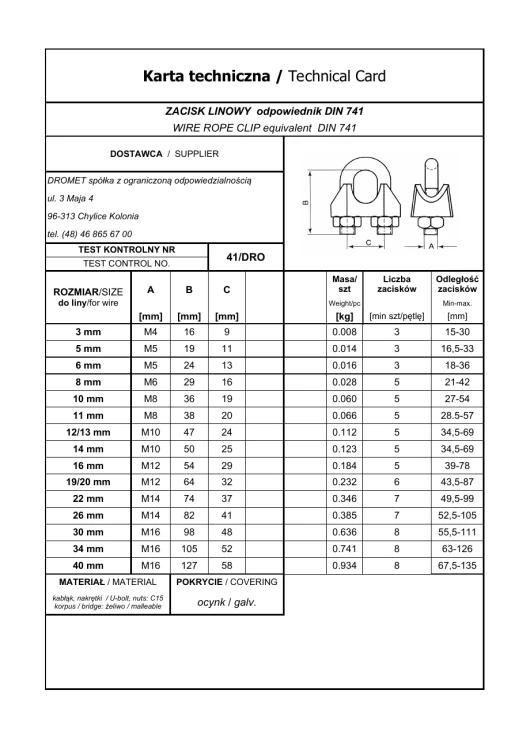

Le dessin technique indique les dimensions clés du serre-câble : A — filetage des écrous, B — hauteur de l'étrier, C — entraxe des boulons (largeur du corps). Ces dimensions permettent de choisir le serre-câble adapté au diamètre du câble et de vérifier la compatibilité avec l'installation existante.
