Sectionneur isolant DC Eaton 2P 30A 1000V monophasé
product unavailable
ajouter à la liste de souhaits
Description

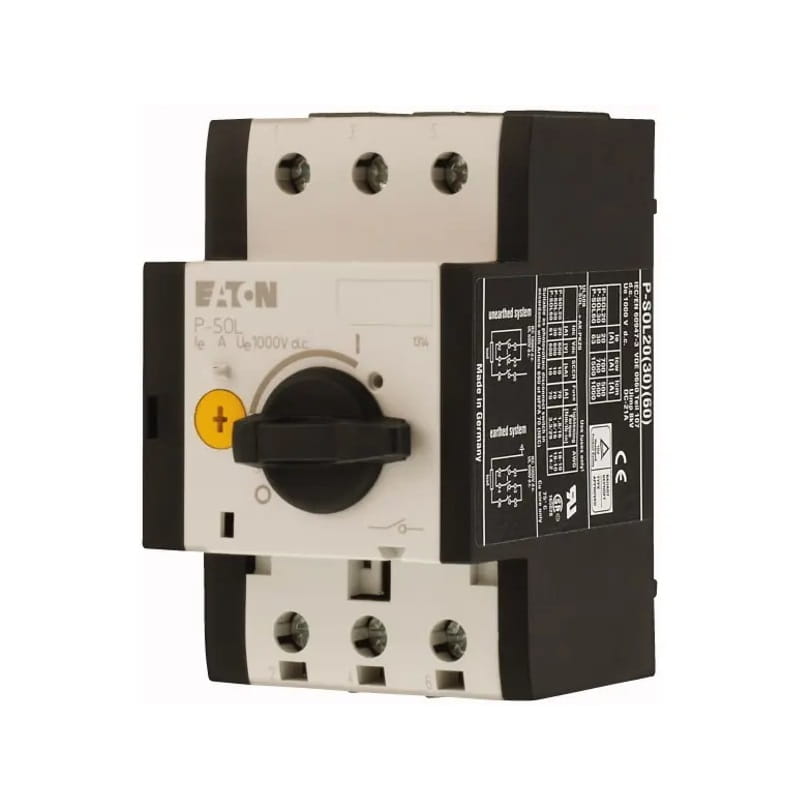

Eaton Sectionneur de Sécurité DC Monophasé 2P 30A 1000V
Le sectionneur de sécurité DC monophasé 2P 30A 1000V P-SOL30 120935 EATON est utilisé pour la déconnexion sécurisée des circuits DC et permet un travail hors tension en toute sécurité. Il est particulièrement utile comme interrupteur séparé pour déconnecter en toute sécurité un onduleur défectueux.
Le sectionneur de sécurité Eaton P-SOL30 offre une commutation bipolaire, ce qui le rend idéalement adapté aux applications dans les installations photovoltaïques non mises à la terre. Ce modèle est conçu pour fonctionner sous une tension allant jusqu'à 1000 V, garantissant efficacité et fiabilité dans diverses conditions d'exploitation.
Spécifications
| Paramètre | Valeur |
|---|---|
| Poids de l'emballage | 0,285 kg |
| Fabricant | EATON |
| Série | P-SOL |
| Courant nominal | 30 A |
| Nombre de pôles | 2 |
| Nombre de modules | 2 |
| Tension nominale maximale de service | 1000 V DC |
| Degré de protection | IP20 |
| Courant de service nominal à DC-21A | 26 A |
| Courant de service nominal à DC-PV1 | 26 A |
| Courant de service nominal à DC-PV2 | 10 A |
| Pôles | 2 pôles |
| Tension nominale de service | 1000 V |
| Caractéristiques des sectionneurs | OUI |
| Normes et réglementations | IEC/EN 60947-3 |
| Durabilité mécanique | 10 000 cycles |
| Durabilité électrique | 1500 cycles |
| Fréquence maximale de commutation | 120 S/h |
| Résistance climatique | climat humide/chaud, constant, selon IEC 60068-2-78 ; climat humide/chaud, variable, selon IEC 60068-2-30 |
| Température ambiante | -25~+60°C |
| Position de montage | quelconque, conforme aux exigences |
| Dimensions | largeur 58 mm, hauteur 93 mm, profondeur 76 mm |
| Rail DIN | 35 mm |
| Section des conducteurs de raccordement | câble avec embout : 1x (1-6), 2x (1-6) mm² ; fil rigide ou câble : 18-14 AWG |
| Résistance au courant de court-circuit de mesure (t=1s) | 0,36 kA |
| Jusqu'à 440 V 50/60 Hz | 0,32 kA |
| Résistance interne | 5 mΩ |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Fichiers à télécharger:
Données techniques
| Application | DC (photovoltaïque) |
| Type de sectionneur | sectionneur |
| Courant nominal [A] | 30A |
| Nombre de pôles | 2P |
| Tension nominale [V] | 1000V DC |
| Marque | EATON |
