SCHNEIDER ELECTRIC

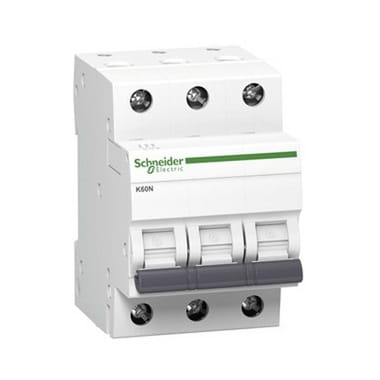

Schneider Electric Disjoncteur de surintensité B 16A 3P 6kA K60N-B16-3 Acti9

Go to Product feedback

Disjoncteur de surintensité B 16A 3P 6kA K60N-B16-3 Acti9 A9K01316 SCHNEIDER ELECTRIC assure une protection efficace des installations électriques contre les courts-circuits et les surcharges. Il est idéal pour protéger les installations dans les bâtiments résidentiels et similaires.

Go to full description
with VAT without VAT
Price 9,56 €
incl. 21% VAT

Shipping costs are not included in the price.

Choisissez la variante :

Individual variants may differ in price

Quantité

pcs.
Availability:
En stock (grande quantité)
Shipping time: 24 heures

Caractéristiques du produit

[PIM] wylaczniki-nadpradowe-i-silnikowe #90

  • Caractéristique de déclenchement B
  • Type de disjoncteur surintensité
  • Courant nominal [A] 16A
  • Nombre de pôles 3P
  • Pouvoir de coupure [kA] 6 kA
  • Marque SCHNEIDER ELECTRIC

Description

Schneider Electric Disjoncteur de surintensité B 16A 3P 6kA K60N-B16-3 Acti9

Disjoncteur de surintensité B 16A 3P 6kA K60N-B16-3 Acti9 A9K01316 SCHNEIDER ELECTRIC assure une protection efficace des installations électriques contre les courts-circuits et les surcharges. Il est idéal pour protéger les installations dans les bâtiments résidentiels et similaires.

Il forme, avec d'autres dispositifs, un ensemble de protection complet adapté aux besoins de la construction résidentielle, offrant une résistance aux courts-circuits de 6kA. Le disjoncteur est équipé de bornes de connexion doubles crantées sur la face inférieure (bus + câble), assurant une connexion sûre et stable.

En outre, grâce au contact à déclic, la vitesse de fermeture des contacts ne dépend pas de la vitesse de manœuvre du levier de la caméra, ce qui garantit un fonctionnement fiable.

Paramètres de base

Application de l'équipement
Distribution
Gamme de produits
Acti 9
Nom du produit
Acti9 K60
Type de produit ou de composant
Disjoncteur de surintensité
Nom abrégé du dispositif
K60N
Description des pôles
3P
Nombre de pôles protégés
3
[Courant nominal
16 A
Type de réseau
Courant alternatif (CA)
Technologie de déclenchement
Thermomagnétique
Caractéristiques
B
Capacité de rupture
6000 A Icn en 400 V AC 50/60 Hz selon EN/IEC 60898-1
Catégorie d'utilisation
Catégorie A selon IEC 60947-2
Fonction d'isolation
Oui, conformément à la norme EN/CEI 60898-1
Normes
EN/CEI 60898-1
Certificats de produit
OVE VDE

Paramètres supplémentaires

Fréquence du réseau
50/60 Hz
Limite supérieure de déclenchement magnétique
3...5 x In
[Ics] Courant de rupture opérationnel nominal
6000 A 100 % selon EN/IEC 60898-1 - 400 V courant alternatif (AC) 50/60 Hz
Classe de restriction
3 selon EN/IEC 60898-1
Tension d'isolation nominale [Ui]
440 V courant alternatif (AC) 50/60 Hz selon EN/IEC 60898-1
Tension d'isolation nominale [Ui] Tension de contrainte résiduelle nominale [Uimp]
4 kV selon EN/IEC 60898-1
Indication de position par contact
NON
Type de contrôle
Levier
Signalisation locale
Sans
Méthode de montage
Fixe
Base de montage
Rail DIN
Montage sur rails de jonction et blocs de distribution
Côté inférieur : double connexion
Largeur en modules 9 Mm
6
Hauteur
81 mm
Largeur
54 mm
Profondeur
70 mm
Poids du produit
0,36 kg
Couleur
Blanc
Durabilité mécanique
Cycle de 20000
Durabilité électrique
20000 cycle
Longueur de la section isolée
14 mm pour connexion vers le haut ou vers le bas
Serrage au couple
3,5 N.m en haut ou en bas
Protection contre le courant différentiel
Sans

Environnement de travail

Degré de protection Ip
IP20 conforme à la norme IEC 60529
Degré de contamination
2 selon IEC 60898-1 2 selon EN 60898-1
Catégorie de surtension
II
Tropicalisation
2 selon IEC 60068-1
Humidité relative
95 % à 55 °C
Altitude de travail (mètres au-dessus du niveau de la mer)
0...2000 m
Température ambiante de fonctionnement
-25…70 °C
Température ambiante de stockage
-40…70 °C

Configuration disponible

Code du produit

Numéro de catalogue
EAN
Model
GPV-401-74
next arrow image
A9K01316/SCH
3606480478222
K60N-B16-3

Téléchargements

File icon Catalogue.pdf 26.60 MB

Catalogue

File icon Environmental disclosure.pdf 436.02 kB

Divulgation environnementale

File icon Product datasheet.pdf 167.75 kB

Fiche technique du produit
