Raccord de profilé de montage PV en aluminium 100 mm – profilé en U 25×45×25

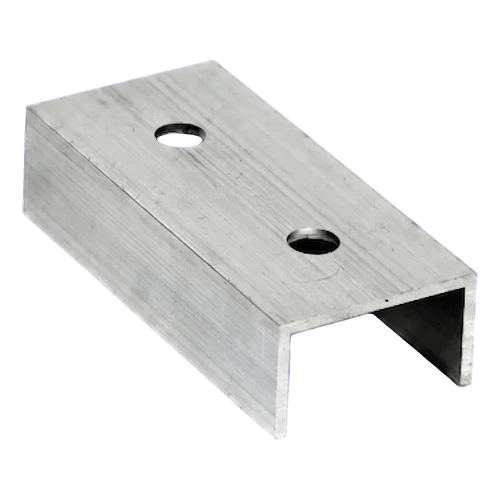

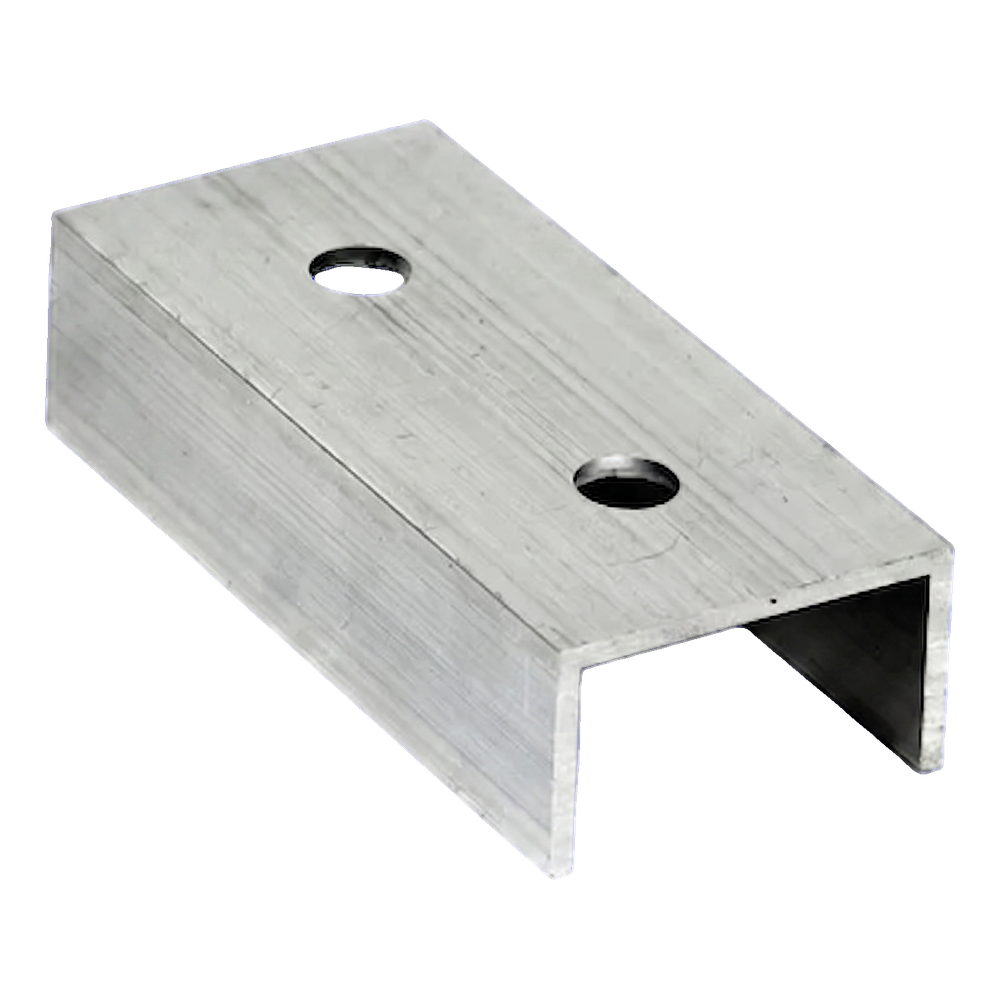

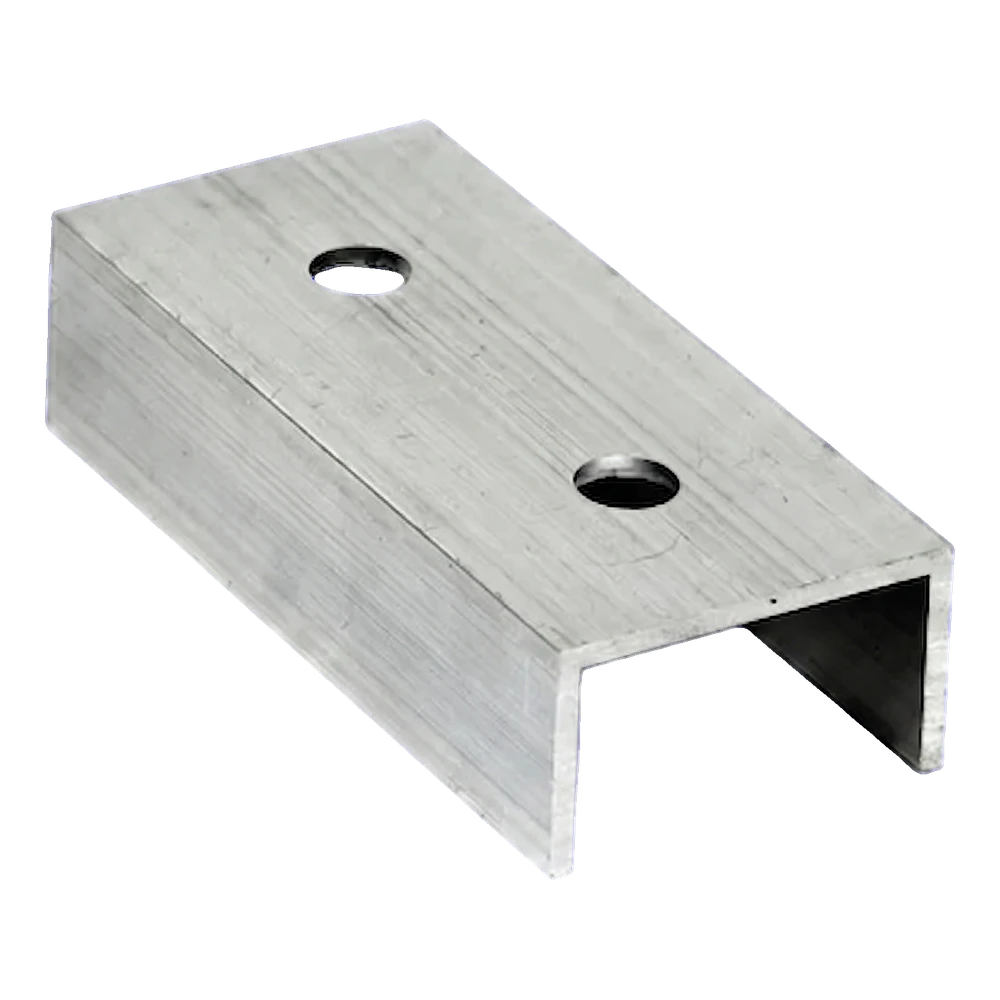

Le raccord de profilé de montage 100 mm est un élément de construction compact en forme de U, conçu pour prolonger les profilés de montage dans les installations photovoltaïques. Fabriqué en aluminium 6060, il allie légèreté et haute résistance à la corrosion — aucune protection anticorrosion supplémentaire n'est nécessaire, même après plusieurs années d'exposition aux intempéries. Des trous de fixation précisément positionnés assurent une liaison boulonnée fiable des profilés, tandis que le profilé en U garantit un maintien stable à l'intérieur des rails de montage standards. Le raccord est également disponible en version anodisée noire, offrant une protection supplémentaire contre les influences environnementales ainsi qu'une finition esthétique sur les toits sombres.

Avantages pour l'équipe de montage

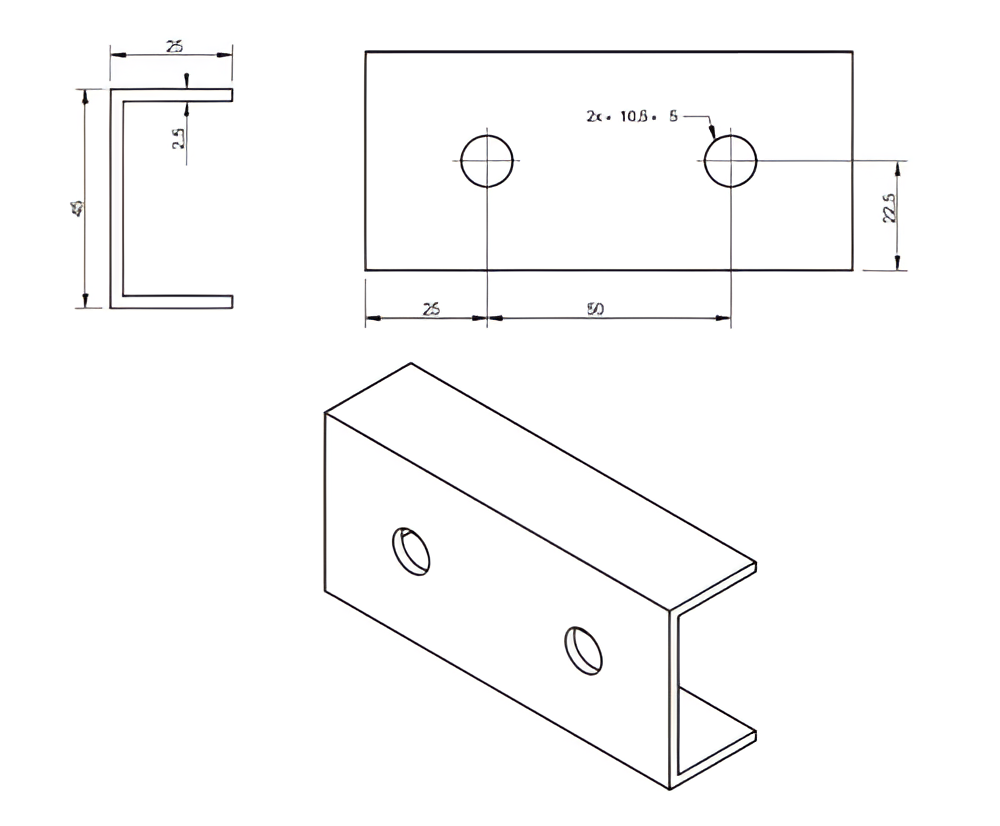

Le dessin technique présente trois vues du raccord : une coupe du profilé en U avec indication de l'épaisseur de paroi, une vue de dessus avec la disposition des trous de fixation, ainsi qu'une vue isométrique de l'élément fini. La répartition symétrique des trous assure une transmission uniforme des charges sur toute la longueur de la liaison.
