Poteau d'extrémité gauche ø 42,4x1230mm AISI304 fixation latérale satiné
Leave feedback on the product

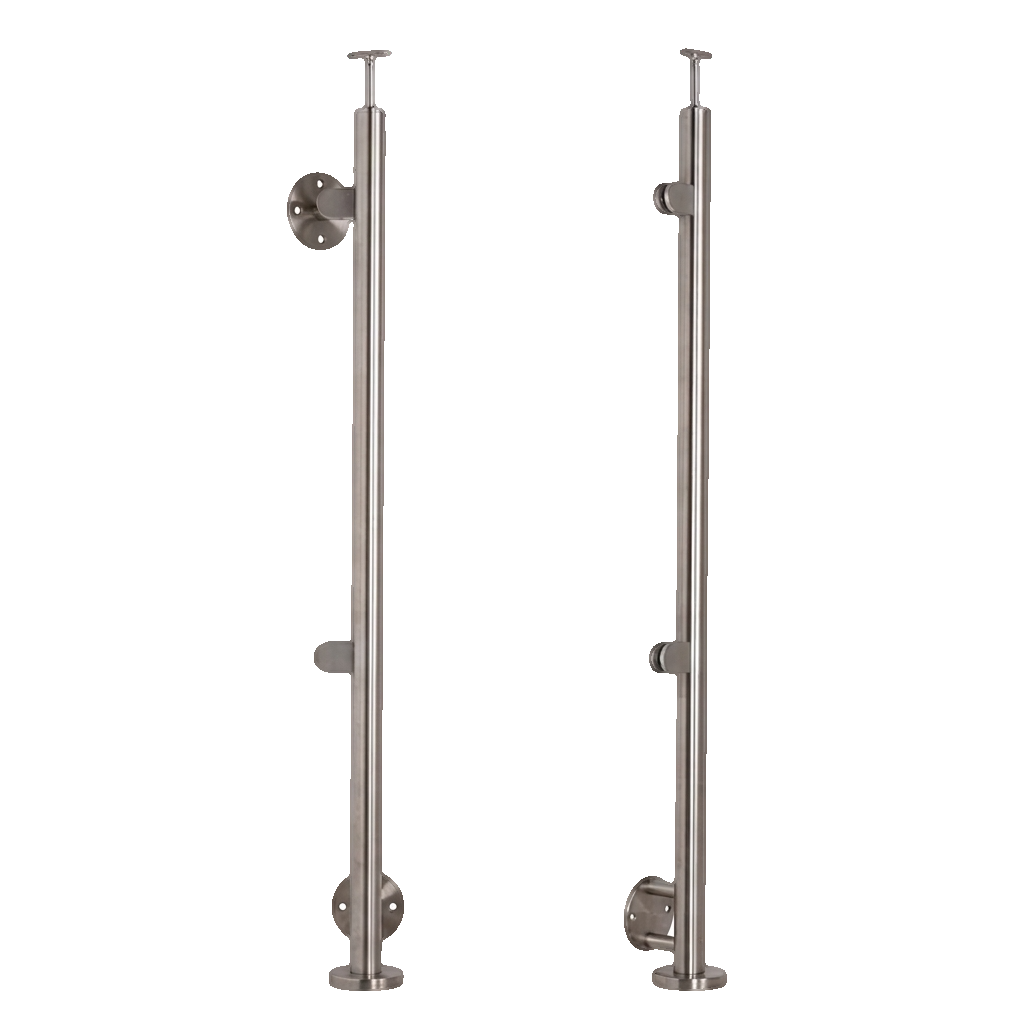

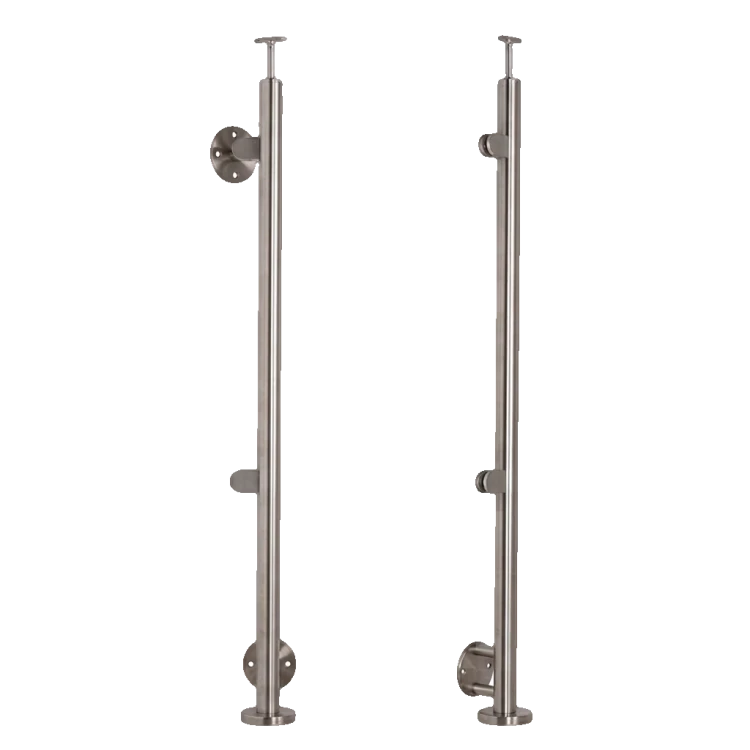

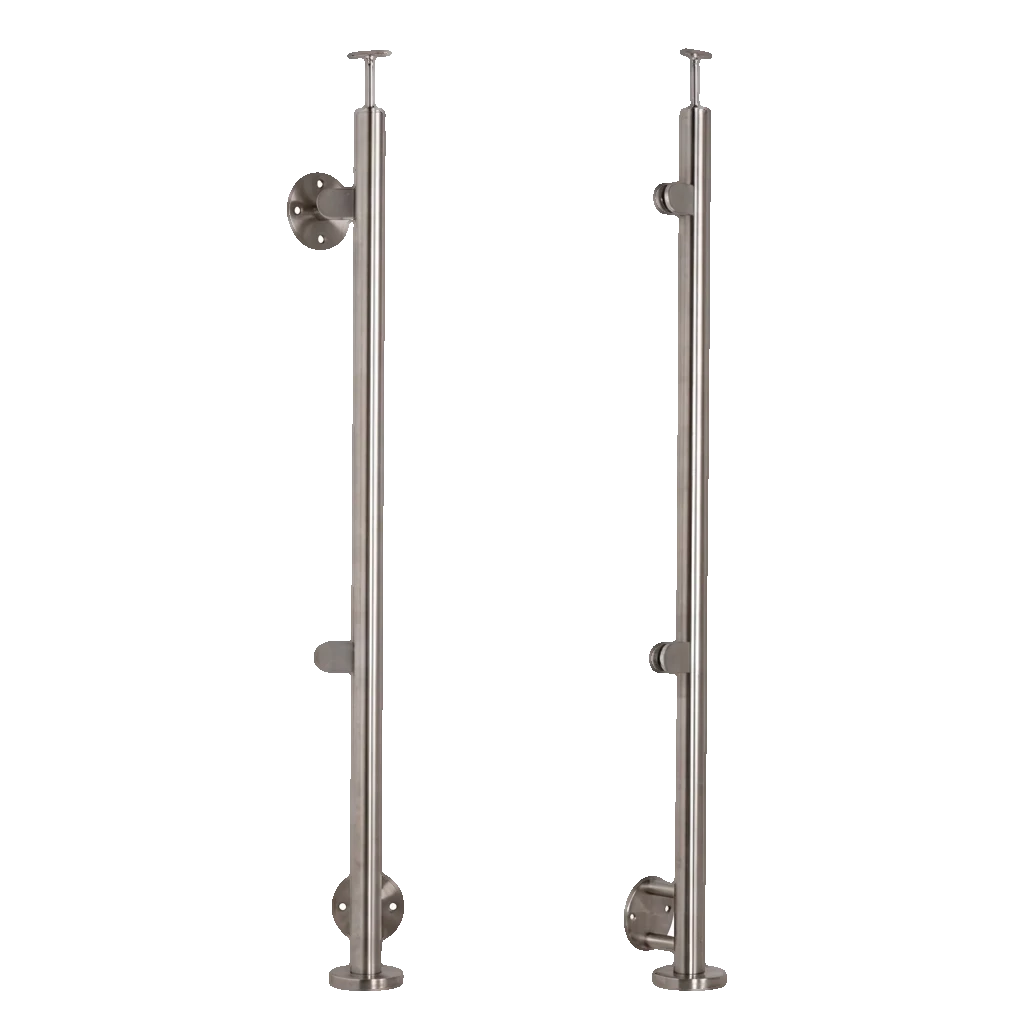

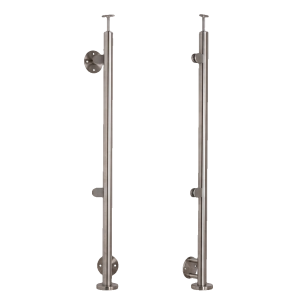

Poteau d'extrémité gauche en acier ø42,4 mm en acier inoxydable AISI 304, hauteur 1230 mm, avec deux supports pour verre et fixation latérale. Kit de montage complet avec rosace murale ø100 mm.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-525
Caractéristiques du produit
[PIM] Cat 134 #134
- Matériau AISI 304
- Finition Satiné
- Système de montage 42,4 mm
Description
Poteau d'extrémité gauche ø42,4 mm en acier inoxydable avec supports pour verre
Poteau d'extrémité gauche en acier d'un diamètre de ø42,4 mm et d'une hauteur de 1230 mm, destiné à la construction d'élégantes balustrades en verre. Fabriqué en acier inoxydable de haute qualité AISI 304 avec finition satinée, il garantit durabilité et aspect esthétique aussi bien à l'intérieur qu'à l'extérieur des bâtiments. Le poteau est équipé de deux supports pour verre et d'une fixation latérale au mur, permettant un montage rapide et stable sans nécessité d'ancrage au sol.
Kit de montage complet
Le poteau est livré comme kit de montage prêt à installer, contenant tous les éléments nécessaires. Le kit comprend une fixation latérale (rosace murale), deux supports pour verre de dimensions 40×50 mm et un raccord de poteau avec support de main courante réglable. Grâce à la complétude du kit, l'installateur n'a pas besoin de commander des composants supplémentaires — il suffit de préparer le verre trempé ou feuilleté approprié et la main courante.
Les supports pour verre peuvent accueillir des panneaux d'une épaisseur de 6 mm à 10,76 mm, ce qui comprend aussi bien le verre trempé simple que les configurations populaires de verre feuilleté (par ex. 2×5 mm avec film PVB). Ainsi, un seul modèle de poteau convient à de nombreux projets de balustrades. Pour le support de verre, il faut acheter séparément le joint de la série 50D1

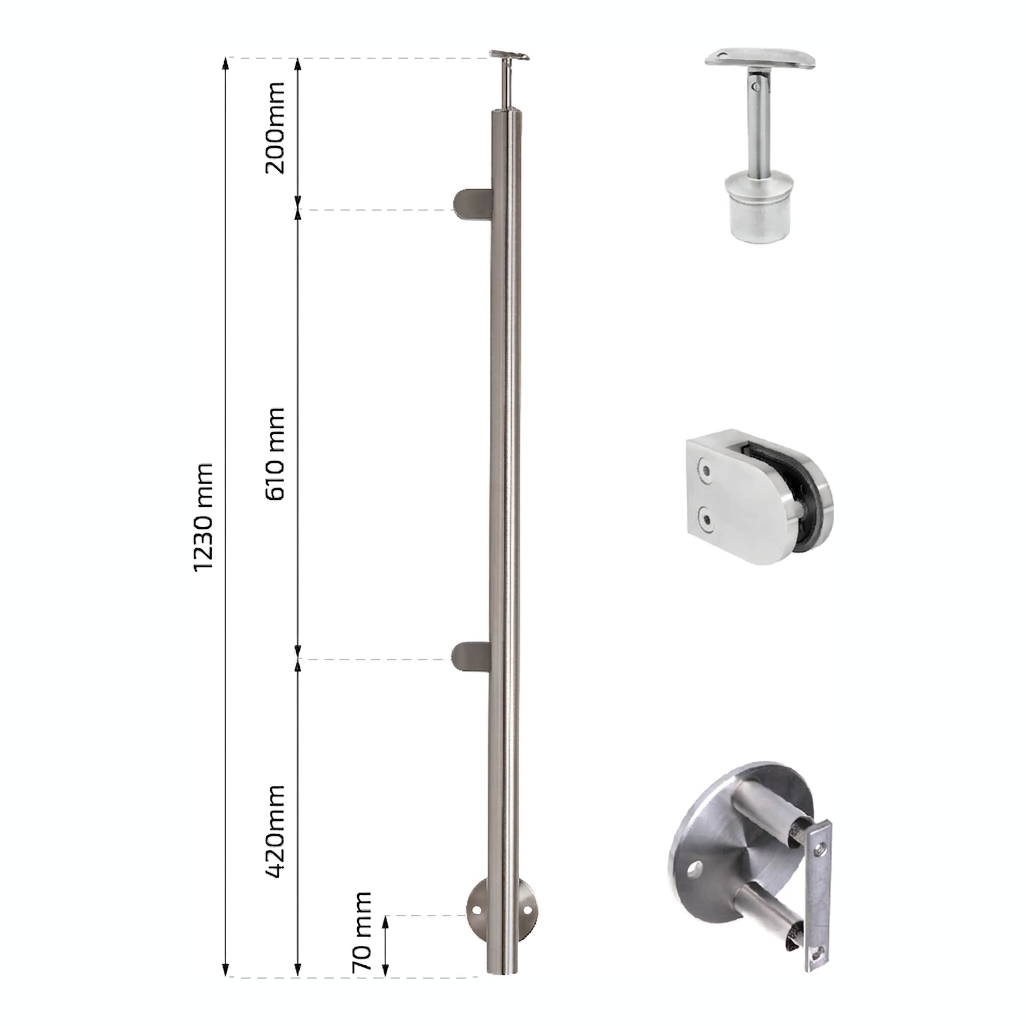

Dimensions et disposition des éléments sur le poteau
- Hauteur totale du poteau : 1230 mm
- Diamètre du tube du poteau : ø42,4 mm
- Distance du bas du poteau à l'axe de la fixation latérale : 70 mm
- Distance du bas du poteau à l'axe du support de verre inférieur : 420 mm
- Entraxe des supports pour verre : 610 mm
- Distance de l'axe du support supérieur au bord supérieur du tube : 200 mm
- Poids du kit : 3,45 kg

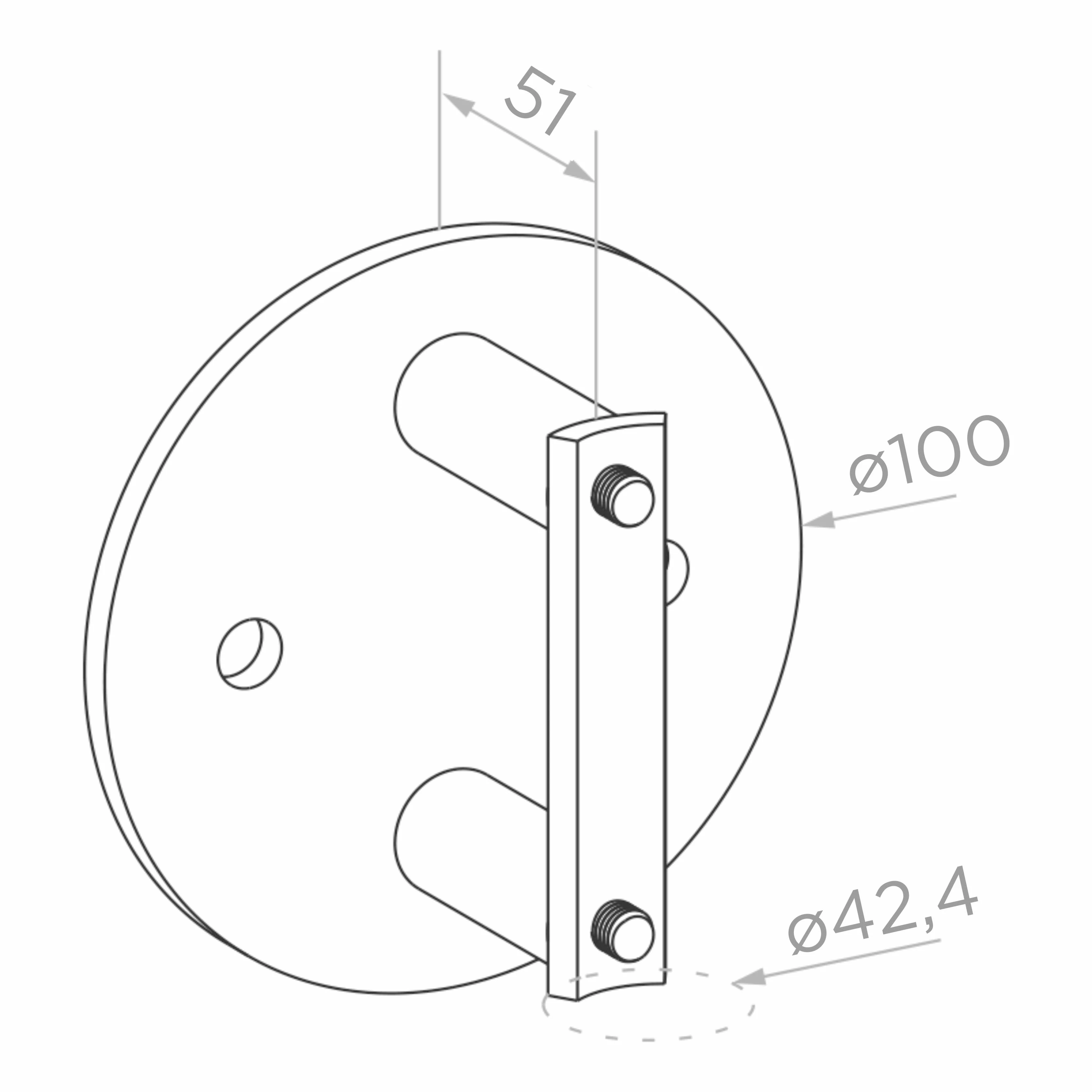

Fixation latérale — rosace murale
La rosace de montage d'un diamètre de ø100 mm assure une fixation stable et esthétique du poteau au mur. La distance de montage de 51 mm (de la surface du mur à l'axe du poteau) garantit un espacement approprié pour le passage libre des panneaux de verre. Les trous de montage dans la rosace permettent un ancrage sûr aux murs maçonnés, en béton et autres structures porteuses.

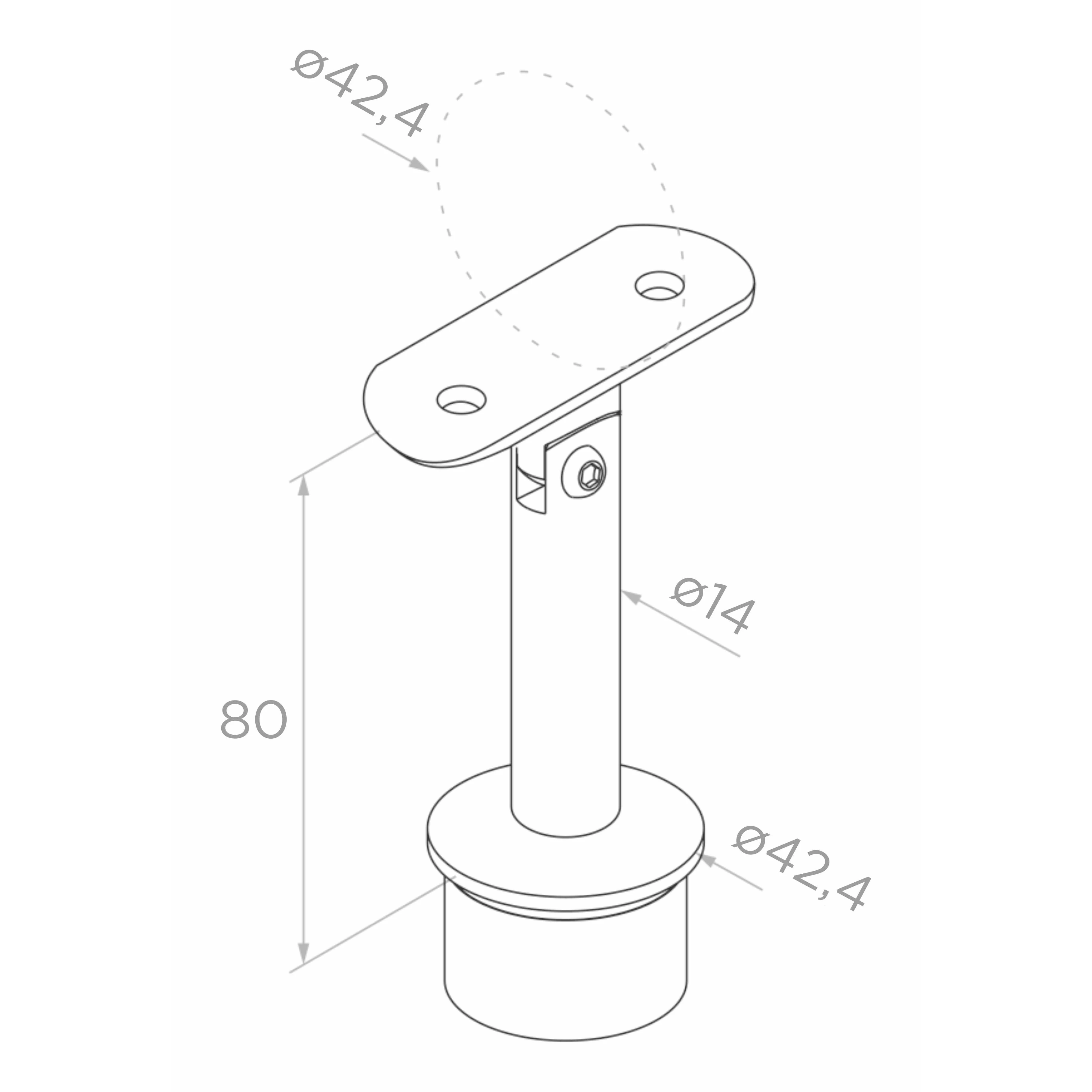

Raccord de support de main courante
Le raccord monté au sommet du poteau sert à installer une main courante de diamètre ø42,4 mm. La hauteur totale du raccord est de 80 mm, et la tige de fixation a un diamètre de ø14 mm. La plaque de support supérieure possède un réglage d'angle d'inclinaison, permettant l'adaptation à différentes configurations d'escaliers et pentes. Le réglage s'effectue à l'aide d'une vis Allen intégrée.

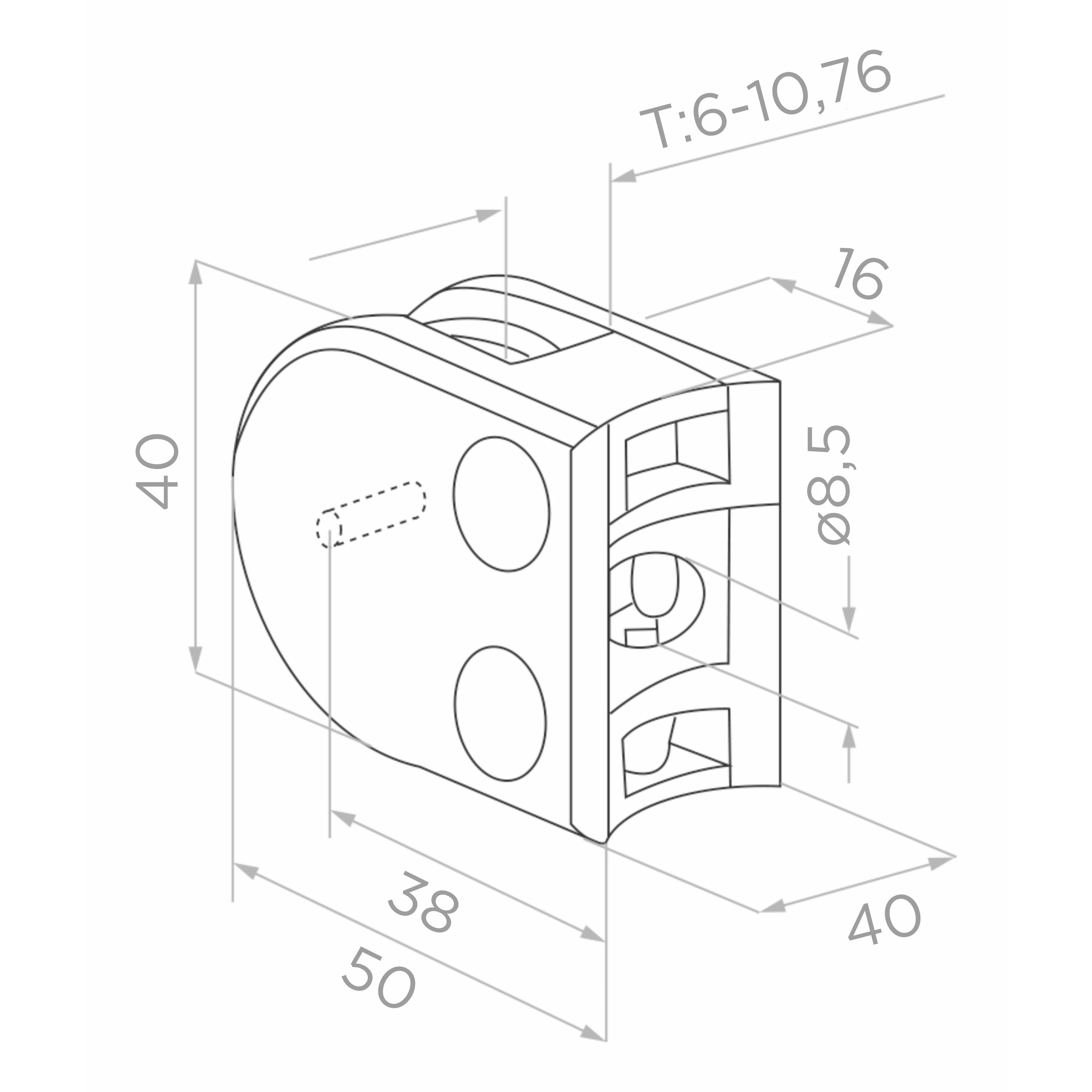

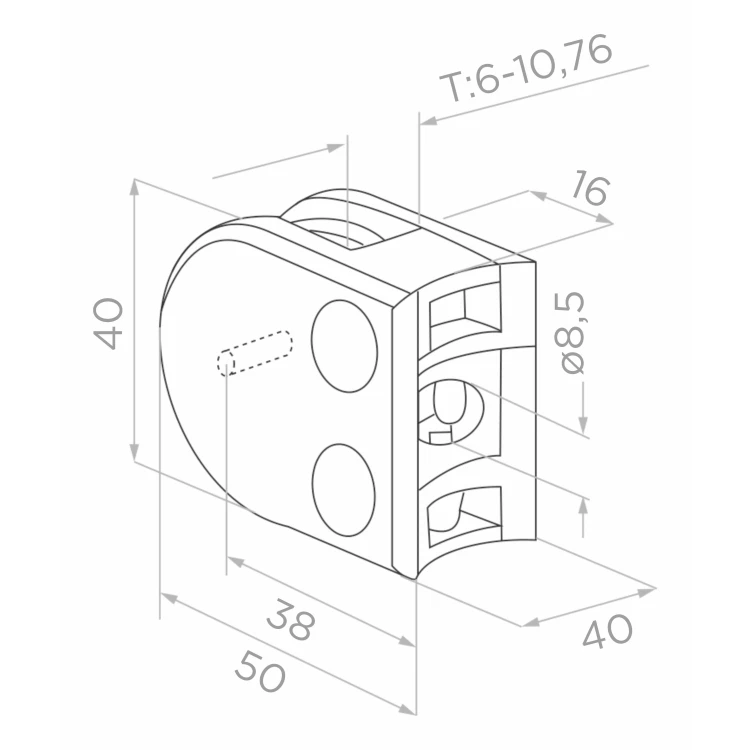

Supports pour verre — paramètres
- Dimensions du support : 40 × 50 × 40 mm (haut. × long. × larg.)
- Entraxe des trous de montage : 38 mm
- Diamètre des trous de montage : ø8,5 mm
- Plage d'épaisseur de verre : 6–10,76 mm
- Nombre de supports dans le kit : 2 pcs
Spécification technique
- Type : poteau d'extrémité gauche
- Système : ø42,4 mm
- Hauteur totale : 1230 mm
- Matériau : acier inoxydable AISI 304
- Finition de surface : satiné (poli)
- Type de montage : latéral (mural)
- Diamètre de la rosace de fixation : ø100 mm
- Distance du mur : 51 mm
- Épaisseur de verre supportée : 6–10,76 mm
- Diamètre de la main courante : ø42,4 mm
- Poids du kit : 3,45 kg
- EAN : 5903313202213
Contenu du kit : fixation latérale (rosace murale), 2× support pour verre 40×50 mm, raccord de support de main courante avec réglage d'angle.
