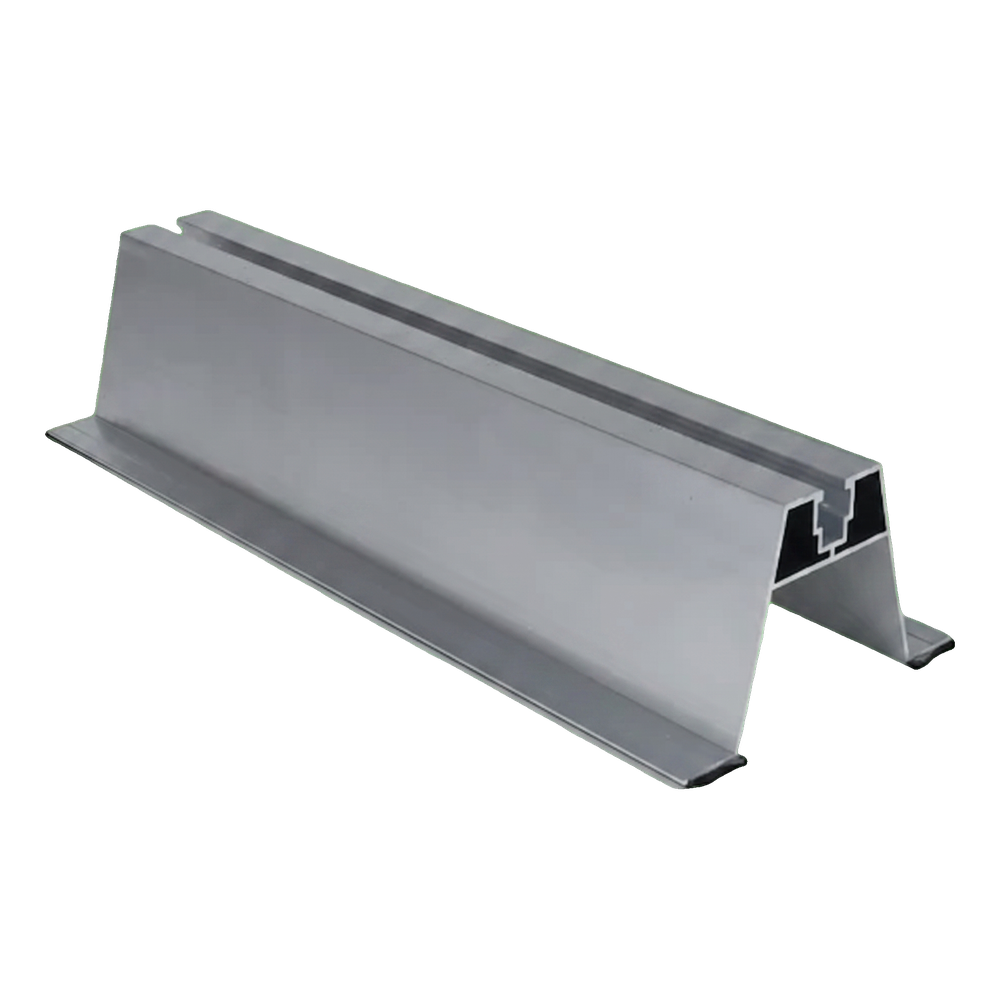

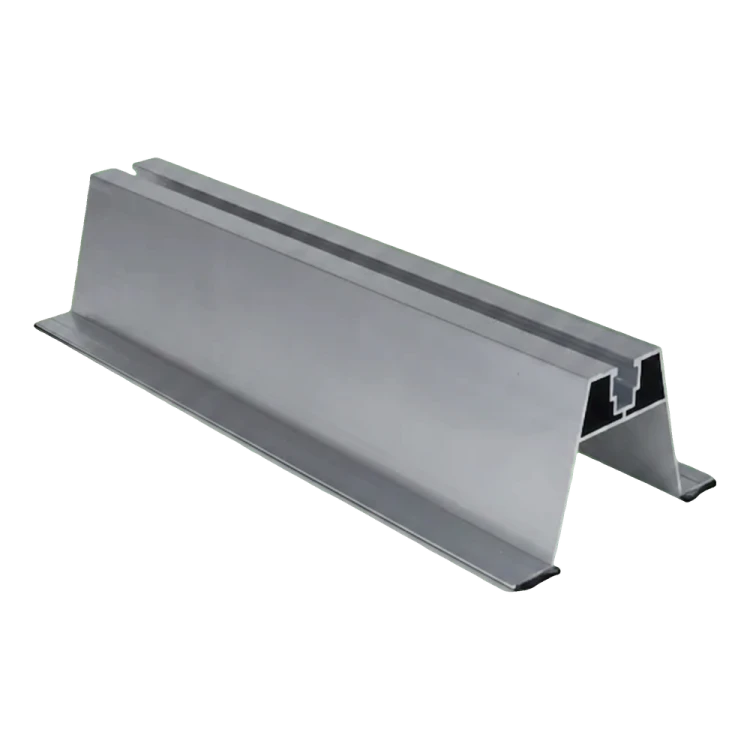

Pont trapézoïdal en aluminium H-70 avec EPDM 330 mm – type 2 pour tôle trapézoïdale
Le pont trapézoïdal H-70 avec EPDM est un profilé de montage en aluminium conçu pour la fixation directe des panneaux photovoltaïques sur les toits recouverts de tôle trapézoïdale. La variante type 2 est dédiée aux liaisons de toiture plus hautes — la hauteur du profilé assure une libre circulation de l'air sous les modules, permettant leur refroidissement naturel et leur éloignement de la surface chauffée du toit. Le profilé est équipé d'une rainure de montage supérieure, à laquelle sont fixés les clamps intermédiaires et d'extrémité au moyen de vis à tête hexagonale creuse et d'écrous carrés. Des joints EPDM sont installés sous les pieds du profilé, qui amortissent les vibrations, protègent le revêtement de la tôle contre les rayures et assurent l'étanchéité au point de contact avec la couverture du toit. Les trous pour les vis de fixation à la tôle sont réalisés sur le chantier — ce qui permet à l'installateur d'adapter l'espacement des trous à l'espacement des nervures du trapèze.
Avantages pour l'équipe de montage
- Une hauteur de 70 mm éloigne le module du toit — meilleure ventilation et températures de fonctionnement des panneaux plus basses
- Le joint EPDM sous les pieds protège le revêtement de la tôle et améliore l'adhérence du profilé
- Rainure de montage compatible avec les clamps intermédiaires et d'extrémité — système de fixation universel
- Trous de montage réalisés sur place, ce qui permet d'adapter le pont à tout profil trapézoïdal
- Aluminium 6060 résistant à la corrosion — exploitation sans entretien pendant toute la durée de vie de l'installation

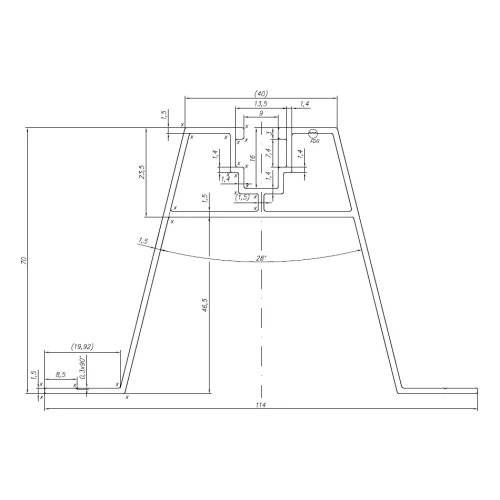

Le dessin en coupe montre la forme trapézoïdale du profilé avec une large base et une rainure de montage au sommet. Le détail en bas à gauche présente la coupe du joint EPDM installé sous le pied du profilé. Vous trouverez toutes les dimensions de la section dans le tableau de spécifications ci-dessous.
