Pont trapézoïdal aluminium PV avec EPDM H70 L330 pour tôle trapézoïdale
product unavailable
ajouter à la liste de souhaits
0
Description

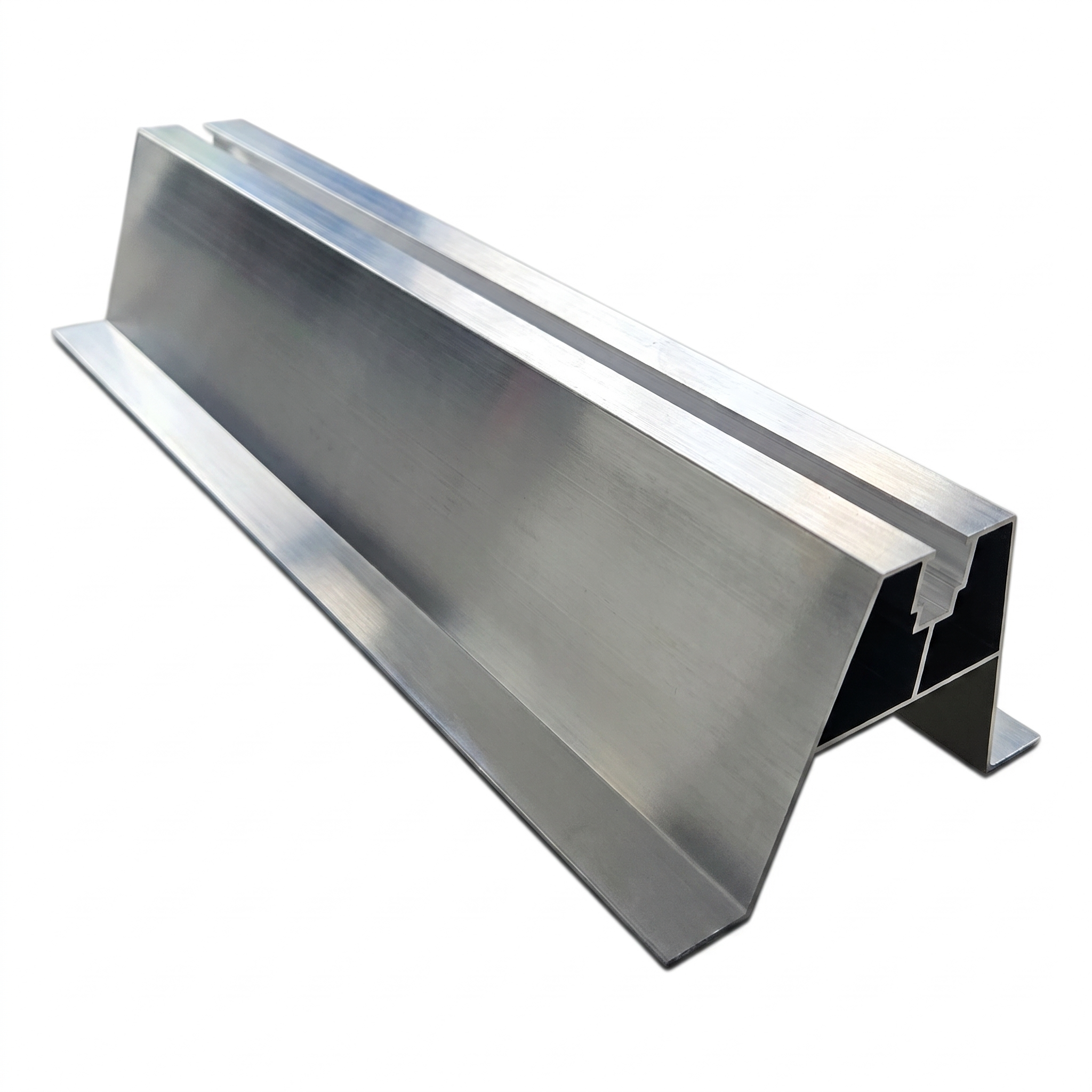

Pont trapézoïdal aluminium PV avec EPDM H70 L330 pour tôle trapézoïdale
Pont trapézoïdal aluminium H70 L330 est un profilé de montage robuste destiné aux installations photovoltaïques sur toitures couvertes de tôle trapézoïdale. Grâce au joint EPDM d'épaisseur 2 mm, il assure une adhérence étanche et stable au support, éliminant les risques de microvibrations et d'endommagement du revêtement de la tôle. Cet élément prêt à l'emploi réduit le temps de montage et garantit une répétabilité sur chaque toiture.
Le profilé est fabriqué en aluminium avec une finition Standard (anodisation de protection). La construction à section trapézoïdale avec canal central de guidage permet une fixation sûre par vis ou vis autoperceuse, tout en garantissant une haute capacité portante pour une masse propre réduite de seulement 0,357 kg.
Application
- Montage de rails de fixation PV sur toitures en tôle trapézoïdale
- Compensation du profil trapézoïdal – le pont répartit uniformément la pression sur les ondulations de la tôle
- Compatibilité avec vis autoperceuses ou boulons avec rondelle EPDM
Caractéristiques du produit
- Longueur : 330 mm
- Hauteur : 70 mm
- Matériau du profilé : aluminium
- Finition : Standard (anodisation de protection)
- Joint : EPDM 2 mm
- Poids : 0,357 kg
Dimensions et caractéristiques techniques
- Longueur (L) : 330 mm
- Hauteur (H) : 63 mm (dimension du profilé : 70 mm selon le dessin de section)
- Largeur de la partie supérieure : 40 mm
- Largeur des semelles de base : 26,63 mm (gauche et droite)
- Entraxe intérieur des semelles : 62,74 mm
- Angle des parois inclinées : 14°
- Épaisseur des parois : 1,2–1,5 mm
- Épaisseur de la paroi supérieure : 1,3 mm
- Canal de guidage – largeur de l'ouverture : 9 mm, profondeur : 16 mm
- Rayons non spécifiés : R0,25
La section trapézoïdale précisément conçue avec entretoise interne de renforcement et canal central de guidage garantit la rigidité du profilé et le positionnement aisé des éléments de fixation mécaniques.
