Pont trapézoïdal aluminium H100 L330 avec joint EPDM 2 mm pour montage PV
product unavailable
ajouter à la liste de souhaits
0
Description
Pont trapézoïdal aluminium H100 L330 avec joint EPDM 2 mm pour montage PV

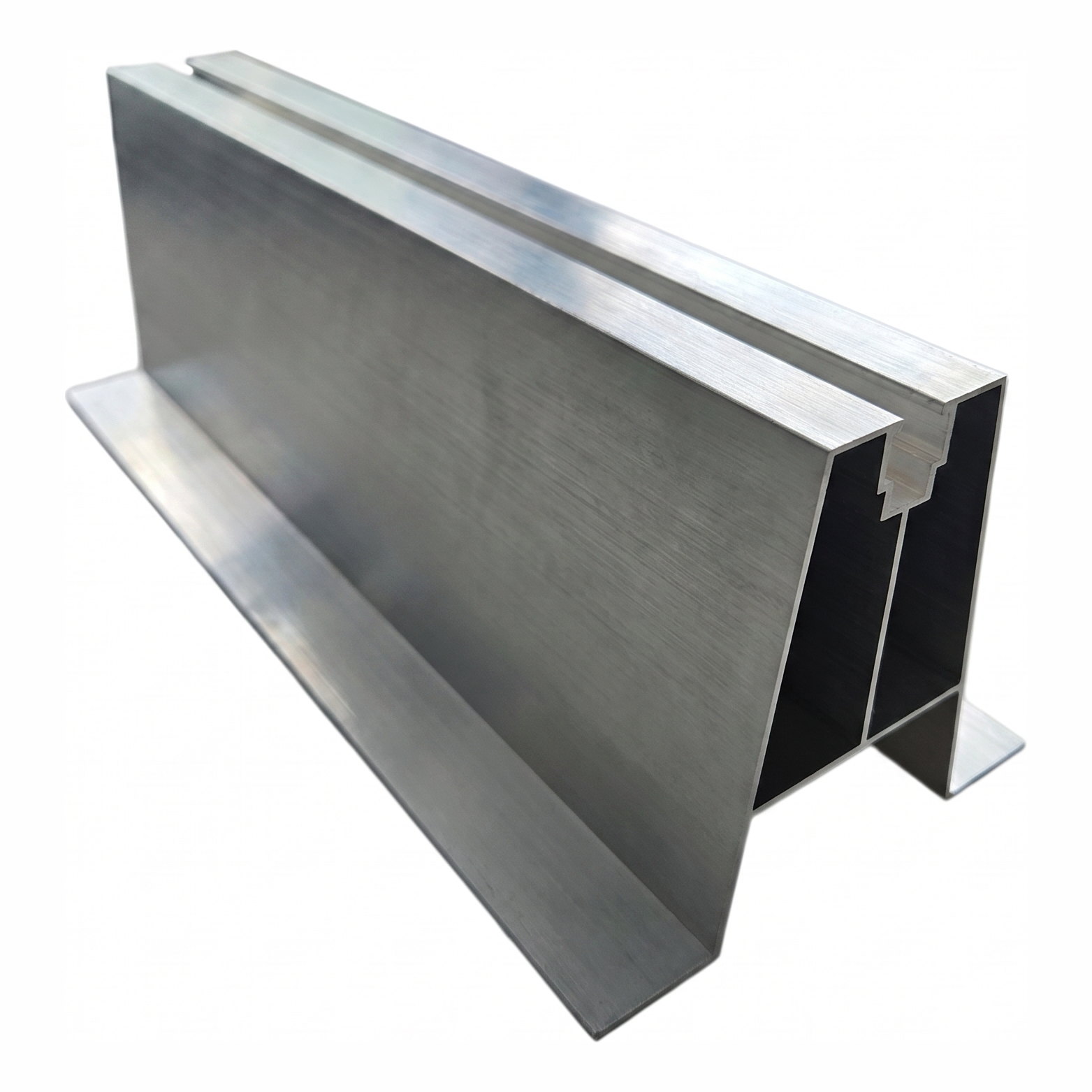

Le pont trapézoïdal aluminium H100 L330 est un adaptateur de toiture prêt à l'emploi destiné à la fixation de structures photovoltaïques sur des toitures recouvertes de tôle trapézoïdale. Grâce au joint EPDM d'une épaisseur de 2 mm intégré en usine, le pont assure une adhérence étanche à l'ondulation de la tôle, éliminant la nécessité d'un calfeutrage supplémentaire et accélérant considérablement le montage.
Le profil est fabriqué en aluminium avec une finition anodisée standard, garantissant une haute résistance à la corrosion et une durabilité à long terme en conditions extérieures. La forme trapézoïdale de la section transversale reproduit parfaitement la géométrie des tôles de toiture courantes — le pont repose de manière stable sur les crêtes des ondulations, transmettant les charges de façon uniforme à la sous-structure du toit.
La partie supérieure du profil est équipée d'un canal de montage d'une largeur d'ouverture de 9 mm et d'une profondeur de 16 mm, permettant la fixation rapide de rails de montage ou de pinces à l'aide de boulons en équerre ou d'écrous en T. Cette solution permet un positionnement flexible des éléments de la structure PV sans perçage de trous supplémentaires.

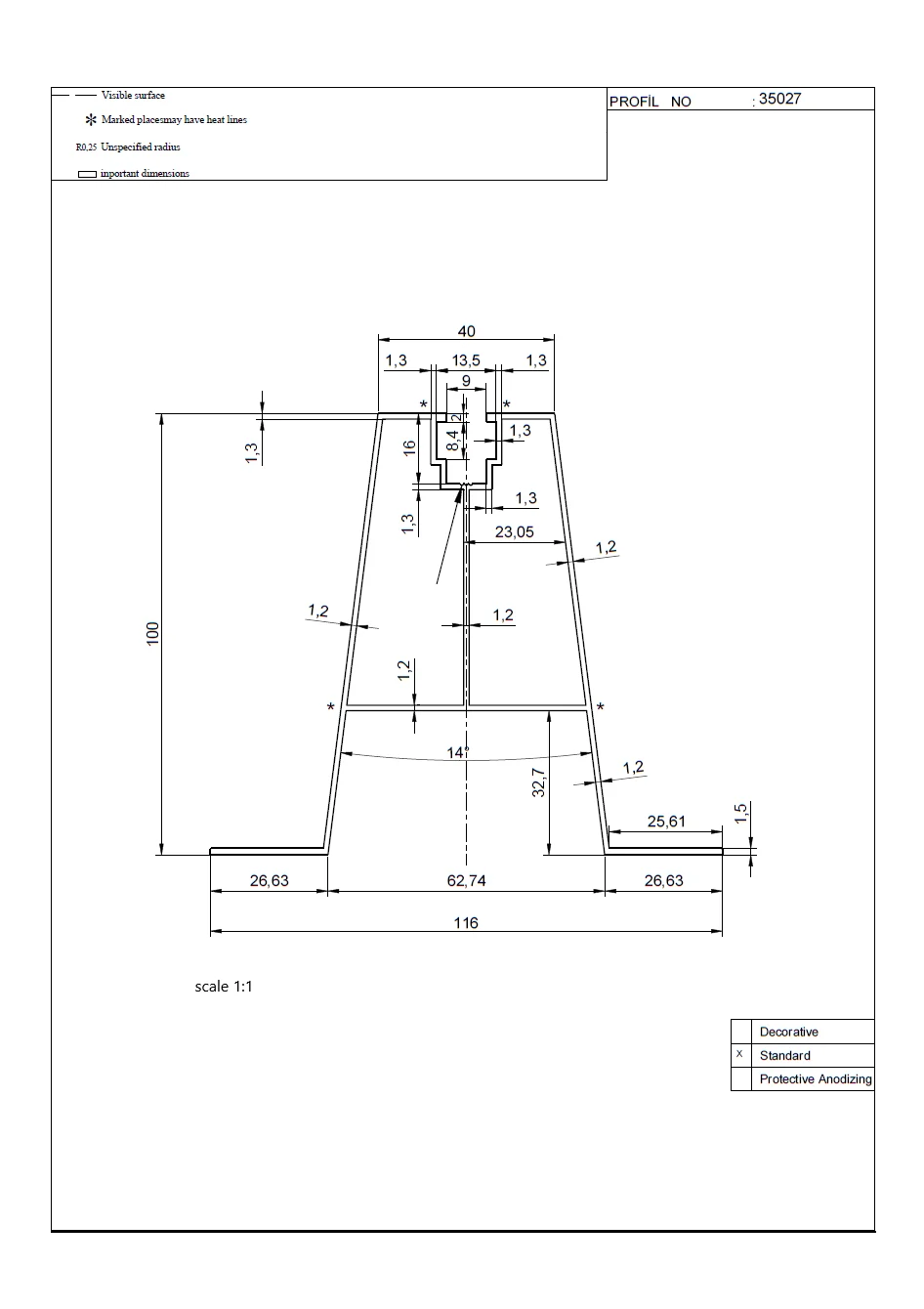

Dimensions et géométrie du profil
- Longueur du pont : 330 mm
- Hauteur totale : 100 mm
- Largeur totale de la base : 116 mm
- Largeur de la plateforme supérieure : 40 mm
- Largeur intérieure de la base : 62,74 mm
- Largeur des semelles latérales : 26,63 mm (chacune)
- Angle d'inclinaison des parois latérales : 14°
Canal de montage (partie supérieure du profil)
- Largeur de l'ouverture d'entrée : 9 mm
- Largeur intérieure du canal : 13,5 mm
- Profondeur du canal : 16 mm
- Profondeur de la chambre inférieure du canal : 8,4 mm
- Épaisseur du rebord du canal : 2 mm
Épaisseurs des parois et construction
- Épaisseur des parois latérales : 1,2 mm
- Épaisseur de la traverse intérieure : 1,2 mm
- Épaisseur des parois de la plateforme supérieure : 1,3 mm
- Épaisseur de la semelle de base : 1,5 mm
- Rayon non défini : R0,25 mm
- Hauteur jusqu'à la traverse intérieure : 32,7 mm
Paramètres du produit
- Matériau du profil : aluminium (anodisation standard)
- Joint : EPDM 2 mm
- Poids : 0,438 kg
- Dimensions hors tout : L 330 × H 100 mm
Le pont trapézoïdal est un élément indispensable reliant la tôle de toiture à la structure porteuse des panneaux PV. Grâce au joint EPDM, il protège la couverture de toiture contre l'infiltration d'eau aux points de fixation, tandis que la construction en aluminium n'alourdit pas significativement le toit. La géométrie universelle du profil le rend compatible avec les tôles trapézoïdales les plus couramment utilisées dans la construction industrielle et logistique.
