Plaque perforée connecteur de charpente PP 29 60x120x2,0 mm
Leave feedback on the product

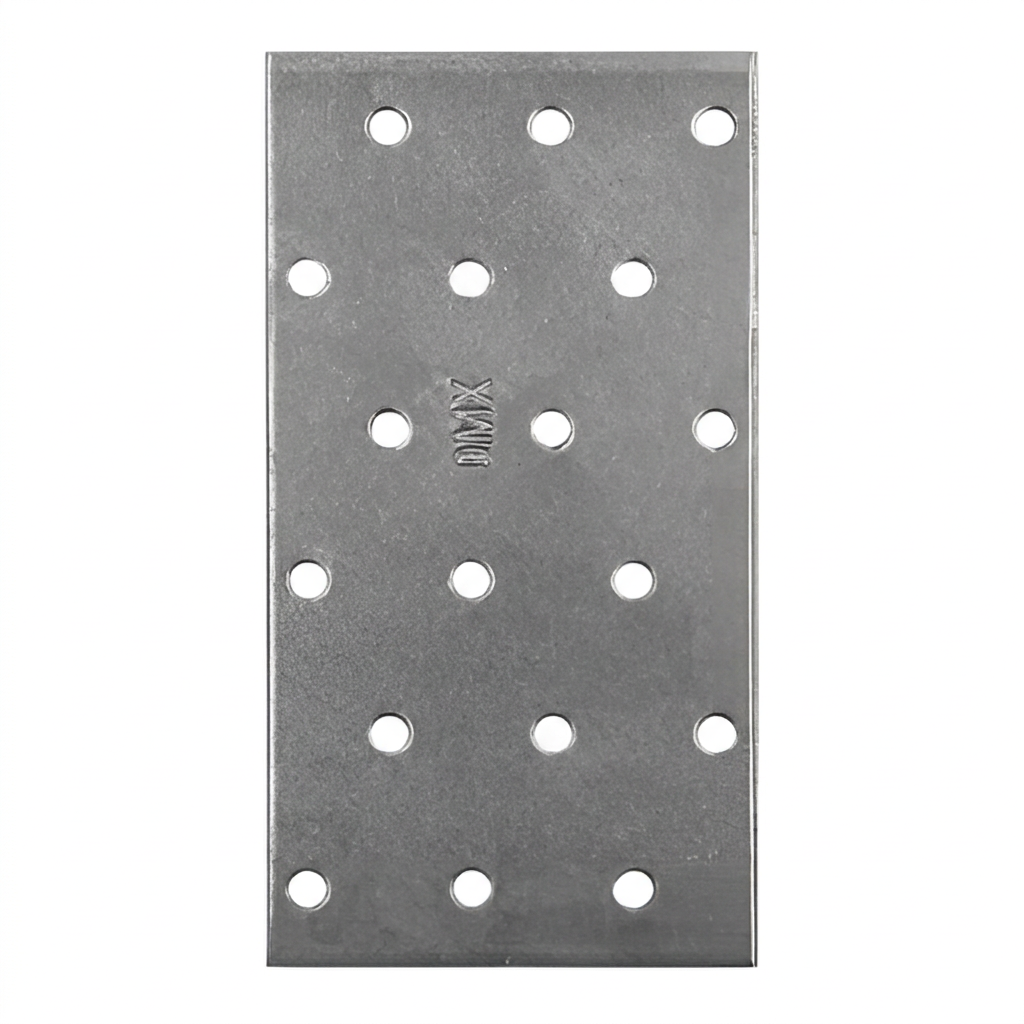

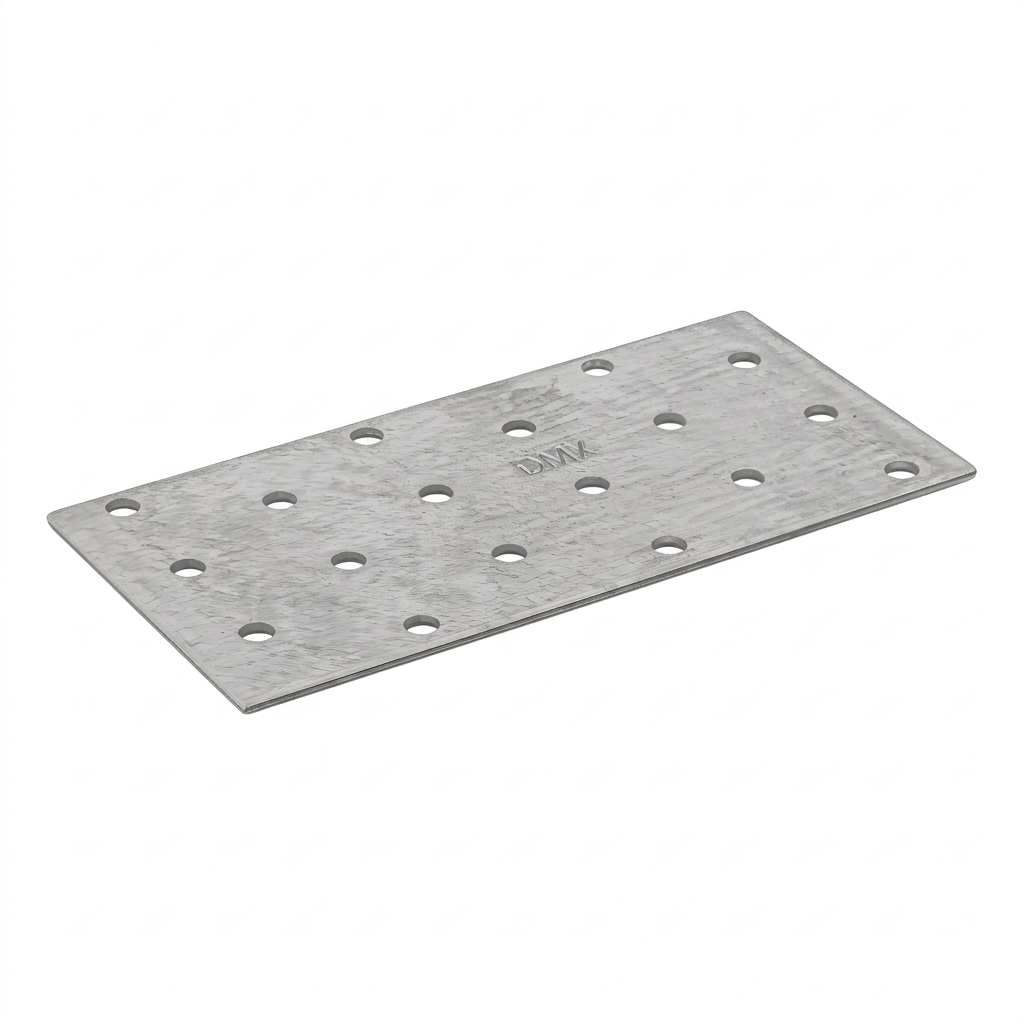

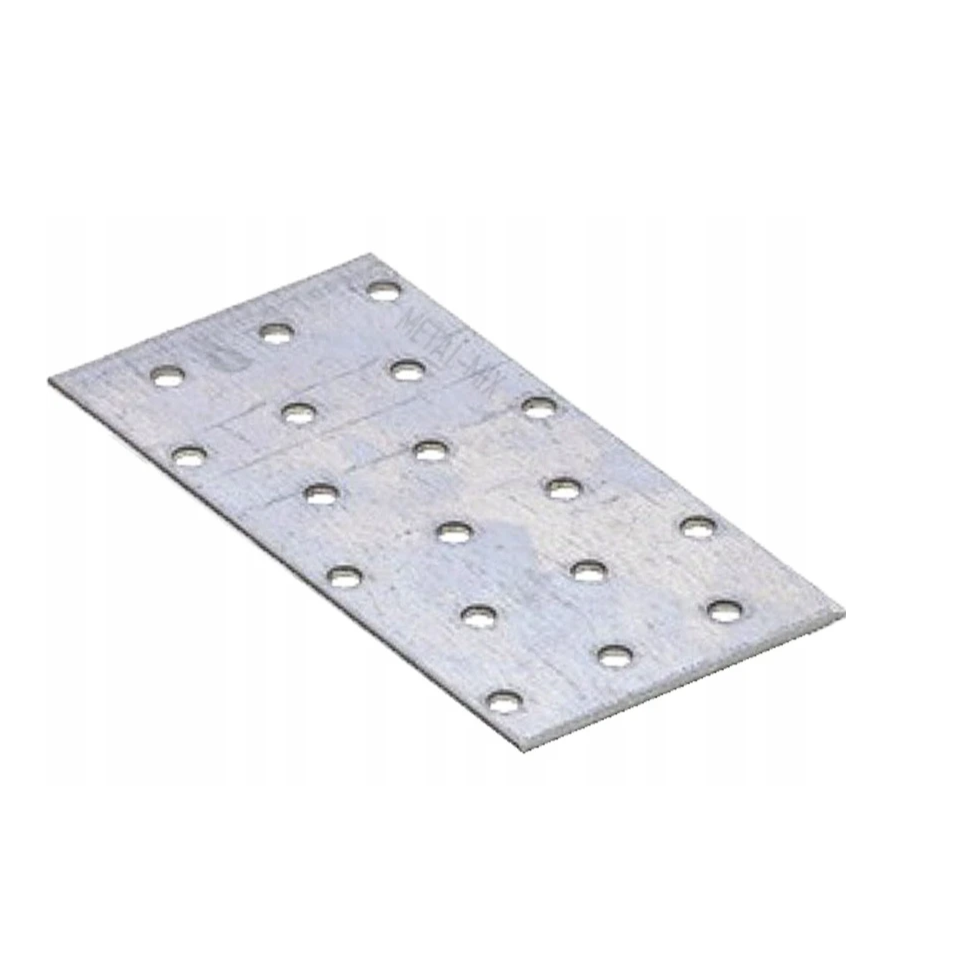

Connecteur de charpente 60×120 mm en tôle DX51D + Z275 d'épaisseur 2 mm, avec 18 trous ø5 mm. Revêtement zinc Z275 pour protection anticorrosion. Pour l'assemblage des fermes de toiture et de la charpente.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-362
Caractéristiques du produit
[PIM] Łączniki #79
- Épaisseur de tôle [mm] 2
- Type de connecteur Platine perforée
- Matériau Acier
- Type de filetage M10
- Longueur [mm] 6
- Revêtement Anodisé noir
Description
Plaque perforée PP 29 60x120x2 mm – connecteur de charpente galvanisé
La plaque perforée 60×120 mm est un connecteur de charpente robuste destiné aux assemblages professionnels de structures en bois. Grâce à ses 18 trous d'un diamètre de 5 mm répartis uniformément sur la surface de la plaque, elle permet de réaliser aussi bien des nœuds simples que des assemblages complexes de charpente — partout où les faces latérales des éléments à assembler se trouvent dans un même plan.
La plaque est fabriquée en tôle d'acier DX51D + Z275 d'une épaisseur de 2 mm, ce qui garantit une haute capacité portante mécanique et la durabilité des assemblages. Le revêtement de zinc Z275 (275 g/m²) assure une protection anticorrosion efficace, permettant ainsi d'utiliser ce connecteur dans des conditions d'humidité élevée, typiques des structures de toiture.

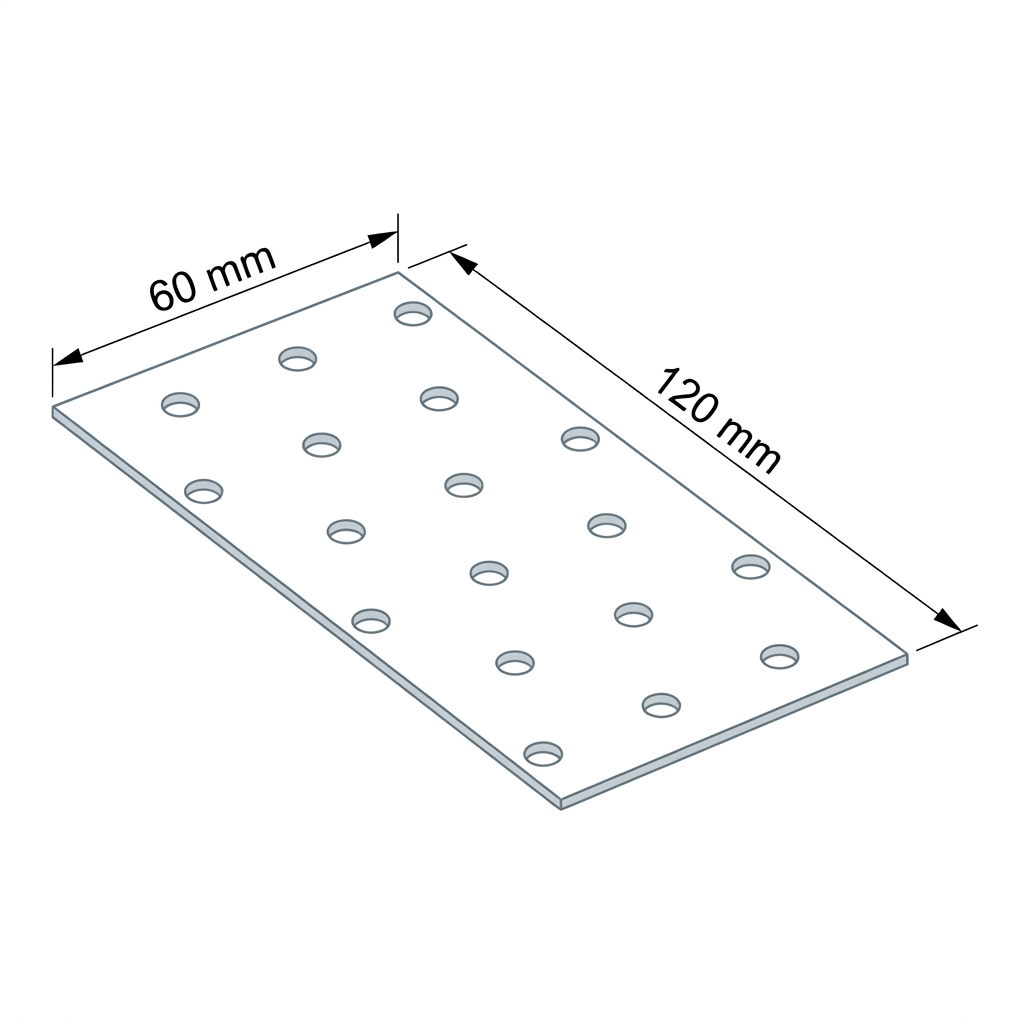

Caractéristiques techniques
- Longueur : 120 mm
- Largeur : 60 mm
- Épaisseur de la tôle : 2 mm
- Matériau : acier DX51D + Z275
- Protection anticorrosion : galvanisation à chaud (Z275)
- Nombre de trous : 18 pcs
- Diamètre des trous : ø5 mm
- Surface de la plaque : 1,50 dm²
Applications

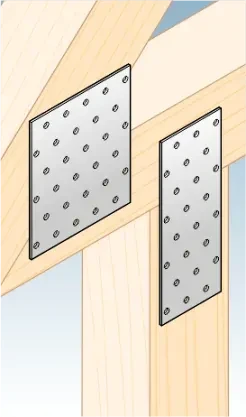

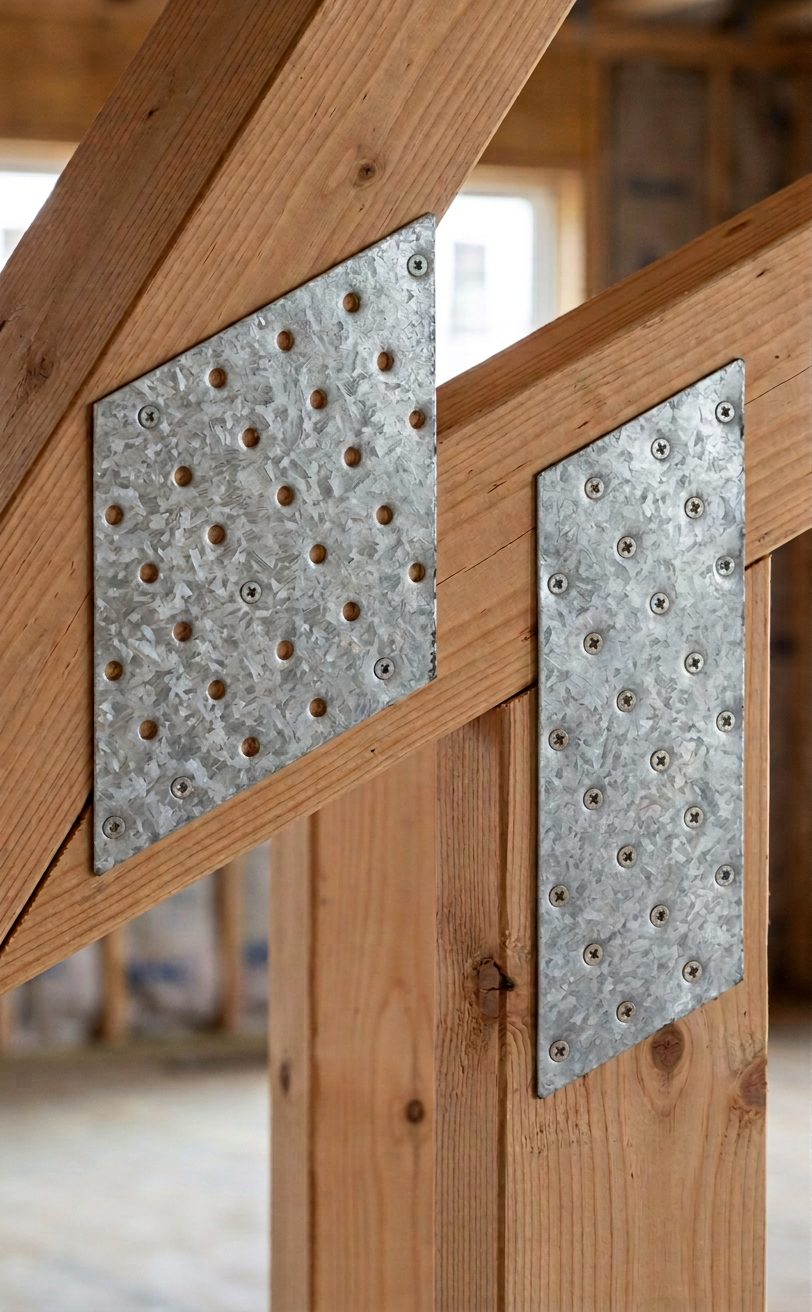

Les plaques perforées sont largement utilisées dans la construction en bois — principalement pour l'assemblage de fermes de toit, la liaison des chevrons, des sablières, des semelles et d'autres éléments de charpente. La forme plate du connecteur permet la fixation dans les endroits où les faces latérales des poutres assemblées doivent rester dans un même plan. La disposition universelle des trous offre une grande liberté dans la conception des assemblages.
Fixation
Pour un montage correct de la plaque, il est recommandé d'utiliser des clous annelés ø4 mm ou des vis de charpente adaptées aux connecteurs. Les clous annelés offrent une résistance à l'arrachement accrue grâce au profil annulaire de leur tige, ce qui est particulièrement important dans les nœuds de structure fortement sollicités.
Certifications et normes
Le produit dispose d'une Déclaration des Performances, confirmant sa conformité aux exigences en vigueur relatives aux connecteurs de structure pour le bois. Il peut ainsi être utilisé sans restriction dans des projets de construction professionnels nécessitant des paramètres de résistance documentés.
