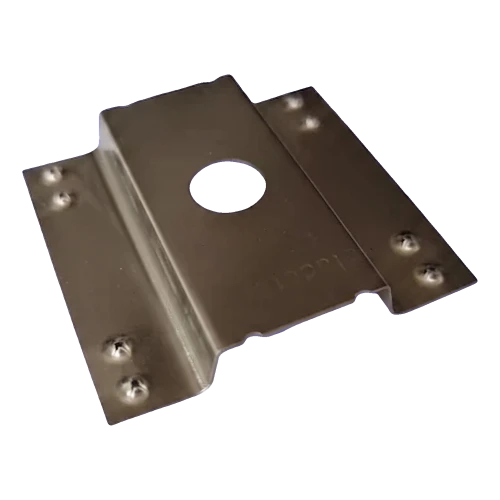

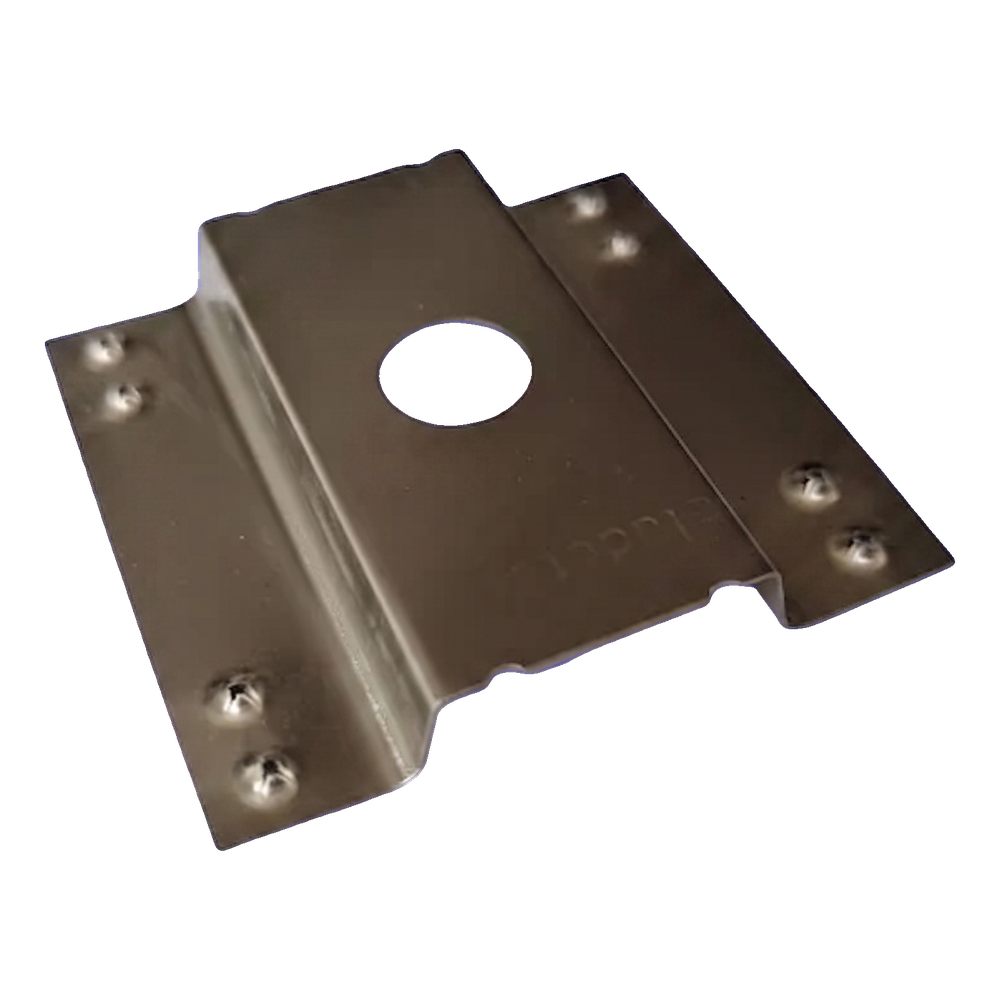

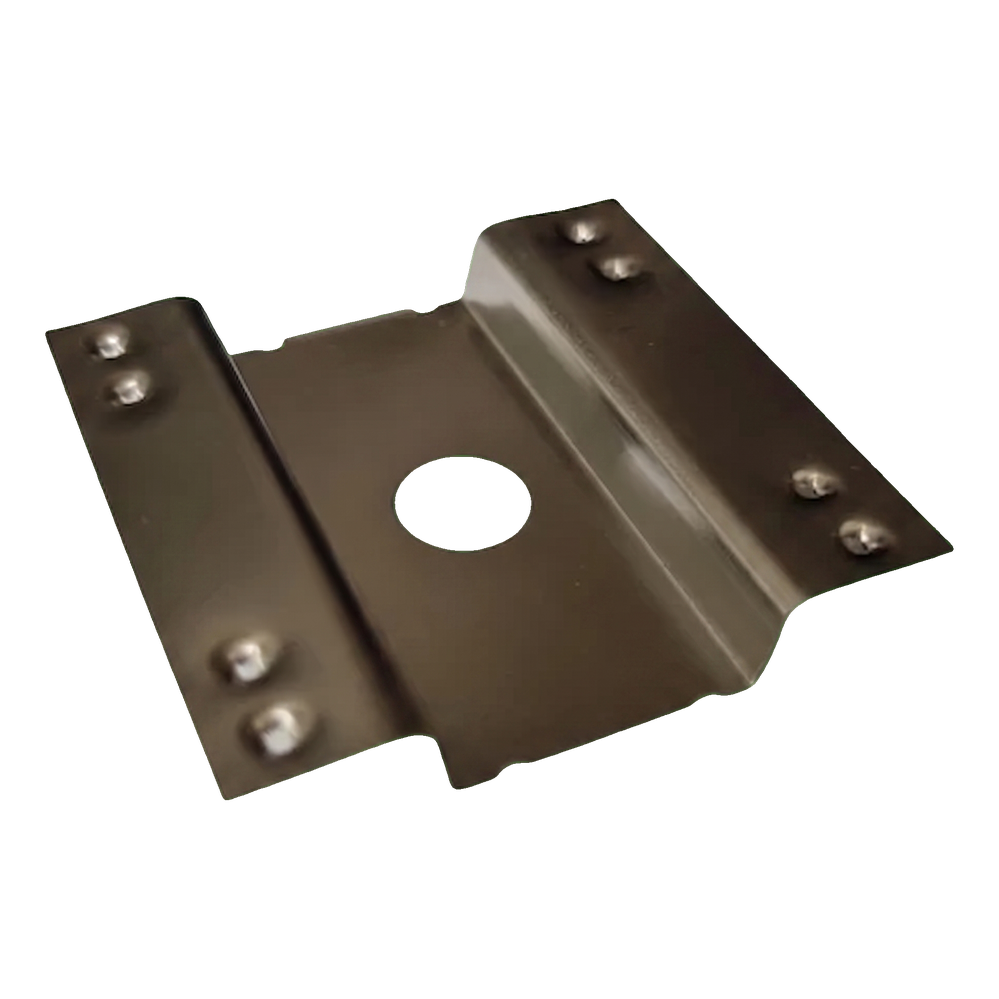

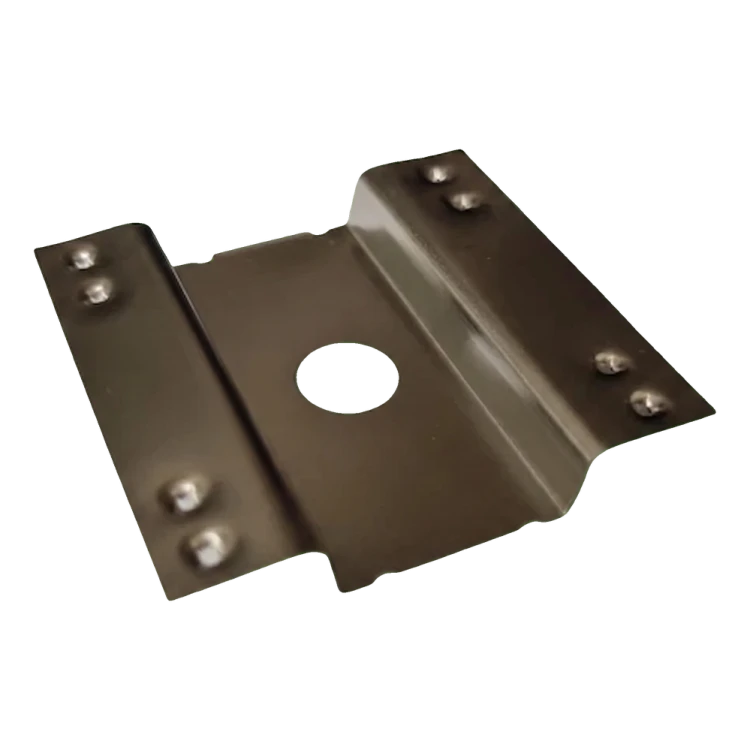

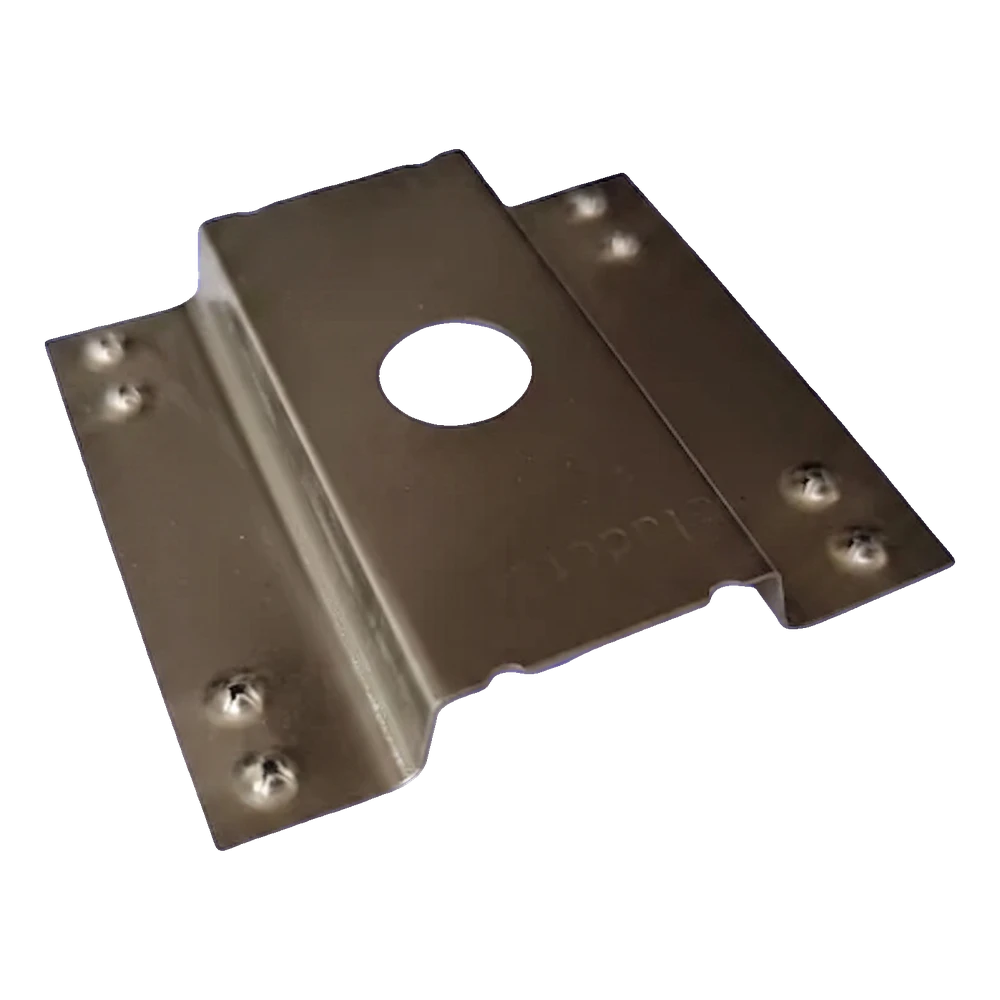

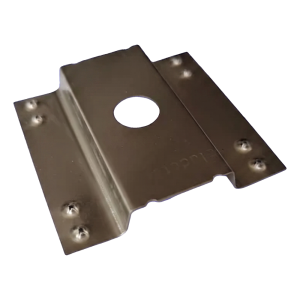

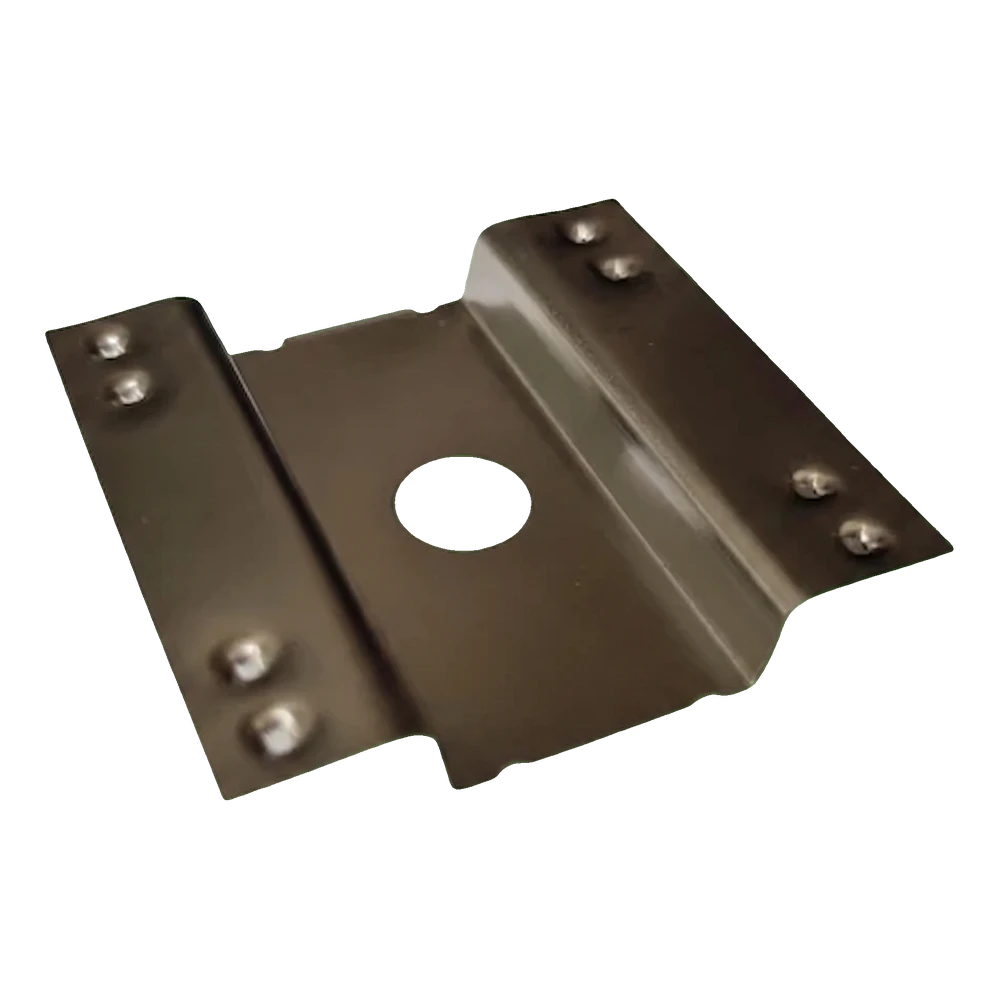

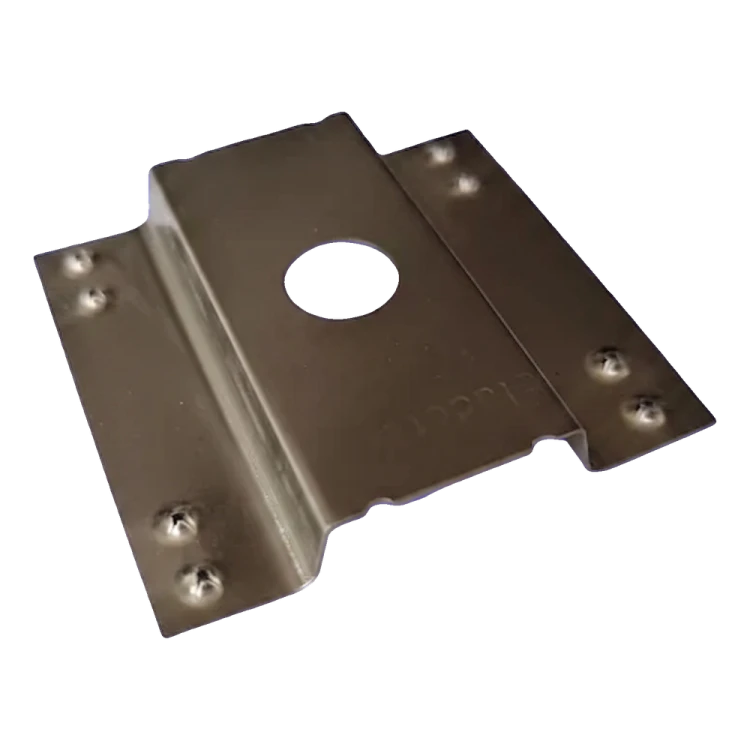

Plaque de mise à la terre type Ω en acier inoxydable A2 pour modules photovoltaïques
Leave feedback on the product
Plaque de mise à la terre type Ω en acier inoxydable A2 (1.4301, qualité 304) pour modules photovoltaïques. Dimensions 40×42×6 mm, trou de montage 8 mm, poids 0,004 kg. Les picots perforent la couche anodisée des cadres des modules PV, assurant la liaison électrique. Fixation par vis sur les cadres des modules et les profilés de montage
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Choisissez la variante :
Individual variants may differ in price
Quantité
Product code:
Description
Plaque de mise à la terre type Ω en acier inoxydable A2 pour modules photovoltaïques
La plaque de mise à la terre de type Ω est un élément de liaison équipotentielle dans les installations photovoltaïques, responsable de l'équilibrage des potentiels entre les cadres des modules PV, les profilés de montage et la structure porteuse. Fabriquée en acier inoxydable A2 (1.4301, qualité 304), elle assure une résistance durable à la corrosion dans toutes les conditions atmosphériques. Le profil caractéristique en Ω, associé à des picots acérés sur la surface de contact, permet de percer la couche d'aluminium anodisé recouvrant les cadres des modules — cette couche étant un isolant, les picots atteignent directement l'aluminium sous-jacent, garantissant une connexion électrique solide et durable. Grâce à cela, la plaque assure la continuité galvanique de l'ensemble de l'installation, ce qui est essentiel au bon fonctionnement du système de protection contre la foudre et de mise à la terre.
Avantages clés pour l'installateur
- Les picots acérés perforent la couche anodisée des cadres des modules PV, assurant un contact électrique fiable sans nécessiter de préparation supplémentaire de la surface
- L'acier inoxydable austénitique A2 (1.4301) est non magnétique, souple et résistant aux contraintes — garantissant un fonctionnement durable sans dégradation de la connexion
- Dimensions compactes de 40×42×6 mm et faible masse facilitant le montage même dans les endroits difficiles d'accès de la structure
- Le profil de type Ω assure un positionnement stable sur le profilé de montage et une pression fiable sur le cadre du module
- Adaptée à toutes les conditions environnementales grâce à l'exceptionnelle résistance à la corrosion de l'alliage enrichi en nickel
