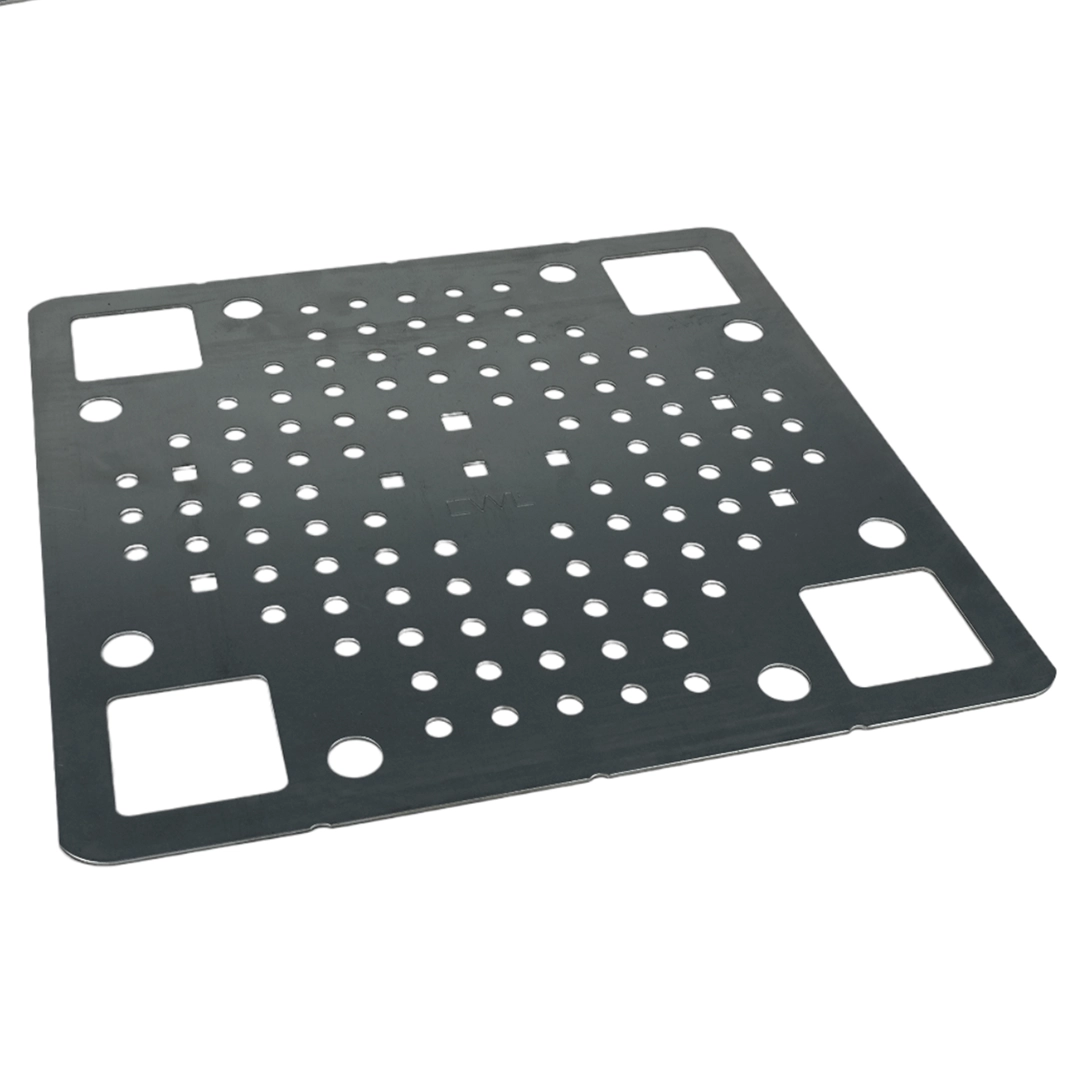

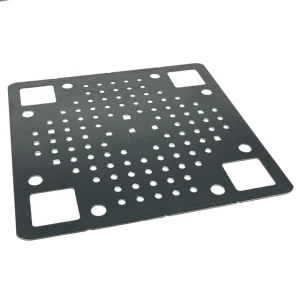

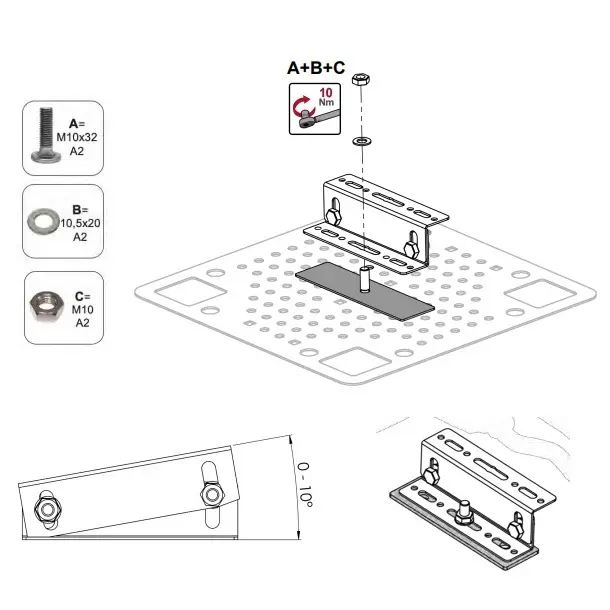

Plaque de fixation pour couverture de toiture 375x375mm CWL

Plaque de fixation pour couverture de toiture 375x375mm CWL - Acier inoxydable H17 1.4016 pour systèmes photovoltaïques.

La plaque de fixation pour couverture de toiture 375x375mm CWL est une solution sûre et universelle pour la fixation durable d'éléments sur les toitures bitumineuses et plastiques. La plaque de montage peut être installée au-dessus ou en dessous de la membrane de toiture existante pour obtenir un aspect esthétique. Mesurant 400 x 400 mm pour le soudage, cette plaque de fixation assure une fixation sûre et durable sans nécessiter de fixation mécanique.

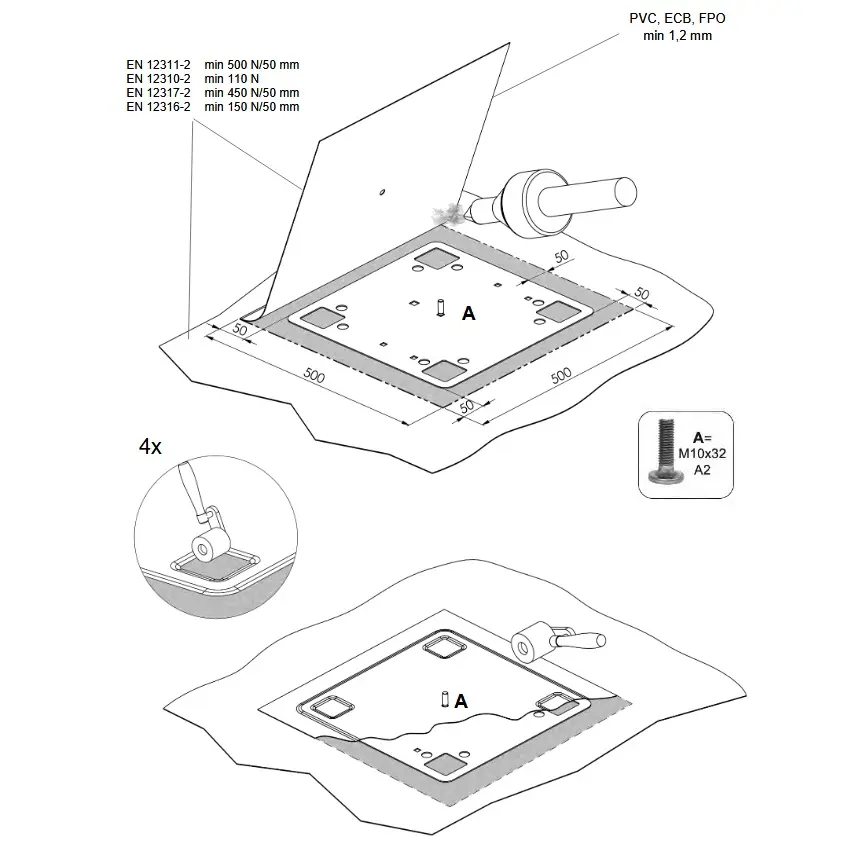

La membrane doit être conforme aux normes EN 13707:2004+A2:2009 et répondre aux exigences suivantes :

Résistance à la traction dans le sens longitudinal et transversal min. 300 N/50 mm EN 12311-1

Résistance au déchirement min. 150 N EN 12310-1

Résistance au cisaillement des joints longitudinaux et transversaux min. 500 N/50 mm EN 12317-1

Résistance au pelage

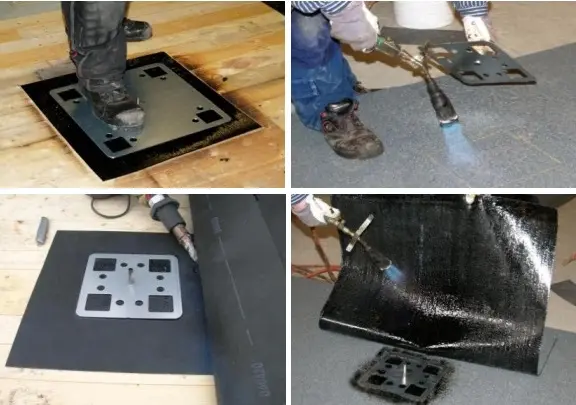

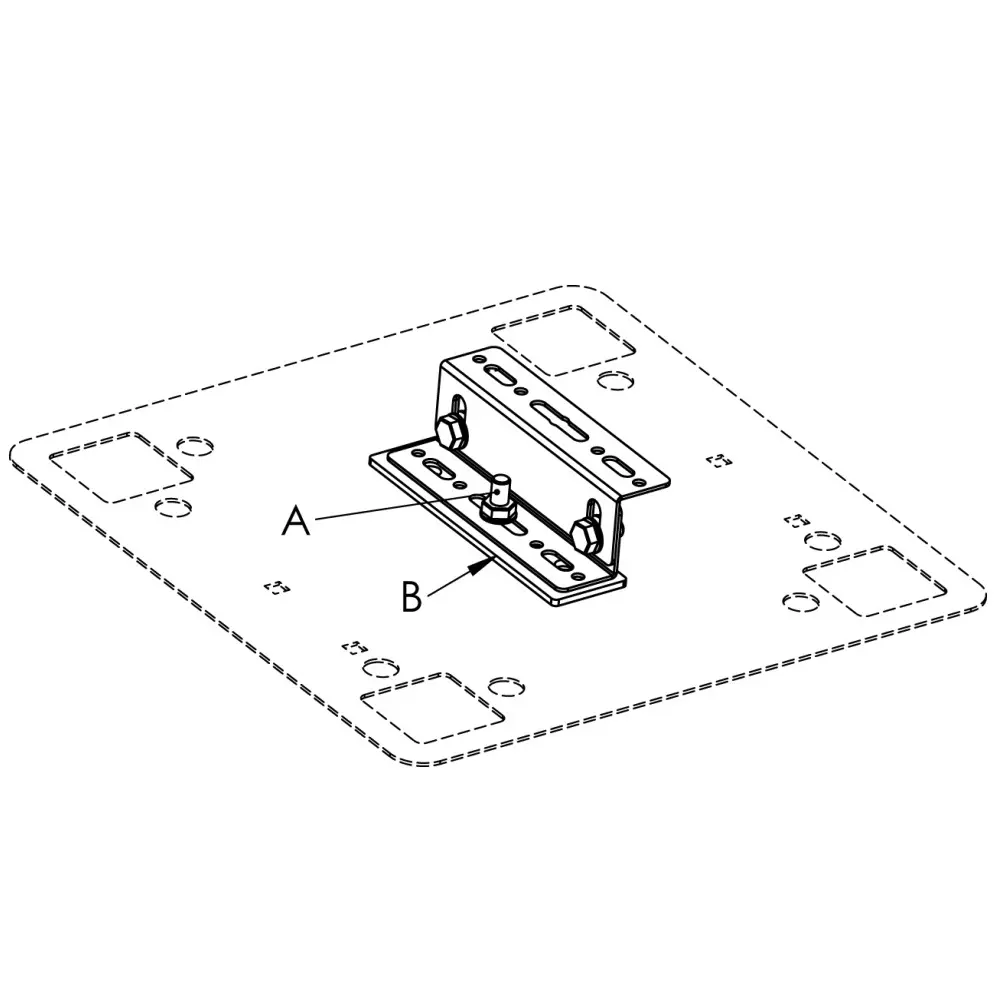

Plaque de fixation sous membrane bitumineuse

1. Découper un morceau de membrane bitumineuse de 500 x 500 mm. (En cas de rénovation de toiture, la plaque de fixation peut être soudée entre la membrane existante et la nouvelle. Il n'est alors pas nécessaire d'utiliser un morceau supplémentaire de membrane de 500 x 500 mm).

2. Placer la vis sous la plaque dans l'orifice prévu à cet effet et souder la plaque de montage au centre du morceau de membrane découpé.

3. Placer le manchon de protection sur la vis.

4. Réaliser un orifice pour la vis dans la membrane supérieure.

5. Souder la membrane sur toute la surface de la plaque de montage.

6. Vérifier que les soudures aux points de fixation sont complètes.

7. Retirer le manchon de protection de la vis.

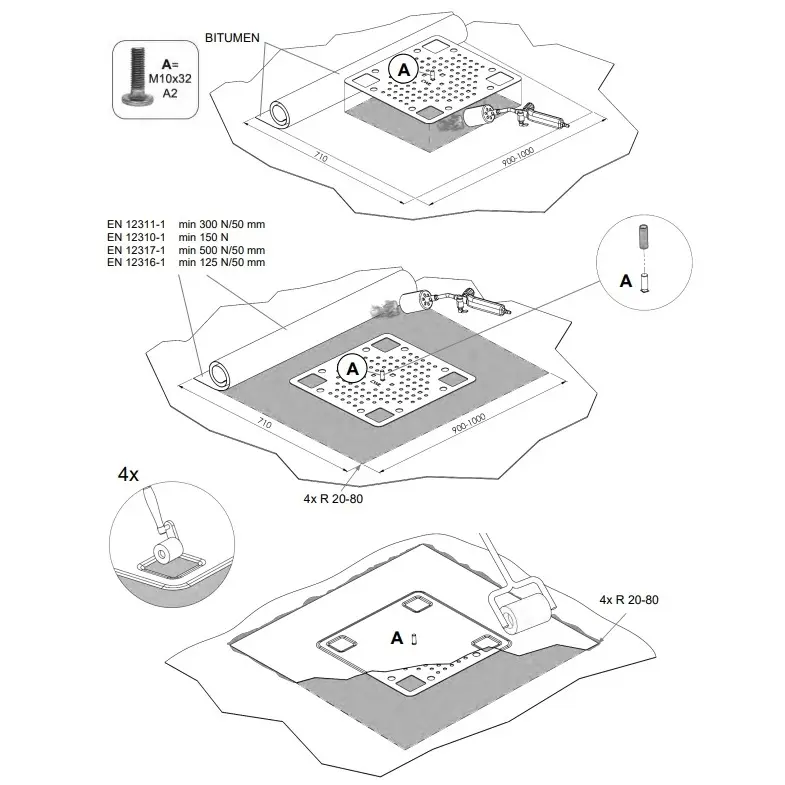

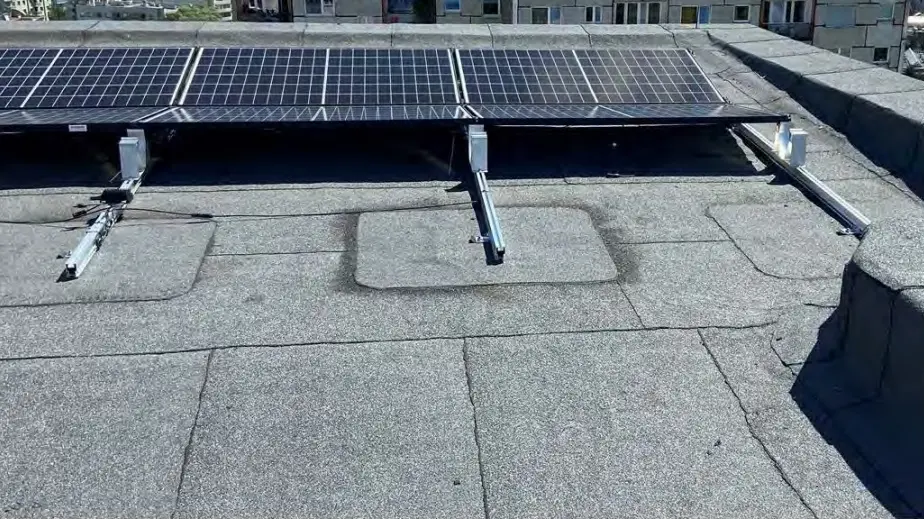

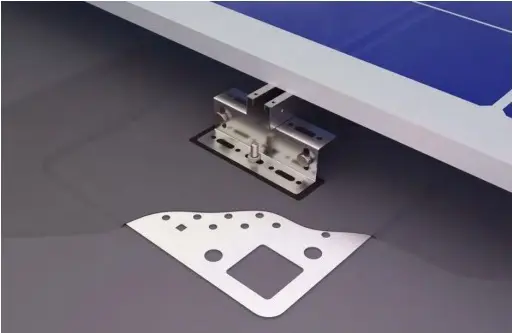

Plaque de montage sur membrane bitumineuse

1. Placer la vis sous la plaque dans l'orifice prévu à cet effet et souder la plaque de montage à l'emplacement choisi.

2. Découper un morceau de membrane de 800 x 1200 mm, 880 x 1100 mm ou 1000 x 1000 mm.

3. Placer le manchon de protection sur la vis.

4. Réaliser un orifice pour la vis dans le morceau de membrane découpé.

5. Souder la membrane sur toute la surface de la plaque de montage.

6. Vérifier que les soudures aux points de fixation sont complètes.

7. Retirer le manchon de protection de la vis.
