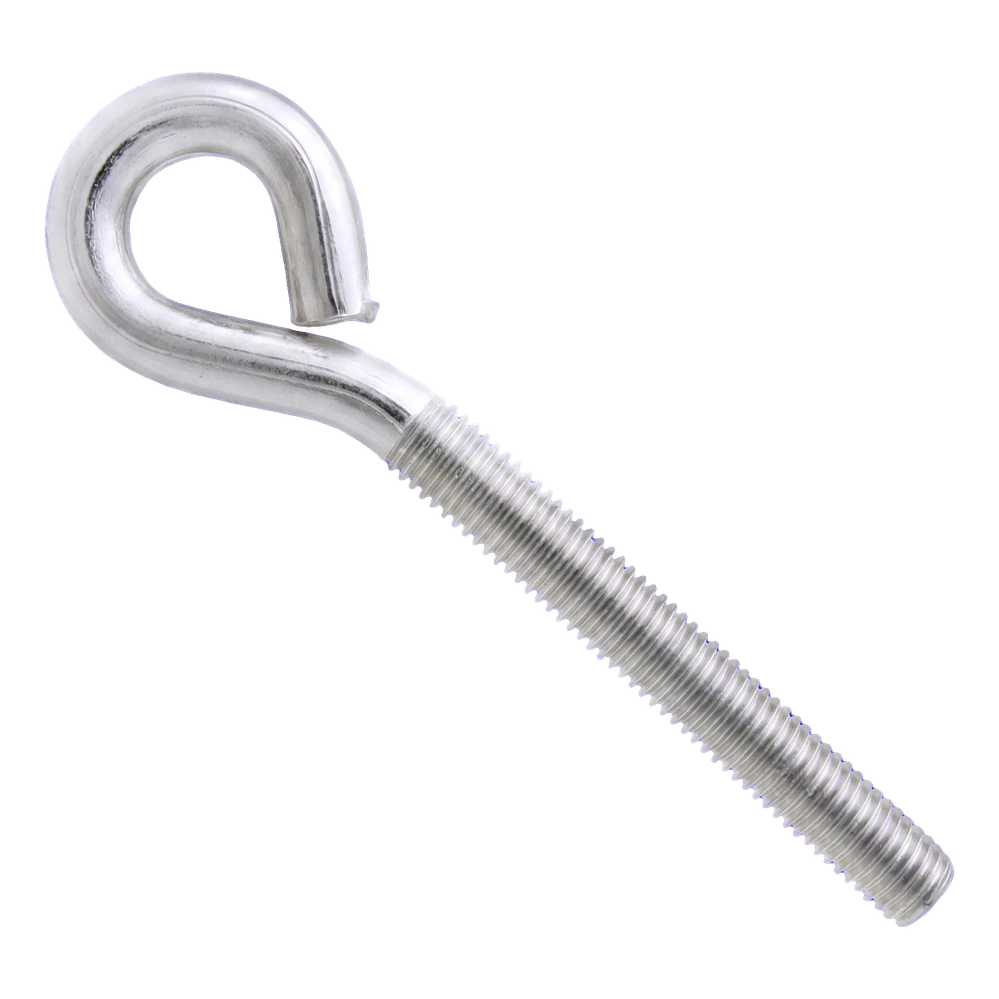

Piton à œil à filetage métrique galvanisé M10×100 mm

Piton à œil type HO M10x100 est une pièce de fixation filetée à extrémité fermée (en forme d'œil), destinée à la fixation durable d'éléments suspendus dans la construction et les installations. Fabriqué en acier de classe de résistance 5.8 avec un revêtement de zinc galvanique, il assure une liaison filetée solide avec un œil permettant de suspendre des câbles, des chaînes, des crochets ou des conducteurs. La forme fermée de l'œil élimine le risque de décrochage accidentel des éléments accrochés, ce qui se traduit par un niveau de sécurité supérieur à celui des crochets filetés. Le piton est disponible dans la série HO couvrant les tailles de M6 à M16, ce qui permet de choisir la variante adaptée à la charge et au diamètre du trou de montage. La vente à la pièce facilite la commande du nombre exact d'éléments nécessaires pour une installation donnée.

Principales caractéristiques du piton à œil HO

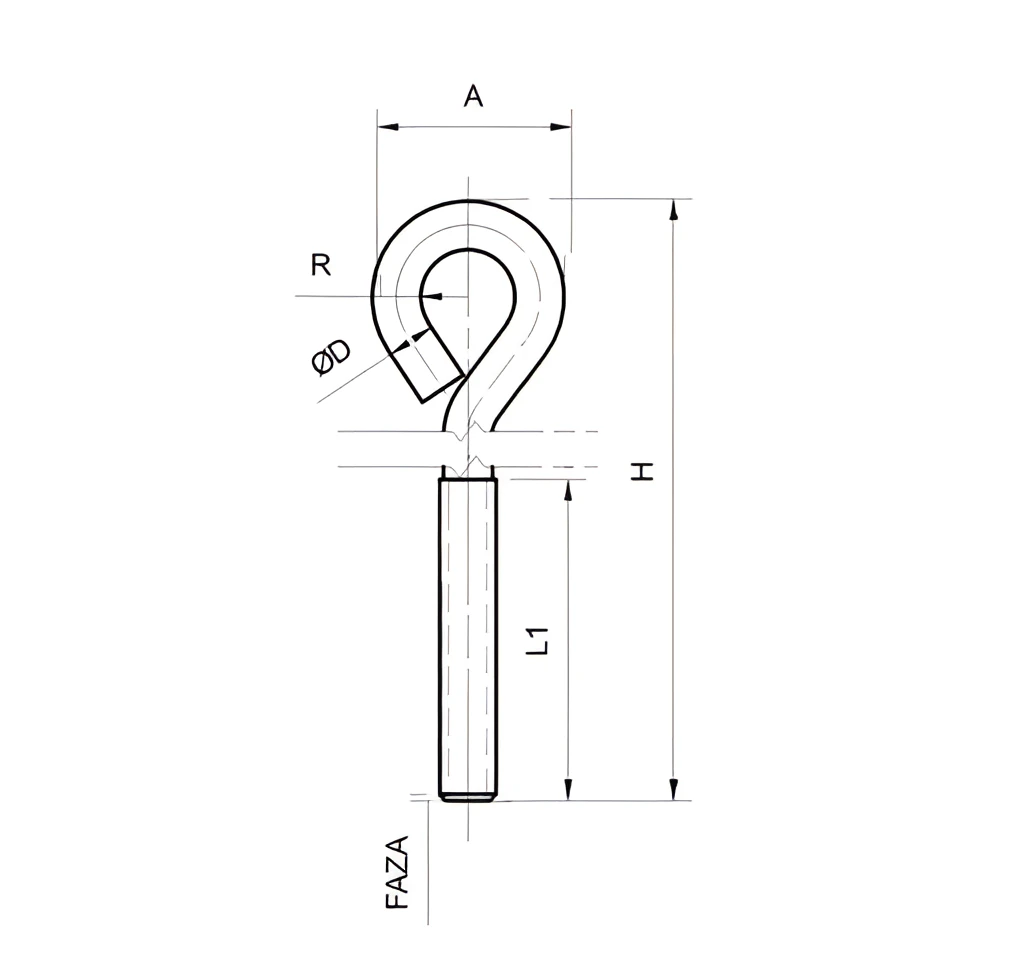

Le dessin technique présente les dimensions clés du piton : A – largeur de l'œil, R – rayon de courbure, ØD – diamètre de la tige/du filetage, H – hauteur de la partie en œil, L1 – longueur de la tige filetée, ainsi que le chanfrein à l'extrémité du filetage facilitant le vissage. La conception coudée de la pièce permet un montage dans les endroits où un décalage du point de suspension par rapport à l'axe du trou est nécessaire.
