Pince centrale H11 L50 basse Aluminium 6060
Leave feedback on the product

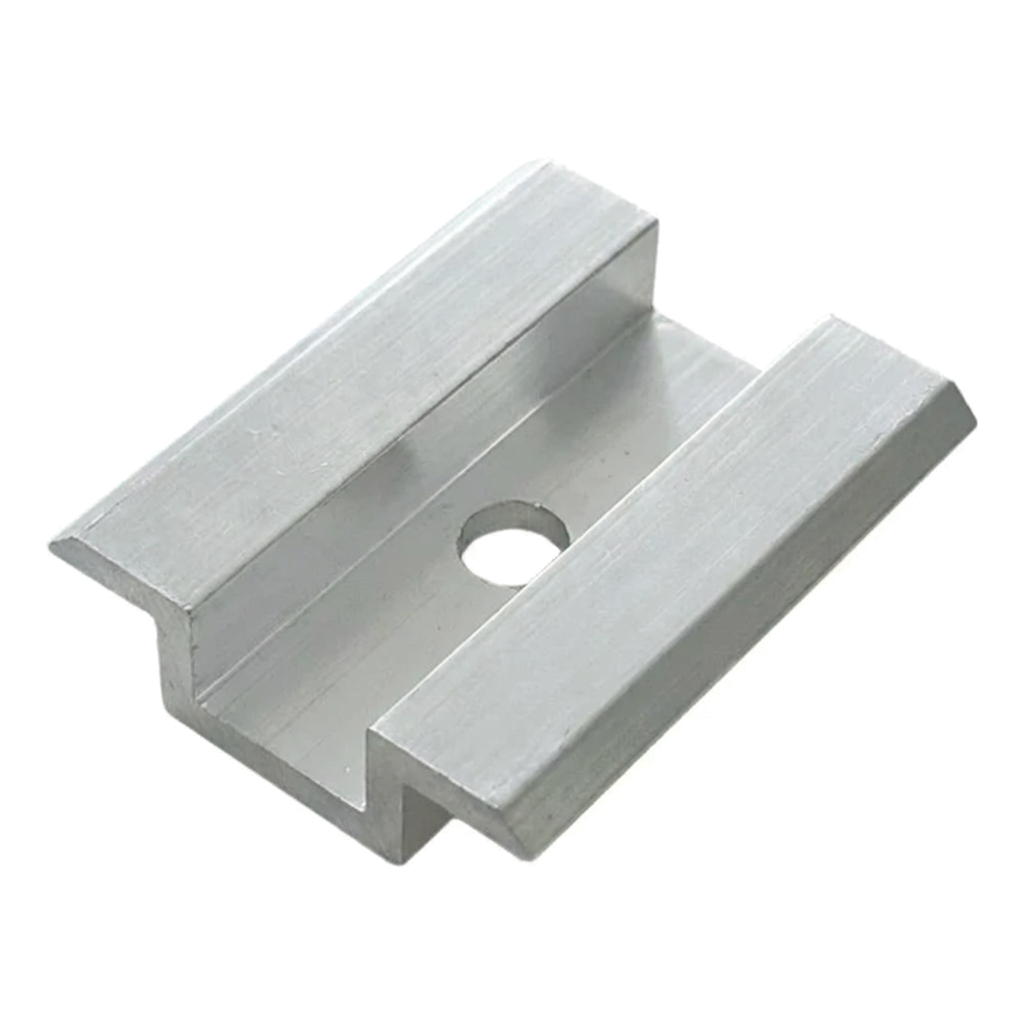

Pince centrale pour la fixation de deux modules PV, fabriquée en aluminium 6063/T66. Épaisseur 3 mm, orifice Ø 8,5 mm pour vis M8, largeur 25 mm. Finition brute, dents antidérapantes.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-186
Caractéristiques du produit
[PIM] Klemy #34
- Type de pince Centrale
- Couleur Argent
- Broche de mise à terre Non
- Accessoires inclus Sans accessoires
Description
Bride centrale basse H11 – aluminium 6063/T66
Bride centrale basse H11 pour la fixation de deux modules photovoltaïques adjacents sur un profilé de montage. Le profil bas permet une utilisation avec des panneaux à cadres fins, garantissant un serrage sûr et stable.
La bride est fabriquée en aluminium 6063/T66 de couleur argent naturel (brut). Cet alliage se distingue par une haute résistance à la corrosion et d'excellentes propriétés mécaniques, garantissant une durabilité à long terme de l'installation.
Le montage est rapide et intuitif — l'insert (en T ou à bille) est placé dans la rainure du profilé, et le serrage du boulon appuie les deux panneaux contre le rail de montage. Les dents de chaque côté de la bride s'accrochent aux cadres des modules, les empêchant efficacement de glisser.

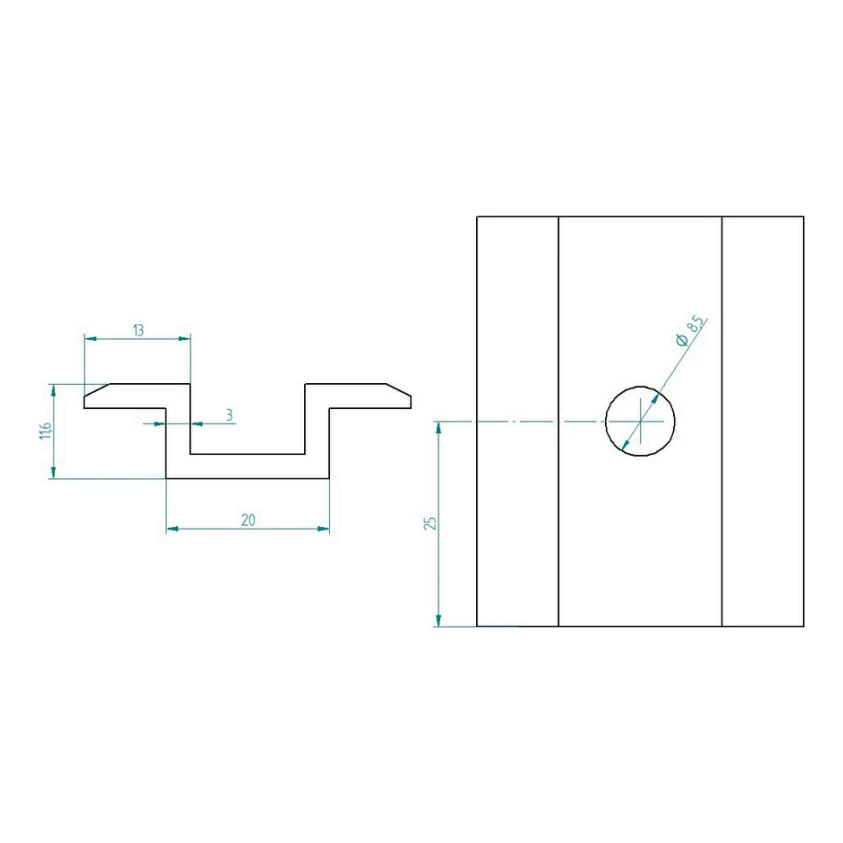

Dimensions de la bride : largeur 25 mm, hauteur 11,6 mm, largeur de rainure 13 mm, orifice Ø 8,5 mm. Les dimensions compactes et la faible masse facilitent le transport et la pose en toiture.
Caractéristiques techniques
- Matériau : aluminium 6063/T66
- Finition : brut (couleur argent)
- Épaisseur : 3 mm
- Hauteur : 11,6 mm
- Orifice de montage : Ø 8,5 mm (pour boulon M8)
- Application : toitures plates et inclinées
La bride est compatible avec les profilés à boulon hexagonal, les profilés à rainure en T ainsi que les pontets trapézoïdaux. La longueur du boulon se détermine comme pour une bride latérale, en ajoutant 15 mm.
Attention : le couple de serrage doit être sélectionné conformément aux recommandations du fabricant des panneaux photovoltaïques.
