PSG support d'extrémité droit pour tige ø16 mm – montage sur tube ø42,4 mm, AISI 304 satiné
Leave feedback on the product

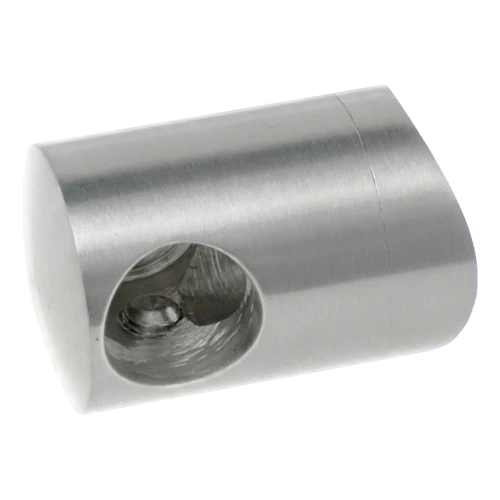

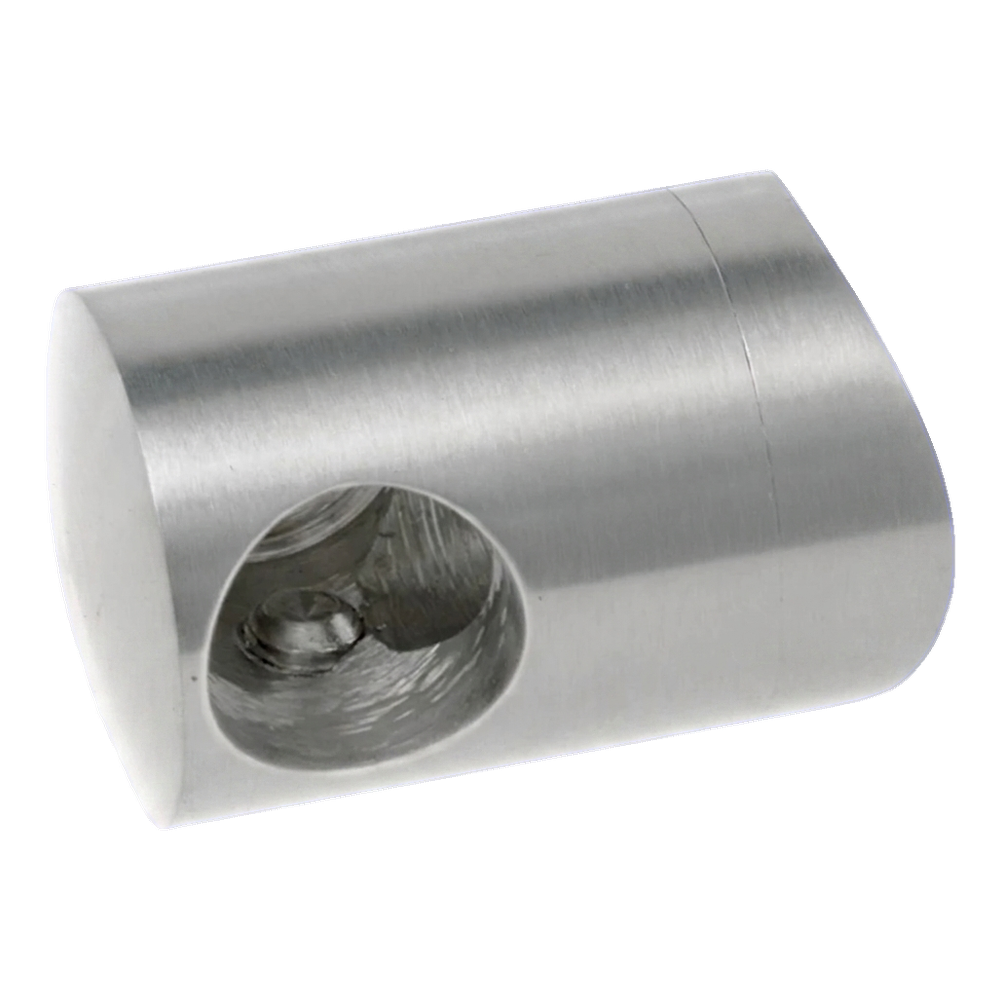

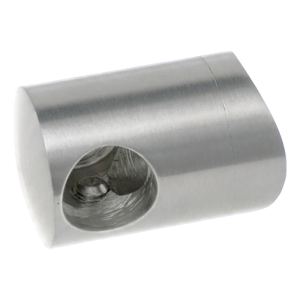

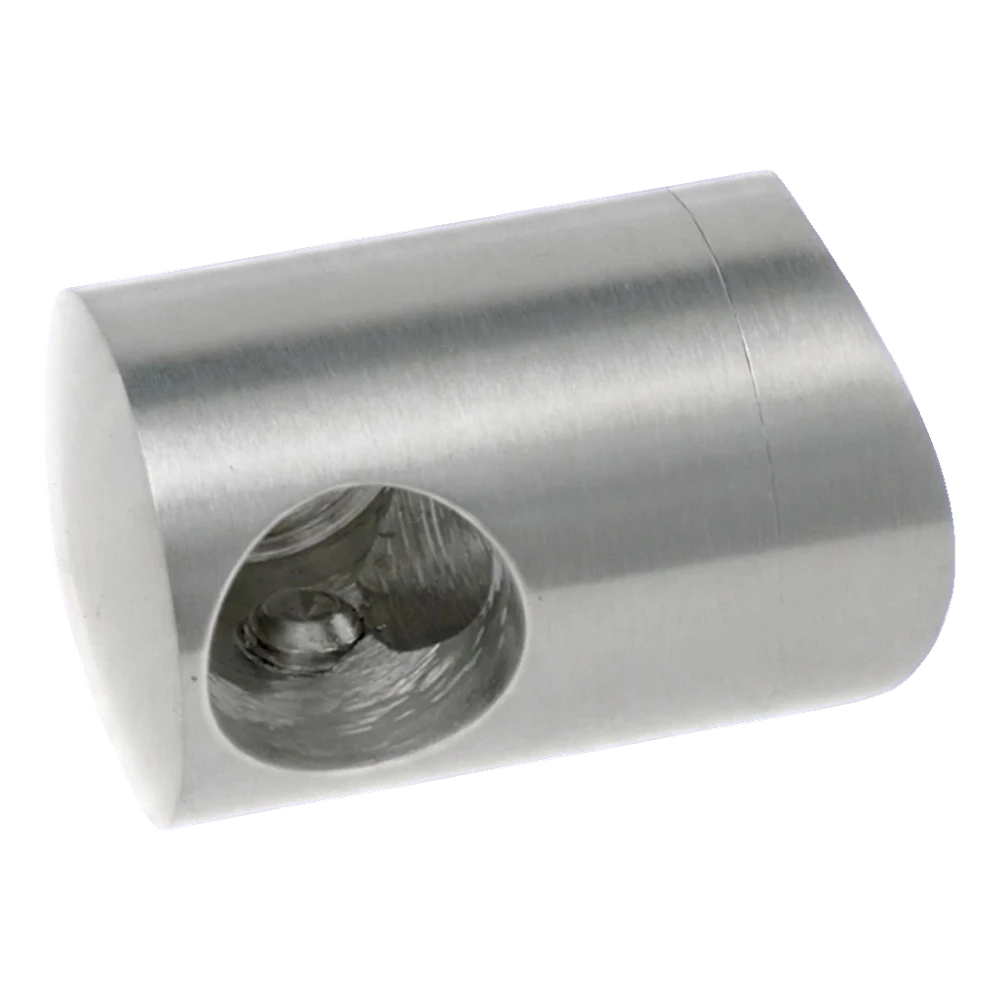

Support d'extrémité droit PSG en acier inoxydable AISI 304, finition satinée. Pour tige ø16 mm, montage sur tube ø42,4 mm. Diamètre du corps 25 mm, distance d'axe 22 mm, trou de montage ø6,5 mm. Poids 0,05 kg.
Shipping costs are not included in the price.
Shipping costs are not included in the price.
Product code: 000-988
Caractéristiques du produit
[PIM] uchwyty-do-wypelnien #131
- Matériau AISI 304
- Finition Satiné
- Système de montage 42,4 mm
- Remplissage (tige / câble) Tige ronde Ø 16 mm
- Type de support D'extrémité droite
Description
PSG support d'extrémité droit pour tige ø16 mm – montage sur tube ø42,4 mm, AISI 304 satiné
Support d'extrémité droit pour tige ø16 mm destiné au montage sur tube porteur ø42,4 mm. L'élément sert de fixation de départ ou de fin pour le remplissage à tiges dans les balustrades en acier inoxydable. Grâce au profilage précis de la base, il s'adapte parfaitement à la surface du tube, assurant une connexion rigide et esthétique sans nécessiter d'usinage supplémentaire.
Les supports de départ et de fin existent en versions gauche et droite, permettant un montage symétrique des remplissages dans le plan de la balustrade. En combinaison avec les supports traversants, ils forment un système complet de fixation des tiges, donnant à la construction solidité et aspect élégant.

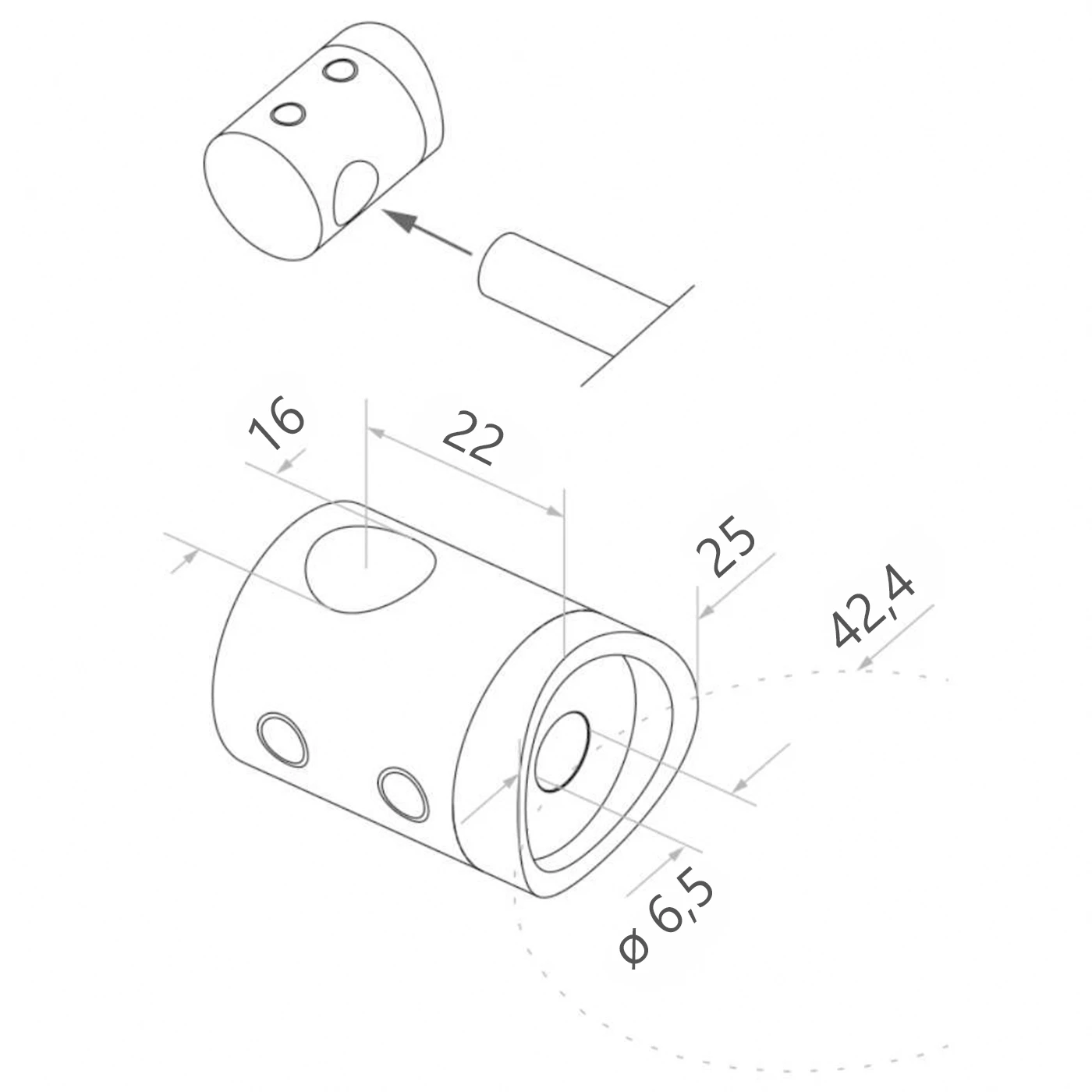

Dimensions et données techniques
- Diamètre du trou pour tige : ø16 mm
- Diamètre extérieur du corps : 25 mm
- Distance d'axe du trou depuis la base : 22 mm
- Diamètre du tube de montage : ø42,4 mm
- Diamètre du trou de montage (traversant) : ø6,5 mm
- Matériau : acier inoxydable AISI 304
- Finition de surface : satiné (brossé)
- Version : droite
- Poids : 0,05 kg
- Système : 42,4 mm
Application et montage
Le support se monte sur le tube porteur ø42,4 mm à l'aide d'une vis de serrage — la base profilée assure un contact parfait avec le tube sans jeu. Les trous latéraux dans le corps servent à serrer les vis bloquant la tige de remplissage à l'intérieur du support. L'ensemble réalisé en acier inoxydable AISI 304 garantit une résistance à la corrosion et une durabilité de plusieurs années tant dans les applications intérieures qu'extérieures.
La finition satinée de surface s'harmonise avec les autres éléments des systèmes de balustrades en acier inoxydable, assurant un effet visuel cohérent et professionnel de l'installation terminée.
